W układzie trójfazowym oznaczenia L1, L2 i L3 opisują trzy przewody fazowe, ale w praktyce chodzi o coś więcej niż same litery. Liczy się też napięcie, kolejność faz, kolory przewodów oraz to, jak bezpiecznie rozpoznać połączenia w rozdzielnicy, gniazdach i urządzeniach zasilanych z sieci 230/400 V. Poniżej wyjaśniam to tak, jak patrzę na to przy pracy z instalacjami: konkretnie, bez zbędnej teorii i z naciskiem na rzeczy, które naprawdę chronią przed błędem.
Najważniejsze rzeczy o oznaczeniach w trójfazie
- L1, L2 i L3 to trzy przewody fazowe w systemie trójfazowym, przesunięte względem siebie o 120°.
- W polskich instalacjach najczęściej spotkasz kolory: brązowy, czarny i szary dla faz, niebieski dla N oraz zielono-żółty dla PE.
- W typowej sieci 230/400 V napięcie między fazą a neutralnym wynosi około 230 V, a między dwiema fazami około 400 V.
- Kolejność faz ma znaczenie przede wszystkim przy silnikach, pompach, wentylatorach i falownikach.
- Nie opieraj się wyłącznie na kolorze przewodu, zwłaszcza w starszych lub modernizowanych instalacjach.
- Przed podłączeniem urządzenia sprawdź dokumentację, oznaczenia i najlepiej wykonaj pomiar.
Co oznaczają L1, L2 i L3 w instalacji trójfazowej
L1, L2 i L3 to po prostu trzy fazy zasilania w układzie trójfazowym. Każda z nich jest napięciem przemiennym, ale nie występują one jednocześnie w tym samym momencie maksimum i minimum - są przesunięte względem siebie o 120°. To właśnie dzięki temu silniki trójfazowe pracują stabilniej, a sieć może efektywniej zasilać większe obciążenia.
W praktyce najczęściej spotkasz układ 230/400 V. To oznacza, że między jedną fazą a przewodem neutralnym zwykle masz około 230 V, a między dwiema fazami około 400 V. Warto zapamiętać prostą zasadę: 230 V to napięcie fazowe, 400 V to napięcie międzyfazowe. Różnica wynika z geometrii trzech przesuniętych sinusoid, a nie z „mocniejszej” jednej z faz.
| Oznaczenie | Rola w instalacji | Typowy kolor | Co warto wiedzieć |
|---|---|---|---|
| L1 | Pierwsza faza | Brązowy | Jedna z trzech żył roboczych, nie przewód ochronny. |
| L2 | Druga faza | Czarny | W połączeniu z L1 lub L3 daje napięcie międzyfazowe. |
| L3 | Trzecia faza | Szary | Pracuje z pozostałymi fazami w układzie 3-fazowym. |
| N | Przewód neutralny | Niebieski | To nie to samo co PE; często prowadzi prąd niezrównoważenia. |
| PE | Przewód ochronny | Zielono-żółty | Służy do ochrony przeciwporażeniowej, nie do pracy urządzenia. |
Jeśli widzisz te oznaczenia na aparaturze, rozdzielnicy albo gnieździe siłowym, nie traktuj ich jak ozdobnych skrótów. To informacja o funkcji żyły, a przy urządzeniach 3-fazowych o tym, jak trzeba je poprawnie zasilić. Gdy już to widać, naturalnie pojawia się pytanie o kolory i to, co faktycznie spotyka się na polskich budowach i w modernizowanych obiektach.
Jak te oznaczenia wyglądają w polskiej instalacji

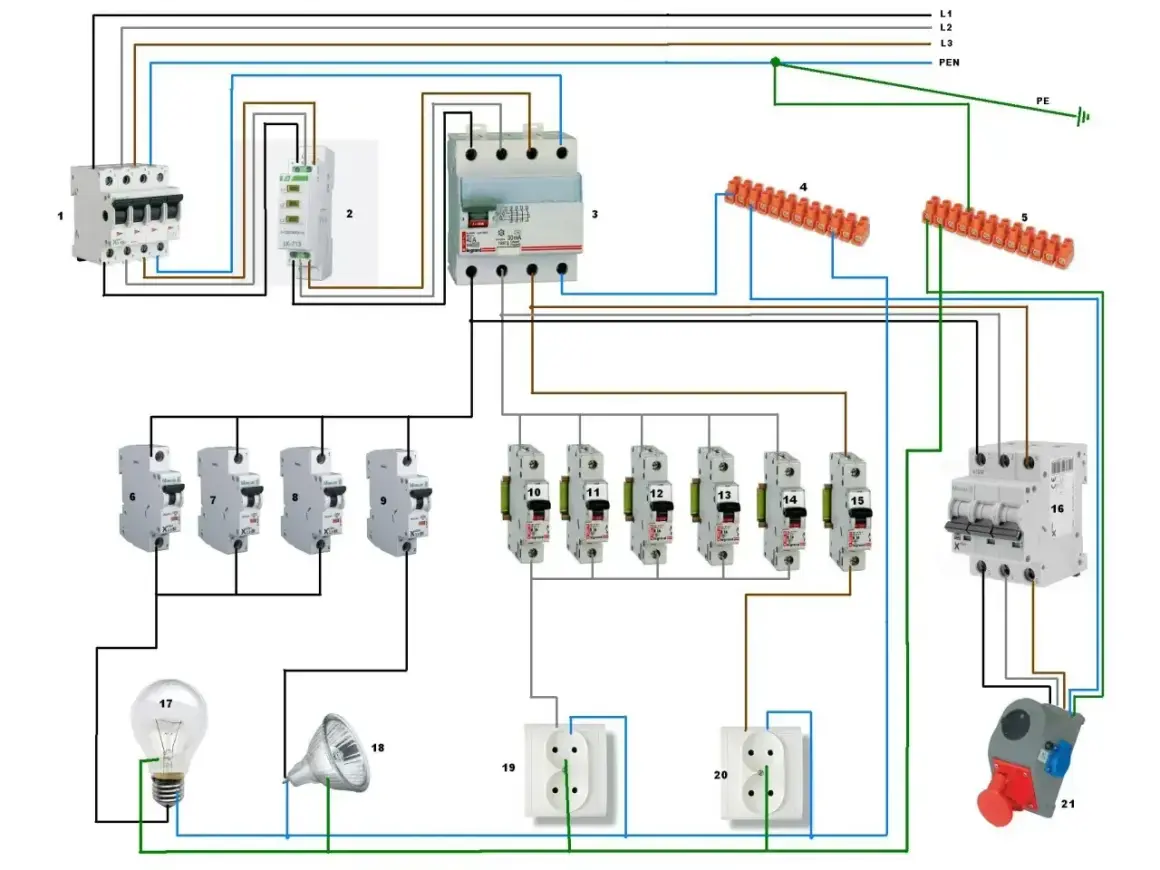

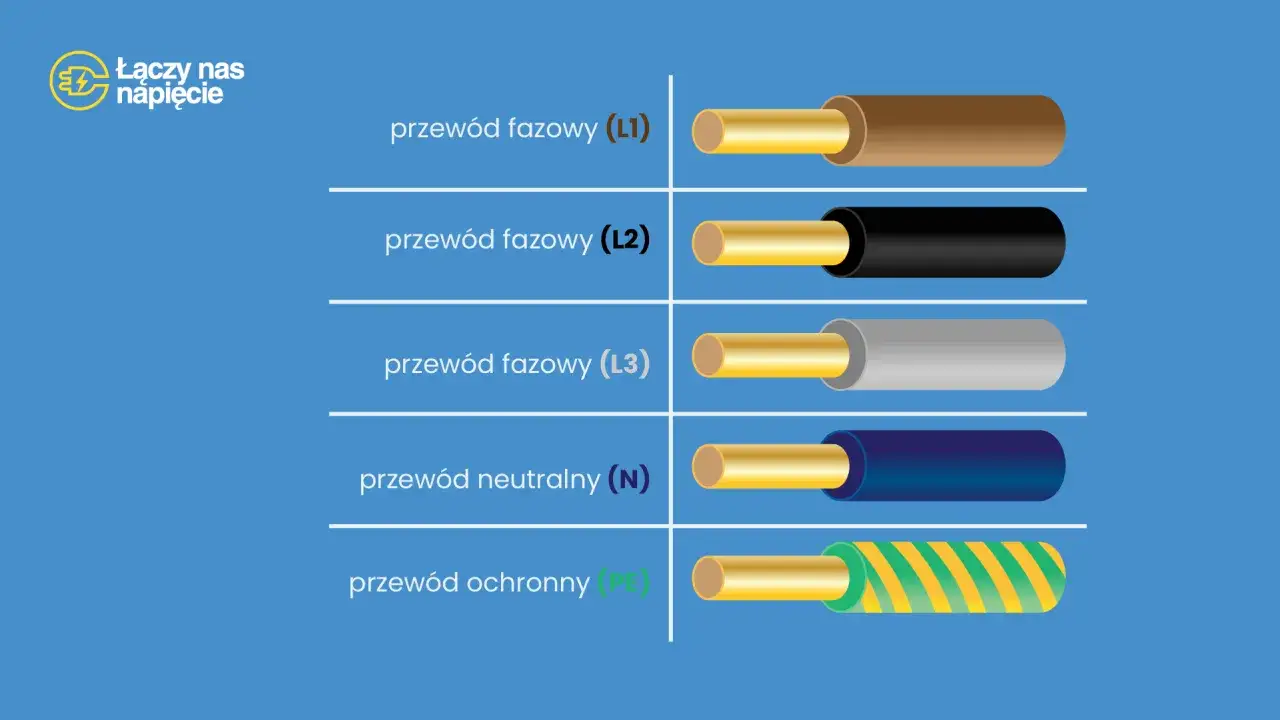

W Polsce, podobnie jak w większości krajów europejskich, najczęściej spotyka się harmonizowany układ kolorów zgodny z IEC: brązowy dla L1, czarny dla L2, szary dla L3, niebieski dla N i zielono-żółty dla PE. To właśnie ten zestaw uznaję dziś za standardowy w nowych instalacjach i rozdzielnicach.
Jest tu jednak ważny niuans: sam standard IEC 60445 wskazuje kolory przewodów dla obwodów AC, ale nie narzuca na sztywno przypisania konkretnego koloru do konkretnej fazy. W praktyce projektowej i wykonawczej przyjęło się jednak trzymać układu L1 = brązowy, L2 = czarny, L3 = szary, bo ułatwia to serwis i ogranicza chaos przy późniejszych przeróbkach.
| Sytuacja | Co zwykle spotkasz | Na co uważać |
|---|---|---|
| Nowa instalacja | Brązowy, czarny, szary, niebieski, zielono-żółty | Utrzymuj spójne oznaczenia na całej trasie kabla i w aparaturze. |
| Modernizacja starej rozdzielnicy | Mieszane kolory, stare oznaczenia, czasem czerwony lub żółty | Nie zakładaj niczego po kolorze. Sprawdź pomiarem i opisami na schemacie. |
| Maszyny i automatyka | Oznaczenia L1/L2/L3, ale także U/V/W na zaciskach silnika | To nie jest to samo. L1-L3 dotyczą zasilania, U-V-W zacisków odbiornika. |
Ja przy takich instalacjach zawsze patrzę najpierw na dokumentację, a dopiero potem na kolor izolacji. To drobna różnica w nawyku, ale właśnie ona oddziela poprawny montaż od prowizorki. Sam kolor pomaga, ale dopiero kolejność faz i spójne oznaczenie całego toru zasilania mówią, czy układ rzeczywiście jest bezpieczny i czy będzie działał tak, jak powinien.
Dlaczego kolejność faz ma znaczenie dla silników i maszyn
Przy odbiornikach oporowych kolejność faz zwykle nie robi dużej różnicy, ale przy silnikach, pompach, sprężarkach i wentylatorach ma znaczenie podstawowe. Zmiana kolejności dwóch faz odwraca kierunek wirowania pola magnetycznego, a więc i kierunek obrotów silnika. W praktyce oznacza to, że urządzenie może ruszyć w złą stronę, przepompować medium wstecz albo po prostu pracować niezgodnie z założeniem producenta.
To nie jest drobiazg. W pompach może dojść do spadku wydajności lub nieprawidłowego zasysania, w wentylatorach do odwróconego przepływu powietrza, a w maszynach z przekładniami do niepotrzebnego obciążenia podzespołów. Jeśli po uruchomieniu coś brzmi inaczej niż zwykle, wibruje albo pracuje „na opak”, często problemem jest właśnie zła sekwencja faz.
Drugie zastosowanie kolejności faz to równoważenie obciążeń. W obiektach mieszkalnych, usługowych i na budowach rozkłada się odbiorniki jednofazowe na różne fazy, żeby nie przeciążyć jednej z nich. Dzięki temu instalacja pracuje stabilniej, a przewód neutralny nie przenosi nadmiernych prądów wynikających z nierównego obciążenia. Gdy masz to w głowie, łatwiej zrozumieć, skąd biorą się najczęstsze błędy przy oznaczaniu przewodów.
Najczęstsze błędy przy oznaczeniach faz
W praktyce pomyłki rzadko wynikają z samej teorii. Zwykle winny jest pośpiech, stara dokumentacja albo zbyt duże zaufanie do koloru przewodu. Oto błędy, które widzę najczęściej:
- Mylenie N z PE - niebieski to przewód neutralny, a zielono-żółty to ochronny. Nie wolno ich traktować zamiennie.
- Zakładanie, że kolor zawsze oznacza tę samą fazę - w starszych obiektach lub po przeróbkach kolory bywają niespójne.
- Mieszanie starych i nowych standardów - w jednym obiekcie mogą pojawić się różne układy barw, jeśli instalacja była rozbudowywana etapami.
- Mylenie L1/L2/L3 z U/V/W - pierwsze oznaczają zasilanie, drugie zaciski silnika; to różne poziomy oznaczeń.
- Brak sprawdzenia kolejności faz przed uruchomieniem silnika - sama obecność napięcia nie gwarantuje poprawnej pracy.
- Oparcie się wyłącznie na opisie z jednej strony rozdzielnicy - jeśli oznaczenia nie są powtórzone na całej trasie, łatwo zgubić ciągłość.
Najbardziej zdradliwe są właśnie te sytuacje, w których wszystko „wygląda dobrze” na pierwszy rzut oka. Dlatego przed podłączeniem urządzenia wolę przejść przez krótką procedurę sprawdzenia, zamiast liczyć na szczęście. To prowadzi wprost do praktyki, która oszczędza czas i chroni sprzęt.
Jak sprawdzić układ przed podłączeniem urządzenia
Ja zwykle zaczynam od tabliczki znamionowej i schematu podłączenia. To najprostszy sposób, żeby ustalić, czy urządzenie potrzebuje zasilania jednofazowego 230 V, czy trójfazowego 400 V, oraz czy ma pracować z przewodem neutralnym. Dopiero potem biorę miernik lub tester kolejności faz.
- Sprawdź dokumentację urządzenia i oznaczenia zacisków.
- Ustal, czy odbiornik wymaga 1-fazy, czy 3 faz.
- Zmierz napięcie między fazą a N oraz między dwiema fazami.
- Jeśli podłączasz silnik, użyj testera kolejności faz albo sprawdź kierunek po pierwszym krótkim rozruchu zgodnie z procedurą producenta.
- Oznacz przewody w rozdzielnicy i na kablu, zanim zamkniesz obudowę.
- Przy jakiejkolwiek niezgodności nie zakładaj, że „to tylko zamiana kolorów” - wróć do schematu i pomiarów.
| Co sprawdzam | Typowy wynik w sieci 230/400 V | Co mnie niepokoi |
|---|---|---|
| Faza do N | Około 230 V | Wyraźnie zaniżone lub niestabilne napięcie. |
| Faza do fazy | Około 400 V | Duże odchylenia lub brak jednej z faz. |
| Kolejność faz | Zgodna z opisem urządzenia i kierunkiem pracy | Odwrócony kierunek silnika, pomp lub wentylatorów. |
| Opis przewodów | Spójne oznaczenia na schemacie i w rozdzielnicy | Mieszane kolory bez opisu lub poprawki wykonane „na skróty”. |
W instalacjach budowlanych, gdzie kabel przechodzi przez kilka etapów montażu i kilku wykonawców, taki prosty schemat kontroli robi ogromną różnicę. Tu nie chodzi o formalność, tylko o to, żeby urządzenie wystartowało poprawnie za pierwszym razem i nie wymagało później kosztownej poprawki. Z tego właśnie powodu trójfazę traktuję zawsze jako układ, który trzeba zweryfikować, a nie zgadywać.
Co warto zapamiętać, zanim zaczniesz pracę z trójfazą
Najważniejsza zasada jest prosta: L1, L2 i L3 oznaczają trzy fazy, ale bez pomiaru nie zakładaj, że wszystko jest zgodne z kolorem izolacji. W nowych instalacjach w Polsce najczęściej spotkasz układ brązowy, czarny i szary dla faz, niebieski dla N oraz zielono-żółty dla PE, jednak starsze obiekty często mają własną historię i własne odstępstwa.
Jeżeli pracujesz przy silniku, pompie, agregacie albo rozdzielnicy na budowie, trzy rzeczy mają pierwszeństwo przed domysłami: dokumentacja, oznaczenie przewodów i pomiar kolejności faz. To właśnie one decydują o tym, czy instalacja będzie działała poprawnie, czy tylko „wyglądała na poprawną”.
Gdy mam do czynienia z nieczytelną rozdzielnicą, wolę poświęcić kilka minut na sprawdzenie niż godzinę na szukanie błędu po uruchomieniu. W elektryce to zwykle najbardziej opłacalny nawyk.
