Montaż zabezpieczenia w rozdzielnicy wygląda prosto tylko z daleka. W praktyce liczą się trzy rzeczy: właściwy dobór aparatu, poprawny kierunek podłączenia i pewne, zgodne z dokumentacją połączenia. Poniżej pokazuję, jak podłączyć wyłącznik nadprądowy bez zgadywania, a przy okazji wyjaśniam, na co zwrócić uwagę, żeby obwód był naprawdę chroniony.
Najpierw bezpieczeństwo, potem dobór, a dopiero na końcu podłączenie
- Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, a nie zastępuje głównego wyłącznika ani RCD.
- Przed montażem trzeba dobrać prąd znamionowy, charakterystykę wyzwalania i liczbę biegunów do konkretnego obwodu.
- W wielu aparatach zasilanie prowadzi się od góry, ale zawsze decyduje oznaczenie producenta.
- Przewód fazowy podłącza się do toru zabezpieczanego przez aparat; neutralny zwykle trafia na listwę N, chyba że to wersja 1P+N lub 3P+N.
- Po montażu nie kończę pracy na samym „kliknięciu” dźwigni - sprawdzam dokręcenie, opis obwodu i podstawowe pomiary.
Czym jest wyłącznik nadprądowy i co faktycznie zabezpiecza
Wyłącznik nadprądowy, czyli popularny MCB, ma jeden podstawowy cel: odłączyć obwód, zanim przewód zacznie się przegrzewać albo zanim zwarcie narobi szkód w instalacji. Ja traktuję go jako strażnika przewodów, a nie jako zwykły przełącznik do codziennego używania. Jeśli zadziała, to zwykle dlatego, że w obwodzie dzieje się coś niepożądanego - przeciążenie, zbyt duży prąd rozruchowy albo zwarcie.
W rozdzielnicach mieszkaniowych aparat montuje się najczęściej na szynie DIN, czyli standardowej metalowej listwie montażowej. To wygodne, ale samo wpięcie modułu nie kończy tematu. Trzeba jeszcze wiedzieć, co dokładnie ma chronić ten konkretny wyłącznik i jak ma być podłączony w danym układzie sieciowym.
W praktyce ważne jest też rozróżnienie między zabezpieczeniem nadprądowym, rozłącznikiem i wyłącznikiem różnicowoprądowym. MCB chroni przed prądem zbyt dużym, RCD reaguje na upływ do ziemi, a rozłącznik służy głównie do bezpiecznego odcięcia zasilania. To różne role, które łatwo pomylić, gdy patrzy się tylko na obudowę z dźwignią. Żeby dobrać właściwy model, trzeba przejść od funkcji do konkretnego obwodu.
Jak dobrać właściwy model do obwodu
Najwięcej błędów widzę nie przy samym montażu, tylko przy doborze aparatu. Wyłącznik trzeba dobrać do przekroju przewodu, spodziewanego obciążenia, prądów rozruchowych i warunków zwarciowych w miejscu instalacji. SEP przypomina, że zabezpieczenie powinno stać przed miejscem, w którym zmienia się przekrój lub obciążalność przewodów, a zwarcie musi zostać przerwane zanim przewody ulegną uszkodzeniu.
| Obwód | Najczęściej spotykana charakterystyka | Na co zwracam uwagę |
|---|---|---|
| Oświetlenie, elektronika, obciążenia o małym rozruchu | B | Małe prądy załączeniowe i krótka reakcja zabezpieczenia |
| Gniazda, AGD, obwody mieszane | C | Lepsza tolerancja krótkiego prądu rozruchowego |
| Silniki, pompy, sprężarki | D | Duży rozruch, ale tylko wtedy, gdy obliczenia i instalacja to potwierdzają |
| Instalacje trójfazowe | 3P lub 3P+N | Trzeba wiedzieć, czy neutralny ma przechodzić przez aparat |
Sprawdzam też zdolność wyłączalną, oznaczaną zwykle jako Icn albo Icu. To parametr, który mówi, jaki prąd zwarciowy aparat jest w stanie bezpiecznie wyłączyć. W mieszkaniach często się go lekceważy, a to właśnie on decyduje, czy zabezpieczenie poradzi sobie z realnym zwarciem w rozdzielnicy.
Nie zakładam, że każdy wyłącznik działa identycznie. W jednym z katalogowych modeli Schneider Electric zaciski mogą pracować od góry albo od dołu, a producent podaje też konkretną długość odizolowania i moment dokręcenia. To dobry przykład, dlaczego przed montażem zawsze sprawdzam kartę katalogową, a nie opieram się na przyzwyczajeniu z poprzedniego modelu.
Kiedy aparat jest już dobrany, można przejść do samego podłączenia i tu szczegóły zaczynają mieć największe znaczenie.

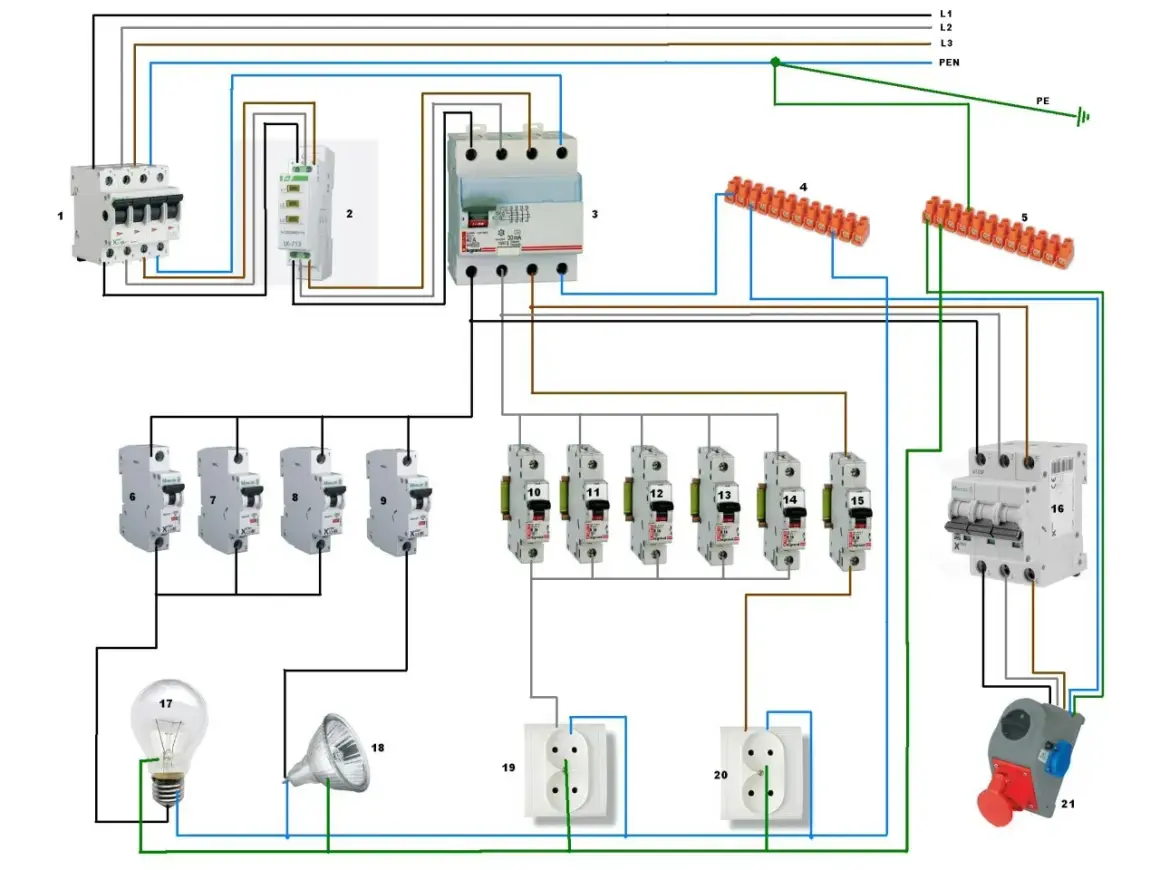

Jak podłączyć wyłącznik nadprądowy krok po kroku
Ja robię to zawsze w tej samej kolejności, bo wtedy ryzyko pomyłki spada do minimum. Sam montaż nie jest skomplikowany, ale każdy etap trzeba wykonać dokładnie, zwłaszcza w rozdzielnicy z kilkoma obwodami i wyłącznikiem różnicowoprądowym.
- Odłącz zasilanie całej sekcji rozdzielnicy i zabezpiecz je przed przypadkowym załączeniem.
- Sprawdź brak napięcia dwubiegunowym testerem. Samo wyłączenie dźwigni nie wystarcza.
- Odczytaj oznaczenia na obudowie: LINE, LOAD, strzałki, numery zacisków albo schemat producenta. Jeśli aparat dopuszcza zasilanie od góry i od dołu, potraktuj to jako możliwość, nie domysł.
- Wepnij aparat na szynę DIN, aż zatrzask zaskoczy. Szyna DIN to po prostu standardowa listwa montażowa w rozdzielnicy.
- Przygotuj przewody. Linkę zakończ tulejką, jeśli wymaga tego zacisk, i odizoluj żyłę na długość podaną przez producenta.

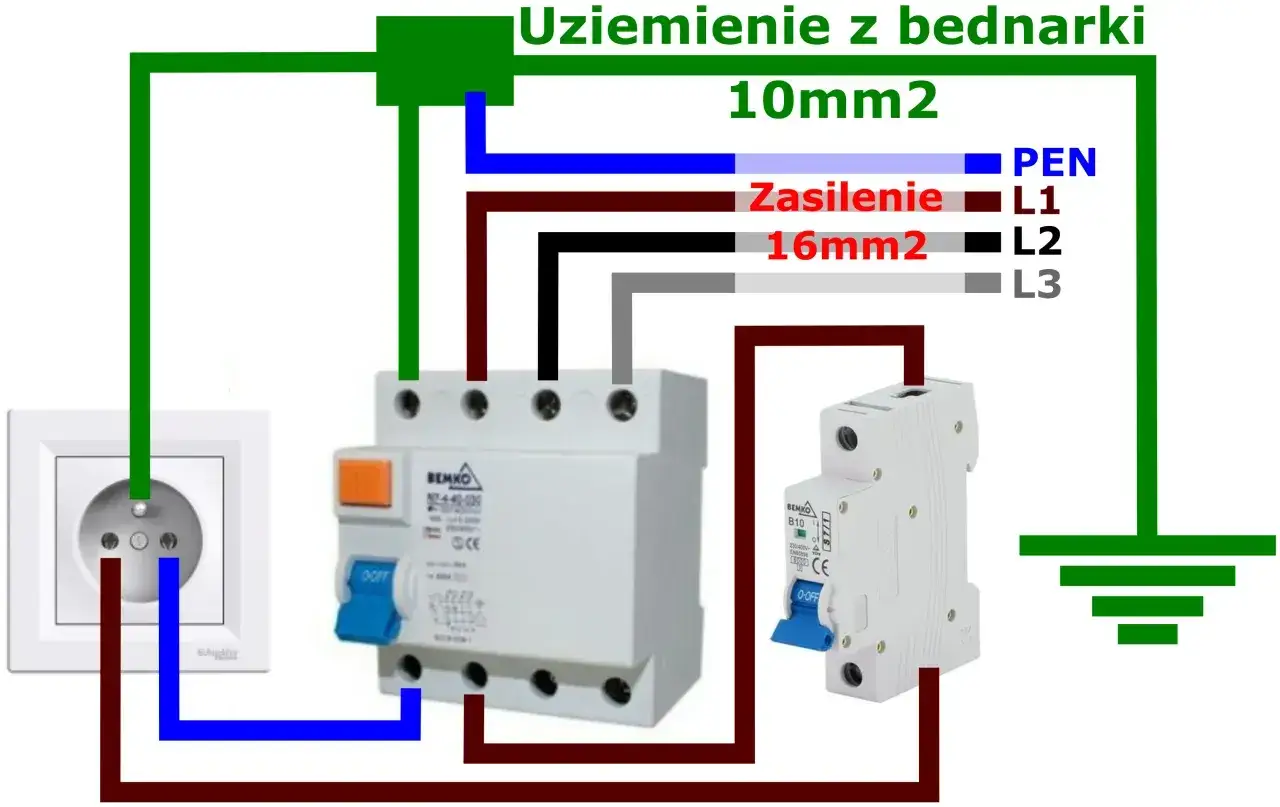

- Podłącz przewód fazowy do właściwego toru wyłącznika. W zwykłym 1P przewód neutralny zostaje na listwie N. W wersji 1P+N albo 3P+N neutralny przechodzi przez dedykowany tor zgodnie ze schematem.
- Dokręć zaciski momentem z dokumentacji. Nie robię tego „na wyczucie”, bo zbyt słabe dokręcenie kończy się grzaniem, a zbyt mocne potrafi uszkodzić zacisk.
- Uporządkuj przewody, opisz obwód i dopiero wtedy zamknij rozdzielnicę oraz wykonaj próbną pracę pod obciążeniem.
| Wersja aparatu | Jak ją czytam | Uwaga praktyczna |
|---|---|---|
| 1P | Jeden tor chroni fazę | Neutralny zwykle idzie na osobną listwę N |
| 1P+N | Faza jest zabezpieczana, neutralny jest prowadzony przez aparat | Trzeba trzymać się kolejności zacisków z instrukcji |
| 3P | Trzy fazy przechodzą przez trzy bieguny | Stosowane przy odbiornikach trójfazowych bez toru N |
| 3P+N | Trzy fazy plus neutralny | Neutralny nie jest tu „dodatkiem”, tylko elementem układu |
W wielu aparatach producenci zalecają zasilanie od góry i odpływ od dołu, ale nie traktuję tego jako reguły absolutnej. Jeśli model dopuszcza oba kierunki, ważniejsze od przyzwyczajenia jest to, co pokazuje schemat. W rozdzielnicy nie ma miejsca na zgadywanie, bo później trudno odróżnić prawidłowy montaż od „działa, ale nie tak, jak powinno”.
Po ułożeniu przewodów najważniejsze staje się unikanie błędów, które nie zawsze wychodzą od razu, ale potrafią wyjść przy pierwszym przeciążeniu albo pomiarze.
Najczęstsze błędy i ich skutki
Tu najłatwiej o pozornie drobną pomyłkę, która potem robi duży problem. W instalacjach oświetleniowych wyłącznik powinien być umieszczony w przewodzie fazowym - SEP zwraca na to uwagę szczególnie mocno w układzie TN-C, bo wpięcie w PEN potrafi zablokować skuteczną ochronę przeciwporażeniową. To nie jest detal, tylko jedna z tych rzeczy, które decydują o bezpieczeństwie całego obwodu.
| Błąd | Co się dzieje | Jak tego unikam |
|---|---|---|
| Podłączenie w przewodzie PEN zamiast w fazowym | Można stracić skuteczną ochronę przeciwporażeniową | Sprawdzam układ sieci i nie modernizuję TN-C „na skróty” |
| Dokręcenie zacisku bez momentu z dokumentacji | Zacisk grzeje się albo niszczy przewód | Korzystam z wartości z karty katalogowej |
| Zbyt duży prąd znamionowy względem przewodu | Zabezpieczenie nie chroni przewodu tak, jak powinno | Dobieram aparat do kabla, a nie odwrotnie |
| Mieszanie neutralnych między obwodami chronionymi przez RCD | Wyzwalanie bez oczywistej przyczyny | Rozdzielam tory neutralne zgodnie z obwodem |
| Ignorowanie oznaczeń LINE i LOAD | Montowany aparat może działać niezgodnie z zaleceniem producenta | Zanim coś wpię, czytam schemat na obudowie |
| Brak pomiaru po montażu | Nie wiadomo, czy obwód spełnia wymagania bezpieczeństwa | Sprawdzam podstawowe parametry przed oddaniem do pracy |
W starszych instalacjach dochodzi jeszcze jeden problem: ktoś zakłada, że „skoro pasuje na szynę, to można zamontować”. Taki skrót myślowy jest kosztowny, bo rozdzielnica to nie tylko miejsce na moduły, ale też układ połączeń, selektywność zabezpieczeń i właściwa logika prowadzenia przewodów. Jeśli którykolwiek z tych elementów się nie zgadza, sam aparat niewiele pomoże.
Jeżeli po przeczytaniu tej sekcji masz choć jedną wątpliwość co do układu przewodów albo typu sieci, przechodzę do następnego kroku: oceny, czy ten montaż w ogóle powinien być robiony samodzielnie.
Kiedy lepiej wezwać elektryka niż robić to samemu
Nie każdą wymianę modułu na szynie DIN warto robić samodzielnie. Jeśli rozdzielnica jest stara, układ przewodów nie jest oczywisty, instalacja pracuje w TN-C albo w grę wchodzi przebudowa kilku obwodów naraz, bezpieczniej jest zlecić to osobie z kwalifikacjami i pomiarami. Biznes.gov.pl przypomina, że świadectwa kwalifikacyjne dla osób zajmujących się eksploatacją urządzeń, instalacji lub sieci wydaje się na 5 lat, więc przy pracach w rozdzielnicy sprawdzam, czy uprawnienia są aktualne.
Ja szczególnie nie ryzykuję wtedy, gdy po montażu trzeba wykonać pomiary ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia albo testy RCD. Bez tych danych w praktyce nie wiadomo, czy wyłącznik naprawdę ochroni obwód w chwili awarii. To jest moment, w którym różnica między „udało się podłączyć” a „instalacja jest bezpieczna” staje się bardzo wyraźna.
Warto też pamiętać, że niektóre prace wymagają uporządkowania całej sekcji rozdzielnicy, a nie tylko jednego aparatu. Jeśli przy okazji wychodzą luźne zaciski, brak opisów obwodów albo przypadkowo połączone neutralne, lepiej zatrzymać się i poprawić całość niż zostawić półśrodek. To zwykle oszczędza czas, bo poprawka po awarii zawsze zajmuje więcej niż spokojny montaż na początku.
Co sprawdzam po włączeniu zasilania, żeby nie wracać do rozdzielnicy
Po uruchomieniu obwodu nie kończę pracy na samym „przeskoku” dźwigni. Sprawdzam, czy aparat nie nagrzewa się nienaturalnie, czy opis obwodu zgadza się z faktycznym odbiornikiem i czy dźwignia pracuje stabilnie pod obciążeniem. Jeśli to obwód z RCD, wykonuję również test przyciskiem kontrolnym i upewniam się, że neutralne nie są pomieszane z innymi sekcjami.
Przy pierwszym obciążeniu zwracam uwagę na zaciski i na to, czy przewody są ułożone bez naprężeń. Jeśli po kilkunastu minutach któryś punkt jest wyraźnie ciepły, wracam do połączenia i sprawdzam moment dokręcenia oraz przekrój przewodu. To drobna kontrola, ale właśnie ona najczęściej wyłapuje problem zanim zamieni się w awarię.
Na końcu zapisuję charakterystykę, prąd znamionowy i numer obwodu. Taki prosty nawyk ułatwia późniejsze pomiary, rozbudowę instalacji i każdą naprawę, w której trzeba szybko ustalić, co naprawdę chroni dany obwód. Dobrze podłączony wyłącznik nadprądowy nie rzuca się w oczy na co dzień - ma po prostu działać wtedy, kiedy trzeba, i milczeć przez resztę czasu.
