Uszkodzenie sprzętu przez przepięcie to problem, który dotyczy nie tylko telewizora albo komputera, ale też routerów, rejestratorów kamer, automatyki bramy, pieców, pomp ciepła i elektronarzędzi z układami sterującymi. Najgorsze jest to, że szkoda bywa widoczna od razu, ale równie dobrze może ujawnić się dopiero po kilku godzinach albo przy kolejnym uruchomieniu. W tym tekście pokazuję, skąd biorą się takie awarie, jak je rozpoznać i co realnie zrobić, żeby ograniczyć ryzyko w domu, mieszkaniu i na budowie.
Najważniejsze rzeczy, które warto wiedzieć o przepięciach
- Najwięcej szkód robi krótki, gwałtowny impuls napięcia, a nie sam „wysoki prąd” w potocznym rozumieniu.
- Sprzęt często psuje się nie tylko przez zasilanie, lecz także przez przewody sieciowe, antenowe, alarmowe i sterujące.
- Skuteczna ochrona działa warstwowo: ogranicznik w rozdzielnicy, zabezpieczenie przy urządzeniu, dobre uziemienie i połączenia wyrównawcze.
- Wyłącznik nadprądowy i RCD nie zastępują ochrony przeciwprzepięciowej.
- Na rynku typ 2 kosztuje zwykle od kilkuset złotych, a mocniejszy typ 1+2 najczęściej od około 500 zł wzwyż za sam aparat.
- Po burzy lub awarii nie warto na siłę uruchamiać sprzętu, jeśli pojawiły się ślady spalenizny, niestabilna praca albo wyzwolenie zabezpieczeń.
Dlaczego krótki skok napięcia robi tak duże szkody
Elektronika nie psuje się od samej „dużej liczby voltów” w oderwaniu od reszty. Kluczowe jest to, że impuls przepięciowy jest bardzo krótki, ale potrafi mieć dużą energię i strome narastanie. W praktyce oznacza to, że elementy wejściowe zasilacza, układy ochronne portów i delikatne ścieżki na płytach dostają obciążenie, na które nie były projektowane.
Najpierw cierpią zwykle te miejsca, które mają ograniczać skutki udaru: warystory, bezpieczniki, diody zabezpieczające i transile, czyli diody tłumiące nagłe wzrosty napięcia. Jeśli impuls jest mocny, zabezpieczenie nie „wygrywa”, tylko samo ulega uszkodzeniu albo oddaje część energii dalej. Efekt może być spektakularny, ale równie często jest podstępny: sprzęt jeszcze się włącza, lecz zawiesza się, gubi sieć, traci port HDMI albo działa niestabilnie.
Z mojego doświadczenia najczęściej problem nie kończy się na jednym urządzeniu. Przepięcie potrafi przejść przez kilka odcinków instalacji i uszkodzić kolejno zasilacz, router, rejestrator albo sterownik. To dlatego pierwsze pytanie brzmi nie tylko „czy była burza”, ale też „którędy impuls wszedł do budynku”.
Gdy to rozumiem, łatwiej odróżnić przypadkową awarię od szkody po skoku napięcia, a dalej przejść do konkretnych źródeł problemu.

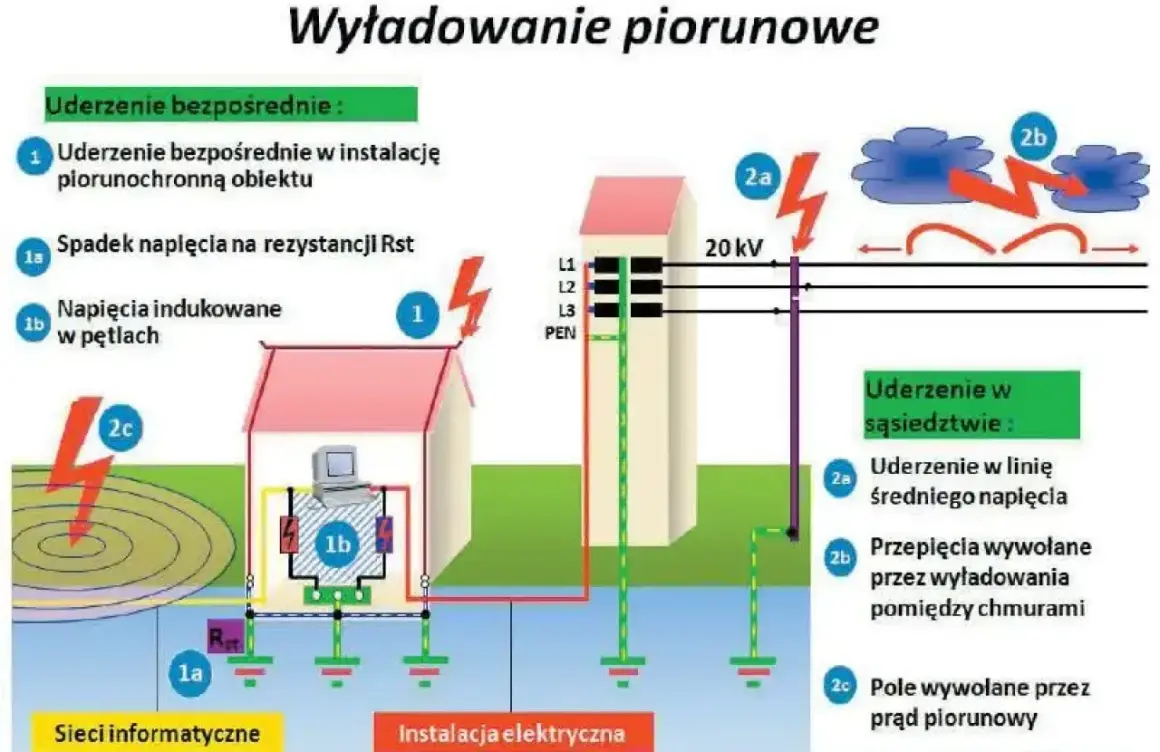

Skąd biorą się skoki napięcia w domu i na budowie
Wiele osób kojarzy przepięcia wyłącznie z piorunem, a to tylko część obrazu. W praktyce równie często winne są zdarzenia wewnątrz instalacji: załączanie dużych odbiorników, awarie w sieci, praca generatora, wadliwe połączenia albo oddziaływanie urządzeń z silnikami i elektroniką mocy.
| Źródło przepięcia | Typowa sytuacja | Dlaczego to ma znaczenie |
|---|---|---|
| Wyładowanie atmosferyczne | Burza w okolicy, nawet bez bezpośredniego trafienia w budynek | Impuls może wejść przez zasilanie, antenę, internet lub instalację odgromową |
| Przepięcie łączeniowe | Załączenie lub wyłączenie silników, sprężarek, pomp, spawarek | Na budowie i w obiektach technicznych to jedna z częstszych przyczyn awarii elektroniki |
| Awarie sieci | Uszkodzenie przewodu neutralnego, chwilowe zaniki, niestabilne napięcie | Sprzęt może dostać napięcie poza zakresem pracy, nawet bez burzy |
| Agregat lub źródło awaryjne | Praca zasilania rezerwowego bez stabilnej regulacji | Wrażliwa elektronika źle znosi skoki i zniekształcenia przebiegu |
| Instalacje PV i automatyka budynku | Falownik, magazyn energii, napędy bramy, system alarmowy, monitoring | Poza zasilaniem wchodzi jeszcze tor DC i przewody sygnałowe, które też trzeba chronić |
Na budowie ryzyko bywa większe niż w zwykłym mieszkaniu, bo jest więcej długich przewodów, urządzeń o dużej mocy i tymczasowych rozdzielnic. Wystarczy jeden źle dobrany obwód albo słabe połączenie ochronne, żeby impuls znalazł drogę do elektroniki, której nie powinno tam w ogóle być. Z tego miejsca już tylko krok do pytania, które urządzenia są najbardziej podatne na szkody.
Jakie urządzenia są najbardziej narażone
Najbardziej cierpią urządzenia, w których energia sieciowa spotyka się z delikatną elektroniką sterującą. Samo grzanie, chłodzenie albo obracanie silnika to nie wszystko. Problem pojawia się tam, gdzie pracuje zasilacz impulsowy, płyta sterująca, port komunikacyjny albo cienka izolacja między obwodami.
| Urządzenie | Co zwykle pada | Dlaczego jest wrażliwe |
|---|---|---|
| Komputer, NAS, monitor, TV | Zasilacz, płyta główna, port HDMI, karta sieciowa | Dużo elektroniki wejściowej i połączeń z innymi urządzeniami |
| Router, switch, rejestrator kamer | Porty Ethernet, zasilacz, układy PoE | Impuls często wchodzi nie tylko przez gniazdko, ale też przez skrętkę albo koncentryk |
| Piec, pompa ciepła, kocioł, sterownik ogrzewania | Moduł sterujący, elektronika startowa, czujniki | Układ ma sterować instalacją, więc jest pełen elementów półprzewodnikowych |
| Automatyka bramy, wideodomofon, alarm | Płyta sterująca, zasilacz, wejścia sygnałowe | To sprzęt z długimi liniami i małymi napięciami roboczymi |
| Falownik PV, magazyn energii, ładowarka EV | Elektronika mocy, komunikacja, zabezpieczenia po stronie DC | Pracuje jednocześnie z wysoką energią i bardzo czułą automatyką |
| Elektronarzędzia z regulacją obrotów | Elektronika sterująca, soft-start, układ regulacji | Na budowie często dochodzi do przełączeń, przeciążeń i pracy z agregatem |
Warto pamiętać o jednym szczególe: sprzęt może uszkodzić się także przez przewód, który nie ma nic wspólnego z zasilaniem. Kamera, antena, przewód internetu czy linia alarmowa bywają „autostradą” dla impulsu. To właśnie dlatego w praktyce ochrona tylko od strony 230 V bywa niewystarczająca.
Po czym poznać, że sprzęt ucierpiał
Po przepięciu szkody nie zawsze wyglądają dramatycznie. Czasem urządzenie jest martwe od razu, a czasem działa „prawie normalnie”, lecz zaczyna wariować pod obciążeniem. Dla użytkownika najbardziej zdradliwe są objawy pośrednie, bo łatwo je pomylić z typową awarią albo problemem z oprogramowaniem.
| Objaw | Co może oznaczać | Co zrobić |
|---|---|---|
| Sprzęt nie włącza się wcale | Uszkodzony zasilacz, bezpiecznik wejściowy, sekcja startowa | Nie testować wielokrotnie, najpierw sprawdzić zasilanie i oględziny |
| Urządzenie startuje i zaraz gaśnie | Uszkodzona elektronika zasilania lub zwarcie na płycie | Odłączyć od sieci i wezwać serwis lub elektryka |
| Działa, ale traci internet, obraz lub sterowanie | Uszkodzone porty komunikacyjne, interfejsy, kontrolery | Sprawdzić też przewody sygnałowe i sprzęt po stronie sieciowej |
| Wyzwala bezpiecznik albo RCD przy próbie uruchomienia | Zwarcie, przebicie izolacji, uszkodzony filtr wejściowy | Nie omijać zabezpieczeń, bo to już sygnał realnej usterki |
| Zapach spalenizny, przebarwienia, nadtopienia | Przegrzanie elementów, łuk elektryczny, trwałe uszkodzenie | Natychmiast odłączyć urządzenie i nie włączać ponownie |
| Błędy pojawiają się dopiero po czasie | Częściowe uszkodzenie układów, które ujawnia się po nagrzaniu | Obserwować pracę pod obciążeniem, nie uznawać sprzętu za sprawny tylko dlatego, że „jeszcze działa” |
Jeśli po burzy pada kilka urządzeń naraz, a do tego przestaje działać część sieci lub automatyki, to zwykle nie jest przypadek. W takiej sytuacji szukałbym nie tylko spalonego sprzętu, ale też źródła problemu w rozdzielnicy, uziemieniu albo na liniach sygnałowych. To prowadzi już bezpośrednio do ochrony, która ma sens w praktyce, a nie tylko na papierze.

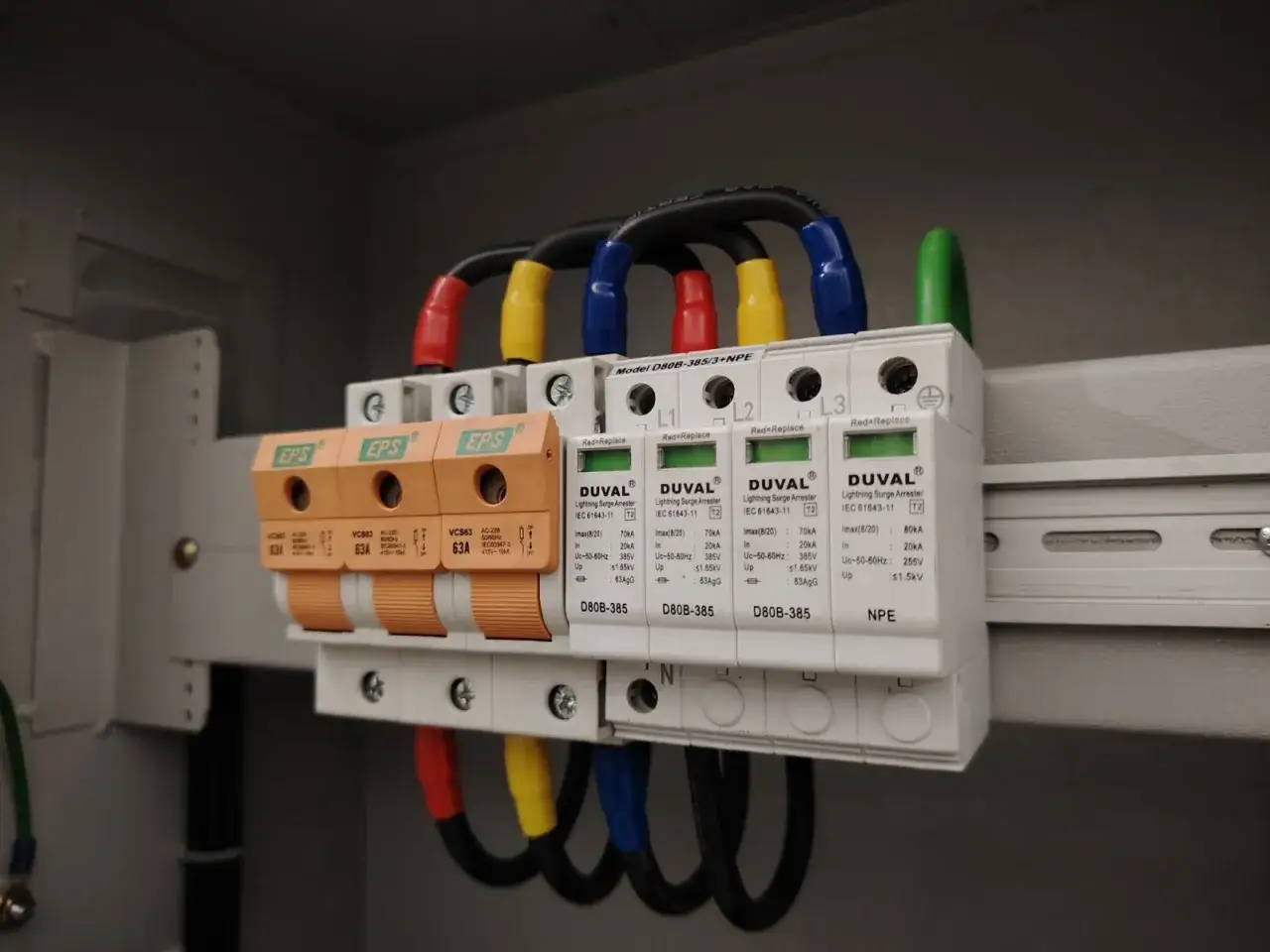

Jak zbudować sensowną ochronę przeciwprzepięciową
Najlepiej działa ochrona warstwowa. To nie jest marketingowe hasło, tylko praktyka: jedno urządzenie w rozdzielnicy głównej, kolejne przy wrażliwym odbiorniku i do tego ochrona linii danych. W takim układzie energia udaru rozkłada się na kilka stopni, a nie trafia w elektronikę całym ciężarem.
| Rozwiązanie | Co robi | Kiedy ma sens | Orientacyjny koszt |
|---|---|---|---|
| Ogranicznik typu 1+2 | Przyjmuje duże udary z sieci i częściowo z wyładowań | Domy z linią napowietrzną, obiekty z instalacją odgromową, instalacje PV, budynki o większym ryzyku | Najczęściej około 500-1 100 zł za sam aparat |
| Ogranicznik typu 2 | Tłumi przepięcia łączeniowe i resztkowe | Prawie każda rozdzielnica, gdy chcesz chronić całą instalację | Zwykle od około 80-400 zł, lepsze modele wyżej |
| Ogranicznik typu 3 | Chroni sprzęt końcowy blisko odbiornika | Komputery, RTV, automatyka, sterowniki, rejestratory | Od około 180-300 zł, rozbudowane moduły mogą kosztować znacznie więcej |
| Ochrona linii danych | Zabezpiecza Ethernet, telefon, koncentryk, alarm | Monitoring, sieć komputerowa, wideodomofon, TV SAT | Od kilkudziesięciu do kilkuset złotych |
| UPS | Podtrzymuje pracę i filtruje część zakłóceń | PC, NAS, rejestratory, sprzęt biurowy, sterowanie | Małe modele od około 170-550 zł, sensowne jednostki do PC i NAS często 1 000-1 200 zł |
Warto wiedzieć, że ogranicznik nie jest wieczny. Po większym udarze może nadal wyglądać dobrze, ale jego wkładka albo moduł są już częściowo zużyte. Dlatego patrzę nie tylko na sam montaż, lecz także na wskaźniki stanu, możliwość wymiany modułu i jakość połączenia z przewodem ochronnym.
Tu pojawia się ważny detal techniczny: warystor ogranicza napięcie, zmieniając swoje właściwości pod wpływem skoku, a iskiernik odprowadza duży impuls po przeskoku łuku. Brzmi jak detal, ale to właśnie ten detal decyduje, czy zabezpieczenie ma sens, czy jest tylko dodatkiem do listwy z napisem „surge”.
Równie ważne są uziemienie i połączenia wyrównawcze, czyli takie połączenie metalowych elementów instalacji, żeby miały zbliżony potencjał. Bez tego nawet dobry ogranicznik ma gorsze warunki pracy. Z tej perspektywy najtańsza ochrona nigdy nie jest najtańsza, jeśli trzeba potem wymieniać elektronikę.
Jeśli budżet jest ograniczony, zacząłbym od rozdzielnicy głównej i dopiero potem dokładał ochronę lokalną. Taka kolejność zwykle daje najlepszy zwrot z pieniędzy, szczególnie gdy w budynku działają kamery, automatyka, internet i kilka urządzeń o wysokiej wartości.
Co zrobić po zdarzeniu i kiedy nie testować sprzętu na siłę
Po przepięciu najgorszy ruch to szybkie „sprawdźmy jeszcze raz, może ruszy”. Jeśli urządzenie ma zwarcie albo uszkodzony filtr wejściowy, kolejne próby mogą dobić elektronikę albo spowodować dalsze uszkodzenia instalacji. Ja w takiej sytuacji idę po kolei i bez pośpiechu.
- Odłącz sprzęt od zasilania i, jeśli to możliwe, także od przewodów sygnałowych.
- Sprawdź rozdzielnicę, ogranicznik przepięć, wyłączniki i widoczne ślady przegrzania.
- Nie uruchamiaj urządzenia ponownie, jeśli czuć spaleniznę, widać nadtopienia albo obudowa jest nienaturalnie ciepła.
- Zrób zdjęcia szkód i zapisów z urządzeń, jeśli planujesz zgłoszenie do ubezpieczyciela.
- Jeśli problem dotyczy kilku obwodów, całego piętra albo automatyki budynku, wezwij elektryka zamiast zgadywać na własną rękę.
W przypadku sprzętu komputerowego albo sieciowego warto też sprawdzić, czy nie ucierpiały porty LAN, switch, zasilacz PoE i urządzenia po drugiej stronie przewodu. Często szkoda rozchodzi się po całym torze i kończy się na wymianie elementu, który na pierwszy rzut oka wyglądał zupełnie zdrowo. Zdarza się też, że naprawa pojedynczego modułu jest tańsza niż wymiana całego urządzenia, ale to już zależy od konstrukcji sprzętu.
Jeżeli po awarii wyzwala się zabezpieczenie, nie obchodziłbym go „na próbę”. To sygnał, że instalacja albo urządzenie nadal ma problem, a nie dowód, że wszystko wróciło do normy. Tu ostrożność jest zwyczajnie tańsza od pośpiechu.
Najwięcej daje ochrona warstwowa, a nie pojedyncza listwa
Gdybym miał zostawić jedną praktyczną myśl, byłaby bardzo prosta: przed skutkami skoków napięcia najlepiej chroni nie jeden gadżet, ale spójny układ. Dobrze dobrany ogranicznik w rozdzielnicy, poprawne uziemienie, ochrona linii danych i sensowny UPS dla najważniejszych urządzeń tworzą zestaw, który realnie zmniejsza ryzyko awarii.
W budynkach mieszkalnych najczęściej zaczynam od rozdzielnicy głównej i sprawdzenia, czy instalacja ma warunki do poprawnej pracy zabezpieczeń. Na budowie zwracam jeszcze większą uwagę na tymczasowe rozdzielnice, długie przewody, agregaty i sprzęt z elektroniką sterującą, bo tam problem lubi pojawić się tam, gdzie nikt go nie spodziewa.
Jeśli chcesz ograniczyć ryzyko bez przepalania budżetu, zacznij od podstaw, a dopiero później dokładaj kolejne warstwy ochrony. W praktyce to właśnie taka kolejność najczęściej decyduje o tym, czy elektronika przeżyje kolejną burzę, czy po prostu trafi na listę rzeczy do wymiany.
