Sterownik PLC jest sercem większości prostych i średnio złożonych układów automatyki: od pomp i przenośników po wentylację, dozowanie i linie montażowe. Jeśli rozumie się jego architekturę, łatwiej dobrać zasilanie, wejścia/wyjścia i komunikację, przewidzieć czas reakcji oraz uniknąć kosztownych przeróbek w szafie sterowniczej. Poniżej rozkładam temat na praktyczne elementy, bez zbędnej teorii.
Najpierw zobacz, z czego naprawdę składa się sterownik PLC
- PLC to nie jedna „puszka”, tylko zestaw CPU, pamięci, zasilania, I/O i komunikacji.
- W kompaktowych modelach wszystko jest zamknięte w jednej obudowie, a w modularnych system rośnie razem z instalacją.
- O czasie reakcji decyduje cykl skanowania, ale też komunikacja i obsługa sygnałów szybkich.
- Najczęstszy błąd projektowy to zbyt mały zapas wejść/wyjść oraz niedoszacowanie zasilania.
- Dobra architektura zaczyna się od listy sygnałów, a nie od wyboru samego modelu sterownika.

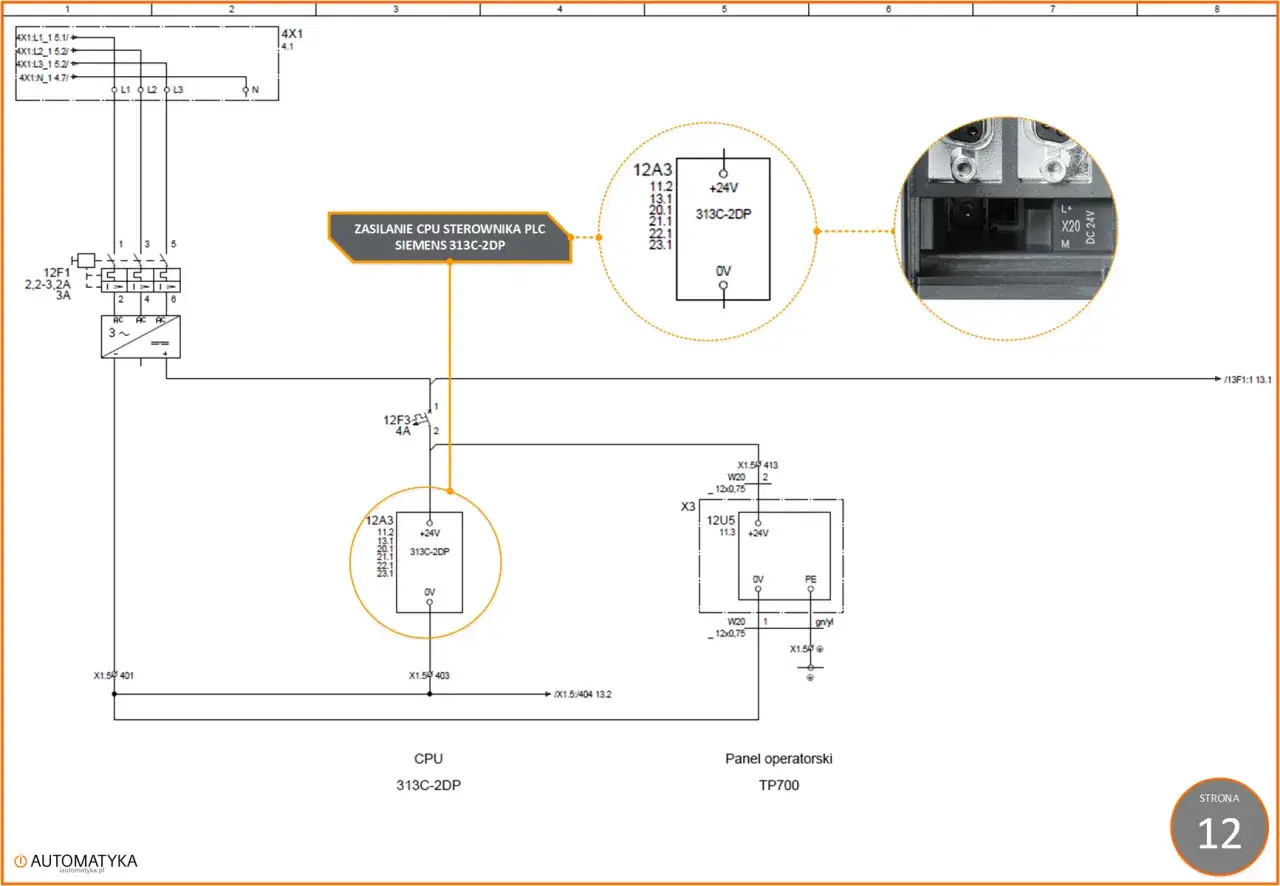

Budowa sterownika PLC w praktyce
W praktyce patrzę na PLC jak na przemysłowy komputer, który zbiera sygnały z czujników, przetwarza je według programu i wydaje decyzje na wyjściach. Różnica względem zwykłego komputera jest istotna: tutaj liczy się odporność na zakłócenia, praca w szafie, przewidywalny czas reakcji i wygodna diagnostyka. To właśnie dlatego architektura sterownika obejmuje nie tylko CPU, ale też pamięć, zasilacz, moduły I/O i warstwę komunikacji. Żeby dobrze zrozumieć cały układ, najpierw trzeba rozbić go na części, a potem zobaczyć, jak te części współpracują.

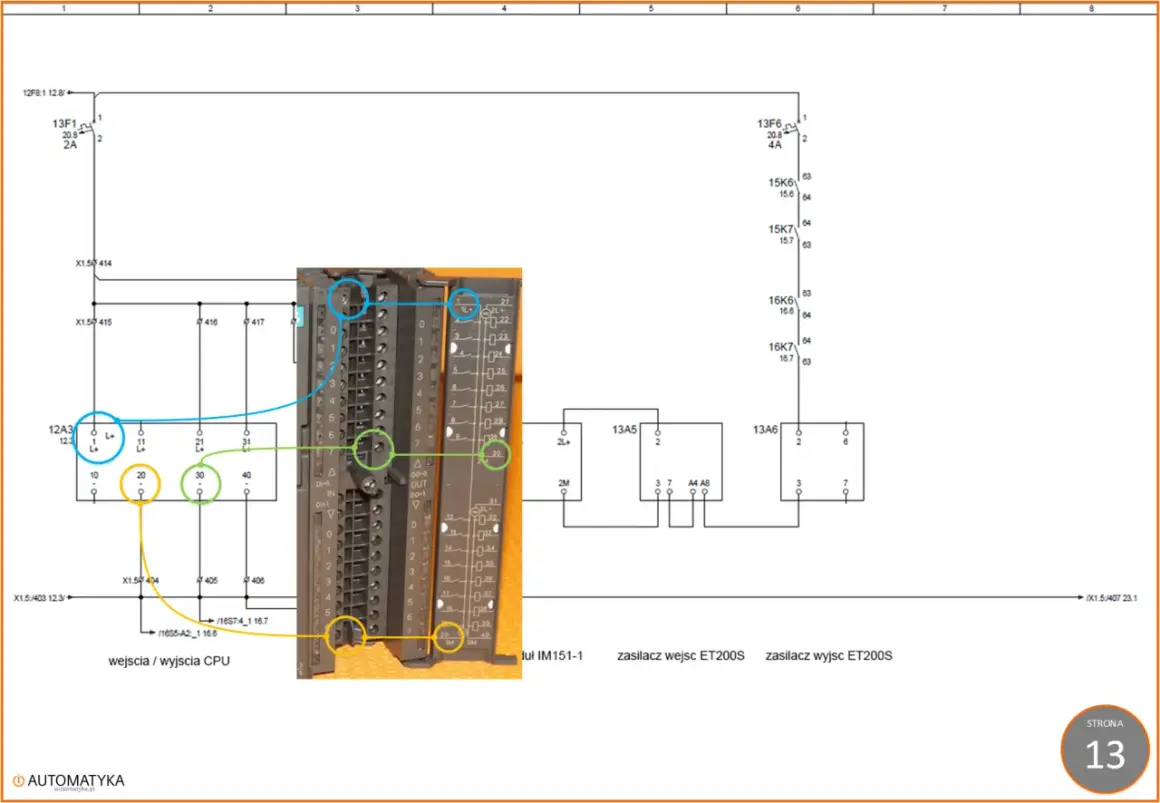

Z czego składa się sterownik PLC od środka
Najprościej mówiąc, PLC działa dobrze wtedy, gdy każdy element robi dokładnie swoją część roboty. CPU wykonuje logikę, pamięć przechowuje program i dane, zasilacz utrzymuje stabilne napięcie, a moduły wejść i wyjść łączą sterownik z fizycznym światem. W bardziej rozbudowanych układach dochodzą jeszcze interfejsy komunikacyjne, moduły specjalne i szyna wewnętrzna, która spina całość w jedną architekturę.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| CPU | Wykonuje program sterujący i podejmuje decyzje logiczne | Wydajność, liczba zadań, czas przetwarzania, diagnostyka |
| Pamięć | Przechowuje program, parametry i dane retencyjne | Trwałość danych po zaniku zasilania, pojemność, backup |
| Zasilacz | Dostarcza stabilne napięcie dla sterownika i modułów | Rezerwa prądowa, odporność na spadki, jakość 24 V DC |
| Wejścia cyfrowe | Odczytują stany binarne z przycisków, krańcówek i czujników | Separacja galwaniczna, filtracja zakłóceń, dopasowanie napięć |
| Wyjścia cyfrowe | Sterują cewkami, lampami, zaworami i przekaźnikami | Typ wyjścia, obciążalność, szybkość, trwałość styków |
| Wejścia analogowe | Odczytują wartości ciągłe, np. temperaturę, ciśnienie, poziom | Rozdzielczość, ekranowanie przewodów, poprawne skalowanie |
| Moduły komunikacyjne | Łączą PLC z HMI, napędami, SCADA i innymi urządzeniami | PROFINET, Modbus TCP, RS-485, odporność sieci i topologia |
| Szyna wewnętrzna | Przenosi dane między CPU a modułami | Szybkość wymiany, ograniczenia rozbudowy, poprawne osadzenie modułów |
W prostych sterownikach część tych elementów jest zintegrowana w jednej obudowie, ale logika pozostaje podobna. Z mojego punktu widzenia największą różnicę praktyczną robi sposób separacji sygnałów oraz to, czy system daje się później rozbudować bez przebudowy całej szafy. Właśnie tu zaczyna się różnica między tanim startem a stabilnym projektem na lata. Kiedy już wiem, co siedzi w środku, sprawdzam, jak sterownik pracuje w czasie.
Jak działa cykl skanowania i dlaczego ma znaczenie
W klasycznym PLC program działa cyklicznie. Sterownik odczytuje wejścia, wykonuje logikę, aktualizuje wyjścia i równolegle obsługuje diagnostykę oraz komunikację. W uproszczeniu wygląda to tak:
- Odczyt sygnałów z wejść fizycznych.
- Przetworzenie programu sterującego.
- Aktualizacja wyjść oraz stanów wykonawczych.
- Obsługa komunikacji, alarmów i zadań pomocniczych.
To ważne, bo czas reakcji nie wynika wyłącznie z samej „mocy” procesora. Na praktyczny wynik wpływają jeszcze liczba instrukcji, ilość komunikacji, liczba modułów i to, czy program jest napisany zwinnie, czy przeciążony zbędnymi obliczeniami. W prostych układach cykl bywa liczony w kilku milisekundach, ale przy rozbudowanej automatyce ten czas rośnie i trzeba go uwzględnić już na etapie projektu. W standardzie IEC 61131-3 porządkuje się języki programowania, lecz w realnym obiekcie o jakości sterowania równie mocno decyduje właśnie sposób skanowania.
Sygnały szybkie wymagają osobnego podejścia
Enkodery, szybkie liczniki, krótkie impulsy z czujników czy sterowanie ruchem nie powinny czekać wyłącznie na zwykłą pętlę programu. Tu przydają się przerwania, szybkie wejścia, specjalne moduły motion albo osobne bloki funkcyjne. Jeśli tego nie przewidzisz, sterownik będzie działał poprawnie tylko „na papierze”, a w ruchu zacznie gubić zdarzenia. I właśnie dlatego następny wybór dotyczy już samej klasy sprzętu: kompaktowej albo modularnej.
Modułowy czy kompaktowy sterownik lepiej sprawdzi się w danej instalacji
Ten wybór ma większe znaczenie, niż wielu inwestorów zakłada na starcie. Kompaktowy sterownik kusi prostotą i niższą ceną wejścia, a modularny daje elastyczność i łatwiejszą rozbudowę. Nie ma tu jednego zwycięzcy, bo wszystko zależy od skali instalacji, liczby sygnałów i planów na przyszłość.
| Cecha | Kompaktowy PLC | Modułowy PLC |
|---|---|---|
| Rozbudowa | Ograniczona | Bardzo dobra, moduły można dokładać etapami |
| Wymagane miejsce | Niewielkie | Większe, bo dochodzą kolejne moduły i szyny |
| Koszt startowy | Zwykle niższy | Zwykle wyższy, ale bardziej opłacalny przy rozwoju |
| Serwis | Prosty, ale często wymienia się cały blok | Łatwiejsza wymiana pojedynczych elementów |
| Typowe zastosowanie | Pompy, małe linie, proste układy HVAC, niewielkie maszyny | Większe linie, rozproszone obiekty, instalacje z wieloma sygnałami |
Jeśli instalacja jest prosta, ma mało sygnałów i nie planujesz rozbudowy, kompaktowy PLC zwykle wystarczy. Jeśli natomiast projekt rośnie, dochodzą kolejne napędy, analogi, komunikacja z HMI i zdalne punkty I/O, modularna konstrukcja daje po prostu więcej oddechu. Ja wybieram ją wtedy, gdy wolę dołożyć moduł niż po roku wymieniać cały sterownik. Gdy typ platformy jest już jasny, przechodzę do pytania, jak ułożyć całą architekturę w szafie sterowniczej i na obiekcie.
Jak zaprojektować architekturę pod realną szafę sterowniczą
Najlepszy projekt PLC zaczyna się od porządnej listy sygnałów i warunków pracy, a nie od katalogu producenta. Zanim wybiorę konkretny model, sprawdzam, ile jest wejść cyfrowych, analogowych, wyjść, jakie są prądy obciążeń, jak daleko leżą urządzenia oraz czy instalacja będzie rozwijana. Dopiero na tej podstawie dobieram sprzęt i topologię okablowania.
Zostaw rezerwę na sygnały i zasilanie
Zapas 15-20% wolnych wejść i wyjść traktuję jako minimum w projektach, które mają żyć dłużej niż jeden sezon. Taka rezerwa chroni przed chaotycznym dokładaniem modułów i pozwala reagować na zmiany bez rozbierania całej rozdzielni. Ten sam sposób myślenia stosuję do zasilacza 24 V DC: jeśli pod obciążeniem pracuje „na styk”, diagnostyka i stabilność całego układu siadają szybciej, niż widać to w schemacie.
Oddzielaj logikę od mocy i myśl o EMC
Obwody sterujące, przewody czujników i linie zasilające napędy nie powinny iść razem tylko dlatego, że „miejsce w korycie jeszcze jest”. Zakłócenia elektromagnetyczne potrafią psuć odczyt analogów, powodować losowe alarmy i komplikować uruchomienie. W praktyce pomaga separacja tras kablowych, poprawne ekranowanie oraz porządne uziemienie szafy i urządzeń.
Jeśli urządzenia są daleko, rozważ zdalne I/O
W halach, węzłach technologicznych, pompowniach i obiektach z rozproszonym osprzętem nie zawsze opłaca się ciągnąć wszystkie sygnały do jednego punktu. Zdalne moduły I/O skracają okablowanie, upraszczają serwis i często poprawiają odporność na błędy montażowe. To nie jest moda, tylko zwykle rozsądniejsza topologia.
Przeczytaj również: Połączenie szeregowe - jak działa i jak je poprawnie policzyć?
Bezpieczeństwo projektuj osobno
Jeśli instalacja wymaga funkcji bezpieczeństwa, nie mieszam ich z przypadkową logiką programu. Wtedy stosuje się sterownik bezpieczeństwa albo certyfikowane moduły safety, bo zwykły PLC nie zastępuje układu zaprojektowanego do funkcji ochronnych. To szczególnie ważne tam, gdzie pracują bramy, przenośniki, napędy i obsługa ma bezpośredni kontakt z maszyną.
Kiedy architektura jest przemyślana na tym etapie, łatwiej uniknąć błędów, które ujawniają się dopiero po uruchomieniu.
Najczęstsze błędy przy doborze i montażu
W tej części zwykle widać, czy projekt był robiony pod działającą instalację, czy tylko pod schemat. Kilka pozornie drobnych decyzji potrafi później wygenerować awarie, kłopotliwy serwis i niepotrzebne przestoje.
- Za mały zasilacz - sterownik działa, ale przy załączaniu cewek, zaworów albo napędów pojawiają się spadki napięcia i losowe restarty.
- Brak rezerwy I/O - każda zmiana wymaga później „dostawiania” sprzętu albo przebudowy adresacji.
- Mieszanie przewodów mocy i sygnałów - zwiększa się ryzyko zakłóceń, zwłaszcza przy wejściach analogowych.
- Ignorowanie temperatury i wentylacji szafy - sterownik i moduły mogą działać niestabilnie mimo poprawnego projektu elektrycznego.
- Zła obsługa sygnałów szybkich - czujniki impulsowe, enkodery i ruch nie powinny być liczone tylko zwykłym skanem programu.
- Brak czytelnej dokumentacji adresów - serwis trwa dłużej, a każdy kolejny błąd zajmuje więcej czasu niż powinien.
- Łączenie funkcji bezpieczeństwa z logiką ogólną - to oszczędność tylko na etapie zakupu, później tworzy realne ryzyko.
Im wcześniej wyłapie się takie rzeczy, tym mniej nerwów w rozruchu. A to bezpośrednio przekłada się na serwis i późniejsze modyfikacje.
Co zyskujesz, gdy architektura PLC jest przemyślana od początku
Dobrze zaprojektowany PLC nie daje spektakularnego efektu na slajdzie, ale w praktyce robi dokładnie to, czego oczekuje inwestor i automatyk: skraca uruchomienie, zmniejsza liczbę poprawek i ułatwia późniejsze zmiany. W instalacjach budowlanych, przemysłowych i technologicznych to różnica między układem, który „jakoś działa”, a takim, który jest przewidywalny i łatwy w utrzymaniu.
- Uruchomienie trwa krócej, bo lista sygnałów i zasilanie są policzone wcześniej.
- Serwis jest prostszy, bo moduły i adresy są uporządkowane, a diagnostyka ma sens.
- Rozbudowa nie wymaga pełnej przebudowy szafy, jeśli zostawiono rezerwę miejsca i I/O.
- Ryzyko losowych awarii spada, gdy od początku zadba się o EMC, zasilanie i separację sygnałów.
W praktyce najlepiej działa prosta zasada: najpierw lista sygnałów, potem architektura, dopiero na końcu konkretny model sterownika. Gdy kolejność jest odwrotna, projekt zwykle kończy się kompromisami, których nie widać na pierwszy rzut oka, ale które wracają przy pierwszej awarii lub rozbudowie. Jeśli patrzysz na PLC jak na element całego systemu, a nie pojedyncze urządzenie, masz dużo większą szansę zbudować układ stabilny, czytelny i gotowy na zmiany.
