Przekaźnik to jeden z tych elementów, które wyglądają niepozornie, a w praktyce decydują o stabilności całego układu sterowania. Poniżej porządkuję rodzaje przekaźników, pokazuję różnice między konstrukcjami i tłumaczę, jak dobrać je do obciążeń spotykanych w elektryce, elektronice i automatyce budynkowej.
Najkrótsza decyzja zależy od obciążenia, liczby cykli i miejsca montażu
- Do prostego sterowania najczęściej wystarcza przekaźnik elektromagnetyczny z odpowiednio dobranym stykiem i napięciem cewki.
- Do częstego przełączania lepiej sprawdza się SSR, bo nie ma styków mechanicznych, ale wymaga odprowadzenia ciepła.
- Do pamięci stanu wybieram przekaźnik bistabilny, bo po impulsie nie potrzebuje stałego zasilania cewki.
- Do opóźnień i sekwencji używam wersji czasowej, a do ochrony silnika - termicznej.
- W obwodach bezpieczeństwa zwykły model nie wystarcza; potrzebny jest przekaźnik z odpowiednią diagnostyką i stykami wymuszonymi.
Jak porządkuję podstawowe konstrukcje i gdzie każda z nich ma sens
Jeśli patrzę na ten temat technicznie, najpierw dzielę urządzenia według zasady działania, a dopiero później według funkcji. W praktyce spotyka się podział bardzo zbliżony do tego, który porządkują normy dla przekaźników elektromechanicznych, czasowych i półprzewodnikowych. To ważne, bo innego elementu potrzebujesz do prostego włączania lampy, a innego do sterowania silnikiem, grzałką albo obwodem bezpieczeństwa.

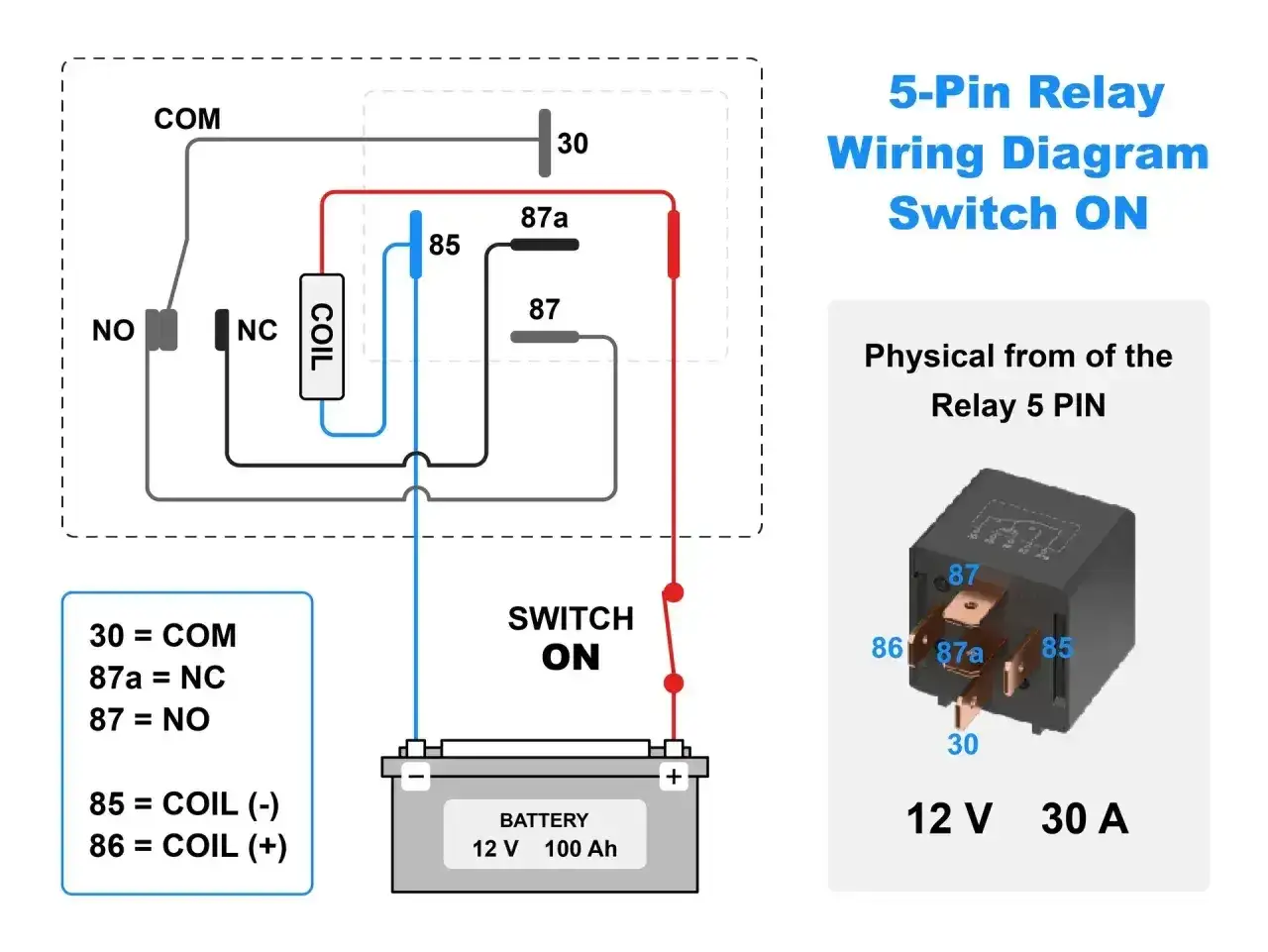

| Typ | Jak działa | Mocna strona | Ograniczenie | Typowe użycie |
|---|---|---|---|---|
| Elektromagnetyczny | Cewka porusza kotwicę i mechanicznie przełącza styki | Prosty, tani, dobrze izoluje obwód sterowania od mocy | Ma styki, więc zużywa się mechanicznie i akustycznie klika | Oświetlenie, proste sterowanie, automatyka pomocnicza |
| Półprzewodnikowy | Przełącza obwód elektronicznie, bez ruchomych części | Cichy, szybki, odporny na drgania i bardzo częste cykle | Wytwarza ciepło i ma prąd upływu | Grzałki, szybkie taktowanie, układy wymagające ciszy |
| Bistabilny | Po impulsie utrzymuje stan bez stałego zasilania cewki | Niskie zużycie energii | Trzeba dobrze zaplanować reset i logikę sterowania | Liczniki energii, oświetlenie, układy zasilane bateryjnie |
| Czasowy | Dodaje opóźnienie załączenia, wyłączenia lub impuls | Porządkuje sekwencje pracy urządzeń | Nie rozwiązuje problemu mocy, tylko logikę czasu | Wentylacja, pompy, rozruch sekwencyjny, oświetlenie schodowe |
| Termiczny | Reaguje na wzrost temperatury lub przeciążenie | Chroni silnik przed długotrwałym przeciążeniem | Nie nadaje się do precyzyjnego i częstego przełączania | Ochrona napędów, wentylatorów i pomp |
| Bezpieczeństwa | Nadzoruje obwody awaryjne i często ma styki wymuszone | Wspiera diagnostykę i bezpieczne wyłączanie | Nie zastępuje zwykłego przekaźnika w każdej aplikacji | Kurtyny świetlne, E-STOP, blokady drzwi, maszyny |
| Kontaktronowy | Ma hermetycznie zamknięty styk pobudzany polem magnetycznym | Świetny do małych sygnałów i niskich prądów | Wrażliwy na przeciążenie i udary mechaniczne | Pomiar, telekomunikacja, czujniki, małosygnałowe sterowanie |
W praktyce ten sam projekt często korzysta z kilku odmian naraz: jeden przekaźnik uruchamia logikę, drugi steruje stycznikiem, a trzeci pilnuje zwłoki czasowej. Gdy widzę taki układ, łatwiej mi dobrać element pod realną funkcję, zamiast wybierać wszystko z jednego katalogowego worka.
Przekaźnik a stycznik, czyli gdzie kończy się sterowanie, a zaczyna moc
To rozróżnienie naprawdę ma znaczenie, bo wielu problemów można uniknąć już na etapie projektu. Przekaźnik zwykle pracuje w obwodzie sterowania lub przy umiarkowanych obciążeniach, a stycznik jest zbudowany do wyższych prądów, częstego łączenia i lepszego gaszenia łuku elektrycznego. Innymi słowy: przekaźnik podejmuje decyzję, stycznik wykonuje cięższą pracę.
- Przekaźnik wybieram, gdy steruję sygnałem, lampą, cewką lub niewielkim odbiornikiem.
- Stycznik wolę przy silnikach, większych grzałkach, pompach i tam, gdzie prąd rozruchowy jest wysoki.
- Układ mieszany bywa najlepszy: przekaźnik steruje cewką stycznika, a stycznik przejmuje obciążenie mocy.
- Zapas prądowy ma znaczenie, ale nie zastępuje właściwej kategorii pracy i odpowiedniej konstrukcji styków.
W budynkach i małej automatyce widzę często błąd polegający na tym, że ktoś próbuje przekaźnikiem załączać coś, co powinno pracować na styczniku. Efekt jest przewidywalny: szybsze zużycie styków, nagrzewanie, a czasem sklejenie kontaktów. Z tego miejsca już tylko krok do pytania, które odmiany faktycznie rozwiązują konkretne zadania lepiej niż zwykły model uniwersalny.
Kiedy lepiej wybrać wersję czasową, bistabilną, termiczną albo bezpieczeństwa
Tu wchodzi praktyka. Nie każdy przekaźnik ma tylko zwierać i rozwierać obwód. Część z nich rozwiązuje bardzo konkretne problemy instalacyjne, a wybór właściwej odmiany potrafi uprościć całą automatykę.
Przekaźnik czasowy porządkuje sekwencję pracy
Przekaźnik czasowy stosuję wtedy, gdy sam moment przełączenia ma znaczenie. Może opóźnić start wentylatora po załączeniu głównego obwodu, odłożyć wyłączenie o kilka lub kilkadziesiąt sekund albo wygenerować pojedynczy impuls. W praktyce to bardzo wygodne rozwiązanie przy oświetleniu schodowym, wentylacji, sterowaniu pompą obiegową czy prostych sekwencjach rozruchu. Dobrze dobrany czasownik nie tylko poprawia komfort, ale też ogranicza niepotrzebne cykle urządzeń.
Przekaźnik bistabilny oszczędza energię
Przekaźnik bistabilny, nazywany też zatrzaskowym, utrzymuje stan po krótkim impulsie. Nie musi być cały czas zasilany, żeby pozostać w pozycji ON lub OFF. To sensowny wybór tam, gdzie liczy się mały pobór energii, prostota sterowania i pamięć stanu po zaniku zasilania. Właśnie dlatego dobrze sprawdza się w oświetleniu, licznikach, układach bateryjnych i instalacjach, w których nie chcę grzać cewki przez cały dzień.
Przekaźnik termiczny chroni silnik, a nie zastępuje sterowania
Ten typ bywa mylony z uniwersalnym elementem łączeniowym, a to błąd. Przekaźnik termiczny reaguje na przeciążenie i wzrost temperatury, dlatego służy głównie do ochrony silników i napędów. Nie nadaje się do precyzyjnego, częstego przełączania obwodów. Jeżeli pracujesz przy pompie, wentylatorze albo mniejszym napędzie, taki element ma sens jako zabezpieczenie, ale nie jako główny łącznik pracy urządzenia.
Przeczytaj również: Symbol mocy na przycisku - Jak odróżnić standby od wyłączenia?
Przekaźnik bezpieczeństwa pilnuje funkcji krytycznych
W obwodach awaryjnych nie wystarcza zwykły przekaźnik z katalogu. Potrzebny jest element, który wspiera diagnostykę, kontroluje stan wejść i często wykorzystuje styki wymuszone, czyli takie, które lepiej odwzorowują rzeczywisty stan aparatu. Tego typu rozwiązanie stosuję przy E-STOP, blokadach drzwi, kurtynach świetlnych i innych układach, w których priorytetem nie jest wygoda, tylko bezpieczne wyłączenie maszyny lub instalacji.
Jeśli mam wybrać jedną rzecz, którą początkujący często pomijają, wskazałbym właśnie funkcję, a nie sam napis na obudowie. To funkcja mówi mi, czy element ma przełączać moc, pilnować czasu, zapamiętywać stan czy chronić napęd. Następny krok to dopasowanie napięcia, prądu i sposobu montażu do realnego obciążenia.
Jak dobrać model do napięcia sterowania i obciążenia
Ja zwykle zaczynam od trzech pytań: czym steruję, czym to urządzenie jest zasilane i jak często będzie się przełączać. Dopiero potem patrzę na napięcie cewki, liczbę styków i sposób montażu. W praktyce spotkasz cewki 5 V, 12 V i 24 V DC oraz 24 V, 110 V i 230 V AC, ale samo napięcie jeszcze niczego nie przesądza.
| Co sprawdzam | Dlaczego ma znaczenie | Na co zwracam uwagę w praktyce |
|---|---|---|
| Napięcie cewki | Muszą się zgadzać warunki zasilania układu sterującego | DC czy AC, tolerancja napięcia, polaryzacja, pobór mocy cewki |
| Rodzaj obciążenia | Inaczej pracuje żarówka, grzałka, silnik i cewka stycznika | Obciążenie rezystancyjne czy indukcyjne, prąd rozruchowy, łuk przy wyłączeniu |
| Prąd i napięcie styków | Zbyt mały zapas skraca życie kontaktów | Zawsze patrzę na parametry dla konkretnego typu obciążenia, nie tylko na wartość ogólną |
| Liczba i układ styków | Decyduje o logice pracy układu | NO, NC, styk przełączny, a czasem kilka niezależnych torów |
| Sposób montażu | Wpływa na serwis i odporność instalacji | Płytka PCB, gniazdo, szyna DIN, złącza śrubowe lub wtykowe |
| Warunki środowiskowe | Temperatura, wilgoć i drgania zmieniają trwałość | Zakres temperatury, klasa ochrony, odporność na wibracje i kurz |
| Tłumienie przepięć | Chroni styk i elektronikę sterującą | Przy cewkach DC stosuję diodę gaszącą, przy AC częściej RC lub warystor |
Przy obciążeniach indukcyjnych ważny jest zapas większy niż przy rezystancyjnych. Prąd rozruchowy bywa wtedy kilka razy wyższy od nominalnego, a styki widzą dużo trudniejsze warunki niż pokazuje sama tabliczka znamionowa. Warto też pamiętać, że przy SSR dochodzi nie tylko kwestia mocy, ale również spadku napięcia i ciepła, które trzeba odprowadzić z obudowy lub rozdzielnicy.
Jeśli układ pracuje często, nie dobieram elementu „na styk”. Wolę zostawić margines, sprawdzić kategorię pracy w karcie katalogowej i upewnić się, że producent podaje parametry dla rzeczywistego obciążenia, a nie tylko wartości orientacyjne. To właśnie ten detal najczęściej decyduje o tym, czy instalacja wytrzyma lata, czy zacznie sprawiać problemy po kilku miesiącach.
Najczęstsze błędy, które skracają życie układu
W praktyce awarie rzadko wynikają z jednego spektakularnego błędu. Częściej składa się na nie kilka drobnych decyzji, które osobno wyglądają niewinnie, a razem robią różnicę. Poniżej zbieram te, które widzę najczęściej.
- Dobór tylko po amperach - prąd znamionowy nie wystarcza, jeśli obciążenie jest indukcyjne albo ma wysoki prąd rozruchowy.
- Ignorowanie napięcia cewki - zbyt niskie napięcie powoduje niestabilne załączanie, a zbyt wysokie przegrzewa cewkę.
- Brak tłumienia przepięć - bez diody, RC lub warystora układ sterujący dostaje impulsy, które skracają życie elektroniki.
- SSR bez chłodzenia - wersja półprzewodnikowa jest cicha i szybka, ale oddaje ciepło i musi mieć zapewnione warunki pracy.
- Pominięcie prądu upływu - przy SSR czasem widać delikatne świecenie LED lub „dziwne” zachowanie małych odbiorników.
- Złe rozdzielenie funkcji - przekaźnik bezpieczeństwa nie powinien być traktowany jak zwykły element do wszystkiego.
- Za mało miejsca w rozdzielnicy - przegrzanie, słaby dostęp serwisowy i przypadkowe uszkodzenia montażowe szybko obniżają trwałość całego układu.
Najbardziej kosztowny błąd to w mojej ocenie mylenie funkcji układu z jego mocą. Możesz mieć element, który formalnie „wytrzymuje” dany prąd, ale w złych warunkach pracy i tak padnie szybciej, niż powinien. Gdy to uporządkujesz, łatwiej przejść do kwestii typowo instalacyjnych, czyli montażu i zastosowań w budynku.
Co sprawdzam przed montażem w rozdzielnicy i automatyce budynku
W budownictwie i automatyce budynkowej przekaźniki pracują w bardzo konkretnych miejscach: przy oświetleniu, pompach, wentylacji, roletach, bramach, sterowaniu ogrzewaniem czy logice szaf sterowniczych. Jeśli mają działać długo i bez niespodzianek, zwracam uwagę nie tylko na sam model, ale też na jego otoczenie. Jedna rzecz bywa ważniejsza od drugiej: dobrze dobrany element w źle zaprojektowanej rozdzielnicy i tak będzie sprawiał kłopoty.
- Sprawdzam oznaczenie styków, żeby instalator nie musiał zgadywać, który tor jest NO, a który NC.
- Zostawiam zapas miejsca na okablowanie, opis i ewentualną wymianę w serwisie.
- Dobieram element do temperatury pracy, bo zamknięta szafa w ciepłym pomieszczeniu działa inaczej niż rozdzielnica w chłodnym garażu.
- Myślę o dostępności zamiennika, zwłaszcza jeśli układ ma być serwisowany przez różne ekipy przez wiele lat.
Jeżeli mam wskazać najpraktyczniejszą zasadę, powiedziałbym tak: najpierw funkcja, potem obciążenie, na końcu wygoda montażu. W dobrze zaprojektowanej instalacji przekaźnik nie rzuca się w oczy, ale robi dokładnie to, czego od niego oczekuję - bez zbędnego grzania, bez przypadkowych przerw i bez zaskoczeń przy pierwszym większym obciążeniu.
