Budowa kondensatora elektrolitycznego bywa myląca, bo z zewnątrz widać tylko aluminiową puszkę, a cała funkcja kryje się w cienkiej warstwie tlenku, separatorze i elektrolitach. W tym tekście rozkładam ten element na części pierwsze: pokazuję jego wnętrze, wyjaśniam, skąd bierze się duża pojemność, czym różnią się główne odmiany i na co patrzeć przy doborze zamiennika. Z perspektywy praktyki to ważne, bo ten pozornie prosty komponent decyduje o stabilności zasilaczy, sterowników i wielu urządzeń spotykanych w instalacjach budynkowych.
Najważniejsze fakty o wnętrzu i działaniu tego elementu
- W typowym kondensatorze aluminiowym dielektrykiem jest bardzo cienka warstwa tlenku glinu, a elektrolit pełni rolę części katody.
- Duża pojemność wynika z ogromnej powierzchni trawionej folii i z ekstremalnie małej grubości warstwy izolującej.
- Element jest spolaryzowany, więc odwrócenie biegunów szybko prowadzi do wzrostu prądu upływu, grzania i uszkodzenia.
- W praktyce spotkasz wersje z ciekłym elektrolitem, polimerowe, hybrydowe i bipolarne, a każda z nich ma inne ograniczenia.
- Przy wymianie nie wystarczy dobrać tylko pojemności. Trzeba sprawdzić też napięcie, temperaturę pracy, ESR, prąd tętnień i wymiary.
Z czego składa się ten element od środka

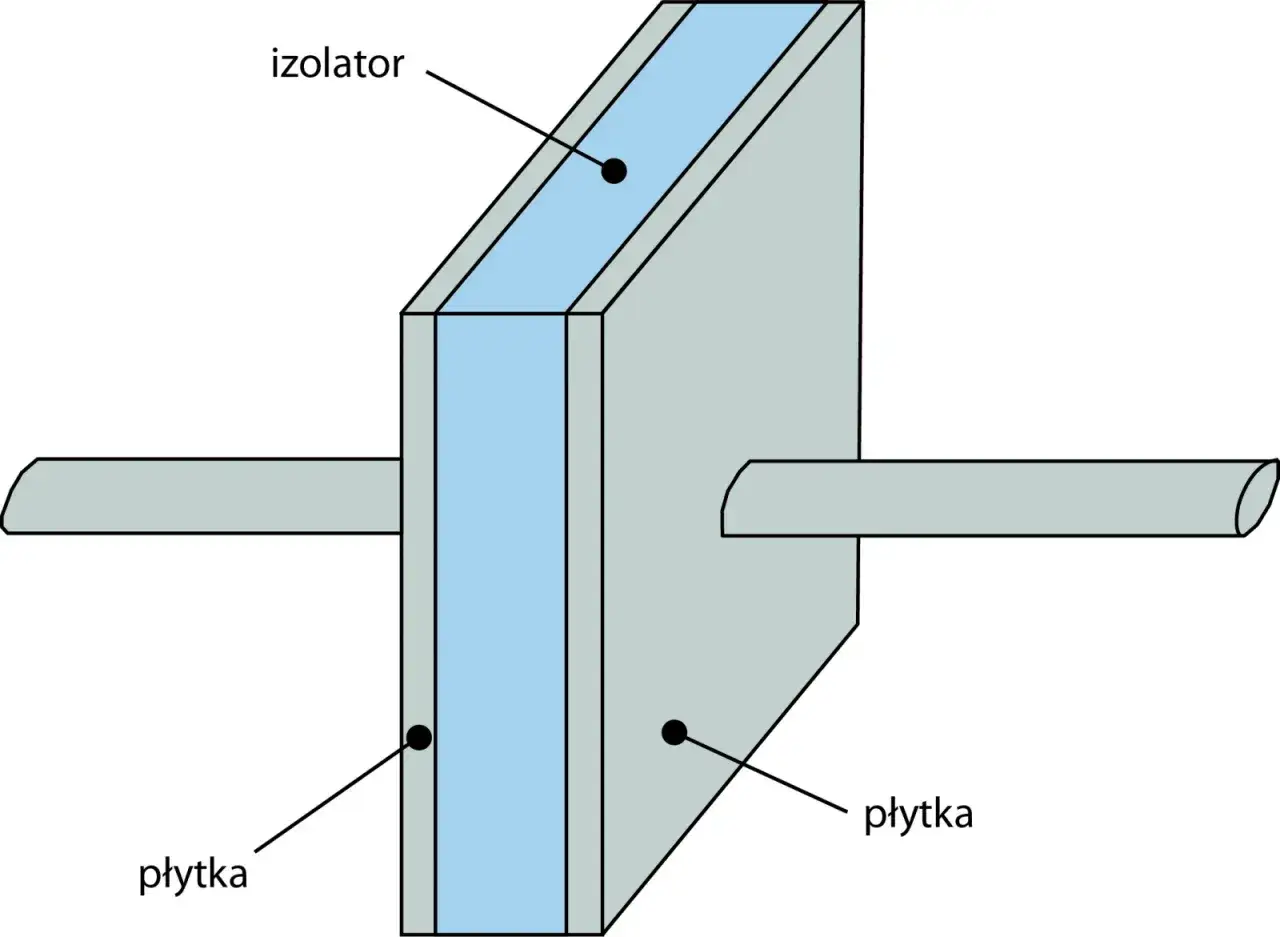

Najprościej mówiąc, klasyczny kondensator aluminiowy to zwinięty pakiet dwóch folii, papieru separatora i elektrolitu zamknięty w metalowej obudowie. Jedna z folii jest anodą, druga pełni funkcję kontaktu katodowego, a między nimi znajduje się bardzo cienka warstwa tlenku glinu, która działa jak dielektryk. To właśnie ten układ odróżnia go od kondensatorów foliowych czy ceramicznych i tłumaczy, dlaczego może mieć tak dużą pojemność przy niewielkich rozmiarach.
| Element wewnętrzny | Rola | Znaczenie praktyczne |
|---|---|---|
| Folia anodowa | Ma duże, trawione powierzchnie i na niej tworzona jest warstwa tlenku | Im większa powierzchnia, tym większa pojemność przy tej samej objętości |
| Warstwa tlenku glinu | Stanowi dielektryk | Jej grubość decyduje o wytrzymałości napięciowej i o polaryzacji elementu |
| Separator papierowy | Oddziela folie i magazynuje elektrolit | Utrzymuje kontakt jonowy, ale nie dopuszcza do zwarcia między elektrodami |
| Elektrolit | Przewodzi ładunek i współtworzy katodę | Silnie wpływa na ESR, trwałość i zachowanie w wysokiej temperaturze |
| Folia katodowa | Stanowi powierzchnię kontaktową dla prądu | Ułatwia przepływ prądu i poprawia parametry przy większych tętnieniach |
| Obudowa, korek i odpowietrzenie | Chronią element i odprowadzają nadciśnienie | W razie awarii mogą ograniczyć skutki wzrostu ciśnienia wewnątrz |
W nowocześniejszych odmianach elektrolit bywa ciekły, polimerowy albo hybrydowy, ale zasada pozostaje podobna: warstwa tlenku izoluje, a elektrolit odpowiada za przewodzenie po stronie katody. Ja zwykle zaczynam analizę właśnie od tego, bo dopiero znając wnętrze elementu, można sensownie ocenić jego parametry i ograniczenia. To prowadzi do najważniejszego pytania, czyli skąd bierze się tak duża pojemność z tak małej objętości.
Dlaczego ta konstrukcja daje dużą pojemność

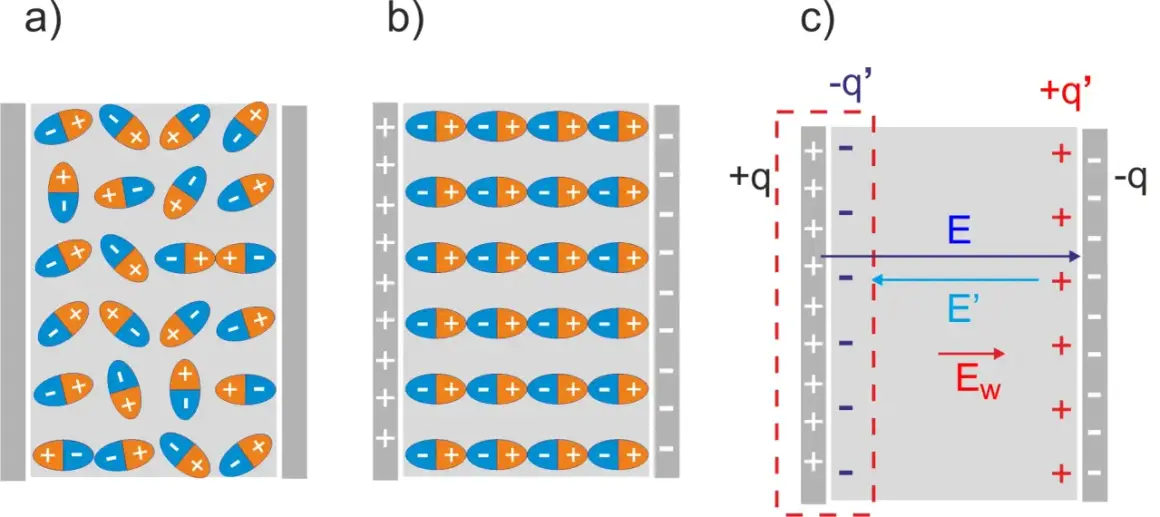

W uproszczeniu pojemność kondensatora rośnie, gdy rośnie powierzchnia elektrod i przenikalność dielektryka, a maleje, gdy rośnie grubość warstwy izolującej. Zapisuje się to skrótowo jako C ∝ εA/d. W kondensatorze elektrolitycznym producent robi dwa rzeczy naraz: mocno zwiększa powierzchnię folii przez trawienie i tworzy wyjątkowo cienką warstwę tlenku, która staje się dielektrykiem.
Ta warstwa nie jest przypadkowa. Jest tworzona w procesie formowania elektrochemicznego i jej grubość zależy od napięcia, przy którym element został uformowany. W praktyce mówi się, że rośnie proporcjonalnie do napięcia formowania, mniej więcej o 1,2 nm na każdy wolt. To bardzo mało, ale właśnie dlatego kondensator elektrolityczny może mieć dużą pojemność, mimo że fizycznie jest niewielki.
Jest tu jednak ważny haczyk: ten typ elementu jest spolaryzowany. Warstwa tlenku zachowuje się poprawnie tylko przy odpowiedniej biegunowości. Gdy napięcie zostanie odwrócone, dielektryk zaczyna się degradować, a prąd upływu rośnie bardzo szybko. W praktyce oznacza to:
- większe grzanie się elementu,
- spadek pojemności i wzrost strat,
- możliwe wybrzuszenie obudowy lub zadziałanie odpowietrzenia,
- trwałe uszkodzenie przy dłuższym błędnym podłączeniu.
Właśnie dlatego kondensator elektrolityczny zawsze trzeba czytać nie tylko jako wartość w mikrofaradach, ale jako układ chemiczno-elektryczny, który żyje we właściwym zakresie napięcia i temperatury. A skoro już wiemy, skąd bierze się jego pojemność, warto zobaczyć, jakie odmiany konstrukcyjne spotyka się najczęściej w praktyce.
Jakie odmiany spotyka się najczęściej
W rozmowie o elektrolitach najczęściej chodzi o aluminiowe kondensatory z ciekłym elektrolitem, ale rynek jest szerszy. Różnice między odmianami nie wynikają wyłącznie z obudowy, tylko z tego, co dzieje się wewnątrz. To właśnie tam rozstrzyga się, czy element lepiej zniesie temperaturę, tętnienia prądu czy długą pracę w zasilaczu impulsowym.
| Typ | Co jest wewnątrz | Plusy | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| Klasyczny aluminiowy z ciekłym elektrolitem | Trawione folie, papier separatora i płynny elektrolit | Duża pojemność, dobra dostępność, niski koszt | Wrażliwość na temperaturę i wysychanie elektrolitu | Zasilacze, sprzęt AGD, automatyka, płyty sterujące |
| Polimerowy | Podobna struktura, ale elektrolit ma postać przewodzącego polimeru | Niski ESR, dobra praca przy wysokich tętnieniach | Zwykle wyższa cena, inny profil zachowania przy napięciu i temperaturze | Układy CPU, szybkie przetwornice, płyty główne |
| Hybrydowy | Połączenie elektrolitu ciekłego i polimerowego | Dobry kompromis między trwałością a parametrami dynamicznymi | Nie zawsze zastępuje klasyczny typ 1:1 | Nowoczesne zasilacze, elektronika przemysłowa |
| Bipolarny | Układ przystosowany do pracy przy zmiennej polaryzacji | Może pracować w torach AC i w sprzęganiu sygnałów | Zazwyczaj ma gorsze parametry niż spolaryzowany odpowiednik | Audio, filtry, układy z sygnałem przemiennym |
Ja w praktyce rozróżniam te odmiany nie po samym napisie na obudowie, lecz po wymaganiach układu. Jeśli liczy się niskie ESR i szybka odpowiedź na tętnienia, polimer bywa lepszy. Jeśli potrzebna jest duża pojemność przy rozsądnym koszcie, klasyczny aluminiowy nadal ma sens. Ta różnica staje się jeszcze bardziej widoczna, gdy spojrzysz na obudowę i kartę katalogową, bo tam producent zdradza większość kluczowych informacji.
Co widać z zewnątrz i co mówi karta katalogowa
Z zewnątrz kondensator elektrolityczny wygląda prosto, ale oznaczenia na obudowie mówią o nim bardzo dużo. Najważniejszy jest pasek biegunowości, zwykle oznaczający stronę ujemną, oraz nacięcie odpowietrzające na górze obudowy. To nacięcie ma znaczenie bezpieczeństwa, bo pozwala kontrolowanie odprowadzić nadciśnienie w razie awarii. W praktyce właśnie ten detal często odróżnia element sprawny od elementu, który już zaczyna kończyć życie.
W karcie katalogowej patrzę przede wszystkim na kilka parametrów, które mają realne znaczenie przy pracy w urządzeniu:
- Pojemność - określa, ile ładunku element może zgromadzić.
- Napięcie znamionowe - nie jest sugestią, tylko górnym limitem pracy ciągłej.
- Zakres temperatury - zwykle 85°C albo 105°C, a w lepszych seriach jeszcze wyżej.
- Prąd tętnień - to prąd zmienny, który element może przenieść bez nadmiernego nagrzewania.
- ESR - zastępcza rezystancja szeregowa, czyli opór wewnętrzny zamieniający część energii w ciepło.
- Trwałość - liczba godzin podana dla określonej temperatury i obciążenia, a nie gwarancja w każdych warunkach.
Warto też pamiętać, że temperatura obudowy i temperatura wnętrza to nie to samo. Kondensator pracujący obok radiatora albo w szczelnej obudowie zasilacza starzeje się szybciej, nawet jeśli nominalnie mieści się w parametrach. Dlatego sam nadruk na puszce to za mało, żeby ocenić element poprawnie. Z tego wynika kolejny temat, czyli najczęstsze błędy przy montażu i eksploatacji.
Najczęstsze błędy przy montażu i eksploatacji
W przypadku elektrolitów większość awarii nie bierze się z „złego egzemplarza”, tylko z pracy poza warunkami, do których ten element został zaprojektowany. Najczęściej widzę te same pomyłki, niezależnie od tego, czy chodzi o zasilacz, sterownik oświetlenia LED, czy układ automatyki budynkowej.
- Odwrócenie polaryzacji - nawet krótkie może uszkodzić warstwę tlenku i wywołać gwałtowny wzrost prądu upływu.
- Zbyt mały zapas napięcia - szczególnie groźny przy zasilaczach sieciowych i skokach napięcia w instalacji.
- Praca w wysokiej temperaturze - przyspiesza wysychanie elektrolitu i wzrost ESR.
- Ignorowanie prądu tętnień - powoduje grzanie wewnętrzne, choć napięcie nominalnie może być poprawne.
- Wstawienie zamiennika o innym ESR - układ może zacząć działać niestabilnie albo generować większe zakłócenia.
- Łączenie szeregowe bez wyrównania napięć - bez rezystorów balansujących jeden element może dostać zbyt duże obciążenie.
Jeśli kondensator zaczyna puchnąć, przeciekać albo powoduje resetowanie urządzenia, problem rzadko kończy się na samym „wymień na taki sam pojemnościowo”. W praktyce trzeba zadać sobie pytanie, dlaczego ten element padł. Jeśli źródłem było przegrzewanie albo duży ripple current, nowy egzemplarz o identycznej pojemności może znowu się poddać. I właśnie dlatego dobór zamiennika wymaga czegoś więcej niż tylko porównania mikrofaradów.
Jak dobrać zamiennik bez zgadywania
Przy wymianie elektrolitu ja zawsze zaczynam od danych z urządzenia, a nie od tego, co akurat jest pod ręką. Sam parametr pojemności jest ważny, ale nie jest najważniejszy. W wielu naprawach to właśnie niedopasowane ESR, zbyt niska temperatura pracy albo za mały prąd tętnień decydują o tym, czy naprawa wytrzyma miesiąc, czy kilka lat.
- Dobierz taką samą pojemność, chyba że dokumentacja układu dopuszcza zmianę.
- Nie schodź z napięciem znamionowym poniżej oryginału, a jeśli masz miejsce, zostaw zapas.
- W gorących urządzeniach wybieraj serie 105°C, bo 85°C to często za mało.
- Sprawdź ESR i prąd tętnień, bo od nich zależy nagrzewanie i stabilność zasilania.
- Zwróć uwagę na wymiary i raster wyprowadzeń, żeby element fizycznie pasował do płytki.
- Nie zakładaj, że większa pojemność zawsze jest lepsza. W niektórych zasilaczach może to zaburzyć rozruch albo pracę regulacji.
W urządzeniach spotykanych w budownictwie, na przykład w zasilaczach LED, sterownikach HVAC, domofonach i centralach automatyki, te niuanse robią dużą różnicę. Ja patrzę na to tak: dobry zamiennik ma pasować nie tylko elektrycznie, ale też termicznie i mechanicznie. To zamyka pętlę między teorią a tym, co naprawdę dzieje się w obudowie urządzenia.
Co sprawdzam, gdy oceniam ten element w urządzeniu
Jeśli mam ocenić kondensator elektrolityczny w realnym sprzęcie, najpierw patrzę na trzy rzeczy: temperaturę pracy, tętnienia prądu i objawy starzenia. Spuchnięty top, wyciek elektrolitu, przebarwienia koszulki termokurczliwej albo niestabilna praca zasilacza to sygnały, że element może jeszcze wyglądać poprawnie, ale elektrycznie już nie trzyma parametrów. Często właśnie ESR rośnie wcześniej niż pojemność spada na tyle, by dało się to zauważyć gołym okiem.
Jeżeli chcesz zapamiętać tylko jedną rzecz, niech będzie to ta: kondensator elektrolityczny jest prosty konstrukcyjnie, ale wrażliwy na warunki pracy. Przy wymianie lub doborze zamiennika nie wystarczy odtworzyć samej wartości w µF. Trzeba sprawdzić także napięcie, temperaturę, ESR, prąd tętnień i wymiary, bo właśnie te parametry najczęściej decydują o trwałości całego układu. W praktyce dobrze dobrany element nie jest tym najtańszym, tylko tym, który wytrzyma konkretne środowisko pracy bez niespodzianek.
