Czujniki Halla da się sprawdzić szybko, ale tylko wtedy, gdy najpierw wiadomo, z jakim typem wyjścia ma się do czynienia. Ja zaczynam od zasilania i rozpoznania sygnału, bo bez tej kolejności łatwo uznać sprawny element za uszkodzony. W tym artykule pokazuję, jak sprawdzić czujnik Halla bez zgadywania: od prostego pomiaru multimetrem, przez interpretację reakcji na magnes, aż po sytuacje, w których problem leży w montażu, a nie w samym układzie.
Najkrótsza droga do sprawdzenia czujnika Halla
- Najpierw rozpoznaj typ czujnika: cyfrowy, analogowy, zatrzaskowy albo 2-przewodowy.
- W cyfrowych Hallach szukaj przełączenia między stanem niskim a wysokim lub wysoką impedancją.
- Przy wyjściu open-drain potrzebny jest rezystor podciągający, inaczej pomiar bywa mylący.
- Jeśli czujnik nie reaguje, bardzo często winny jest magnes, odległość, polaryzacja albo wiązka przewodów.
- W czujnikach PWM, analogowych i 2-przewodowych oscyloskop daje więcej niż zwykły multimetr.
Najpierw rozpoznaj typ czujnika, bo od tego zależy cały test
Zanim podłączę miernik, chcę wiedzieć, czy mam do czynienia z cyfrowym przełącznikiem, liniowym sensorem analogowym, wersją zatrzaskową czy czujnikiem 2-przewodowym. To nie jest detal techniczny na później, tylko fundament diagnozy: każdy z tych układów zachowuje się inaczej i daje inne objawy usterki. W praktyce najwięcej pomyłek bierze się właśnie z tego, że ktoś mierzy dobry czujnik tak, jakby był innym modelem.
| Typ czujnika | Jak zachowuje się wyjście | Jak go testuję |
|---|---|---|
| Cyfrowy open-drain | Po przekroczeniu progu pola wyjście schodzi do stanu niskiego, a po spadku pola wraca do wysokiej impedancji. | Sprawdzam napięcie na wyjściu z rezystorem podciągającym. |
| Cyfrowy push-pull | Układ aktywnie wymusza stan niski albo wysoki. | Mierzę przejście między około 0 V a napięciem zasilania. |
| Zatrzaskowy | Zmienia stan po zadziałaniu odpowiedniej polaryzacji i trzyma go do momentu pojawienia się przeciwnego pola. | Sprawdzam oba bieguny magnesu, nie tylko jeden. |
| Analogowy liniowy | Przy braku pola często daje napięcie bliskie połowie zasilania, a przy polu przesuwa się w stronę 0 V albo VCC. | Patrzę, czy sygnał płynnie zmienia się wraz z odległością magnesu. |
| 2-przewodowy | Sygnał jest kodowany zmianą prądu w linii zasilania, a nie klasycznym napięciem na osobnym pinie wyjściowym. | Nie opieram się na zwykłym teście napięcia, tylko na procedurze producenta lub pomiarze prądu. |
W cyfrowych Hallach ważna jest też histereza, czyli różnica między punktem zadziałania a punktem odpuszczenia. Dzięki niej czujnik nie „telepie się” przy granicy pola, gdy drga magnes albo wibruje maszyna. Jeśli tego nie uwzględnisz, możesz uznać powolną, ale poprawną reakcję za błąd. Gdy typ układu jest już jasny, można przejść do prostego testu w warunkach warsztatowych lub na maszynie.

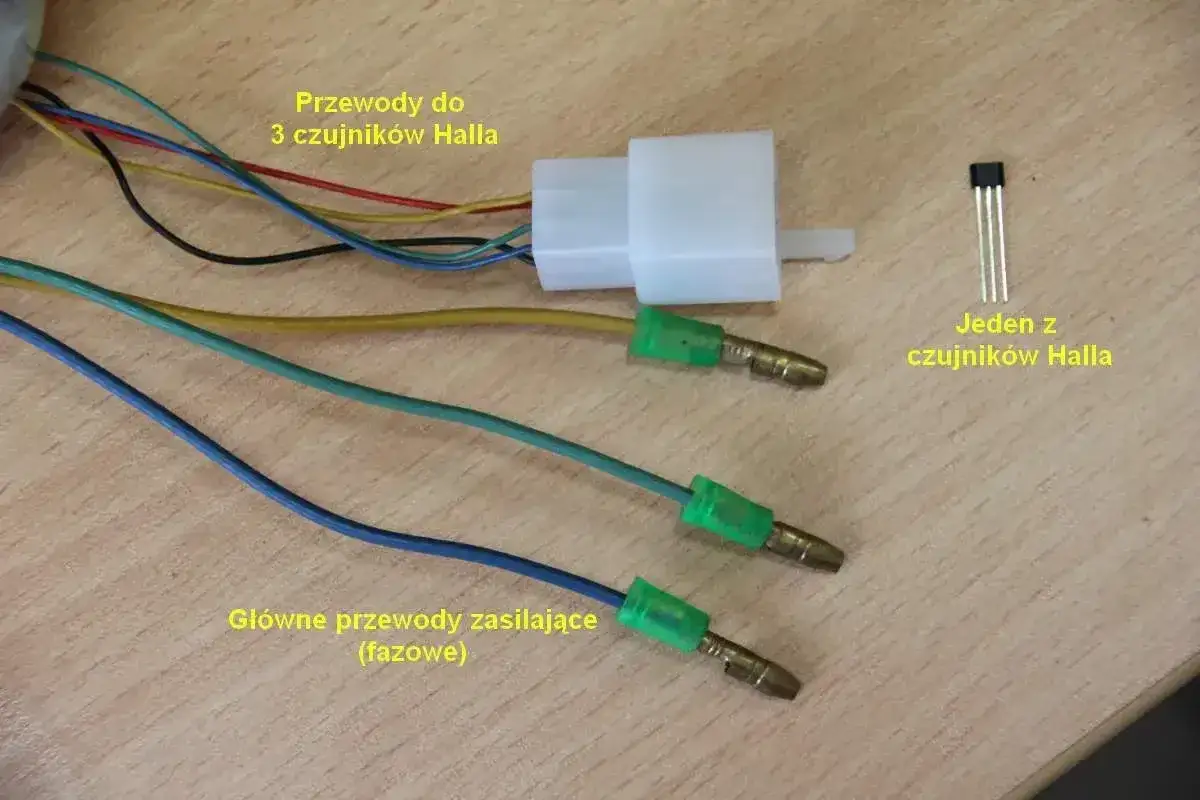

Sprawdzenie multimetrem krok po kroku
Ja zawsze zaczynam od multimetru ustawionego na pomiar napięcia stałego. Pomiar oporności ma sens tylko przy odłączonym zasilaniu i raczej do kontroli wiązki, nie do oceny reakcji sensora na magnes. Jeśli czujnik jest zamontowany w pojeździe, bramie, maszynie albo urządzeniu pomiarowym, najpierw sprawdzam pinout, bo zamiana zasilania z wyjściem potrafi dać dokładnie taki sam objaw jak uszkodzony element.
- Sprawdź zasilanie i masę. Mierzę napięcie między VCC i GND przy samym czujniku. Bez stabilnego zasilania dalszy test nie ma sensu.
- Ustal, czy wyjście wymaga podciągania. Jeśli to open-drain lub open-collector, bez rezystora podciągającego wynik będzie nieczytelny albo pływający.
- Zmierz napięcie wyjściowe bez magnesu. W układzie analogowym często zobaczysz okolice połowy zasilania, na przykład około 1,65 V przy 3,3 V albo około 2,5 V przy 5 V.
- Zbliż magnes powoli. Nie robię tego „na raz”, tylko przesuwam go po kilka milimetrów, bo dzięki temu łatwiej zobaczyć punkt przełączenia.
- Sprawdź właściwą polaryzację. W czujniku zatrzaskowym i części wersji unipolarnych jeden biegun działa, a drugi nie zrobi nic.
- Odsuń magnes i obserwuj powrót do stanu początkowego. Jeśli układ ma histerezę, powrót nie nastąpi dokładnie w tym samym miejscu, w którym nastąpiło zadziałanie.
- Jeśli czujnik pracuje na kole, tarczy albo zębatce, testuj ruchem elementu roboczego. Przy czujnikach prędkości to zwykle daje bardziej wiarygodny obraz niż machanie samym magnesem.
Uwaga: jeśli masz sensor z wyjściem open-drain, a na linii nie ma podciągnięcia, multimetr może pokazać „coś”, co wygląda jak awaria, choć układ jest sprawny. Właśnie dlatego przy diagnozie nie wolno odrywać testu od konkretnego typu wyjścia. Jeśli po tym pomiarze wynik nadal jest niejednoznaczny, trzeba go odczytać w kontekście progu zadziałania i rodzaju sygnału.
Jak odczytać wynik pomiaru i nie pomylić go z awarią
Najwięcej czasu oszczędzam wtedy, gdy nie interpretuję pojedynczej liczby, tylko cały wzorzec zachowania. Stałe 0 V nie zawsze oznacza uszkodzenie, tak samo jak stałe napięcie zasilania nie zawsze oznacza, że czujnik jest martwy. Liczy się to, czy sygnał zmienia się zgodnie z typem wyjścia, zasięgiem magnesu i progiem zadziałania.
| Wynik pomiaru | Co może oznaczać | Co sprawdzam dalej |
|---|---|---|
| Wyjście open-drain ma 0 V cały czas | Czujnik jest stale aktywny, linia jest zwarta do masy albo pole magnetyczne jest cały czas za mocne. | Sprawdzam odległość magnesu, biegun, pull-up i stan przewodu sygnałowego. |
| Wyjście open-drain ma cały czas poziom wysoki | Czujnik nie widzi pola, magnes jest za daleko albo linia jest przerwana. | Zmniejszam szczelinę, testuję drugi magnes i weryfikuję ciągłość przewodów. |
| Analogowy Hall pokazuje około połowy zasilania i reaguje na magnes | To zachowanie prawidłowe przy braku pola lub w pobliżu punktu neutralnego. | Sprawdzam, czy sygnał przesuwa się w stronę 0 V albo VCC po zbliżeniu magnesu. |
| Analogowy Hall stoi przy jednym z biegunów zasilania | Układ jest w nasyceniu, pole jest za silne albo montaż nie odpowiada zakresowi pracy. | Zmniejszam odległość albo sprawdzam, czy dobrano właściwy model sensora. |
| Sygnał skacze, ale nie przełącza się pewnie | Pole jest zbyt blisko progu, a histereza ujawnia brak marginesu. | Weryfikuję geometrię montażu, pozycję magnesu i stabilność zasilania. |
W praktyce progi zadziałania cyfrowych Halli bywają ustawione na kilka miliTesla, ale w niektórych wersjach są wyraźnie wyższe. To dlatego ten sam magnes potrafi uruchomić jeden sensor i nie zrobić nic w innym, choć oba wyglądają podobnie. Jeżeli wynik jest graniczny, nie zakładam od razu uszkodzenia, tylko sprawdzam margines pola, a dopiero potem sam element. Dzięki temu łatwiej oddzielić prawdziwą usterkę od źle dobranej geometrii montażu.
Dlaczego czujnik nie reaguje mimo poprawnego zasilania
To najczęstszy scenariusz w terenie: napięcie jest, przewody wyglądają dobrze, a sygnał milczy. Najpierw szukam przyczyny w polu magnetycznym i montażu, dopiero później w elektronice. Z doświadczenia wiem, że w takich przypadkach czujnik bywa sprawny, tylko nie dostaje warunków, w których ma prawo zadziałać.
- Pole jest za słabe albo za daleko. Jeśli magnes nie przekracza progu zadziałania, czujnik nie przełączy się w ogóle. Pomaga zmiana odległości, większy magnes albo kontrola pola gaussomierzem.
- Użyty jest zły biegun. Czujnik unipolarny reaguje tylko na jedną polaryzację, a zatrzaskowy wymaga obu biegunów w odpowiedniej kolejności. To częsty błąd przy testach „na szybko”.
- Magnes i sensor są źle ustawione względem osi działania. Nie każdy Hall lubi to samo ustawienie. Czasem różnica kilku milimetrów decyduje o tym, czy układ pracuje stabilnie, czy tylko „coś łapie”.
- Metalowa okolica psuje rozkład pola. Stalowy wspornik, obudowa albo zbyt bliski element ferromagnetyczny potrafi odciągnąć strumień i osłabić sygnał przy samym sensorze.
- Patrzysz na niewłaściwą stronę obudowy. W wielu czujnikach „czystszy” sygnał otrzymasz od strony czoła oznaczonego nadrukiem niż od strony przeciwnej. Przy diagnozie ma to znaczenie, zwłaszcza przy małym marginesie pola.
- Problemem jest temperatura albo zasilanie. Progi przełączania zmieniają się z temperaturą i napięciem, więc układ, który działa na stole, może zachowywać się inaczej na mrozie, w rozgrzanej maszynie albo przy słabym zasilaczu.
Jeżeli po tych sprawdzeniach dalej nie ma reakcji, dopiero wtedy zaczynam traktować sam sensor jako głównego podejrzanego. Do tego momentu bardziej podejrzane są geometria, odległość i polaryzacja niż sam układ scalony. A gdy sygnał nie jest czystym stanem logicznym, tylko przebiegiem impulsowym, potrzebne jest już inne narzędzie niż sam multimetr.
Kiedy multimetr nie wystarczy i warto sięgnąć po oscyloskop
Multimetr świetnie nadaje się do szybkiej selekcji usterek, ale nie pokaże wszystkiego. Jeśli czujnik daje PWM, impulsy prędkości, sygnał w układzie 2-przewodowym albo reaguje niestabilnie na wibracje, oscyloskop skraca diagnostykę o połowę. Ja sięgam po niego zawsze wtedy, gdy napięcie wygląda poprawnie, a mimo to sterownik nie widzi sygnału.
- Sprawdzam, czy sygnał naprawdę przełącza się między stanami. Na ekranie od razu widać, czy problemem jest brak przełączenia, czy tylko zbyt wolne zbocze.
- Patrzę na zakłócenia i zaniki impulsów. Przy drgającej wiązce, słabej masie albo zakłóceniach od silnika sygnał może wyglądać poprawnie tylko „na ułamek sekundy”.
- Oceniam wypełnienie PWM. W czujnikach impulsowych i PWM to właśnie wypełnienie, a nie samo napięcie, niesie informację o położeniu lub prędkości.
- Weryfikuję sygnał 2-przewodowy. Tu mierzy się raczej zachowanie prądu i odpowiedź układu na zmianę pola, więc zwykłe 0/12 V może nie powiedzieć nic sensownego.
- Sprawdzam, czy wyjście nie jest zbyt mocno obciążone. Zbyt mały rezystor podciągający, długa wiązka albo duża pojemność przewodu potrafią spowolnić zbocza i dać pozornie „martwy” sygnał.
W praktyce oscyloskop pokazuje mi to, czego nie da się wyczytać z samego napięcia średniego: stabilność okresu, czystość zbocza i to, czy czujnik gubi sygnał przy ruchu. Gdy przebieg jest poprawny na czujniku, a sterownik nadal zgłasza błąd, problem często leży już po stronie wejścia w module, a nie w samym Hallu. To prowadzi do ostatniego kroku, czyli sprawdzenia całej instalacji przed wymianą części.
Co sprawdzam przed wymianą, żeby nie kupować czujnika na ślepo
Jeśli mam już wątpliwości co do sensora, nie zamawiam nowego od razu. Najpierw sprawdzam elementy, które najczęściej psują diagnozę i kosztują najmniej czasu, a niekiedy ratują też niepotrzebny zakup. W wielu instalacjach to właśnie przewód, złącze albo magnes okazują się winowajcą, nie sam czujnik.
- Stan złącza, pinów i masy przy samym czujniku.
- Zgodność pinoutu z dokumentacją, zwłaszcza przy zamiennikach.
- Obecność rezystora podciągającego, jeśli wyjście jest typu open-drain.
- Odległość magnesu od aktywnej części sensora i mechaniczny luz w prowadzeniu.
- Stan elementów ferromagnetycznych w pobliżu, które mogą zaburzać pole.
- Poprawność typu czujnika: unipolarny, bipolarowy, zatrzaskowy, analogowy albo 2-przewodowy.
Dopiero po takim przeglądzie wymiana ma sens i zwykle kończy temat bez kolejnych prób oraz kosztów. W praktyce najwięcej błędów wynika nie z samego czujnika Halla, ale z tego, że ktoś testuje go bez uwzględnienia typu wyjścia, progu zadziałania i geometrii pola. Jeśli podejdziesz do diagnozy w tej kolejności, szybko odróżnisz realną awarię od problemu z montażem, okablowaniem albo magnesem.
