W instalacjach elektrycznych sama wartość napięcia i prądu nie mówi jeszcze wszystkiego. O tym, ile energii urządzenie naprawdę zamienia na ciepło, ruch albo inną użyteczną pracę, decyduje przede wszystkim moc czynna oraz to, czy obciążenie jest rezystancyjne, indukcyjne albo mieszane. Poniżej rozkładam ten temat na prosty wzór, pokazuję najważniejsze warianty obliczeń i wskazuję, gdzie w praktyce najłatwiej popełnić błąd.
Najkrótsza droga do poprawnego obliczenia mocy czynnej
- Prąd stały i czyste obciążenie rezystancyjne liczy się najprościej: P = U · I.
- W obwodzie prądu przemiennego trzeba uwzględnić współczynnik mocy: P = U · I · cosφ.
- W układzie trójfazowym symetrycznym najczęściej używa się wzoru P = √3 · U · I · cosφ.
- U i I w tych wzorach to wartości skuteczne, a nie amplitudy.
- Różnica między W, VA i var jest ważna przy doborze zabezpieczeń, przewodów i zasilaczy.
- Jeśli odbiornik ma elektronikę, falownik albo zasilacz impulsowy, sam prosty wzór może nie wystarczyć do oceny rzeczywistego poboru.
Co naprawdę opisuje moc czynna
Ja zawsze zaczynam od jednego rozróżnienia: moc czynna to ta część energii, która rzeczywiście wykonuje pracę. W grzałce zamienia się na ciepło, w silniku na ruch, w oświetleniu na światło, a w odbiorniku z elektroniką na pracę układu i straty cieplne. To dlatego właśnie ta wielkość jest podstawą rozliczania zużycia energii w kWh.
W obwodzie prądu stałego sprawa jest prosta, bo napięcie i prąd są stałe w czasie. W prądzie przemiennym sytuacja robi się ciekawsza: napięcie i prąd zmieniają się sinusoidalnie, a do tego mogą być przesunięte w fazie. Wtedy nie wystarczy już samo przemnożenie U i I, bo część energii krąży między źródłem a odbiornikiem zamiast zamieniać się na pracę użyteczną.
W praktyce moc czynna jest więc średnią wartością mocy chwilowej w czasie jednego okresu. To właśnie ta definicja dobrze tłumaczy, dlaczego w prostych odbiornikach wzór jest banalny, a w bardziej złożonych układach trzeba uwzględnić dodatkowe parametry. Następny krok to poznanie wersji wzoru, które stosuje się najczęściej.
Wzory, które faktycznie się stosuje
W elektryce nie ma jednego wzoru na wszystko, ale jest kilka wariantów, które pokrywają większość realnych sytuacji. Najważniejsze jest dobranie ich do rodzaju obwodu i pamiętanie, że przy prądzie przemiennym pracujemy na wartościach skutecznych.
| Sytuacja | Wzór | Kiedy go użyć |
|---|---|---|
| Prąd stały | P = U · I | Gdy napięcie i prąd są stałe w czasie |
| Odbiornik rezystancyjny | P = I² · R lub P = U² / R | Gdy znasz rezystancję i chcesz policzyć moc na grzałce, oporniku albo podobnym elemencie |
| Prąd przemienny sinusoidalny | P = U · I · cosφ | Gdy napięcie i prąd są przesunięte w fazie |
| Układ trójfazowy symetryczny | P = √3 · U · I · cosφ | Gdy liczysz moc zasilania dla sieci 3-fazowej |
| Dowolny przebieg | P = 1/T ∫ u(t) · i(t) dt | Gdy sygnał nie jest sinusoidalny lub chcesz użyć definicji ogólnej |
Najczęstszy błąd polega na wstawianiu do wzoru wartości szczytowych zamiast skutecznych. Dla sieci 230 V nie podstawiamy 325 V, tylko 230 V, bo 230 V to wartość skuteczna. To samo dotyczy prądu: jeśli urządzenie pobiera 10 A, to używamy 10 A, a nie wartości maksymalnej z przebiegu.
Druga rzecz, którą warto zapamiętać, to jednostki. Wynik mocy czynnej podajemy w watach, moc pozorną w woltoamperach, a bierną w warach. Z pozoru drobna różnica, ale przy doborze sprzętu i zabezpieczeń ma duże znaczenie. Teraz pokazuję, jak te wzory wyglądają w realnych obliczeniach.
Jak policzyć wynik na prostych przykładach
Jeżeli ktoś chce naprawdę zrozumieć temat, nie wystarczy sama definicja. Najlepiej widać to na krótkich obliczeniach, bo wtedy od razu wiadomo, kiedy wzór działa, a kiedy trzeba dodać cosφ albo przejść na układ trójfazowy.
Grzałka albo inny odbiornik rezystancyjny
Załóżmy, że mam grzałkę zasilaną z sieci 230 V, przez którą płynie prąd 10 A. Jeśli obciążenie jest praktycznie rezystancyjne, cosφ można przyjąć bliski 1. Obliczenie wygląda wtedy tak:
P = U · I = 230 V · 10 A = 2300 W
To oznacza, że grzałka pobiera około 2,3 kW mocy czynnej. Taki wynik dobrze pokazuje, dlaczego urządzenia grzewcze bardzo szybko przekładają energię elektryczną na ciepło. Jeśli pracują 3 godziny, zużyją około 6,9 kWh energii.
Silnik lub urządzenie z przesunięciem fazowym
Teraz ten sam prąd, ale odbiornik ma charakter indukcyjny, na przykład mały silnik albo sprężarka. Przyjmijmy 230 V, 10 A i cosφ = 0,8. Wtedy:
P = 230 V · 10 A · 0,8 = 1840 W
Widać od razu, że nie cała energia „idzie” na pracę użyteczną. Część związana z polem magnetycznym wraca do źródła, dlatego moc czynna jest mniejsza niż iloczyn U i I. To ważne przy ocenie obciążenia instalacji, bo przewody i zabezpieczenia muszą uwzględniać nie tylko waty, ale też sam prąd.
Przeczytaj również: Kilowat (kW) a kWh - Jak zrozumieć moc i obliczyć zużycie prądu?
Zasilanie trójfazowe w warsztacie albo na budowie
Dla odbiornika 3-fazowego symetrycznego często stosuje się wzór P = √3 · U · I · cosφ. Jeśli mamy sieć 400 V, prąd 16 A i cosφ = 0,9, dostajemy:
P = 1,732 · 400 V · 16 A · 0,9 ≈ 9 976 W
Czyli w przybliżeniu 10 kW. To już poziom, przy którym zaczyna mieć znaczenie nie tylko sama moc urządzenia, ale też sposób rozdziału obciążenia między fazy, długość przewodów i zapas mocy całej instalacji. Właśnie dlatego w praktyce nie liczy się wyłącznie „ile watów”, lecz także „jakim prądem to płynie”.
Na tym etapie dobrze już widać, że sam wzór to dopiero połowa historii. Druga połowa to relacja między mocą czynną, bierną i pozorną, bo bez niej łatwo źle odczytać dane z tabliczki znamionowej lub z miernika.
Czym różni się moc czynna od biernej i pozornej
W codziennej pracy najlepiej myśleć o tych trzech wielkościach jak o zestawie, który opisuje różne aspekty tego samego odbiornika. Moc czynna pokazuje pracę użyteczną, moc bierna opisuje energię wymienianą z polem elektromagnetycznym, a moc pozorna mówi o łącznym obciążeniu napięciem i prądem.
| Wielkość | Symbol | Jednostka | Znaczenie praktyczne |
|---|---|---|---|
| Moc czynna | P | W | Rzeczywista energia zamieniana na pracę, ciepło lub światło |
| Moc bierna | Q | var | Energie okresowo oddawana i pobierana przez elementy indukcyjne i pojemnościowe |
| Moc pozorna | S | VA | Całkowite obciążenie elektryczne widziane przez źródło i instalację |

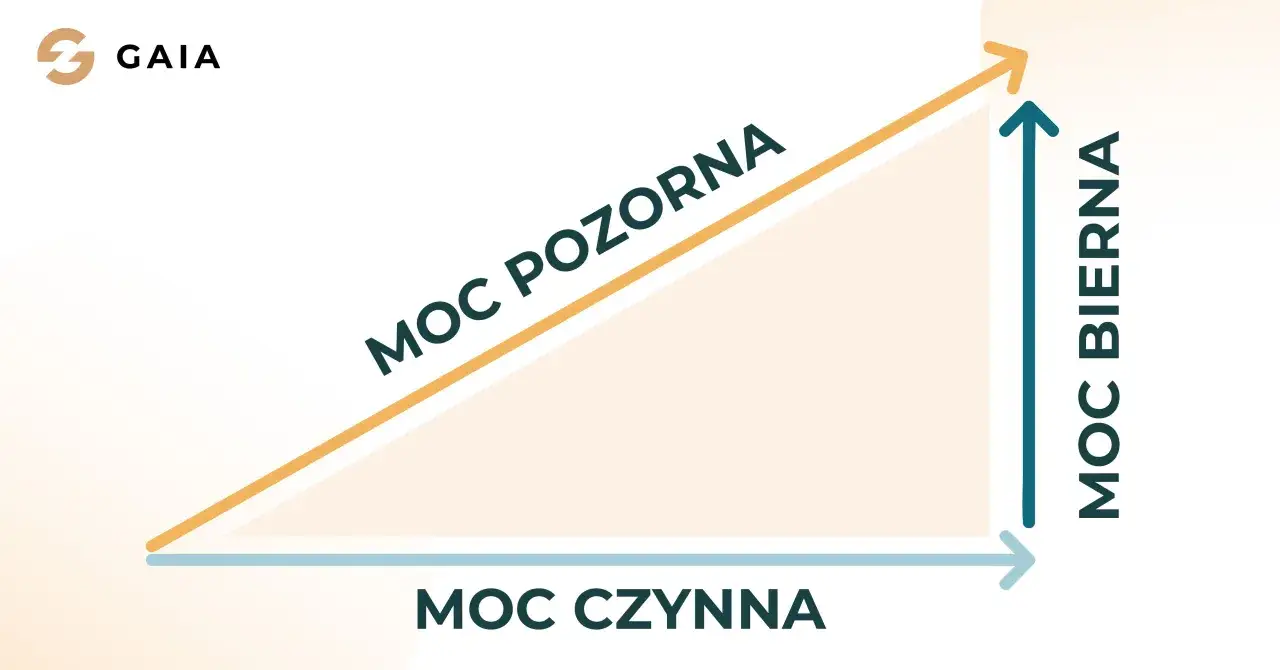

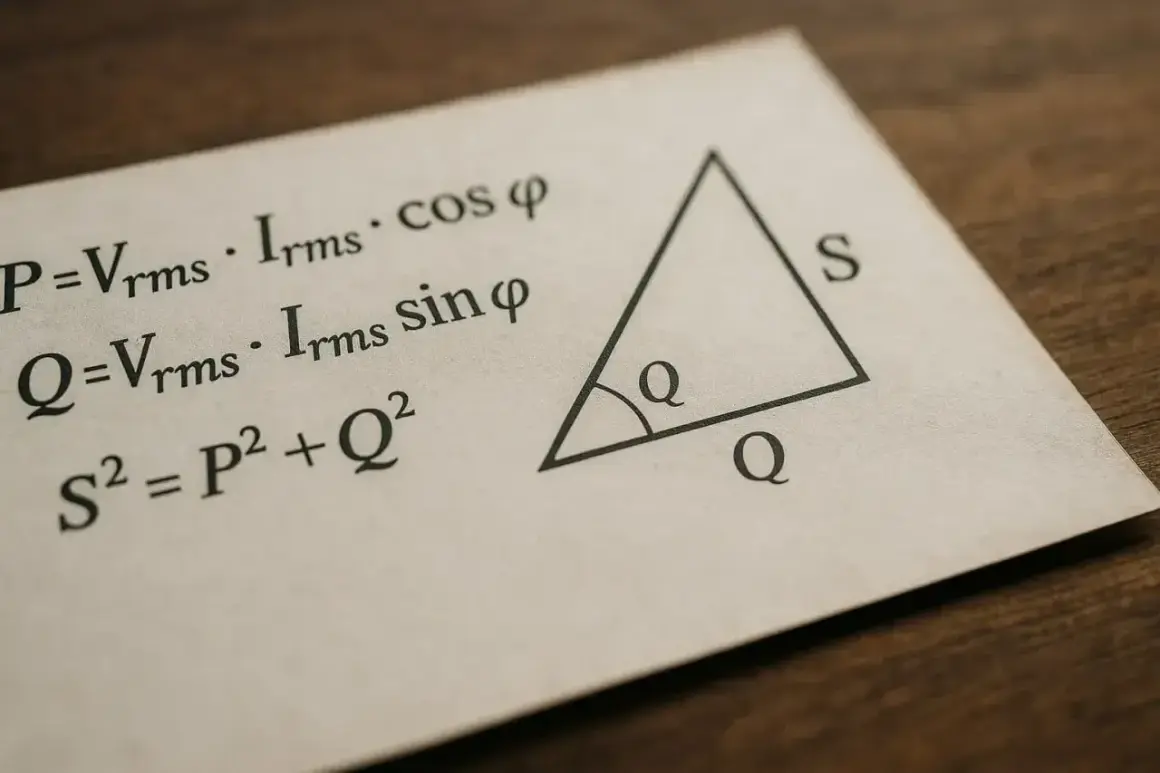

Między tymi wielkościami zachodzi zależność trójkąta mocy: S² = P² + Q². Z kolei współczynnik mocy cosφ jest prostym skrótem informacji o tym, jaka część mocy pozornej staje się mocą czynną. Jeśli cosφ = 1, to S i P są takie same. Jeśli cosφ spada, rośnie różnica między poborem „na papierze” a realną mocą użyteczną.
To właśnie dlatego silniki, transformatory, spawarki czy zasilacze impulsowe trzeba oceniać ostrożniej niż zwykłą grzałkę. Na tabliczce znamionowej możesz zobaczyć na przykład 2 kVA, a nie 2 kW, i to nie jest detal. W praktyce potrafi zadecydować o doborze zabezpieczenia, przewodu albo całego obwodu.
Najczęstsze błędy przy obliczeniach i odczytach
W obliczeniach mocy czynnej najwięcej problemów powodują nie same działania, tylko złe założenia na starcie. Z mojej perspektywy to właśnie one odpowiadają za większość pomyłek w praktyce instalacyjnej.
- Podstawianie wartości szczytowych zamiast skutecznych - dla sieci 230 V używamy 230 V, nie 325 V.
- Pomijanie cosφ - szczególnie przy silnikach, pompach, sprężarkach i zasilaczach.
- Mylenie W z VA - waty opisują moc czynną, a woltoampery moc pozorną.
- Zakładanie, że każde urządzenie jest rezystancyjne - w praktyce tak jest tylko dla części odbiorników, głównie grzewczych.
- Przenoszenie wzoru jednofazowego na trójfazowy bez poprawki - w sieci 3-fazowej pojawia się √3 albo suma mocy faz.
- Ignorowanie przebiegów nieliniowych - przy elektronice, falownikach i ładowarkach wynik z prostego wzoru bywa tylko przybliżeniem.
Do tego dochodzi jeszcze jeden praktyczny błąd: ludzie patrzą tylko na moc urządzenia, a nie na prąd, jaki naprawdę płynie w obwodzie. Przy tej samej mocy prąd może być różny zależnie od napięcia i współczynnika mocy. I właśnie dlatego kolejna sekcja jest bardziej inżynierska niż szkolna.
Jak użyć wyniku przy doborze instalacji i sprzętu
W budynku, warsztacie albo na zapleczu robót wykończeniowych sama wartość mocy ma znaczenie, ale nie jest jedynym kryterium. Zabezpieczenia, gniazda i przewody dobiera się przede wszystkim do prądu, a dopiero pośrednio do mocy. To ważne, bo dwa urządzenia o podobnej mocy mogą obciążać instalację zupełnie inaczej.
Dobry przykład to czajnik i silnik o zbliżonej mocy. Czajnik ma zwykle cosφ bliski 1, więc pobór jest prostszy do przewidzenia. Silnik przy niższym cosφ pobiera większy prąd przy tej samej mocy czynnej, więc bardziej „męczy” instalację. Właśnie dlatego na placu budowy, w warsztacie i w halach technicznych zawsze patrzę nie tylko na kilowaty, ale też na charakter obciążenia.
Jeśli obwód jednofazowy ma zabezpieczenie 16 A przy 230 V, teoretycznie daje to około 3,68 kW. W praktyce nie planuje się pracy ciągłej dokładnie na granicy, bo trzeba zostawić zapas na rozruch i inne odbiorniki. Dla obciążeń długotrwałych rozsądniej przyjąć niższy margines niż przy krótkich, sporadycznych włączeniach. To drobiazg, który często ratuje przed niepotrzebnym wybijaniem zabezpieczeń.
Jeżeli urządzenie ma pracować długo, warto sprawdzić trzy rzeczy: moc czynną, prąd znamionowy i współczynnik mocy. Taki zestaw mówi więcej niż sama liczba na etykiecie. Na tym etapie zostaje już tylko ostatnia rzecz, o której warto pamiętać, zanim uzna się obliczenie za wiarygodne.
Co jeszcze sprawdzam, zanim uznam wynik za pewny
W realnej instalacji nie zakładam automatycznie, że katalogowy wzór oddaje wszystko idealnie. Najpierw sprawdzam, czy odbiornik jest liniowy, czy pracuje z elektroniką, czy obciążenie jest stałe, a może zmienia się w cyklu pracy. W urządzeniach z falownikiem, zasilaczem impulsowym albo regulacją elektroniczną prosty wzór daje sensowny punkt odniesienia, ale nie zawsze pełny obraz.
Jeżeli mam do czynienia z większym odbiornikiem, patrzę też na tabliczkę znamionową, sposób połączenia faz i deklarowany cosφ. Gdy wartości są rozbieżne albo instalacja pracuje blisko granicy możliwości, lepiej oprzeć się na pomiarze niż na obliczeniu „z pamięci”. Właśnie tu najłatwiej odróżnić przybliżenie pomocne w projekcie od wyniku, na którym naprawdę można polegać.
Najpraktyczniejsze podejście jest proste: najpierw wybieram właściwy wzór, potem sprawdzam wartości skuteczne i współczynnik mocy, a na końcu porównuję wynik z realnym obciążeniem instalacji. Taka kolejność oszczędza błędów, zwłaszcza przy doborze urządzeń grzewczych, silników i zasilania trójfazowego.
