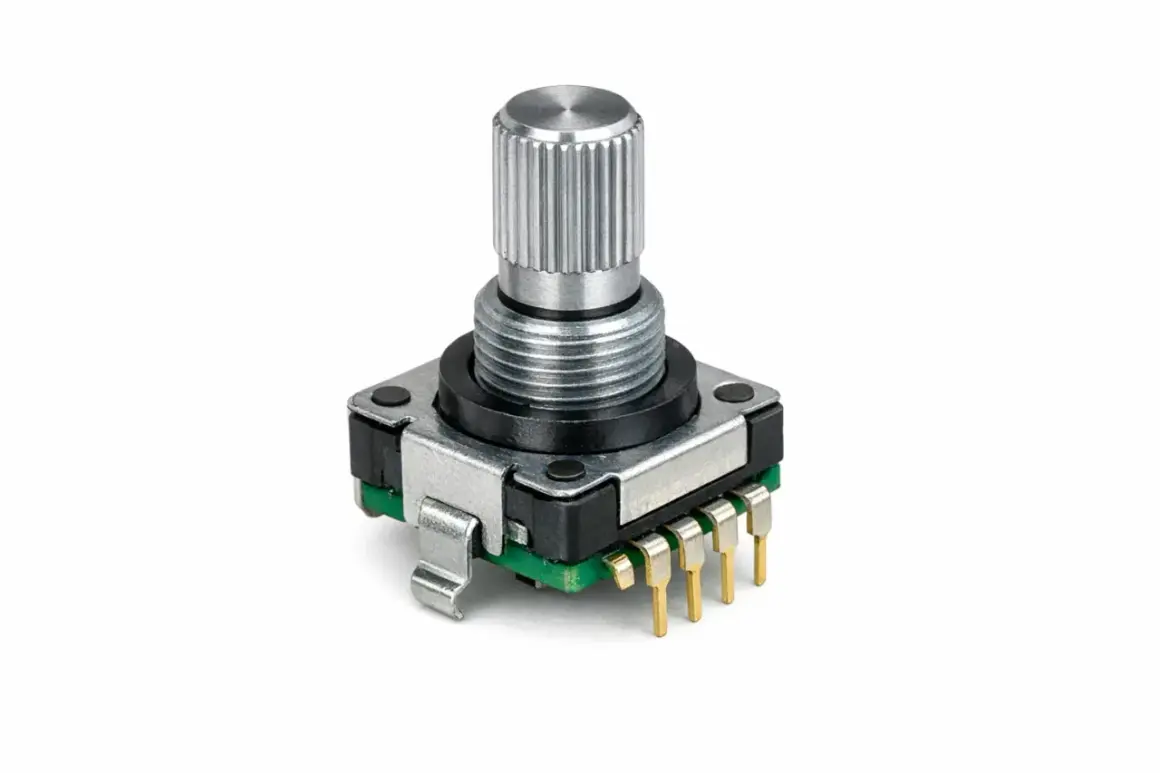

W automatyce enkodery są jednym z tych elementów, których nie widać na pierwszy rzut oka, ale to od nich często zależy płynność, dokładność i powtarzalność ruchu maszyny. Zamieniają obrót wału, przesunięcie liniowe albo kąt pracy mechanizmu na sygnał elektryczny, z którym może pracować PLC, falownik lub napęd serwo. W tym artykule pokazuję, jak działają, czym różnią się wersje inkrementalne i absolutne oraz jak dobrać je do realnych warunków pracy.
Najważniejsze informacje o czujnikach ruchu
- Przekształcają ruch mechaniczny w impulsy albo kod pozycji, dzięki czemu sterownik wie, co dzieje się z osią lub wałem.
- Wersje inkrementalne dobrze sprawdzają się przy pomiarze prędkości i ruchu względnego, a absolutne zachowują pozycję po zaniku zasilania.
- Najczęściej decydują: rozdzielczość, interfejs sygnałowy, napięcie zasilania, sposób montażu i odporność na warunki pracy.
- Problemy w praktyce częściej powodują błędny montaż, zakłócenia w kablu i niezgodność z wejściem sterownika niż sama elektronika.
- W robotyce, przenośnikach, napędach bram i maszynach budowlanych liczy się nie tylko dokładność, ale też odporność na drgania i brud.
Jak czujnik ruchu zamienia obrót na sygnał
W najprostszym ujęciu taki czujnik obserwuje ruch osi, wału albo suwaka i zamienia go na sygnał, który można policzyć lub odczytać cyfrowo. W wersji obrotowej robi to zwykle tarcza optyczna, magnes albo układ na liniale pomiarowym; w wersji liniowej odczytywane jest przesunięcie wzdłuż prowadnicy. Sama zasada jest prosta, ale jej wartość w automatyce jest ogromna, bo sterownik nie musi zgadywać położenia elementu roboczego.
W odmianie inkrementalnej najważniejsze są kanały A i B przesunięte względem siebie w fazie. Na ich podstawie elektronika rozpoznaje zarówno ruch, jak i kierunek. Dodatkowy kanał Z daje pojedynczy impuls odniesienia na obrót i pomaga wrócić do punktu bazowego po uruchomieniu. W praktyce to oznacza, że układ liczy zmiany, a nie zna pozycji bezwzględnej od pierwszej chwili pracy.
W odmianie absolutnej każda pozycja ma własny kod. Dzięki temu po zaniku zasilania sterownik nadal wie, gdzie znajduje się oś, bez wykonywania pełnego zerowania. To właśnie ta różnica najczęściej przesądza o wyborze rozwiązania w maszynach, które nie mogą tracić pozycji po restarcie.
Ta różnica prowadzi wprost do pytania, który wariant faktycznie ma sens w danej aplikacji.
Rodzaje enkoderów i kiedy każdy z nich ma sens
W praktyce najczęściej wybiera się między rozwiązaniem inkrementalnym a absolutnym, ale pod spodem dochodzi jeszcze technologia pomiaru i forma mechaniczna. Ja zwykle zaczynam od pytania: czy sterownik ma po prostu liczyć impulsy, czy ma dostać gotową pozycję bez procedury bazowania? To pytanie oszczędza więcej czasu niż analiza samej nazwy z katalogu.
| Typ | Co przekazuje | Najmocniejsza strona | Ograniczenie | Najlepsze zastosowanie |
|---|---|---|---|---|
| Inkrementalny | Impulsy, kierunek i prędkość | Prosta integracja i zwykle niższy koszt | Po zaniku zasilania trzeba odtworzyć pozycję | Przenośniki, proste osie, kontrola prędkości |
| Absolutny single-turn | Dokładna pozycja w obrębie jednego obrotu | Po restarcie nadal zna położenie | Wyższy koszt i większe wymagania po stronie komunikacji | Serwonapędy, roboty, precyzyjne osie |
| Absolutny multiturn | Pozycję i liczbę pełnych obrotów | Daje pełen obraz ruchu w długich zakresach | Bardziej złożona konfiguracja | Windy towarowe, suwnice, układy pozycjonowania o dużym skoku |
| Optyczny | Wysoką rozdzielczość i czysty sygnał | Bardzo dobra precyzja | Gorzej znosi kurz i zabrudzenia | Czyste środowiska i dokładne napędy |
| Magnetyczny | Pozycję na bazie pola magnetycznego | Lepsza odporność na pył, wilgoć i drgania | Często nieco niższa precyzja niż w optyce | Warunki trudne, kompaktowe mechanizmy, ruch wibrujący |
W praktyce dobry wybór zależy nie tylko od typu sygnału, ale też od tego, czy urządzenie pracuje w czystej automatyce, czy w środowisku z pyłem, wilgocią albo dużą liczbą cykli. W aplikacjach liniowych zasada jest taka sama, zmienia się tylko geometria pomiaru. Gdy już wiem, jaki typ rozwiązuje mój problem, przechodzę do parametrów, które naprawdę decydują o sukcesie.
Jak dobrać model do aplikacji
Najczęstszy błąd polega na tym, że ktoś wybiera czujnik wyłącznie po rozdzielczości, a potem okazuje się, że problemem jest interfejs, prędkość albo montaż mechaniczny. Ja patrzę na to szerzej: najpierw kompatybilność z automatyką, potem warunki pracy, dopiero na końcu „ładne” parametry z katalogu. Wiele projektów przegrywa nie przez brak dokładności, tylko przez niedopasowanie do reszty układu.
| Kryterium | Na co patrzeć | Co to znaczy w praktyce |
|---|---|---|
| Rozdzielczość | PPR, liczba bitów albo mm na impuls | Nie ma sensu brać nadmiaru, jeśli mechanika ma luz lub sterownik i tak nie wykorzysta takiej precyzji |
| Interfejs | TTL, HTL, SSI, inne sygnały cyfrowe | Musi pasować do wejścia PLC, napędu albo licznika |
| Napięcie zasilania | Najczęściej 5 V albo zakres wyższy, zgodny z urządzeniem nadrzędnym | Zły dobór napięcia kończy się błędem odczytu albo brakiem pracy |
| Montaż | Wał pełny, wał drążony, kołnierz, sprzęgło | Musi pasować do osi, luzów i dopuszczalnych obciążeń mechanicznych |
| Warunki środowiskowe | IP65, IP67, temperatura, drgania, pył | W trudnym otoczeniu liczy się nie tylko precyzja, ale też szczelność i trwałość |
| Prędkość pracy | Maksymalna częstotliwość wyjścia i obroty | Za wysoka liczba impulsów przy dużej prędkości może przeciążyć wejście sterownika |
W prostych przenośnikach często wystarcza umiarkowana rozdzielczość rzędu kilkuset do kilku tysięcy impulsów na obrót, ale przy serwonapędach, robotach i precyzyjnych osiach oczekiwania są już wyższe. Dla dłuższych przewodów i zakłóconego otoczenia zwykle lepiej wypadają sygnały bardziej odporne na szum, a przy pozycjonowaniu po restarcie bezpieczniej wybrać wariant absolutny. Sama decyzja na papierze nie wystarczy jednak, jeśli montaż i okablowanie zostały zrobione na skróty.
Montaż i okablowanie, które robią największą różnicę
W terenie najwięcej problemów robią rzeczy prozaiczne: niedokładne osiowanie, za duże obciążenie łożyska, źle poprowadzony kabel albo ekran podłączony „na oko”. W diagnostyce maszyn to właśnie te elementy najczęściej odpowiadają za skaczące odczyty, błędny kierunek lub brak impulsów. Elektronika bywa niewinna, a winny jest detal mechaniczny albo montażowy.
- Dopasuj sposób mocowania do wału, kołnierza i dopuszczalnych luzów.
- Nie obciążaj osi czujnika siłami, których producent nie przewidział.
- Prowadź przewód z dala od falowników, kabli silnikowych i styczników.
- Stosuj ekranowanie zgodne z instrukcją, a nie według przyzwyczajenia z innej maszyny.
- Sprawdź rzeczywiste napięcie przy pracującym układzie, nie tylko na zasilaczu bez obciążenia.
- Po uruchomieniu testuj kierunek, punkt odniesienia i zachowanie po zaniku zasilania.
Jeżeli instalacja ma długie trasy kablowe albo pracuje blisko zakłóceń, lepiej od razu założyć większy margines odporności sygnałowej niż później walczyć z przypadkowymi błędami liczenia. W maszynach produkcyjnych i na obiektach budowlanych różnica między poprawnym a „prawie poprawnym” montażem szybko wychodzi na jaw.
Gdzie te czujniki sprawdzają się najlepiej
Najbardziej oczywiste zastosowania to serwonapędy, roboty przemysłowe i przenośniki, ale na tym lista się nie kończy. W praktyce spotykam je również w bramach przemysłowych, podnośnikach materiałowych, suwnicach, mieszalnikach, liniach pakujących oraz maszynach warsztatowych używanych na budowie i w prefabrykacji. Tam czujnik nie tylko „mierzy”, ale realnie pilnuje bezpieczeństwa i powtarzalności ruchu.
W robotyce najważniejsza jest dokładność i stabilność pozycjonowania. W przenośnikach i sortowaniu liczy się prędkość oraz synchronizacja. W bramach, windach towarowych i podnośnikach materiałowych kluczowe staje się zachowanie położenia po restarcie i odporność na wielokrotne cykle. W maszynach budowlanych oraz cięższych układach warsztatowych dochodzą jeszcze drgania, kurz i zmienna temperatura, więc tutaj częściej wygrywają konstrukcje bardziej odporne niż najbardziej precyzyjne.
W takich zastosowaniach szybko wychodzą na jaw błędy doboru, dlatego właśnie warto znać typowe pułapki zanim pojawi się awaria.
Najczęstsze błędy przy doborze i diagnostyce
Najwięcej kłopotów nie wynika z samej technologii, tylko z niepasujących założeń. Czasem ktoś kupuje zbyt dokładny model, którego sterownik nie nadąża obsłużyć. Innym razem montuje czujnik w trudnym środowisku, a potem dziwi się, że na stanowisku testowym działa, a na maszynie już nie. To są właśnie różnice, które w praktyce kosztują czas i przestoje.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Brak impulsów | Złe zasilanie, niezgodny interfejs, uszkodzony przewód | Napięcie, pinout, typ wejścia w sterowniku |
| Skacząca pozycja | Zakłócenia, luźne sprzęgło, drgania mechaniczne | Uziemienie, ekran, osiowanie, luz na połączeniu |
| Błąd po restarcie | Wybrano rozwiązanie inkrementalne bez procedury bazowania | Homing, pamięć pozycji, wybór wersji absolutnej |
| Złe liczenie przy dużej prędkości | Za wysoka częstotliwość sygnału dla wejścia sterownika | Maksymalna częstotliwość licznika, rozdzielczość, obroty |
| Działa w warsztacie, psuje się na maszynie | Różnica warunków: pył, wilgoć, temperatura, wibracje | Klasa szczelności, odporność mechaniczna, długość kabla |
Jeśli miałbym wskazać jedną rzecz, którą najczęściej pomija się przy zakupie, byłaby to nie sama rozdzielczość, lecz maksymalna częstotliwość pracy całego toru pomiarowego. Zbyt wiele impulsów na sekundę potrafi zepsuć nawet dobry czujnik, jeśli reszta układu nie jest na to przygotowana. Dlatego przed wymianą albo modernizacją warto przejść przez prostą listę kontrolną.
Co sprawdzić przed wymianą czujnika w istniejącej maszynie
- Czy sterownik oczekuje sygnału inkrementalnego, absolutnego, TTL, HTL czy SSI.
- Czy po zaniku zasilania pozycja ma zostać zachowana, czy i tak wykonywane jest bazowanie.
- Jaka jest dopuszczalna częstotliwość wejścia w PLC, napędzie albo liczniku.
- Czy mechanicznie pasuje wał, kołnierz, średnica i sposób sprzęgnięcia.
- Czy środowisko wymaga szczelności na poziomie IP65, IP67 albo wyższym.
- Czy przewód biegnie w pobliżu zasilania silników, falowników lub styczników.
Jeśli odpowiadam na te pytania przed zakupem, oszczędzam zwykle więcej czasu niż na późniejszym poprawianiu ustawień i przewodów. W praktyce najlepszy wybór to nie „najdokładniejszy” model z katalogu, ale taki, który pasuje do mechaniki, elektroniki i warunków pracy w konkretnej maszynie.
