W hydraulice siłowej rodzaj złącza hydraulicznego wpływa nie tylko na szczelność, ale też na bezpieczeństwo pracy, serwis i koszt późniejszych napraw. W praktyce najwięcej problemów bierze się nie z samego przewodu, lecz z niedopasowanego gwintu, złego kąta stożka albo pominięcia właściwego uszczelnienia. Poniżej rozkładam temat na konkretne typy złączy, pokazuję różnice między nimi i podpowiadam, jak wybrać rozwiązanie do układu przemysłowego.
Najkrócej: o szczelności decydują standard, uszczelnienie i warunki pracy
- W hydraulice nie uszczelnia sam gwint, tylko konkretny typ styku: stożek, płaszczyzna, o-ring albo pierścień tnący.
- Najczęściej spotyka się połączenia gwintowane, stożkowe, z o-ringiem, kołnierzowe i szybkozłącza.
- Do układów o dużych drganiach i wyższym ciśnieniu zwykle lepiej sprawdzają się ORFS, połączenia 24° lub kołnierzowe niż przypadkowy gwint.
- Szybkozłącze ma sens tam, gdzie liczy się częste rozpinanie linii i ograniczenie przestojów.
- Najczęstszy błąd to mieszanie standardów, które wyglądają podobnie, ale nie są ze sobą zgodne.
- Przed zakupem trzeba sprawdzić nie tylko średnicę, ale też kąt uszczelnienia, typ gwintu i warunki pracy.
Co naprawdę decyduje o szczelności połączenia
Ja zaczynam od jednego pytania: co faktycznie uszczelnia połączenie? W hydraulice nie zawsze robi to gwint. Czasem uszczelnienie daje stożek, czasem płaska powierzchnia z o-ringiem, a czasem podkładka albo pierścień tnący. To ważne, bo dwa elementy mogą wyglądać podobnie, a mimo to nie będą ze sobą współpracować bez wycieku.
W praktyce sprawdzam cztery rzeczy: średnicę, skok i typ gwintu, kąt przylgni, sposób uszczelnienia oraz to, czy połączenie ma pracować w ruchu, czy w instalacji stałej. Dopiero po takim odsiewie ma sens wybór konkretnego standardu. Najpierw trzeba rozumieć zasadę działania złącza, a dopiero potem porównywać warianty.
To podejście oszczędza czas, bo w hydraulice problemem rzadko jest „złe złącze” samo w sobie. Częściej zawodzi niedopasowanie detali, których nie widać na pierwszy rzut oka. I właśnie dlatego przechodzę teraz do rodzajów, które realnie spotyka się w maszynach i instalacjach przemysłowych.
Najczęściej spotykane złącza w hydraulice przemysłowej
W hydraulice przemysłowej najczęściej spotykam kilka rodzin połączeń. Różnią się nie tylko nazwą, ale też sposobem uszczelnienia, odpornością na drgania i wygodą serwisowania. Poniższa tabela pomaga szybko odróżnić te rozwiązania bez wchodzenia od razu w katalog producenta.
| Typ złącza | Jak uszczelnia | Gdzie sprawdza się najlepiej | Na co uważać |
|---|---|---|---|
| NPT / NPTF | Gwint stożkowy tworzy uszczelnienie na styku gwintu | Starsze instalacje rurowe i proste przyłącza | Łatwo pomylić z innym standardem; montaż jest wrażliwy na jakość dokręcenia |
| JIC 37° | Stożek metal-metal o kącie 37° | Hydraulika mobilna, serwis i częstsze demontaże | Wymaga zgodnego kąta i dobrej powierzchni styku |
| ORFS | O-ring dociskany do płaskiego czoła złącza | Układy wysokociśnieniowe i miejsca narażone na drgania | O-ring musi być w dobrym stanie, a czoło czyste i nieuszkodzone |
| DIN 2353 / ISO 8434-1 | Pierścień tnący zaciska się na rurze, a uszczelnienie zapewnia stożek 24° | Instalacje rurowe w przemyśle i budownictwie | Kluczowy jest prawidłowy montaż rurki i odpowiednie dokręcenie |
| BSPP / BSPT | Albo płaszczyzna z uszczelką, albo gwint stożkowy | Często w maszynach importowanych i liniach pomocniczych | BSPP i BSPT nie są tym samym, choć na pierwszy rzut oka bywają myląco podobne |
| Kołnierzowe | Docisk kołnierza śrubami | Duże przepływy, większe średnice i ciężkie warunki pracy | To rozwiązanie jest większe gabarytowo i mniej wygodne przy szybkim serwisie |
| Szybkozłącza płaskoczołowe | Płaska para zaworów ogranicza wyciek przy rozłączaniu | Częste przepinanie osprzętu, np. w maszynach budowlanych | Wymagają czystości i osłon przeciw zabrudzeniu |
W mojej ocenie najwięcej praktycznej wartości mają dziś trzy grupy: ORFS, połączenia 24° i szybkozłącza płaskoczołowe. ORFS dobrze znosi drgania, 24° jest bardzo mocne w instalacjach rurowych, a szybkozłącza pozwalają ograniczyć przestój przy częstym przepinaniu osprzętu. W wybranych seriach złącza 24° pracują nawet przy bardzo wysokich ciśnieniach, a konstrukcje płaskoczołowe spotyka się w wersjach zgodnych z ISO 16028 i ciśnieniem rzędu 35 MPa. To już wystarcza, żeby widzieć, że nie chodzi o jedną „lepszą” opcję, tylko o dopasowanie do zadania.
Jeśli więc ktoś pyta mnie, który wariant wybrać, ja nie zaczynam od nazwy. Najpierw patrzę na układ, a dopiero potem na standard. To prowadzi wprost do doboru złącza do konkretnej instalacji.
Jak dobrać złącze do instalacji bez zgadywania
Ja dobieram złącze w tej kolejności: układ, ciśnienie, medium, ruch i dopiero na końcu konkretny standard portu. Jeśli pominie się którykolwiek krok, później zwykle wychodzi to w postaci wycieku albo adaptera na adapterze. W hydraulice to właśnie takie „małe obejścia” najczęściej robią największy bałagan.
- Sprawdzam ciśnienie robocze i piki ciśnienia, nie tylko wartość nominalną.
- Odczytuję medium: olej hydrauliczny, emulsja, woda technologiczna czy inne medium robocze.
- Weryfikuję temperaturę pracy i warunki otoczenia, zwłaszcza wilgoć, pył oraz korozję.
- Ustalam, czy połączenie będzie stałe, czy rozpinane regularnie podczas serwisu.
- Identyfikuję standard portu: gwint, kąt, uszczelnienie i wymiar przewodu albo rury.
- Na końcu dobieram materiał, zwykle stal, a w bardziej wymagających warunkach stal nierdzewną.
W praktyce bardzo dobrze działa prosta zasada: im więcej drgań i częstszych serwisów, tym większy sens mają rozwiązania z o-ringiem albo szybkozłącza płaskoczołowe. Im bardziej stała instalacja rurowa, tym częściej wybieram złącza stożkowe lub kołnierzowe. W maszynach budowlanych, gdzie osprzęt przepina się wielokrotnie w ciągu dnia, wygoda rozłączenia zaczyna mieć realną wartość operacyjną.
Warto też pamiętać, że podobne nazwy nie oznaczają zgodności. JIC nie jest ORFS, a BSPP nie jest BSPT. Tego nie da się „uratować” samym mocniejszym dokręceniem. Z takiego rozróżnienia naturalnie wynika kolejny temat: kiedy lepiej postawić na szybkie rozpinanie, a kiedy nie ma to sensu.
Kiedy szybkozłącze ma sens, a kiedy lepsze jest połączenie stałe

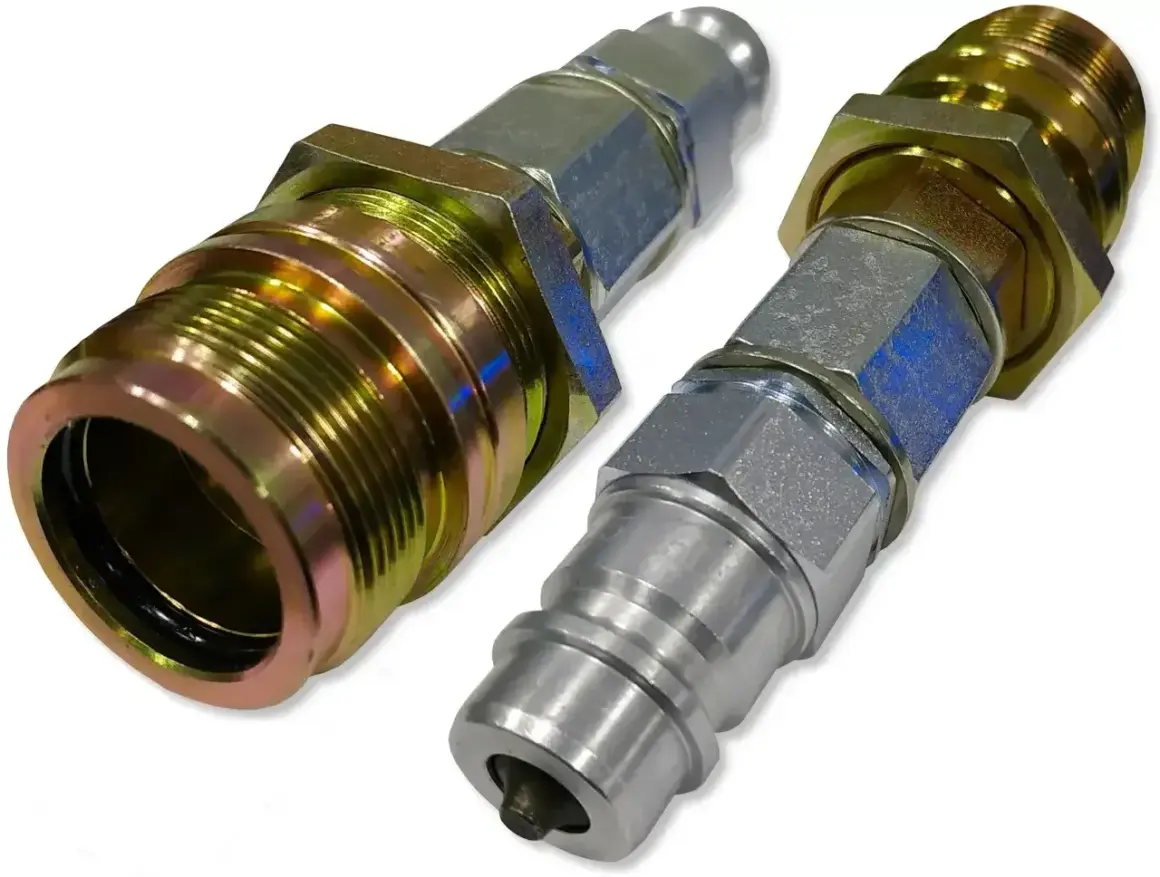

Szybkozłącze wygrywa tam, gdzie czas postoju jest droższy niż sam element. W osprzęcie ładowarek, koparek, chwytaków czy platform serwisowych to często najlepszy wybór, bo pozwala rozłączyć przewód bez rozlewania oleju i bez rozkręcania całej sekcji. Ja traktuję je jako narzędzie do skracania przestoju, a nie jako uniwersalny zamiennik każdego innego złącza.
Najlepiej sprawdzają się szybkozłącza płaskoczołowe, gdy liczy się czystość i ograniczenie wycieku. Taka konstrukcja jest po prostu bardziej odporna na zabrudzenie podczas rozłączania niż rozwiązania, które zostawiają więcej medium na zewnątrz. Z kolei złącza z zaworem grzybkowym bywają prostsze i tańsze, ale przy pracy w błocie, pyle albo na placu budowy szybciej pokazują swoje ograniczenia.
Połączenie stałe ma przewagę w układach, które nie są rozpinane: mniej elementów, mniej potencjalnych miejsc awarii i zwykle lepsza odporność na długą pracę pod obciążeniem. To nie jest kwestia mody, tylko bilansu między serwisem, szczelnością i wytrzymałością. Właśnie tu najczęściej pojawia się pytanie, czego unikać przy montażu, żeby nie zepsuć dobrego wyboru.
Najczęstsze błędy montażowe, które kończą się wyciekiem
W hydraulice najwięcej szkody robią błędy, które z zewnątrz wyglądają niewinnie. Najgorszy jest oczywiście miks standardów: JIC z ORFS, BSPP z BSPT albo próba dociągnięcia dwóch elementów, które „prawie” pasują. Prawie w hydraulice zwykle oznacza wyciek.
- Dokręcanie na siłę - uszczelnienie nie poprawia się od większego momentu, a gwint i stożek łatwo uszkodzić.
- Stare lub spękane O-ringi - nawet idealny korpus nie pomoże, jeśli elastomer jest zużyty.
- Zabrudzone czoła złącza - drobny piasek czy opiłek potrafi zniszczyć szczelność szybciej, niż widać to gołym okiem.
- Ponowne użycie elementów jednorazowych - dotyczy to zwłaszcza niektórych połączeń zaciskowych i pierścieni tnących.
- Brak uwzględnienia drgań - w maszynach budowlanych to częsty powód poluzowań i mikronieszczelności.
Jeśli po montażu widzę wilgotny nalot oleju, spadek ciśnienia albo zapocenie na styku, nie zakładam od razu awarii całego układu. Najpierw sprawdzam typ uszczelnienia, stan powierzchni i to, czy połączenie zostało dokręcone zgodnie z wymaganiami producenta. To zwykle oszczędza czas i niepotrzebną wymianę pół instalacji. Zanim zamówię nową część, zostaje mi jeszcze jeden krótki przegląd, który porządkuje całą decyzję.
Co sprawdzam przed zamówieniem części do maszyny
Przed zamówieniem części zapisuję sobie pięć danych: standard, gwint, kąt uszczelnienia, średnicę przewodu lub rury, ciśnienie robocze i rodzaj medium. Bez tego nawet dobry katalog nie wystarczy, bo podobnych złącz jest za dużo, żeby zgadywać po samym zdjęciu. W praktyce właśnie ten prosty zestaw danych odróżnia zakup trafiony od zakupu „na próbę”.
- Czy połączenie ma być rozbieralne, czy jednorazowe.
- Czy ważniejsza jest szczelność, odporność na drgania, czy szybkość serwisu.
- Czy układ pracuje w kurzu, błocie, wodzie albo w otoczeniu korozyjnym.
- Czy w maszynie już siedzi standard metryczny, BSP, JIC albo ORFS.
- Czy producent przewidział adapter, czy trzeba dobrać identyczny typ końcówki.
Jeśli te odpowiedzi są jasne, wybór złącza przestaje być zgadywaniem. Wtedy łatwiej dobrać rozwiązanie, które nie tylko pasuje mechanicznie, ale też realnie wytrzyma warunki pracy w budownictwie i przemyśle. A to w hydraulice robi większą różnicę niż sama nazwa standardu.
