Oznaczenie dn40 pojawia się przy rurach, zaworach, kołnierzach i kształtkach, ale samo w sobie nie mówi jeszcze wszystkiego o wymiarze, przepływie ani sposobie łączenia. W hydraulice to ważne, bo ten sam zapis bywa rozumiany inaczej w zależności od materiału i normy. Poniżej rozkładam ten rozmiar na czynniki pierwsze: od znaczenia nominalnego, przez typowe zastosowania, po błędy, które najczęściej wychodzą dopiero na budowie.
Najkrótsza droga do zrozumienia rozmiaru DN 40
- DN to oznaczenie nominalne, a nie dokładny pomiar średnicy rury.
- W stalowych systemach DN 40 często odpowiada 1 1/2" i średnicy zewnętrznej 48,3 mm.
- W systemach z tworzyw ten sam zapis może oznaczać inną średnicę zewnętrzną, na przykład 50 mm.
- O doborze decydują też PN, SDR, materiał i typ połączenia.
- Najwięcej błędów wynika z założenia, że wszystkie elementy DN 40 są zamienne.
Co naprawdę oznacza oznaczenie DN 40
W normie ISO 6708 DN jest wielkością nominalną, czyli umownym rozmiarem służącym do opisu elementów systemu rurowego. Ja traktuję to jako etykietę rodziny produktów, a nie dokładny wymiar, który można bezpośrednio odczytać z suwmiarki. To dlatego sam zapis DN 40 nie wystarcza, jeśli chcesz zamówić właściwą rurę albo armaturę bez ryzyka pomyłki.
Najprościej mówiąc, DN porządkuje kompatybilność elementów, ale nie daje jednej uniwersalnej odpowiedzi na pytanie o średnicę zewnętrzną czy wewnętrzną. W praktyce ten sam rozmiar nominalny może wyglądać inaczej w zależności od materiału, grubości ścianki i standardu wykonania. I właśnie tu zaczynają się różnice, które dla montera są istotniejsze niż sam skrót na etykiecie.

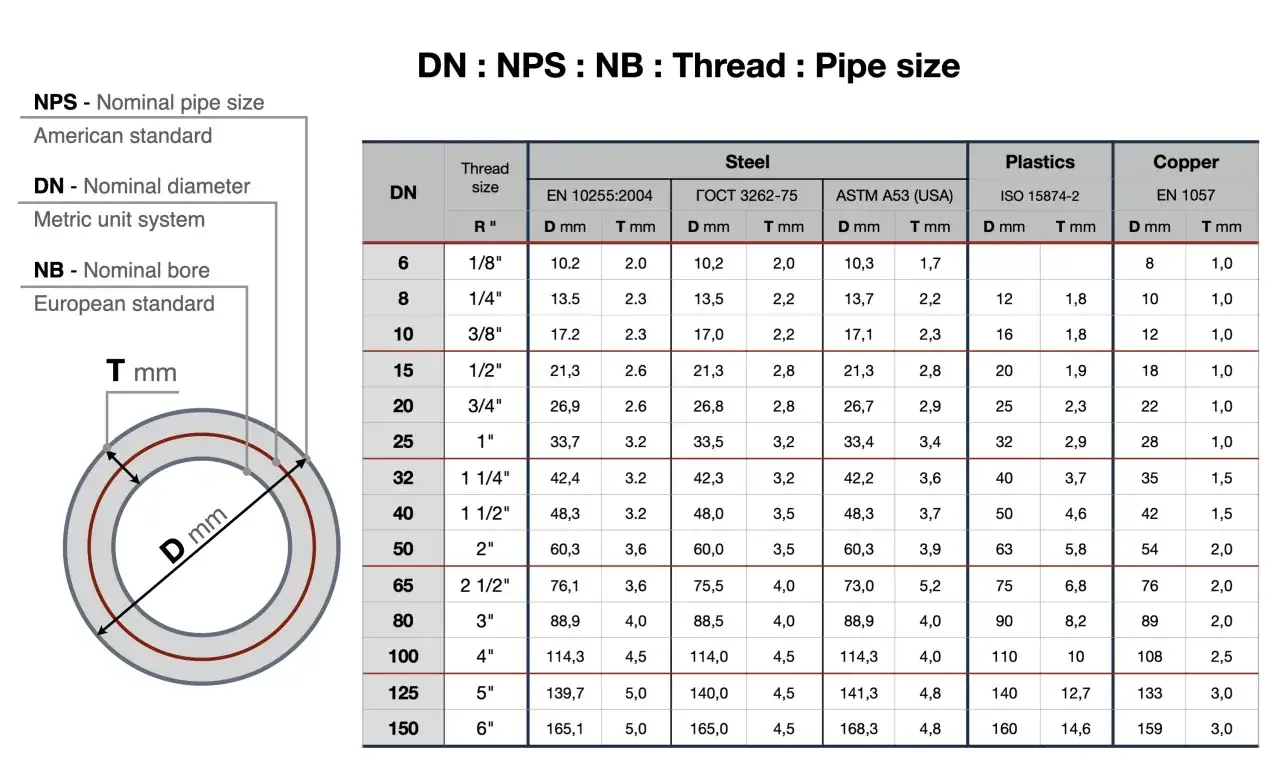

| System | Jak zwykle wygląda DN 40 | Co z tego wynika |
|---|---|---|
| Stalowe rurociągi | Często 1 1/2" i średnica zewnętrzna 48,3 mm | Trzeba sprawdzić grubość ścianki i rodzaj gwintu lub spoiny |
| Systemy press | Może występować jako 42,0 x 1,5 mm | Ten sam rozmiar nominalny nie oznacza tego samego wymiaru rzeczywistego |
| PVC-U i część systemów z tworzyw | Często średnica zewnętrzna 50 mm | Trzeba patrzeć na katalog konkretnego producenta i serię wymiarową |
Wniosek jest prosty: dopóki nie znasz materiału i standardu, DN 40 jest tylko punktem startowym. To właśnie prowadzi mnie do pytania, gdzie ten rozmiar naprawdę pojawia się w hydraulice i kiedy ma sens jako wybór praktyczny.
Gdzie ten rozmiar spotyka się w hydraulice
DN 40 nie jest rozmiarem „specjalnym”, ale bardzo użytecznym. Spotyka się go w instalacjach wody użytkowej, na odcinkach grzewczych, w armaturze przemysłowej i w niektórych systemach odprowadzania mediów. W praktyce to rozmiar pośredni: wystarczająco duży, by sensownie prowadzić przepływ, i na tyle kompaktowy, by nadal dało się go wygodnie prowadzić w budynku.
- Instalacje wodne - sprawdza się na krótszych odcinkach rozdzielczych i przyłączeniowych, ale nie zawsze jako główna średnica dla całego budynku.
- Ogrzewanie - bywa stosowany w gałęziach i podłączeniach urządzeń, gdzie liczy się stabilny przepływ i niskie opory.
- Przemysł - często pracuje jako średnica dla mediów technologicznych, gdzie znaczenie mają ciśnienie, temperatura i odporność materiału.
- Instalacje sanitarne i odpływowe - w zależności od systemu pojawia się jako wymiar d40 lub DN 40, ale tu szczególnie łatwo o pomylenie nomenklatury.
Na budowie ten rozmiar najczęściej widzę tam, gdzie instalacja ma obsłużyć umiarkowany przepływ bez nadmiernego rozbudowywania średnic. Jeśli jednak przewód ma pracować na granicy swoich możliwości, sama etykieta nie wystarczy - trzeba wejść poziom głębiej i dobrać elementy po parametrach, a nie po przyzwyczajeniu. Właśnie to robi największą różnicę w praktyce.
Jak dobrać właściwy element bez zgadywania
Przy doborze nie zaczynam od ceny. Najpierw sprawdzam materiał, standard wymiarowy i sposób połączenia, bo dopiero ta trójka mówi, czy element będzie pasował i czy faktycznie wytrzyma warunki pracy. To podejście oszczędza najwięcej czasu, bo eliminuje pomyłki jeszcze przed zamówieniem.
- Ustal, czy pracujesz w systemie stalowym, mosiężnym, z PVC, PP, PE czy w innym układzie.
- Sprawdź pełny zapis: DN, średnicę zewnętrzną, grubość ścianki, PN albo SDR.
- Zweryfikuj typ końcówki: gwint, kielich, zgrzew, press lub kołnierz.
- Porównaj dopuszczalne medium i temperaturę z warunkami rzeczywistej pracy instalacji.
| Parametr | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| DN i średnica zewnętrzna | Czy system jest metryczny, calowy czy mieszany | Żeby elementy dało się połączyć bez redukcji lub przeróbek |
| PN lub SDR | Jakie ciśnienie i jaka ścianka są przewidziane przez producenta | Żeby instalacja miała właściwy zapas bezpieczeństwa |
| Materiał | Stal, tworzywo, miedź, stal nierdzewna lub inne wykonanie | Bo materiał wpływa na rozszerzalność, korozję i odporność chemiczną |
| Połączenie | Gwint, zgrzew, press, kielich lub kołnierz | Bo sama średnica nie gwarantuje kompatybilności montażowej |
Jeśli potrzebuję szybkiej oceny przepustowości, traktuję DN 40 jako przekrój dający orientacyjnie kilka metrów sześciennych na godzinę przy typowych prędkościach przepływu. W różnych systemach realny zakres bywa w przybliżeniu od około 4,3 do 11 m3/h przy prędkości 1-2 m/s, ale to tylko filtr wstępny, nie pełny projekt hydrauliczny. Gdy już znam te zasady, łatwiej wskazać pomyłki, które powtarzają się najczęściej.
Najczęstsze pomyłki przy doborze DN 40
Większość problemów nie wynika z samego rozmiaru, tylko z błędnego odczytu etykiety. Zawodowo widzę to bardzo często: ktoś zakłada, że nominalna średnica oznacza dokładnie to samo w każdym materiale, a potem okazuje się, że część jest za duża, za mała albo ma niepasujący gwint.
- Mylenie DN z dokładnym milimetrem - to najprostsza droga do złego zamówienia.
- Zakładanie pełnej zamienności między systemami - DN 40 w stali i DN 40 w tworzywach nie musi mieć tych samych wymiarów rzeczywistych.
- Ignorowanie PN i SDR - ten sam rozmiar nominalny może występować w kilku wersjach wytrzymałościowych.
- Pomijanie rodzaju gwintu - przy połączeniach gwintowanych różnica między typami gwintów potrafi zatrzymać montaż na miejscu.
- Dobieranie średnicy bez uwzględnienia długości i liczby kolan - nawet poprawny DN może dać zbyt duże straty ciśnienia.
Najlepsza profilaktyka jest prosta: nie kupuję po samym numerze z katalogu, tylko po pełnym oznaczeniu i parametrach pracy. To prowadzi do ważniejszego pytania, które pojawia się przy każdej instalacji: czy ten przekrój w ogóle wystarczy.
Kiedy DN 40 wystarcza, a kiedy lepiej zwiększyć przekrój
W praktyce DN 40 jest rozsądnym rozmiarem pośrednim, ale nie uniwersalnym. Sprawdza się tam, gdzie przepływ jest umiarkowany, odcinki nie są przesadnie długie, a liczba załamań instalacji pozostaje pod kontrolą. Jeśli jednak przewód ma zasilać kilka punktów jednocześnie albo biegnie daleko od źródła, opory potrafią zjeść korzyści z pozornie „wystarczającej” średnicy.
| Sytuacja | Moja ocena |
|---|---|
| Krótkie odcinki z jednym odbiorem | Zwykle DN 40 wystarcza bez problemu |
| Długi przewód z wieloma kolanami | Rośnie strata ciśnienia i warto rozważyć większy przekrój |
| Kilka punktów poboru naraz | Trzeba policzyć przepływ, a nie zgadywać |
| Układ z pompą lub medium o wyższej lepkości | Bezpieczniej sprawdzić projektowo, czy DN 40 nie będzie za ciasny |
Ja patrzę na to dość pragmatycznie: większa średnica kosztuje więcej materiału, ale często daje spokojniejszą pracę instalacji, mniejsze straty i większy zapas na przyszłość. Gdy system ma działać latami, ta różnica bywa ważniejsza niż oszczędność na kilku metrach rury. A zanim zamknie się temat zamówienia, zostaje jeszcze jedna rzecz, którą warto odczytać z etykiety do końca.
Co warto sprawdzić na etykiecie i w karcie katalogowej
Jeżeli miałbym wskazać jeden nawyk, który naprawdę chroni przed błędami, to byłoby dokładne czytanie pełnego oznaczenia produktu. Sama średnica nominalna daje tylko ogólny kierunek, a dopiero reszta informacji mówi, czy element nadaje się do konkretnej instalacji.
- DN albo OD - żeby wiedzieć, z jakim systemem wymiarowym masz do czynienia.
- PN lub SDR - żeby ocenić wytrzymałość ciśnieniową.
- Materiał - żeby sprawdzić odporność na temperaturę i medium.
- Typ końcówki - żeby uniknąć problemów montażowych.
- Norma lub seria wymiarowa - żeby nie mieszać elementów z różnych systemów.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: przy rozmiarze DN 40 nie zaczynaj od samego numeru, tylko od całego układu informacji. Materiał, standard, średnica rzeczywista i sposób połączenia decydują o tym, czy instalacja będzie działać płynnie, czy od razu zacznie generować poprawki. W hydraulice właśnie takie detale najczęściej robią różnicę między poprawnym montażem a kosztowną przeróbką.
