Temperatura wrzenia wody nie jest wartością stałą. Zmienia się wraz z ciśnieniem, a w hydraulice i instalacjach grzewczych przekłada się to na bardzo konkretne rzeczy: margines bezpieczeństwa, ryzyko kawitacji i sposób pracy pomp, wymienników oraz kotłów. Poniżej znajdziesz praktyczne liczby, prostą tabelę i kilka zasad, które pomagają czytać tę zależność bez zgadywania.
Najważniejsze liczby, które warto mieć pod ręką
- Woda wrze wtedy, gdy ciśnienie jej pary nasyconej zrówna się z ciśnieniem otoczenia.
- Przy 1 barze absolutnym wrzenie zaczyna się około 99,6°C, a przy 2 barach absolutnych około 120,2°C.
- W hydraulice i c.o. liczy się ciśnienie absolutne, a nie sam odczyt z manometru.
- Spadek ciśnienia na ssaniu pompy może wywołać kawitację nawet wtedy, gdy średnia temperatura wody wydaje się bezpieczna.
- Woda z glikolem, solami lub zanieczyszczeniami nie zachowuje się jak czysta woda, więc tabela dla H2O jest tylko punktem odniesienia.

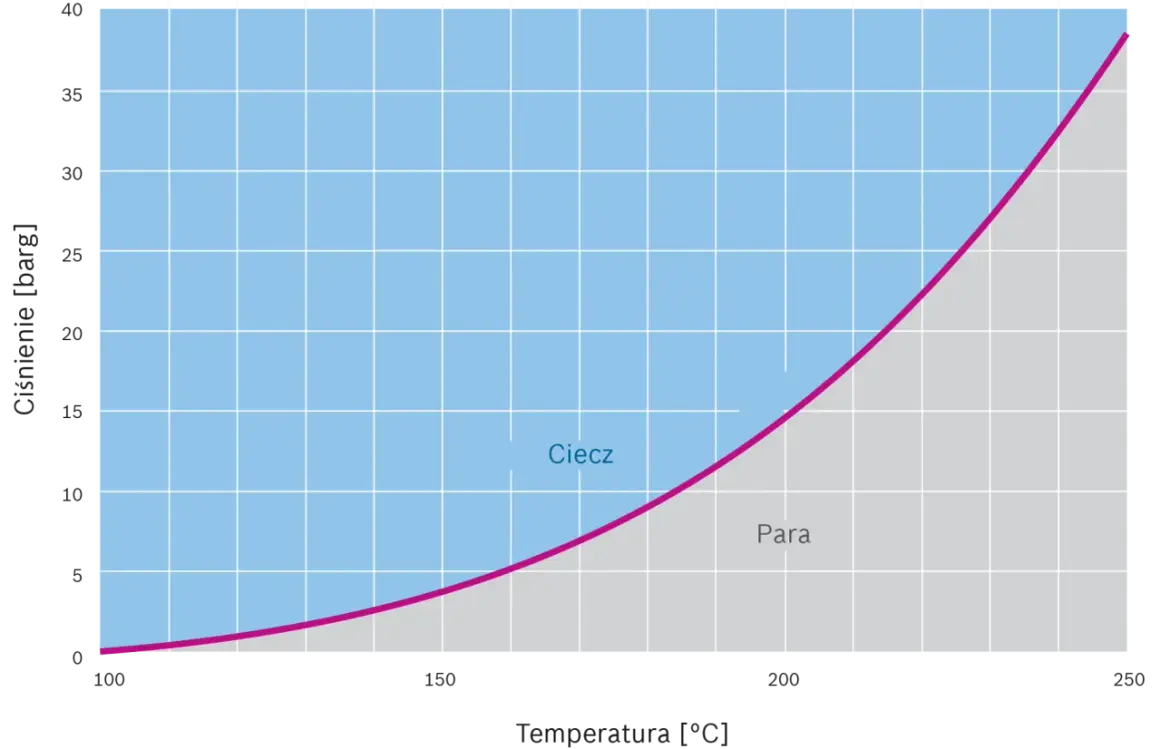

Dlaczego punkt wrzenia rośnie razem z ciśnieniem
Woda zaczyna wrzeć w chwili, gdy ciśnienie pary nasyconej zrówna się z ciśnieniem zewnętrznym. Mówiąc prościej: im większy nacisk działa na powierzchnię cieczy, tym trudniej tworzą się trwałe pęcherzyki pary, więc do wrzenia potrzeba wyższej temperatury.
To dlatego w zamkniętym układzie grzewczym albo w zbiorniku ciśnieniowym można mieć wodę wyraźnie powyżej 100°C i nadal nie obserwować wrzenia. Odwrotna sytuacja też jest prawdziwa: przy niższym ciśnieniu woda zaczyna wrzeć wcześniej, a na wysokości nad poziomem morza różnica robi się już zauważalna.
Ta zależność nie jest liniowa. Każdy kolejny wzrost ciśnienia podnosi temperaturę wrzenia, ale nie w identycznym tempie, dlatego w praktyce lepiej korzystać z tablic niż liczyć „na oko”. Z tego wynika też sens całej tabeli poniżej.
Tabela temperatury wrzenia wody przy wybranych ciśnieniach
Wartości poniżej opieram na tablicach nasycenia wody NIST i zaokrągliłem je do praktycznej postaci. Najważniejsze: są to ciśnienia absolutne, czyli takie, które uwzględniają także ciśnienie atmosferyczne. W tabeli obok podałem też przybliżone odpowiedniki w barach, bo tak najczęściej myśli się na budowie i w serwisie.
| Ciśnienie absolutne | Ciśnienie w MPa | Temperatura wrzenia | Co to oznacza w praktyce |
|---|---|---|---|
| 0,10 bar | 0,01 MPa | 45,8°C | Warunki silnej próżni, woda wrze bardzo nisko |
| 0,20 bar | 0,02 MPa | 60,1°C | Mocno obniżone ciśnienie |
| 0,50 bar | 0,05 MPa | ok. 81,3°C | Duży spadek punktu wrzenia względem 100°C |
| 0,80 bar | 0,08 MPa | ok. 93,5°C | Woda wrze już zauważalnie poniżej 100°C |
| 1,00 bar | 0,10 MPa | 99,6°C | Blisko warunków odniesienia przy 1 barze absolutnym |
| 1,013 bar | 0,1013 MPa | 100,0°C | Standardowe ciśnienie atmosferyczne |
| 2,00 bar | 0,20 MPa | 120,2°C | Typowy układ pod ciśnieniem ma już wyraźny zapas |
| 5,00 bar | 0,50 MPa | 151,8°C | Zakres spotykany w instalacjach wysokotemperaturowych |
| 10,0 bar | 1,00 MPa | 179,9°C | Bardzo wysokie ciśnienie robocze |
| 15,0 bar | 1,50 MPa | 198,3°C | Zakres przemysłowy |
| 20,0 bar | 2,00 MPa | 212,4°C | Wysokie ciśnienie, ale zależność nadal nie jest liniowa |
Z tej tabeli widać jedną rzecz bardzo wyraźnie: przy niskich ciśnieniach niewielka zmiana robi dużą różnicę, a przy wyższych zakresach potrzebujesz coraz większego wzrostu ciśnienia, żeby podnieść punkt wrzenia o kolejne stopnie. Ja właśnie tak czytam te liczby w praktyce, a nie jako czystą ciekawostkę z fizyki.
Jeśli chcesz użyć tej zależności w instalacji, musisz jeszcze odróżnić to, co pokazuje manometr, od rzeczywistego ciśnienia absolutnego. To najczęstsze miejsce, w którym pojawia się błąd.
Jak odróżnić ciśnienie absolutne od manometrycznego
W hydraulice bardzo często widzisz ciśnienie manometryczne, czyli odczyt „ponad atmosferę”. Tabela wrzenia nie korzysta jednak z takiego uproszczenia. Liczy się ciśnienie absolutne, więc do wartości z manometru trzeba zwykle dodać około 1 bar, jeśli pracujesz na poziomie morza.
Ja zawsze zaczynam od tego prostego przeliczenia. Jeśli manometr pokazuje 3 bary, to w przybliżeniu masz 4 bary absolutne, a woda wrze wtedy około 143,6°C. Gdy ktoś pominie ten krok, bardzo łatwo zaniżyć albo zawyżyć wynik o kilkadziesiąt stopni.
| Odczyt z manometru | Ciśnienie absolutne | Przybliżony punkt wrzenia |
|---|---|---|
| 0 bar | 1 bar abs | 99,6°C |
| 1 bar | 2 bar abs | 120,2°C |
| 2 bary | 3 bary abs | 133,5°C |
| 3 bary | 4 bary abs | 143,6°C |
| 4 bary | 5 barów abs | 151,8°C |
Na budowie i w serwisie to rozróżnienie ma duże znaczenie, bo ciśnienie atmosferyczne nie jest stałe, a na większej wysokości jest niższe niż przy poziomie morza. W praktyce oznacza to, że punkt wrzenia przesuwa się nie tylko przez sam układ, ale też przez miejsce, w którym pracujesz. Następny krok to sprawdzenie, gdzie ta wiedza naprawdę pomaga w hydraulice.
Co ta zależność oznacza w hydraulice i instalacjach
W instalacjach hydraulicznych i grzewczych nie chodzi tylko o to, czy woda zagotuje się w garnku. Ważniejsze jest to, czy w żadnym punkcie układu nie spadnie lokalnie poniżej ciśnienia, przy którym zaczyna się tworzyć para. To właśnie wtedy pojawia się kawitacja, czyli powstawanie i gwałtowne zapadanie się pęcherzyków pary.
Najbardziej wrażliwe miejsca to zwykle ssanie pompy, przewężenia, zawory i fragmenty układu z dużą stratą ciśnienia. Gdy temperatura wody jest wysoka, a zapas ciśnienia mały, pompa zaczyna hałasować, spada wydajność i rośnie ryzyko uszkodzeń wirnika. W praktyce to nie teoria, tylko częsty problem w źle zbalansowanych instalacjach.
- Pompy obiegowe - potrzebują zapasu ciśnienia, żeby nie pracować na granicy kawitacji.
- Wymienniki ciepła i kotły - przy zbyt małym ciśnieniu mogą tworzyć lokalne strefy wrzenia, nawet jeśli średnia temperatura instalacji wydaje się poprawna.
- Próby ciśnieniowe - pozwalają sprawdzić szczelność i jednocześnie zwiększają margines bezpieczeństwa pracy w wysokiej temperaturze.
- Układy z wodą z glikolem - wymagają osobnych danych, bo mieszanka nie zachowuje się tak samo jak czysta woda.
Jeśli patrzę na instalację z perspektywy praktyka, największą różnicę robi nie sama temperatura medium, tylko zapas między ciśnieniem roboczym a ciśnieniem, przy którym ciecz zaczyna przechodzić w parę. Żeby tego nie przekłamać, trzeba uważać na kilka typowych błędów.
Najczęstsze błędy przy korzystaniu z takiej tabeli
Najwięcej pomyłek wynika z pośpiechu. Sama tabela jest prosta, ale łatwo użyć jej źle, jeśli nie sprawdzisz jednostek, rodzaju ciśnienia i składu medium.
- Mylenie barów z manometru z barami absolutnymi - to najczęstszy błąd i najgroźniejsze uproszczenie.
- Zakładanie liniowej zależności - woda nie podnosi punktu wrzenia „co tyle samo” przy każdym kolejnym barze.
- Ignorowanie mieszanki - glikol, sole i zanieczyszczenia zmieniają zachowanie cieczy, więc tabela dla czystej wody przestaje być dokładna.
- Pomijanie lokalnych spadków ciśnienia - średnia wartość w instalacji może wyglądać dobrze, a pojedynczy odcinek i tak będzie się gotował.
- Branie jednego punktu jako reguły dla całego układu - w praktyce liczy się cały zakres pracy, nie jedna liczba.
Do tego dochodzi jeszcze jedna rzecz, o której często się zapomina: wpływ wysokości nad poziomem morza i warunków lokalnych. Różnice pogodowe zwykle robią mały efekt, ale wysokość budowy, zakładu czy obiektu potrafi już wyraźnie przesunąć punkt wrzenia. To właśnie dlatego w serwisie lepiej mieć prostą, sprawdzoną zasadę niż ufać intuicji.
Co zapamiętać z tej zależności na budowie i w serwisie
Najkrótsza wersja brzmi tak: im wyższe ciśnienie, tym wyższa temperatura wrzenia wody, ale do obliczeń w instalacjach trzeba zawsze używać ciśnienia absolutnego. Jeśli pracujesz z pompą, kotłem albo wymiennikiem, nie patrz wyłącznie na sam termometr. Sprawdź też, ile naprawdę wynosi ciśnienie w miejscu, gdzie może pojawić się najniższa wartość.
Ja traktuję taką tabelę jako narzędzie do szybkiej oceny ryzyka, a nie jako ozdobę. Jeśli układ pracuje blisko granicy, warto sięgnąć po dokładniejsze tablice pary nasyconej, zweryfikować skład medium i upewnić się, że lokalny spadek ciśnienia nie zniszczy całego założenia. To drobna kontrola, ale w hydraulice często oszczędza najwięcej problemów.
W praktyce najlepiej zapamiętać jedno: tabela mówi, przy jakiej temperaturze woda zacznie wrzeć dla konkretnego ciśnienia absolutnego, a w instalacji najczęściej to właśnie ciśnienie decyduje, czy układ pracuje spokojnie, czy wchodzi w obszar kawitacji i lokalnego gotowania.
