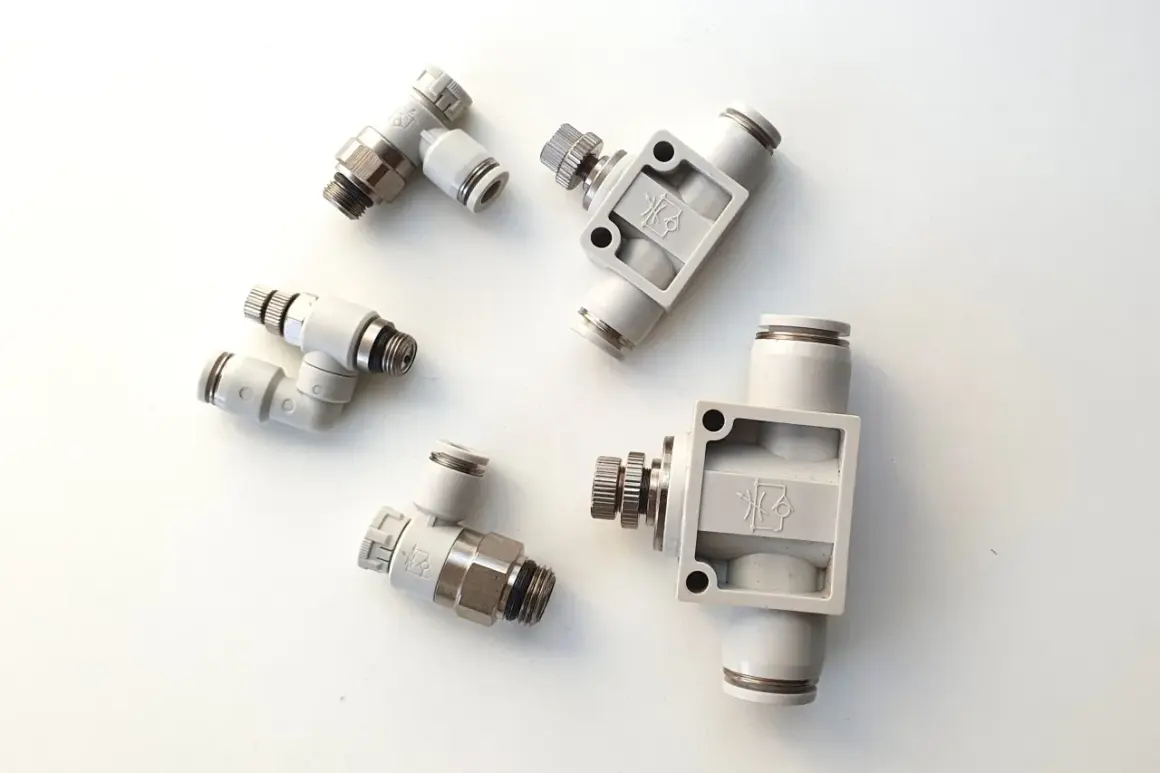

Zawór zwrotno dławiący to prosty sposób na ustawienie prędkości siłownika bez komplikowania całego układu. W praktyce decyduje o tym, czy ruch będzie płynny, powtarzalny i bez szarpnięć, czy pojawią się skoki, opóźnienia i przegrzewanie medium. W tym tekście wyjaśniam, jak działa ten element, kiedy sprawdza się w hydraulice i pneumatyce, jak go dobrać oraz jakie błędy najczęściej psują efekt.
Najkrótsza droga do zrozumienia regulacji przepływu
- Element dusi przepływ w jednym kierunku, a w drugim puszcza medium swobodnie przez obejście zwrotne.
- W hydraulice pomaga przede wszystkim stabilizować prędkość siłownika i ograniczać szarpnięcia pod obciążeniem.
- W pneumatyce działa podobnie, ale wymaga dokładniejszej regulacji, bo sprężone powietrze jest ściśliwe.
- Najbezpieczniej zaczynać od większego przepływu i stopniowo zwiększać dławienie przy realnym obciążeniu.
- Jeśli trzeba utrzymać ciężar w miejscu, sam element dławiący nie wystarczy - potrzebny jest inny typ zabezpieczenia obciążenia.
Jak działa zawór z dławieniem i obejściem zwrotnym
W środku tego elementu są właściwie dwa prostsze układy: regulowane przewężenie i zawór zwrotny omijający to przewężenie w przeciwnym kierunku. Gdy medium płynie w stronę dławienia, jego ilość zostaje ograniczona i siłownik porusza się wolniej. Gdy kierunek się odwraca, klapka lub grzybek zwrotny otwiera się i przepływ przechodzi prawie bez oporu.
To ważne rozróżnienie, bo taki zawór nie służy do „zamykania” układu. On nie blokuje ruchu całkowicie, tylko steruje prędkością w jednej stronie i zostawia swobodny powrót w drugiej. Właśnie dlatego w maszynach używa się go tam, gdzie ruch ma być kontrolowany, ale nie sztywny jak w zaworze odcinającym.
W hydraulice przekłada się to na zmianę prędkości wysuwu, wsuwu albo opuszczania siłownika. Ja patrzę na ten element jak na prosty regulator ruchu, a nie „mały zaworek do podkręcania”. Jeśli ustawienie jest zbyt agresywne, układ zaczyna pracować ciężko, rośnie temperatura oleju i pojawiają się straty ciśnienia zamieniane w ciepło. To daje się odczuć szybciej, niż wielu osobom się wydaje.
Ta zasada działania jest prosta, ale o efektach decyduje już miejsce montażu i sposób prowadzenia przepływu, więc następny krok to praktyczne zastosowania w hydraulice i pneumatyce.
Gdzie ten element sprawdza się najlepiej w hydraulice i pneumatyce
W instalacjach pneumatycznych zawór z dławieniem i obejściem zwrotnym najczęściej odpowiada za tempo pracy siłownika, łagodny start oraz kontrolowane zatrzymanie ruchu. W hydraulice jego rola jest zwykle bardziej wymagająca, bo olej jest praktycznie nieściśliwy, a obciążenia potrafią zmieniać się gwałtownie. Dzięki temu jeden element może poprawić kulturę pracy całego napędu, ale tylko wtedy, gdy jest wpięty we właściwe miejsce.
| Układ | Co daje w praktyce | Na co uważać |
|---|---|---|
| Pneumatyka | Ustawia prędkość siłownika, wygładza ruch chwytaków, podajników i prostych napędów liniowych. | Powietrze jest ściśliwe, więc zbyt duże dławienie daje opóźnienia i mniej powtarzalny ruch. |
| Hydraulika | Pomaga kontrolować wysuw, powrót i opuszczanie ciężaru, zwłaszcza przy ruchach podatnych na szarpnięcia. | Zbyt mocne przymknięcie zwiększa spadek ciśnienia, nagrzewa olej i może wywołać kawitację. |
W praktyce taki element spotyka się przy siłownikach maszyn budowlanych, prasach, dociskach, podporach, wysięgnikach i osprzęcie roboczym. Tam nie chodzi o „ładniejszy ruch” w sensie estetycznym, tylko o powtarzalność i brak niekontrolowanego przyspieszenia. Jeśli ładunek potrafi sam ciągnąć siłownik, regulacja przepływu staje się narzędziem bezpieczeństwa procesu, choć nadal nie zastępuje elementu blokującego pozycję.
To prowadzi do najważniejszego pytania: jak ustawić przepływ tak, żeby ruch był stabilny, a nie tylko wolniejszy.
Jak dobrać przepływ i kierunek tłumienia bez prób i błędów po omacku
Ja zaczynam od prostego pytania: która faza ruchu naprawdę wymaga kontroli? W siłowniku może to być wysuw, wsuw, opuszczanie albo domykanie chwytu. Dopiero potem wybieram, czy dławienie ma działać na zasilaniu, czy na odpływie. W hydraulice często bezpieczniej i stabilniej sprawdza się dławienie na odpływie, czyli tzw. meter-out - medium wychodzi przez przewężenie, a nie wchodzi do siłownika przez zwężkę. Taki układ lepiej trzyma prędkość przy zmiennym obciążeniu.
- Ustal, który kierunek ruchu ma być kontrolowany i kiedy ma pozostać swobodny.
- Sprawdź, czy element jest wpięty po stronie zasilania, czy po stronie powrotu.
- Rozpocznij regulację od większego przepływu, a dopiero potem stopniowo zwiększaj dławienie.
- Testuj układ pod realnym obciążeniem, nie tylko „na sucho”.
- Po ustawieniu sprawdź, czy nie pojawia się drżenie końcowe, zbyt wolny powrót albo nadmierne grzanie medium.
W katalogach spotyka się odmiany z ciśnieniem otwarcia rzędu 7, 25 i 65 psi, czyli w przybliżeniu 0,5, 1,7 i 4,5 bar. Z kolei w hydraulice występują też konstrukcje opisane do 5000 psi, czyli około 345 bar. To nie są wartości „do skopiowania” w każdym układzie, tylko dowód, jak szeroki jest zakres rozwiązań i jak ważny jest dobór pod konkretne obciążenie, średnicę przewodu oraz wymagany przepływ.
W praktyce najczęściej wygrywa cierpliwa regulacja: mały ruch śruby, krótka obserwacja zachowania i dopiero kolejny krok. Dzięki temu łatwiej uniknąć sytuacji, w której zawór działa dobrze tylko w jednym punkcie skoku. To już naturalnie prowadzi do porównania z innymi elementami regulacji przepływu.
Czym różni się od dławika, zaworu zwrotnego i regulatora przepływu
Najwięcej błędów widzę wtedy, gdy ktoś traktuje wszystkie „zawory do przepływu” jak jedną rodzinę. Z zewnątrz mogą wyglądać podobnie, ale ich zadanie jest inne. Jeden ogranicza przepływ w obie strony, drugi przepuszcza tylko w jedną, a jeszcze inny utrzymuje bardziej stałą prędkość mimo zmian ciśnienia.
| Element | Co robi | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Zawór dławiąco-zwrotny | Dławi w jednym kierunku, a w drugim puszcza medium swobodnie. | Gdy chcesz regulować prędkość tylko przy jednym ruchu siłownika. | Nie utrzyma ciężaru i nie skompensuje zmian obciążenia. |
| Zwykły dławik | Zmniejsza przepływ w obu kierunkach. | Przy prostych, mało wymagających układach. | Może spowolnić też ruch powrotny, jeśli tego nie chcesz. |
| Zawór zwrotny sterowany | Blokuje przepływ do czasu podania sygnału pilotowego. | Gdy trzeba utrzymać pozycję pod obciążeniem. | To inna funkcja niż regulacja prędkości. |
| Regulator przepływu kompensowany | Stara się utrzymać bardziej stały przepływ mimo zmian ciśnienia. | Gdy ruch ma być powtarzalny przy zmiennym obciążeniu. | Jest droższy i bardziej złożony od prostego dławienia. |
Najkrócej mówiąc: jeśli potrzebujesz tylko „spowolnić ruch w jedną stronę”, wystarczy prosty zawór z obejściem zwrotnym. Jeśli chcesz utrzymać ładunek, potrzebujesz rozwiązania blokującego, a nie samej regulacji przepływu. To rozróżnienie oszczędza mnóstwo czasu przy doborze części i późniejszym uruchomieniu.
Gdy już wiadomo, czym ten element jest, warto zobaczyć, jakie błędy najczęściej psują jego działanie w realnej instalacji.
Najczęstsze błędy, które robią z dobrego elementu źródło problemów
Najbardziej typowy błąd to montaż odwrotnie względem kierunku, w którym ma działać dławienie. Wtedy regulator robi dokładnie coś przeciwnego niż oczekiwano, a operator zaczyna szukać problemu w pompie, siłowniku albo sterowaniu. Drugie klasyczne potknięcie to ustawienie zaworu na „pusto”, bez obciążenia. Układ wydaje się wtedy poprawny, ale po wejściu w pracę roboczą zachowuje się zupełnie inaczej.
- Zbyt mocne dławienie na odpływie, które powoduje nagrzewanie i spadek dynamiki układu.
- Ustawianie parametrów bez realnego obciążenia, przez co regulacja nie trzyma się w pracy.
- Ignorowanie zabrudzeń w medium, które potrafią zakleić precyzyjny element dławiący.
- Mylenie regulacji prędkości z blokadą położenia siłownika.
- Za długie przewody i zbyt duże objętości martwe, które opóźniają reakcję układu.
- Próba „ratowania” niestabilnego ruchu samym przymykaniem zaworu, zamiast sprawdzenia obciążenia i geometrii napędu.
W hydraulice szczególnie uważam na sytuacje, w których ciężar może pchać siłownik szybciej, niż układ jest w stanie kontrolować. Wtedy zbyt mały odpływ nie poprawia sprawy, tylko może doprowadzić do kawitacji, czyli powstawania pęcherzyków przy zbyt niskim lokalnym ciśnieniu. Efekt jest prosty: hałas, drgania i szybsze zużycie elementów.
Po wyłapaniu tych błędów pozostaje jeszcze ostatni etap, który w praktyce decyduje o tym, czy instalacja będzie pracowała bez poprawek przez długi czas.
Na co patrzę przed pierwszym uruchomieniem układu
Przed startem sprawdzam zawsze kilka rzeczy, bo to oszczędza najwięcej czasu. Po pierwsze, zgodność kierunku przepływu z oznaczeniem na korpusie. Po drugie, pozycję montażu względem siłownika i tego, który ruch ma być tłumiony. Po trzecie, czy medium jest czyste, a układ odpowietrzony lub poprawnie przygotowany do pracy. To brzmi banalnie, ale właśnie te podstawy najczęściej decydują o tym, czy regulacja będzie powtarzalna.
- Upewnij się, że porty i strzałki na korpusie odpowiadają zaplanowanemu kierunkowi ruchu.
- Zaznacz sobie punkt startowy nastawy, żeby łatwo wrócić do wcześniejszej pozycji.
- Reguluj przy takim obciążeniu, z jakim układ będzie pracował na co dzień.
- Po kilku minutach pracy sprawdź temperaturę, płynność ruchu i ewentualne drgania końcowe.
- Jeśli trzeba utrzymać pozycję pod ciężarem, rozdziel funkcję regulacji prędkości od funkcji blokady obciążenia.
Jeżeli po tych krokach układ nadal szarpie, najczęściej problem leży nie w samym zaworze, tylko w doborze przepływu, zbyt małej średnicy przewodu, źle ocenionym obciążeniu albo w geometrii napędu. Wtedy lepiej wrócić do warunków pracy niż dalej kręcić nastawą na ślepo. To właśnie takie podejście najczęściej daje trwały, przewidywalny efekt.
