Pomiar średnicy rury wydaje się prosty, ale w hydraulice najłatwiej pomylić średnicę zewnętrzną, wewnętrzną i nominalne DN. W tym tekście pokazuję, jak zmierzyć średnicę rury bez zgadywania: od wyboru narzędzia, przez odczyt z suwmiarki lub obwodu, po sprawdzenie, co naprawdę oznacza wynik. To praktyczny poradnik do pracy na budowie, przy serwisie i przy domowej naprawie.
Najważniejsze rzeczy do zapamiętania przed pomiarem
- Do złączek i obejm zwykle potrzebujesz średnicy zewnętrznej, a do oceny przepływu średnicy wewnętrznej.
- Suwmiarka daje najlepszy wynik przy małych i średnich rurach, a taśma lub sznurek pomagają przy większych średnicach.
- Jeśli mierzysz obwód, średnicę liczysz ze wzoru: obwód / 3,14159.
- DN i cale to oznaczenia nominalne, więc nie wolno ich traktować jak dokładnego wymiaru rury.
- Przy rurze lekko owalnej warto zrobić 2-3 pomiary i przyjąć wartość średnią.
- Na gwincie zewnętrznym i wewnętrznym sposób odczytu jest inny, więc nie wystarczy sam „na oko” podobny rozmiar.
Najpierw ustal, którą średnicę naprawdę potrzebujesz
Ja zawsze zaczynam od jednego pytania: czy chodzi o średnicę zewnętrzną, wewnętrzną czy tylko o oznaczenie nominalne. To ważne, bo do obejmy, uchwytu albo części z gwintem liczy się zwykle inny wymiar niż przy obliczaniu przepływu w instalacji. Jeśli od razu wybierzesz zły punkt odniesienia, pomiar może być poprawny technicznie, a i tak bezużyteczny przy zakupie części.
| Rodzaj wymiaru | Co oznacza | Kiedy jest potrzebny |
|---|---|---|
| Średnica zewnętrzna | Odległość po zewnętrznym obrysie rury | Dobór złączek, obejm, uchwytów, niektórych gwintów i akcesoriów montażowych |
| Średnica wewnętrzna | Światło rury, czyli przestrzeń przepływu | Ocena wydajności instalacji, przepływu i drożności |
| DN | Wartość nominalna przypisana do systemu | Porównanie z tabelą producenta, dobór elementów w tym samym standardzie |
W praktyce to rozróżnienie oszczędza najwięcej czasu. Gdy wiem, czego szukam, pomiar staje się prosty, a potem wystarczy dobrać właściwe narzędzie i sposób odczytu.
Zmierz średnicę suwmiarką albo taśmą krok po kroku

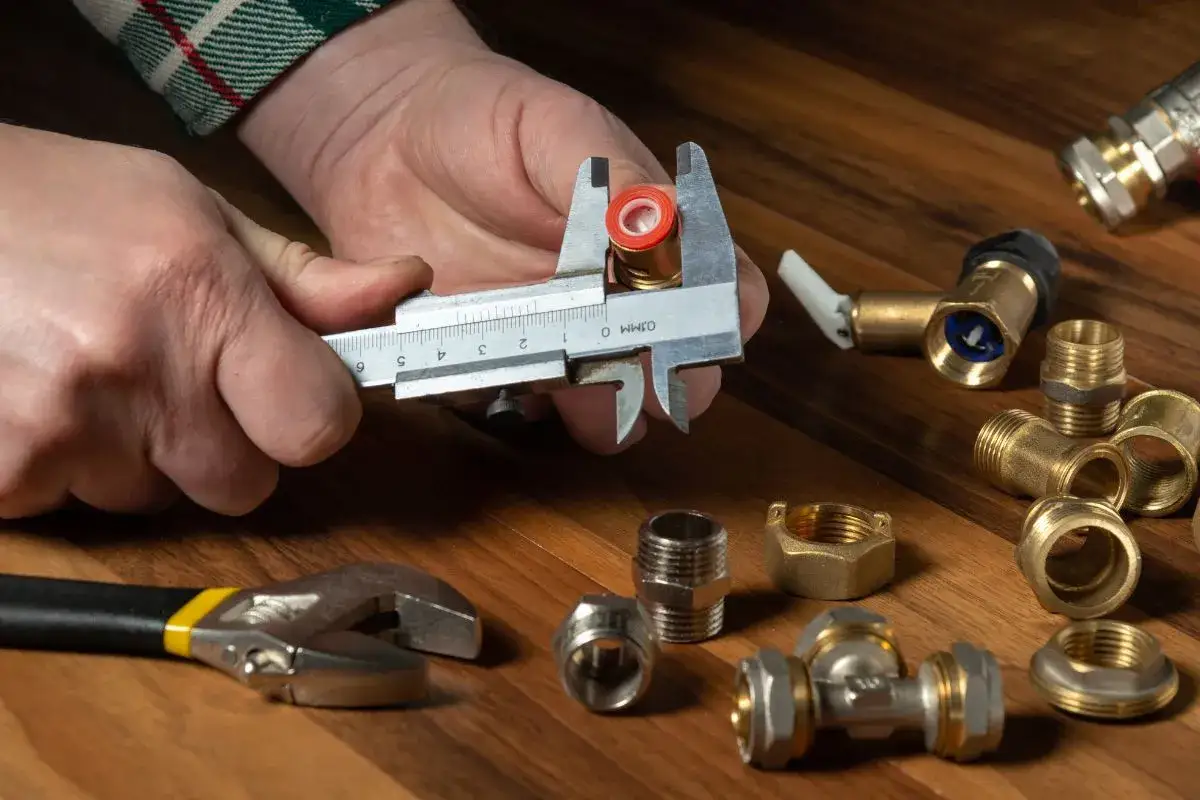

Do małych i średnich rur najpewniejsza jest suwmiarka. Oczyszczam miejsce pomiaru, przykładam szczęki prostopadle do osi rury i delikatnie zamykam je tak, żeby nie ścisnąć ścianki. Odczyt zapisuję od razu w milimetrach, bo przy hydraulice to zwykle najbardziej praktyczna jednostka.
- Oczyść powierzchnię z farby, rdzy, osadu lub zabrudzeń.
- Przyłóż suwmiarkę do zewnętrznego obrysu rury, nie do zaokrągleń i nie do uszkodzonego fragmentu.
- Odczytaj wynik i powtórz go w drugim miejscu, obracając rurę o około 90 stopni.
- Jeśli różnica między odczytami jest większa niż 1-2 mm, rura może być lekko owalna albo zabrudzona.

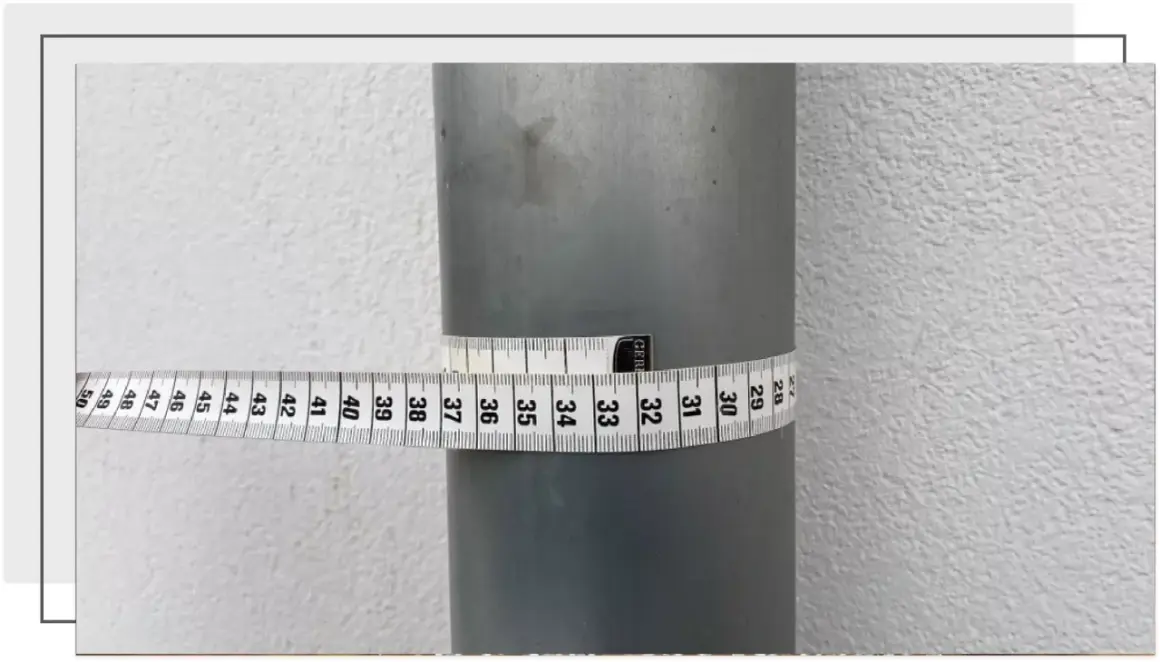

Jeżeli nie mam suwmiarki, biorę taśmę mierniczą albo sznurek. Owijam rurę, zaznaczam punkt styku i mierzę obwód. Potem dzielę wynik przez 3,14159. To prosty sposób, który działa nawet wtedy, gdy średnica jest zbyt duża na standardową suwmiarkę.
Przykład jest banalny, ale bardzo użyteczny: obwód 314 mm daje średnicę około 100 mm, a obwód 471 mm daje około 150 mm. Taki wynik jest już wystarczająco dokładny, żeby sprawdzić rozmiar części albo porównać go z tabelą systemu.
Ten etap rozwiązuje większość codziennych sytuacji, ale sam wynik nadal trzeba dobrze zinterpretować, bo obwód nie mówi jeszcze, czy masz do czynienia z wymiarem zewnętrznym, wewnętrznym czy tylko nominalnym oznaczeniem.
Przelicz obwód i sprawdź grubość ścianki
Gdy mierzę rurę z obwodu, korzystam z prostego wzoru: średnica = obwód / 3,14159. To działa szybko i bez specjalnych narzędzi, a dokładność jest wystarczająca do większości prac montażowych. Jeśli wynik ma trafić do zamówienia części, zaokrąglam go dopiero na końcu, a nie w trakcie obliczeń.
Przy rurze o obwodzie 314 mm wychodzi średnica około 100 mm. Przy obwodzie 471 mm dostaję około 150 mm. Takie przykłady dobrze pokazują, że nawet bez suwmiarki można dojść do sensownego wyniku, o ile taśma leży równo i nie ślizga się po powierzchni.
Jeżeli potrzebuję średnicy wewnętrznej, liczę ją inaczej: ID = OD - 2 x grubość ścianki. Dla rury o średnicy zewnętrznej 42 mm i ściance 2 mm otrzymuję 38 mm średnicy wewnętrznej. To szczególnie ważne w instalacjach, gdzie liczy się przepływ, spadek ciśnienia albo dobór wkładek i elementów przejściowych.
Jedno z najczęstszych nieporozumień polega na tym, że ktoś zna tylko średnicę zewnętrzną i próbuje na jej podstawie ocenić przepustowość. Ja tego nie robię. Gdy potrzebne jest światło rury, bez grubości ścianki wynik jest po prostu niepełny.
Skoro różne wymiary potrafią tak łatwo się mieszać, warto od razu uporządkować temat DN i cali, bo to właśnie one najczęściej wprowadzają zamieszanie przy zakupie materiału.
DN, cale i średnica rzeczywista to nie to samo
W hydraulice najwięcej błędów bierze się z założenia, że opis na rurze pokazuje jej dokładny wymiar. Tak nie jest. Oznaczenie DN porządkuje system rozmiarów, ale nie jest równe ani średnicy zewnętrznej, ani wewnętrznej. Podobnie zapis w calach bywa tylko nazwą handlową, a nie rzeczywistym pomiarem.
| Oznaczenie | Co oznacza w praktyce | Jak z tym postępować |
|---|---|---|
| OD | Średnica zewnętrzna rury | Mierz bezpośrednio i używaj przy doborze złączek, obejm oraz uchwytów |
| ID | Średnica wewnętrzna, czyli światło rury | Sprawdzaj ją wtedy, gdy ważny jest przepływ lub przekrój hydrauliczny |
| DN | Średnica nominalna przypisana do systemu | Porównuj ją z tabelą konkretnego producenta lub standardu |
Przykładowo zapis 1/2 cala albo DN15 nie oznacza, że mierzysz dokładnie 12,7 mm. W jednym systemie taki rozmiar może odpowiadać innemu rzeczywistemu wymiarowi niż w drugim, bo znaczenie ma też materiał, grubość ścianki i rodzaj połączenia. To właśnie dlatego samo „na cal” nigdy nie zastępuje pomiaru.
W rurach stalowych, miedzianych i z tworzyw sztucznych spotykam też różne grubości ścianek przy podobnym oznaczeniu nominalnym. Dwie rury mogą więc wyglądać podobnie, a mieć inny przekrój wewnętrzny i inną kompatybilność z osprzętem. Z tego powodu po odczycie zawsze sprawdzam jeszcze, z jakim standardem mam do czynienia.
Kiedy ten podział jest już jasny, łatwiej zauważyć, skąd biorą się pomyłki przy zwykłym pomiarze. I właśnie na tym najczęściej ludzie tracą czas.
Najczęstsze błędy, które psują wynik
W codziennej pracy widzę kilka pomyłek powtarzających się wyjątkowo często. Najbardziej kosztowna nie jest sama niedokładność, tylko błędna interpretacja wyniku. Rura może być zmierzona poprawnie, a i tak zamówiona część nie pasuje, bo ktoś patrzył na niewłaściwy wymiar.
- Mierzenie po zabrudzonej powierzchni - farba, korozja i osad potrafią dodać kilka milimetrów.
- Odczyt tylko z jednego miejsca - przy rurze lekko owalnej wynik z jednego punktu nie mówi całej prawdy.
- Mylenie średnicy z promieniem - jeśli od środka do krawędzi masz 25 mm, średnica wynosi 50 mm.
- Traktowanie DN jak dokładnego wymiaru - oznaczenie nominalne trzeba zawsze zestawić z tabelą systemu.
- Mierzenie po uszkodzonym gwincie - zgnieciony lub starty gwint fałszuje odczyt i utrudnia dobór złączki.
Najlepiej działa prosta zasada: jeśli wynik ma znaczenie dla zakupu albo montażu, robię pomiar dwa razy, w dwóch punktach i najlepiej dwoma metodami. Suwmiarka daje precyzję, a obwód z taśmy pozwala szybko potwierdzić, czy wynik ma sens.
To szczególnie ważne przy rurach gwintowanych, bo tam sam wygląd końcówki często myli bardziej niż pomaga. Właśnie dlatego w ostatnim kroku zawsze sprawdzam jeszcze materiał i typ połączenia.
Zanim kupisz złączkę, sprawdź jeszcze materiał i typ połączenia
Ostatni krok to weryfikacja materiału i sposobu łączenia. Stal, miedź, PVC, PP czy PEX nie zawsze korzystają z tej samej logiki wymiarowej, nawet jeśli na pierwszy rzut oka rura wygląda podobnie. Dwie części mogą mieć zbliżony wynik w milimetrach, a i tak nie zagrają ze sobą przez inny gwint, inny profil uszczelnienia albo inny standard systemu.
- Przy rurach gwintowanych sprawdzam średnicę zewnętrzną i typ gwintu, a nie tylko napis na opakowaniu.
- Przy instalacjach, gdzie liczy się przepływ, patrzę przede wszystkim na średnicę wewnętrzną i grubość ścianki.
- Przy elementach „na cal” porównuję wynik z tabelą rozmiarów, zamiast ufać samemu oznaczeniu handlowemu.
- Przy dużych lub lekko owalnych rurach robię 2-3 pomiary i przyjmuję wartość średnią.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: w hydraulice lepiej poświęcić trzy minuty na drugi pomiar niż tracić godzinę na zwrot źle dobranej części. Gdy średnica jest już pewna, wybór złączki, redukcji czy obejmy staje się zwykłą formalnością, a nie loterią.
