Najważniejsze rzeczy, które warto sprawdzić przed wyborem zaworu
- Najpierw ustal medium: woda, powietrze, olej, para albo ciecz z osadem wymagają innej konstrukcji i innych uszczelnień.
- Wersje bezpośrednie działają bez różnicy ciśnień, a pilotowe zwykle potrzebują jej do poprawnej pracy.
- Do instalacji z brudem i drobinami lepiej szukać zaworów z filtrem przed wejściem albo z membraną separującą medium.
- Liczą się też napięcie cewki, temperatura pracy, średnica przyłącza i dopuszczenia do danego medium.
- Najczęstszy błąd to dobór po gwincie, a nie po parametrach pracy całego układu.
Jak działają zawory elektromagnetyczne

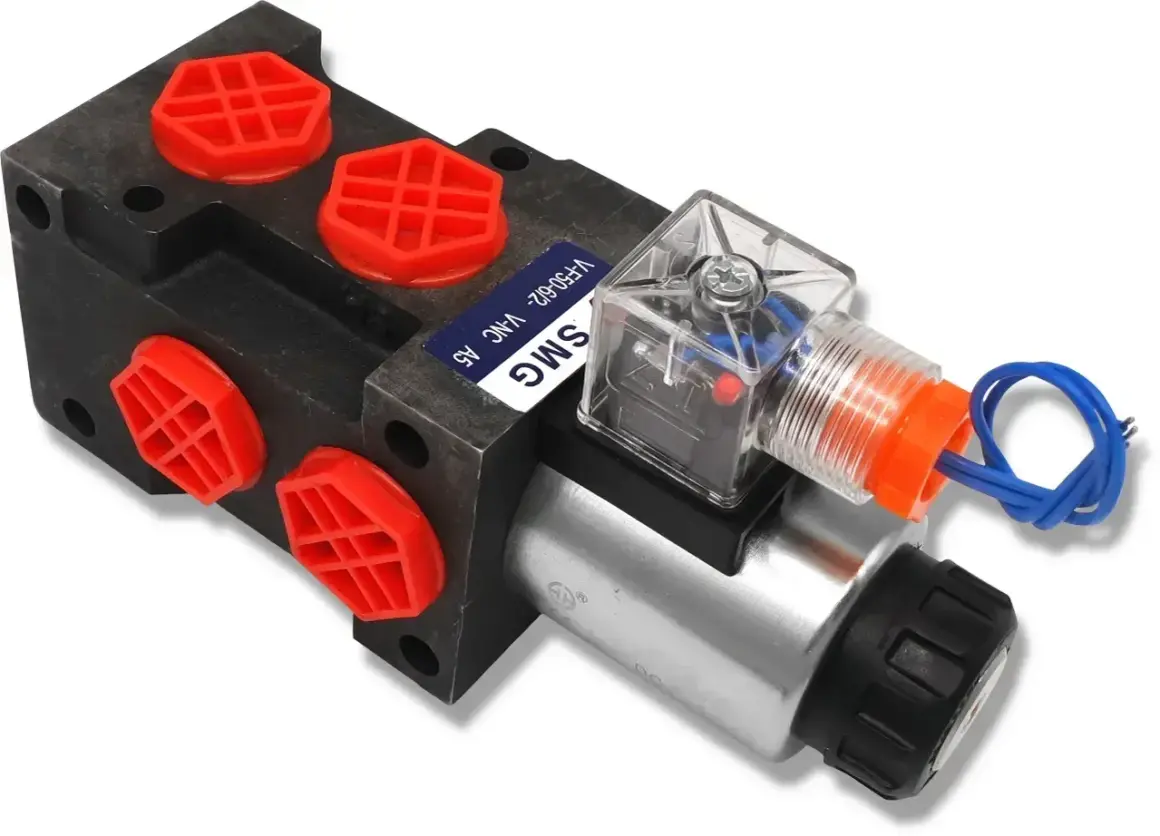

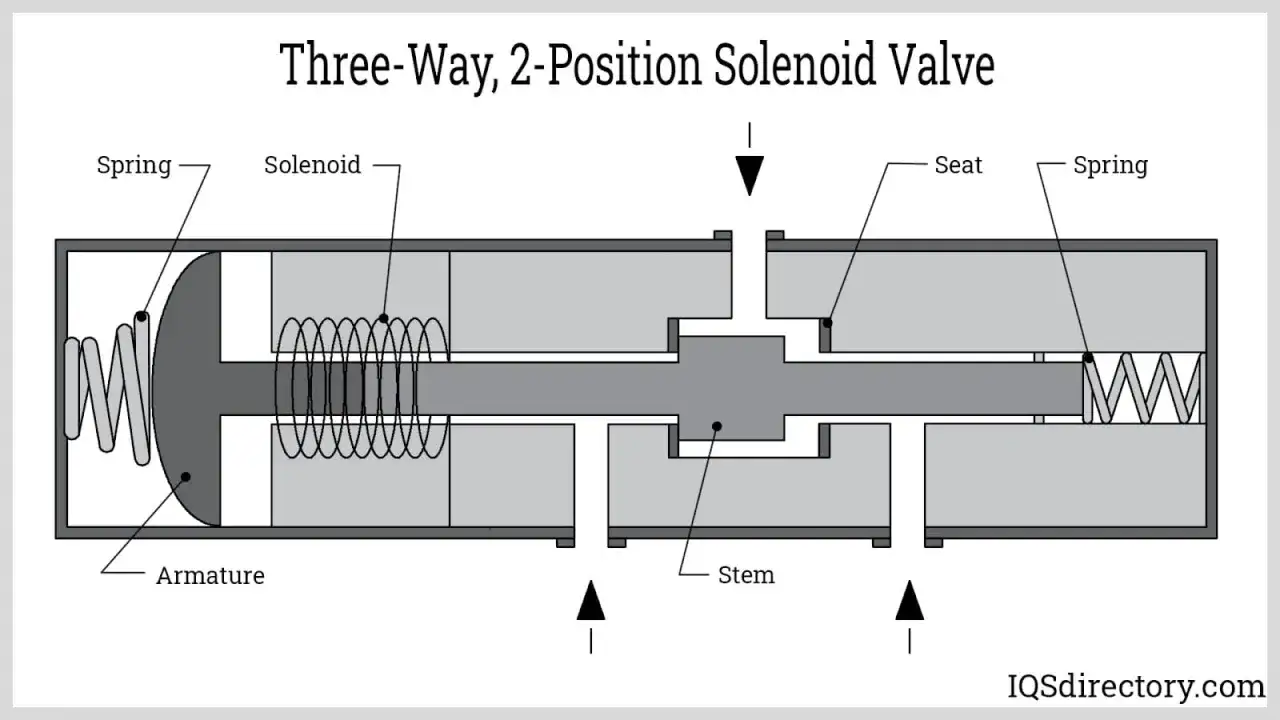

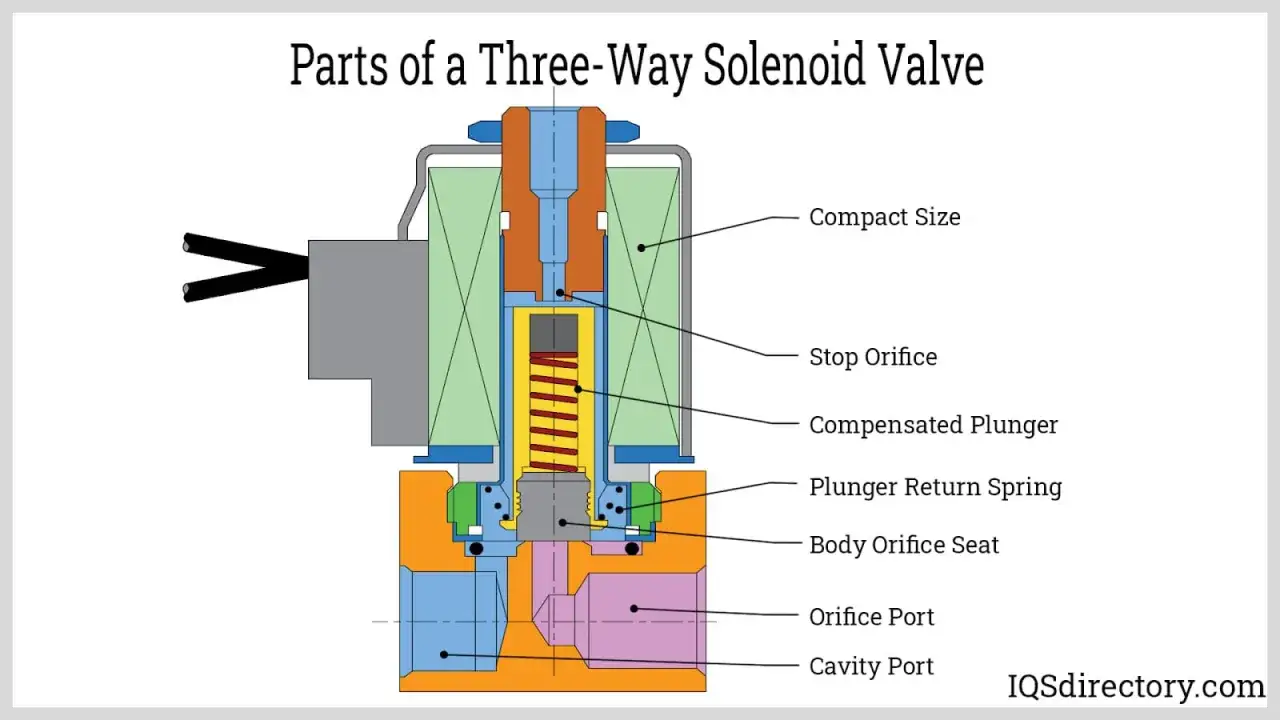

W środku działa to prościej, niż sugeruje nazwa. Cewka po podaniu napięcia wytwarza pole magnetyczne, które przesuwa rdzeń albo tłoczek i zmienia stan przepływu: otwiera go lub zamyka. Gdy napięcie znika, sprężyna lub ciśnienie medium przywraca zawór do położenia spoczynkowego.
W praktyce rozróżniam dwa podstawowe układy. Bezpośrednio działający otwiera i zamyka się wyłącznie siłą elektromagnesu, więc dobrze znosi małe średnice i układy bez różnicy ciśnień. Serwoasystowany wykorzystuje już ciśnienie medium, dlatego lepiej radzi sobie przy większych przepływach i średnicach, ale wymaga określonej różnicy ciśnień na wejściu i wyjściu. Bürkert właśnie tak porządkuje te dwa rozwiązania i w praktyce to najlepszy punkt wyjścia do doboru.
Warto też zapamiętać pojęcia NC i NO. NC, czyli zwykle zamknięty, po zaniku zasilania odcina przepływ. NO, czyli zwykle otwarty, robi odwrotnie. To nie jest detal, tylko decyzja o tym, co stanie się z instalacją po awarii prądu. Tę różnicę trzeba ustalić zanim zacznie się wybierać konkretny model, bo od niej zależy bezpieczeństwo całego układu.
Od tej podstawy łatwo przejść do kwestii, który wariant faktycznie pasuje do konkretnego zastosowania.
Który wariant wybrać do konkretnego układu
W praktyce zaczynam od dwóch pytań: czy zawór ma pracować bez różnicy ciśnień i czy ma być domyślnie zamknięty, czy otwarty. To od razu zawęża wybór bardziej niż sama marka albo średnica przyłącza.
Wersje bezpośrednie i pilotowe
| Typ | Najlepiej sprawdza się | Mocne strony | Ograniczenia |
|---|---|---|---|
| Bezpośrednio działający | Małe średnice, krótkie odcinki, proste odcięcie | Nie potrzebuje różnicy ciśnień, szybka reakcja, prostsza konstrukcja | Przy większych przepływach bywa mniej opłacalny |
| Pilotowy / serwoasystowany | Większe średnice i wyższe przepływy | Lepszy przy dużym przepływie i mniejszym poborze energii | Wymaga minimalnej różnicy ciśnień |
To właśnie dlatego w katalogu nie wystarczy patrzeć na nazwę serii. W jednej linii możesz znaleźć zawory, które działają świetnie w małym obiegu, ale zupełnie nie nadają się do układu bez ciśnienia różnicowego.
Przeczytaj również: Połączenia kołnierzowe - Jak uniknąć przecieków i błędów w montażu?
Stan spoczynkowy i liczba dróg
W instalacjach budowlanych najczęściej spotyka się układ 2/2, czyli pełne otwarcie albo pełne zamknięcie jednego toru przepływu. W automatyce pomocniczej przydają się też 3/2, gdy trzeba przełączać między zasilaniem i odpowietrzeniem, ale to już wykracza poza prostą armaturę odcinającą.
- NC wybieram wtedy, gdy po zaniku zasilania medium ma zostać odcięte.
- NO ma sens tam, gdzie brak prądu nie może zatrzymać przepływu.
- W większych przepływach pilotowy zawór daje lepszą wydajność, ale tylko wtedy, gdy układ ma odpowiednie ciśnienie.
Gdy ten podział jest jasny, dużo łatwiej odpowiedzieć na pytanie, gdzie takie rozwiązanie naprawdę ma sens w budownictwie i hydraulice.
Gdzie w hydraulice i budownictwie sprawdzają się najlepiej
W budynkach i małych instalacjach przemysłowych taki zawór najczęściej robi jedną rzecz bardzo dobrze: odcina albo dopuszcza medium na sygnał z automatyki. Właśnie dlatego widzę go w układach napełniania, sterowania dopływem wody, nawadniania, dozowania i prostych zabezpieczeniach instalacyjnych.
- Przy dopuszczaniu wody do układu grzewczego, gdy system ma sam kontrolować uzupełnienie medium.
- W nawadnianiu ogrodów i terenów zielonych, gdzie liczy się precyzyjny start i stop sekcji.
- W stacjach uzdatniania, filtracji i zmiękczania, bo tam przepływ trzeba przełączać cyklicznie.
- W instalacjach sprężonego powietrza i prostych obiegach procesowych, kiedy potrzebne jest automatyczne odcięcie.
Nie traktowałbym go jednak jako uniwersalnego zamiennika każdego zaworu. Jeśli medium niesie sporo osadów, ma dużą lepkość albo przepływ ma być tylko sporadycznie odcinany, ręczna armatura bywa prostsza, trwalsza i tańsza w utrzymaniu. To prowadzi do pytania, jak dobrać model bez wpadek już na etapie zamówienia.
Jak dobrać model bez kosztownej pomyłki
Ja zaczynam zawsze od medium i ciśnienia, bo to dwa parametry, które najczęściej obnażają złe założenia. Dopiero potem sprawdzam napięcie cewki, średnicę przyłącza i to, czy zawór ma być zwykle zamknięty, czy zwykle otwarty.
| Parametr | Co sprawdzić w praktyce | Dlaczego to ważne |
|---|---|---|
| Medium | Czy to woda, powietrze, olej, para, a może ciecz z drobinami | Materiał korpusu i uszczelnień musi pasować do medium, inaczej zawór szybko traci szczelność |
| Ciśnienie i różnica ciśnień | Czy układ ma stabilne ciśnienie robocze i czy występuje wymagany spadek na zaworze | Modele pilotowe potrzebują minimalnej różnicy ciśnień; Parker pokazuje, że w zależności od konstrukcji może to być rząd 1 psi, czyli ok. 0,07 bar, albo 0,24 bar |
| Napięcie cewki | 24 V DC, 230 V AC albo inna dostępna wartość w układzie | Dobry zawór złą cewką nadal pozostaje złym zakupem |
| Średnica i przepływ | Czy nominalny rozmiar faktycznie wystarczy do planowanego przepływu | Za mały przekrój dławi instalację, za duży potrafi utrudnić stabilną pracę |
| Materiał korpusu i uszczelnień | Mosiądz, stal nierdzewna, tworzywo, NBR, EPDM, FPM | To one decydują o odporności na temperaturę, chemię i zużycie |
| Temperatura pracy | Temperatura medium i otoczenia | Zbyt wysoka lub zbyt niska temperatura skraca żywotność cewki i uszczelnień |
| Dopuszczenia i ochrona | Woda pitna, gaz, strefy zagrożone wybuchem, IP osłony | Przy instalacjach specjalnych brak odpowiednich dopuszczeń dyskwalifikuje produkt niezależnie od ceny |
| Zanieczyszczenie medium | Czy potrzebna jest wersja z separacją medium albo łatwiejszym dostępem do serwisu | Przy osadach i drobinach szybciej wygrywa konstrukcja odporniejsza na brud |
W katalogach często wszystko wygląda podobnie, ale w praktyce dwie pozornie identyczne sztuki mogą zachowywać się zupełnie inaczej. Najlepiej kupuje się wtedy, gdy parametry układu są spisane przed złożeniem zamówienia, a nie dopiero po rozpakowaniu paczki. Kiedy dobór jest już trafiony, zostaje druga połowa sukcesu: montaż i eksploatacja.
Montaż i eksploatacja, które chronią przed awarią
Najwięcej problemów nie wynika z samej cewki, tylko z brudu, złego montażu i pracy poza zakresem ciśnień. Jeśli mam wskazać jedną rzecz, którą naprawdę warto zrobić od razu, to wstawić filtr lub sitko możliwie blisko wejścia zaworu.
- Nie montuj zaworu bez sprawdzenia kierunku przepływu zaznaczonego na korpusie.
- Przed serwisem odłącz zasilanie i spuść ciśnienie z odcinka instalacji.
- Nie zakładaj, że pilotowy model ruszy bez odpowiedniej różnicy ciśnień.
- Kontroluj stan filtra, bo drobiny potrafią unieruchomić cały układ.
- Pilnuj napięcia cewki, zwłaszcza gdy zasilanie biegnie przez długie odcinki przewodu.
Przy regularnej eksploatacji traktuję przegląd filtra i korpusu co najmniej raz w roku jako minimum, a w trudnym medium częściej. Osad i kamień nie czekają na harmonogram z kalendarza, więc lepiej reagować wcześniej niż wymieniać całą cewkę po pierwszym zacięciu. Po takich detalach najlepiej widać, kiedy elektrozawór ma sens, a kiedy lepiej sięgnąć po prostszą armaturę ręczną.
Elektrozawór czy zawór ręczny
To nie jest wybór lepszy-gorszy, tylko dopasowanie do zadania. Jeśli coś ma działać automatycznie, często, z poziomu sterownika albo czujnika, elektrozawór wygrywa bez dyskusji. Jeśli potrzebujesz tylko odciąć medium na długi czas, prosty zawór kulowy zwykle będzie rozsądniejszy.
| Rozwiązanie | Najlepsze zastosowanie | Plusy | Minusy |
|---|---|---|---|
| Elektrozawór | Automatyczne przełączanie przepływu, sterowanie z czujnika lub sterownika | Szybka reakcja, integracja z automatyką, wygoda pracy | Wymaga zasilania i poprawnego doboru do medium |
| Zawór ręczny | Rzadkie odcięcie, serwis, prosty układ bez automatyki | Niska złożoność, dobra odporność, łatwy serwis | Brak automatyzacji, ręczna obsługa |
| Zawór zwrotny | Zabezpieczenie przed cofaniem medium | Chroni kierunek przepływu bez elektroniki | Nie służy do sterowania przepływem |
Najczęściej najlepszy zestaw to nie „albo-albo”, tylko kombinacja: elektrozawór do automatyki, zawór ręczny do serwisu i zawór zwrotny tam, gdzie trzeba zabezpieczyć kierunek przepływu. Taki układ daje więcej kontroli i mniej niespodzianek podczas przeglądu.
Na co patrzę przed zamówieniem, gdy liczy się spokój po montażu
Jeżeli mam domknąć temat do kilku punktów, to przed zakupem sprawdzam dopuszczenia do medium, napięcie cewki, wymagany zakres ciśnień, sposób pracy po zaniku prądu i dostęp do filtra. To brzmi banalnie, ale właśnie te rzeczy decydują, czy instalacja będzie działała latami, czy zacznie kaprysić po pierwszym sezonie.
- Czy medium jest czyste, czy niesie osad, kamień albo drobiny.
- Czy układ ma różnicę ciśnień potrzebną dla wersji pilotowej.
- Czy lepiej wybrać NC, czy NO w kontekście bezpieczeństwa.
- Czy dostęp do cewki i filtra będzie możliwy bez rozbierania połowy instalacji.
- Czy zawór ma dopuszczenie do wody, gazu, pary lub innego medium, z którym ma pracować.
W praktyce najpewniejszy wybór to taki, który pasuje do medium, ciśnienia i warunków pracy, a dopiero potem do ceny. Jeśli te trzy rzeczy są ustawione dobrze, elektrozawór staje się po prostu niezawodnym elementem automatyki, zamiast źródła kolejnej awarii.
