W hydraulice flansza jest jednym z tych elementów, które łatwo zlekceważyć, a potem właśnie na nich pojawiają się przecieki, luz albo problemy z serwisem. W praktyce branżowej częściej mówi się o kołnierzu i połączeniu kołnierzowym, bo to one opisują cały układ: dwa elementy, uszczelkę i śruby. W tym tekście pokazuję, jak działa takie rozwiązanie, jakie ma odmiany i jak dobrać je do ciśnienia, medium oraz warunków pracy.
Najważniejsze rzeczy o połączeniach kołnierzowych
- Połączenie kołnierzowe łączy rury, armaturę i urządzenia w sposób rozłączny, ale szczelny.
- O skuteczności decydują przede wszystkim: DN, PN, materiał, uszczelka i poprawny montaż.
- Do oleju hydraulicznego najczęściej wybiera się uszczelki odporne na oleje, a do wody i glikolu inne materiały.
- W wielu instalacjach kołnierz wygrywa z gwintem i spawem wtedy, gdy liczy się serwis i łatwy demontaż.
- Najczęstsze problemy biorą się nie z samego projektu, tylko z niedokładnego ustawienia, zabrudzenia i złego dokręcenia.

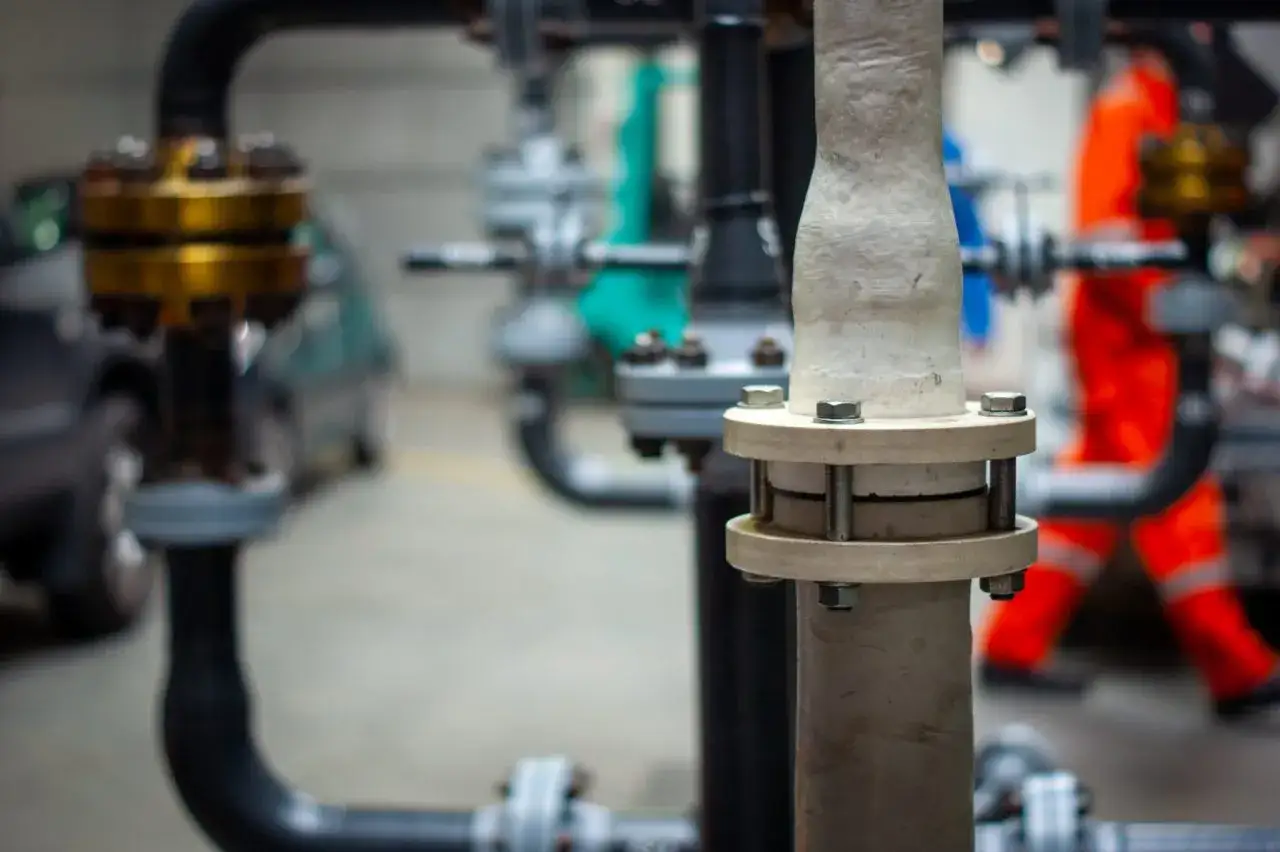

Jak działa połączenie kołnierzowe

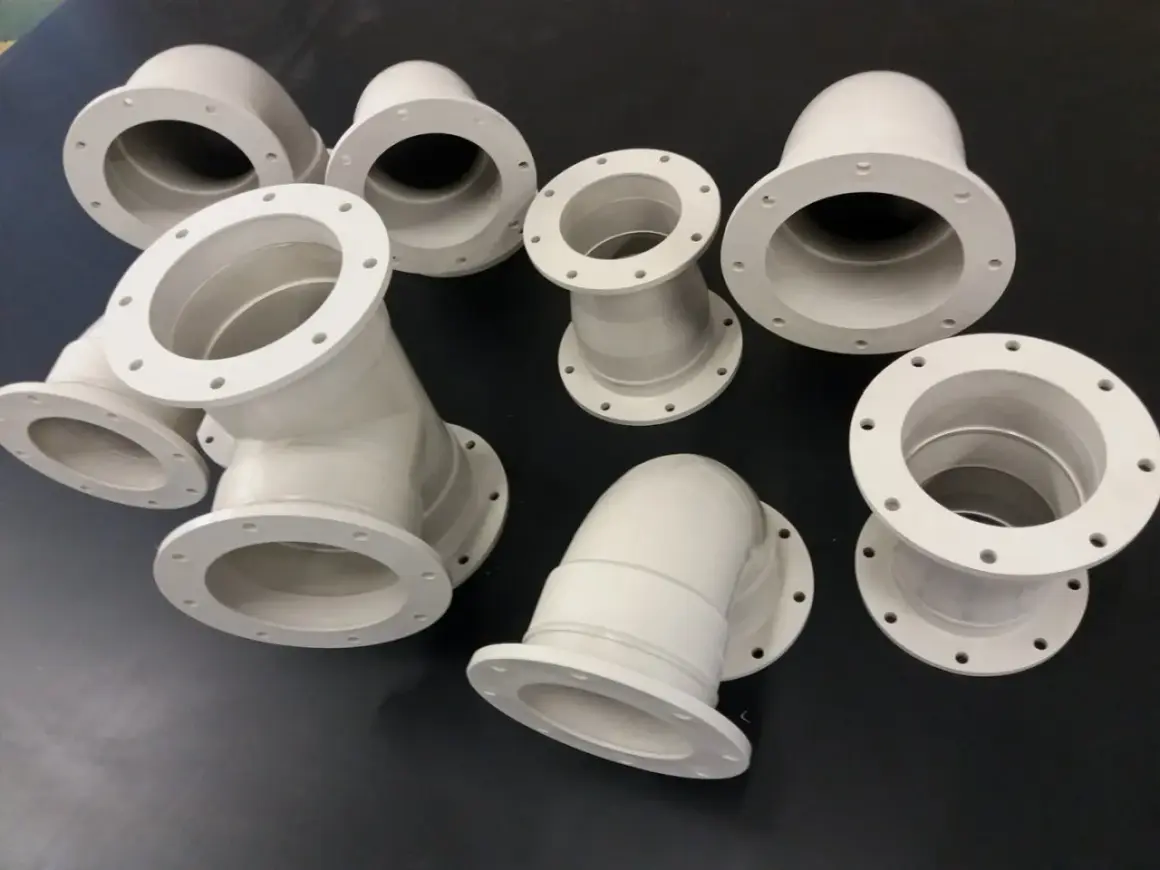

Kołnierz to płaska lub odpowiednio uformowana część, która tworzy czołowe połączenie dwóch elementów za pomocą uszczelki i śrub. W hydraulice spotykam go tam, gdzie trzeba połączyć rury, zawory, pompy, filtry, zbiorniki albo inne podzespoły w sposób, który da się później bezpiecznie rozebrać. Sama idea jest prosta: dwie przylgi dociskają uszczelkę, a śruby nadają całemu układowi odpowiedni nacisk.
W dokumentacji pojawiają się też dwa oznaczenia, które warto rozumieć od razu. DN to średnica nominalna, czyli umowny rozmiar połączenia, a PN to klasa ciśnienia, która mówi, do jakiego obciążenia układ został przewidziany. Najczęściej spotyka się dziś PN 6, PN 10, PN 16, PN 25 i PN 40, ale sam numer nigdy nie wystarcza bez sprawdzenia temperatury medium i typu uszczelki.
W praktyce największą zaletą takiego rozwiązania jest serwisowalność. Jeśli trzeba wymienić zawór, wyjąć pompę albo skontrolować odcinek instalacji, nie ma potrzeby przecinać rurociągu. To właśnie dlatego w instalacjach hydrauliki siłowej, wodnych i procesowych połączenia kołnierzowe wciąż mają bardzo mocną pozycję. Gdy rozumie się już ich budowę, łatwiej wybrać właściwy wariant do konkretnej pracy.
Który rodzaj kołnierza sprawdzi się najlepiej
Nie każdy kołnierz zachowuje się tak samo. Inaczej pracuje rozwiązanie do zwykłego rurociągu, inaczej wariant do wyższego ciśnienia, a jeszcze inaczej element, który ma ułatwić montaż albo demontaż. Ja zwykle porównuję je najpierw pod kątem obciążenia, a dopiero później pod kątem ceny, bo tańszy wybór bywa po prostu zbyt słaby do warunków pracy.
| Rodzaj | Gdzie ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Płaski | Standardowe rurociągi i armatura | Prosta konstrukcja i szeroka dostępność | Wymaga bardzo dobrego montażu, gdy układ pracuje pod większym obciążeniem |
| Szyjkowy | Układy z wyższym ciśnieniem, temperaturą lub drganiami | Dobrze przenosi naprężenia i jest bardzo solidny | Zwykle kosztuje więcej i wymaga staranniejszego doboru |
| Luźny | Gdy liczy się łatwiejsze ustawienie elementów przy montażu | Ułatwia ustawienie i późniejszy demontaż | Nie jest pierwszym wyborem do najbardziej wymagających układów |
| Gwintowany | Małe średnice i miejsca, w których chce się uniknąć spawania | Szybszy montaż bez prac spawalniczych | Przy większych średnicach i obciążeniach traci przewagę |
| Zaślepiający | Zamykanie odcinków lub króćców serwisowych | Proste i czytelne odcięcie instalacji | Nie służy do przesyłu medium, tylko do zamknięcia końca |
Jeżeli mam wskazać jeden wniosek praktyczny, to jest on dość prosty: im trudniejsze warunki pracy, tym mniej opłaca się iść w najtańszy wariant. Do układu, który ma być rozbierany i serwisowany, wybiera się inne rozwiązanie niż do odcinka, który raz zostanie zamknięty i ma działać latami. To prowadzi już bezpośrednio do pytania o dobór do konkretnej instalacji.
Jak dobrać element do instalacji hydraulicznej
Dobór zaczynam od medium, a dopiero potem patrzę na ciśnienie, temperaturę i materiał. To ważne, bo ten sam układ może pracować zupełnie dobrze z wodą, a problematycznie z olejem hydraulicznym, glikolem albo cieczą o podwyższonej temperaturze. Właśnie tu najłatwiej o pomyłkę: ktoś patrzy tylko na wymiar, a ignoruje warunki pracy.
Najpierw sprawdzam zgodność wymiarową. W praktyce europejskiej bardzo często spotyka się kołnierze zgodne z EN 1092-1, czyli normą porządkującą wymiary, rozstaw otworów i typy przylg. To wygodne, bo pozwala uniknąć sytuacji, w której wszystko wygląda podobnie, ale otwory nie pokrywają się co do milimetra. Dla instalatora to nie detal, tylko realna oszczędność czasu i nerwów.
| Co sprawdzić | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| DN | Określa rozmiar nominalny połączenia | Nie myl DN z dokładnym wymiarem w milimetrach |
| PN | Mówi o klasie ciśnienia | Nie zakładaj, że wyższe PN zawsze rozwiązuje problem temperatury |
| Materiał | Wpływa na trwałość i odporność na korozję | Stal węglowa, nierdzewna, żeliwo sferoidalne i tworzywa mają różne zastosowania |
| Uszczelka | To ona odpowiada za szczelność styku | Do olejów wybieraj rozwiązania odporne na oleje, a do wody i glikolu inne materiały |
| Przylga | Musi pasować do drugiej strony połączenia | Uszczelka pracuje na czołach, więc nierówność od razu osłabia układ |
| Śruby | To one nadają docisk całemu zestawowi | Sprawdź długość, klasę wytrzymałości i zabezpieczenie antykorozyjne |
Jeśli chodzi o same uszczelki, nie ma jednego uniwersalnego wyboru. NBR dobrze radzi sobie z olejami, EPDM lepiej sprawdza się przy wodzie i glikolu, a PTFE daje bardzo szeroką odporność chemiczną. W trudniejszych warunkach pojawiają się też rozwiązania grafitowe. Z mojego doświadczenia wynika, że największe problemy bierze się nie z braku mocy dokręcenia, tylko z niedopasowania materiału uszczelki do medium.
Gdy wybór materiału i standardu jest już jasny, trzeba przejść do montażu. Właśnie tam wiele dobrych projektów przegrywa z pośpiechem na budowie.
Montaż, który naprawdę trzyma szczelność
Poprawny montaż zaczyna się przed przyłożeniem klucza. Najpierw trzeba oczyścić czoła, sprawdzić, czy nie ma rys, zadziorów albo odkształceń, i upewnić się, że rury nie są wymuszone na siłę. Jeśli elementy są ustawione pod naprężeniem, nawet dobra uszczelka nie skompensuje błędu montażowego.
- Sprawdź zgodność DN, PN, przylgi i rozstawu otworów.
- Oczyść powierzchnie styku i usuń wszelkie zanieczyszczenia.
- Ułóż uszczelkę centralnie, bez przesunięcia i bez skręcenia.
- Włóż śruby i nakrętki, a następnie dokręcaj je stopniowo na krzyż.
- Nie dociskaj jednego punktu do końca, zanim reszta połączenia nie złapie równomiernego nacisku.
- Po uruchomieniu instalacji skontroluj połączenie jeszcze raz, zwłaszcza jeśli występują drgania lub pulsacja ciśnienia.
Tu warto zapamiętać jedną rzecz: mocniej nie znaczy lepiej. Zbyt duży moment dokręcenia potrafi zgnieść uszczelkę, zdeformować przylgę albo doprowadzić do nierównego rozkładu nacisku. Dlatego moment zawsze biorę z dokumentacji producenta, a nie z domysłów. W przypadku układów pracujących z cyklicznymi skokami ciśnienia to właśnie równomierny docisk robi różnicę między stabilną pracą a powtarzającym się przeciekiem.
Skoro sposób montażu ma tak duże znaczenie, łatwo zgadnąć, gdzie najczęściej pojawiają się problemy. I właśnie to warto omówić przed porównaniem kołnierza z innymi metodami łączenia.
Najczęstsze błędy, które kończą się przeciekiem
W praktyce awarie połączeń kołnierzowych rzadko wynikają z jednego spektakularnego błędu. Częściej składa się na nie kilka drobnych zaniedbań, które sumują się w problem po pierwszym uruchomieniu albo po kilku tygodniach pracy. Najbardziej typowe widzę w tych samych miejscach.
- Dobór uszczelki bez sprawdzenia medium i temperatury.
- Mieszanie elementów o niezgodnym rozstawie otworów lub innej przylgi.
- Brud, opiłki i resztki starej uszczelki na czołach połączenia.
- Dokręcanie tylko z jednej strony zamiast pracy na krzyż.
- Brak osiowania rur, przez co kołnierz pracuje pod naprężeniem.
- Zbyt szybkie uznanie montażu za zakończony bez kontroli po rozruchu.
Jest też błąd mniej oczywisty: próba „uratowania” złego zestawu samą siłą dokręcania. Jeśli średnica, przylga albo klasa ciśnienia są dobrane źle, większy nacisk zwykle tylko maskuje problem na chwilę. Potem instalacja wraca z przeciekiem, a czasem również z uszkodzoną uszczelką i powierzchnią styku. To prowadzi do pytania, kiedy kołnierz jest rzeczywiście lepszy niż spaw albo gwint.
Kiedy kołnierz wygrywa ze spawem albo gwintem
Nie każda instalacja potrzebuje połączenia rozłącznego. Jeśli odcinek ma być zamknięty na stałe, spaw bywa prostszy i bardziej kompaktowy. Jeśli średnica jest mała i obciążenie niewielkie, gwint też może być wystarczający. Kołnierz ma jednak bardzo mocną przewagę tam, gdzie liczy się dostęp serwisowy, możliwość demontażu i wymiana elementów bez cięcia przewodów.
| Rozwiązanie | Najlepsze zastosowanie | Plus | Minus |
|---|---|---|---|
| Kołnierz | Układy serwisowane, armatura, pompy, filtry, zbiorniki | Łatwy demontaż i kontrola | Większa liczba elementów i większa wrażliwość na montaż |
| Spaw | Stałe odcinki bez potrzeby częstego rozbierania | Duża sztywność i mała gabarytowość | Brak wygodnego demontażu |
| Gwint | Małe średnice i proste układy | Szybki montaż bez spawania | Gorsza skalowalność przy większych obciążeniach |
W hydraulice siłowej, gdzie liczy się nie tylko szczelność, ale też serwis i bezpieczeństwo pracy pod ciśnieniem, połączenie kołnierzowe bardzo często daje najlepszy kompromis. W układach bardziej statycznych można postawić na spaw, ale przy urządzeniach, które trzeba regularnie otwierać, odkręcać i kontrolować, kołnierz po prostu oszczędza czas. To właśnie dlatego tak często widzę go przy pompach, zaworach, filtrach i króćcach zbiorników.
Jeśli więc projekt ma być praktyczny, a nie tylko formalnie poprawny, warto zrobić jeszcze jedną kontrolę przed zamówieniem. Dzięki temu łatwiej uniknąć kosztownej poprawki już na budowie.
Zanim zamówisz komplet, sprawdź te rzeczy
Przed zamówieniem zawsze sprawdzam kilka punktów i radzę robić tak samo każdemu, kto chce uniknąć opóźnień na montażu. To krótka lista, ale właśnie ona zwykle wychwytuje większość problemów jeszcze przed dostawą materiału.
- zgodność DN i PN z projektem,
- typ przylgi i sposób łączenia z drugim elementem,
- materiał kołnierza i odporność na korozję,
- rodzaj uszczelki dopasowany do medium,
- długość, klasa i zabezpieczenie śrub,
- zgodność otworowania z normą,
- dostęp serwisowy po uruchomieniu instalacji.
Jeżeli te punkty są dopięte, montaż przebiega spokojniej, a instalacja pracuje przewidywalnie. Właśnie tak traktuję dobrze dobrany kołnierz: nie jako ozdobny detal rurociągu, tylko jako element, który ma bezpiecznie utrzymać ciśnienie, ułatwić serwis i nie sprawiać problemów przez lata. Najlepszy znak, że wybór był trafny, jest prosty: po montażu nikt nie musi do niego wracać szybciej, niż wymaga tego normalny przegląd.
