W układach hydraulicznych i pneumatycznych taki element wykonawczy ma robić jedną rzecz bardzo dobrze: wykonać ruch roboczy bez komplikowania całej instalacji. Siłownik jednostronnego działania sprawdza się tam, gdzie nacisk potrzebny jest tylko w jednym kierunku, a powrót może odbyć się sprężyną, ciężarem albo zewnętrzną siłą. Poniżej rozkładam to na prosty mechanizm, praktyczne zastosowania w budownictwie i warsztacie oraz najważniejsze kryteria doboru, żeby łatwiej ocenić, czy to rozwiązanie pasuje do Twojego układu.
Najważniejsze rzeczy, które warto zapamiętać
- Jedna komora robocza jest zasilana ciśnieniem, a ruch powrotny zapewnia sprężyna, ciężar lub inny mechanizm zewnętrzny.
- W hydraulice siła wynika z zależności F = p × A, więc przy odpowiedniej średnicy tłoka można uzyskać bardzo duży docisk lub udźwig.
- W pneumatyce ten układ pracuje zwykle z zaworem 3/2 i sprawdza się tam, gdzie liczą się prostota oraz szybki, powtarzalny ruch.
- Największe ograniczenie to słabsza kontrola ruchu w obu kierunkach niż w rozwiązaniu dwustronnym.
- Przed doborem trzeba sprawdzić skok, sposób powrotu, warunki montażu, obciążenia boczne i sposób odprowadzenia medium.

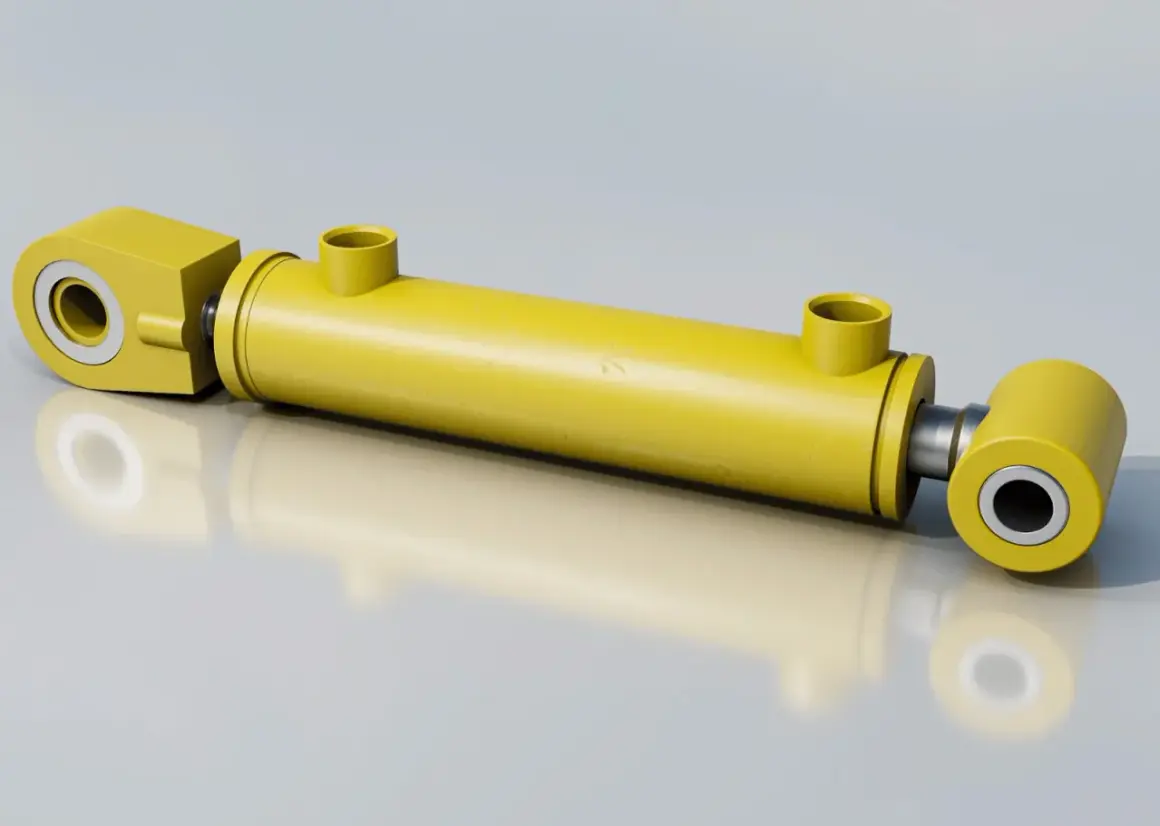

Jak działa siłownik jednostronnego działania w praktyce
Mechanizm jest prosty: medium robocze działa tylko na jedną stronę tłoka, więc wykonuje się jeden kierunek pracy, a powrót następuje już bez aktywnego tłoczenia. W praktyce oznacza to jedną aktywną powierzchnię, jedną fazę napędzaną ciśnieniem i jedną fazę powrotu, która zależy od sprężyny, ciężaru elementu roboczego albo osobnego układu cofającego. Taka konstrukcja jest lubiana tam, gdzie liczy się prostota sterowania i mała liczba elementów podatnych na awarię.
W hydraulice
W układzie hydraulicznym tłoczysko wysuwa się pod wpływem ciśnienia oleju, a po zaniku ciśnienia wraca dzięki sprężynie lub sile zewnętrznej. To rozwiązanie daje dużą siłę przy kompaktowych wymiarach, bo ciecz robocza jest praktycznie nieściśliwa, a więc dobrze przenosi obciążenie. Ja najczęściej spotykam je w podnośnikach, dociskach, mechanizmach wywrotek, klapach zsypowych i prostych urządzeniach serwisowych, gdzie ruch powrotny nie musi być napędzany ciśnieniem.
Przeczytaj również: Co to jest żwir? Poznaj jego właściwości i zastosowanie w budownictwie
W pneumatyce
W pneumatyce zasada jest podobna, ale ruch roboczy realizuje sprężone powietrze, a powrót najczęściej zapewnia sprężyna. Taki siłownik zwykle współpracuje z zaworem 3/2, bo trzeba jednocześnie podać powietrze i bezpiecznie odprowadzić je z komory po zakończeniu skoku. Trzeba jednak pamiętać, że powietrze jest ściśliwe, więc siła i płynność ruchu są mniej stabilne niż w hydraulice, za to sam układ bywa szybszy i prostszy w sterowaniu. To właśnie sposób powrotu decyduje, czy taki siłownik będzie wygodnym rozwiązaniem, czy tylko pozornie prostym kompromisem, dlatego dalej przyglądam się miejscom, w których naprawdę daje przewagę.
Gdzie taki układ sprawdza się najlepiej
W budownictwie i w warsztacie najlepiej działa tam, gdzie praca jest jednokierunkowa. Wywrotki, wywroty przyczep, klapy zsypowe, podnośniki pomocnicze, dociski, osłony robocze i proste mechanizmy zamykające to klasyczne przykłady. Przewaga nie polega wyłącznie na sile, ale też na prostocie: mniej przewodów, mniej zaworów, mniej punktów awarii i łatwiejsza obsługa na co dzień.
- Gdy potrzebujesz mocnego ruchu roboczego w jedną stronę i bezpiecznego powrotu po zaniku zasilania.
- Gdy ważniejsza jest prostota niż pełna kontrola obu kierunków.
- Gdy skok powrotny może być wolniejszy albo krótszy niż skok roboczy.
- Gdy urządzenie ma pracować w zapylonym, brudnym albo mało komfortowym środowisku.
Nie jest to jednak dobry wybór do precyzyjnych manipulatorów, częstych zmian kierunku czy aplikacji, w których obie fazy ruchu muszą być równie mocne i równie dobrze sterowane. Jeśli układ ma pracować cyklicznie przez wiele godzin, ja zwykle zaczynam rozważać wariant dwustronny, bo wtedy łatwiej zachować powtarzalność i kontrolę. To prowadzi wprost do porównania, które najczęściej porządkuje cały wybór.
Czym różni się od siłownika dwustronnego
Różnica jest praktyczna, nie tylko definicyjna. W jednym wariancie ciśnienie wykonuje pracę tylko w jedną stronę, a drugi ruch jest „oddawany” przez sprężynę, ciężar lub inny mechanizm. W drugim ciśnienie steruje ruchem w obie strony, więc można dokładniej kontrolować prędkość, siłę i położenie tłoczyska.
| Cecha | Wariant jednostronny | Wariant dwustronny |
|---|---|---|
| Kierunek napędu | Jedna faza robocza jest zasilana ciśnieniem | Ciśnienie działa w obu kierunkach |
| Powrót tłoczyska | Sprężyna, ciężar lub siła zewnętrzna | Również przez medium robocze |
| Precyzja ruchu | Wystarczająca do prostych zadań, ale ograniczona przy powrocie | Lepsza kontrola obu faz ruchu |
| Złożoność układu | Mniejsza | Większa |
| Koszt i serwis | Zwykle niższy koszt wejścia i mniej elementów do obsługi | Więcej osprzętu, ale większa elastyczność pracy |
| Typowe zastosowanie | Dociski, wywroty, osłony, proste mechanizmy | Prasy, manipulatory, ruchy wymagające pełnej kontroli |
Jeśli mam sprowadzić to do jednego zdania, to wersja jednostronna wygrywa prostotą, a dwustronna kontrolą. To nie jest akademicka różnica, tylko decyzja o tym, jak zachowa się cały układ pod obciążeniem, jak szybko będzie pracował i czy operator nie będzie walczył z nieprzewidywalnym powrotem tłoczyska. Skoro to już jasne, czas przejść do doboru, bo właśnie tam najłatwiej popełnić kosztowny błąd.

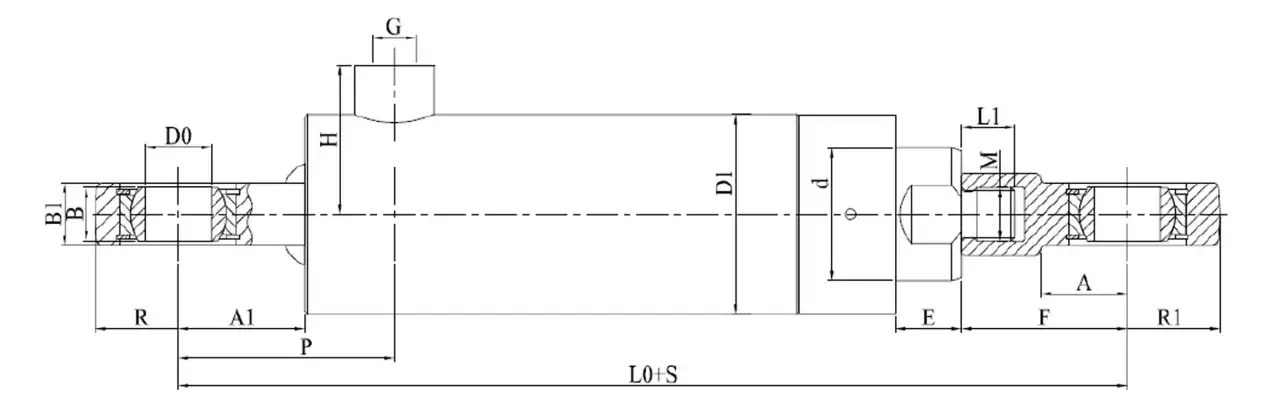

Jak dobrać go do maszyny lub układu
Dobór zaczynam od dwóch pytań: jaką siłę ma wygenerować ruch roboczy i co dokładnie ma cofać tłoczysko. Jeśli ten etap jest zrobiony pobieżnie, później pojawia się zbyt słaby powrót, zbyt duży opór albo przewymiarowanie całego układu. W hydraulice punkt wyjścia jest prosty: F = p × A, czyli siła zależy od ciśnienia i aktywnej powierzchni tłoka.
- Policz wymaganą siłę roboczą. Przy 160 bar i tłoku o średnicy 50 mm można uzyskać w przybliżeniu około 31 kN, czyli mniej więcej 3,1 t siły statycznej.
- Sprawdź sposób powrotu. Sprężyna jest wygodna, ale przy długim skoku i dużej liczbie cykli może podnosić opory i obniżać sprawność.
- Dopasuj skok do geometrii maszyny. Za krótki skok da niedomknięcie albo brak pełnego podniesienia, a za długi zwiększy gabaryt i koszt.
- Uwzględnij prędkość i czas cyklu. W pneumatyce pamiętaj o mniejszej stabilności przy zmiennym obciążeniu, a w hydraulice o bezpiecznym powrocie oleju do zbiornika.
- Sprawdź montaż i obciążenia boczne. Ten typ siłownika nie lubi pracy pod skosem, jeśli prowadzenie ruchu jest słabe.
W praktyce patrzę też na medium i warunki pracy. W hydraulice liczy się czystość oleju, odporność uszczelnień i temperatura, a w pneumatyce równie ważne są filtracja oraz osuszanie powietrza. W typowych układach pneumatycznych pracuje się zwykle przy 6-8 bar, a w hydraulice maszyn budowlanych często spotyka się zakres 160-250 bar, czasem wyższy, więc różnica skali jest ogromna. Im trudniejsze środowisko, tym mniej miejsca zostawiam na przypadek. A skoro dobór to nie tylko teoria, następny problem to błędy, które najłatwiej psują nawet dobrze zaprojektowany układ.
Typowe błędy montażowe i objawy zużycia
Najwięcej problemów widzę nie w samej zasadzie działania, tylko w montażu i eksploatacji. Ten układ wybacza mniej, niż się wydaje, bo powrót zależy od dodatkowego mechanizmu, a każda nieszczelność, opór albo źle dobrany kąt pracy od razu wpływa na ruch tłoczyska.
| Objaw | Najczęstsza przyczyna | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Tłoczysko nie wraca do końca | Słaba sprężyna, tarcie, zbyt duże obciążenie, opór w przewodzie powrotnym | Siłę powrotu, stan uszczelnień, prowadzenie i drożność kanału powrotu |
| Ruch jest szarpany | Powietrze w oleju, brak odpowietrzenia, źle dobrany zawór | Odpowietrzenie, filtrację i ustawienia sterowania |
| Wyciek medium | Zużyte uszczelnienia, uszkodzony trzpień, nadmierne obciążenia boczne | Stan powierzchni roboczych i geometrię prowadzenia |
| Siła robocza spada mimo prawidłowego ciśnienia | Zużycie uszczelnień, przecieki wewnętrzne, zbyt duża temperatura | Przecieki, temperaturę pracy i stan oleju lub powietrza |
| Powrót jest wolny i niepewny | Za mała siła sprężyny albo źle dobrana orientacja montażu | Położenie siłownika i zgodność z siłą grawitacji lub obciążeniem |
Ja zawsze sprawdzam też, czy ktoś nie próbował „ratować” układu dławieniem powrotu. To kuszące, ale często tylko pogarsza sprawę, bo zwiększa opory i przyspiesza zużycie. Jeśli przyczyną jest zabrudzony olej, źle ustawiony zawór albo źle dobrany skok, samo przykręcenie przepływu niczego nie naprawi, tylko maskuje problem. Z tego powodu ostatni krok to już nie teoria, ale krótka lista rzeczy, które warto odhaczyć przed zamówieniem albo modernizacją.
Co sprawdzić, zanim zamówisz nowy cylinder
Przed wymianą lub modernizacją patrzę na trzy sprawy: pozycję bezpieczną po zaniku zasilania, realny sposób powrotu i zgodność całego osprzętu z warunkami pracy. To drobiazgi tylko z pozoru. W praktyce decydują o tym, czy układ będzie działał bezproblemowo przez lata, czy zacznie sprawiać kłopoty już po kilku tygodniach.
- Czy element ma wracać sam, czy ma być wspomagany ciężarem, sprężyną albo zewnętrznym mechanizmem.
- Czy przewody i zawory mają swobodny, niezdławiony tor powrotu medium.
- Czy skok, średnica tłoka i długość całkowita pasują do geometrii maszyny.
- Czy obciążenia boczne nie będą nadmiernie zużywać uszczelnień i prowadnic.
- Czy temperatura, zabrudzenie i częstotliwość cykli nie przekroczą możliwości wybranego rozwiązania.
Jeśli aplikacja ma pracować intensywnie, przy dużej liczbie cykli i z wymaganą kontrolą obu kierunków, zwykle lepszy będzie układ dwustronny. Jeśli jednak potrzebujesz prostego, mocnego i przewidywalnego ruchu roboczego w jedną stronę, ten wariant pozostaje bardzo rozsądnym wyborem. Właśnie za tę równowagę między siłą, prostotą i kosztami cenię go najbardziej w praktyce budowlanej i warsztatowej.
