W instalacjach hydraulicznych i pneumatycznych jeden źle dobrany gwint potrafi zamienić prosty montaż w serię przecieków, poprawek i zbędnych kosztów. Ten artykuł porządkuje, czym jest gwint BSP, jak rozróżnić jego odmiany, jak odczytać oznaczenia oraz na co patrzeć przy zakupie złączek, żeby połączenie było szczelne i zgodne z osprzętem.
Najważniejsze rzeczy, które warto wiedzieć o standardzie BSP
- BSP to rodzina gwintów rurowych używana m.in. w hydraulice, pneumatyce, wodzie i instalacjach technicznych.
- Najczęściej spotkasz dwa warianty: prosty BSPP oraz stożkowy BSPT.
- W BSPP szczelność daje uszczelka, podkładka lub O-ring, a nie sam gwint.
- W BSPT uszczelnienie powstaje na gwincie i zwykle wymaga taśmy PTFE albo uszczelniacza.
- Rozmiar nominalny nie jest równy rzeczywistej średnicy zewnętrznej gwintu.
- Największy błąd to mylenie BSP z NPT i dobieranie złączki tylko „na oko”.
Co właściwie oznacza BSP i dlaczego ten standard jest tak popularny
BSP to skrót od British Standard Pipe, czyli rodziny gwintów rurowych stosowanych do łączenia przewodów i armatury. W praktyce spotyka się je w instalacjach wodnych, hydraulicznych, pneumatycznych, w osprzęcie maszynowym oraz w wielu elementach importowanych z Europy i Azji. Ja traktuję ten standard jako jeden z tych elementów, które wydają się proste, dopóki ktoś nie pomyli rodzaju gwintu albo sposobu uszczelnienia.
Najważniejsza cecha BSP to profil Whitwortha o kącie 55°. To właśnie on odróżnia ten standard od wielu gwintów amerykańskich, które mają inny kąt i inną geometrię. W praktyce oznacza to, że nawet jeśli dwa złącza wyglądają podobnie, nie zawsze są zamienne. Dodatkowo BSP występuje w dwóch głównych odmianach: z gwintem prostym oraz stożkowym, a każda z nich rozwiązuje szczelność w inny sposób.
W hydraulice ten standard jest ceniony głównie za szeroką dostępność, dobrą kompatybilność z osprzętem przemysłowym i duży wybór adapterów. To nie jest „modny” temat, tylko bardzo praktyczny standard roboczy. I właśnie dlatego warto go rozumieć, zamiast kupować pierwszy pasujący wizualnie element. Z tego punktu łatwo przejść do najważniejszego rozróżnienia, czyli tego, jak działa wersja prosta i stożkowa.
BSPP i BSPT różnią się nie tylko kształtem gwintu
Najczęstszy skrót myślowy brzmi: „to przecież ten sam BSP”. To tylko połowa prawdy. W praktyce liczy się sposób uszczelnienia, bo od niego zależy, czy połączenie będzie suche po pierwszym uruchomieniu, czy zacznie się sączyć po kilku godzinach pracy.
| Wariant | Oznaczenie | Kształt | Jak się uszczelnia | Typowe zastosowanie |
|---|---|---|---|---|
| BSPP | G, Rp | Prosty, bez stożka | Uszczelka, O-ring, podkładka, czołowe przyleganie | Armatura, rozdzielacze, szybkozłącza, porty maszynowe |
| BSPT | R, Rc | Stożkowy | Szczelność na gwincie, zwykle z PTFE lub uszczelniaczem | Połączenia rurowe, instalacje techniczne, niektóre aplikacje gazowe i wodne |
Wersja BSPP jest gwintem prostym. Sama nitka gwintu nie odpowiada za szczelność, tylko docisk do powierzchni uszczelniającej. To dlatego w wielu złączkach widzi się O-ring, podkładkę miedzianą, podkładkę bonded seal albo inne rozwiązanie czołowe. Jeśli ktoś próbuje „doszczelnić” taki gwint samą taśmą, zwykle tylko maskuje problem, a nie rozwiązuje go poprawnie.
W BSPT gwint jest stożkowy, więc złącze klinuje się podczas dokręcania. Szczelność powstaje w gwincie, ale nie znaczy to, że można dokręcać byle jak. Zbyt mały moment kończy się przeciekiem, a zbyt duży potrafi uszkodzić materiał, zwłaszcza w cienkościennych elementach albo w miękkich stopach. W praktyce najlepszy efekt daje poprawny dobór rodzaju gwintu do konkretnego portu i świadomy wybór środka uszczelniającego. To prowadzi naturalnie do pytania, jak taki gwint rozpoznać bez zgadywania.
Jak dobrać rozmiar i oznaczenie bez zgadywania
Najwięcej pomyłek nie bierze się z samego standardu, tylko z rozmiaru. Nominalny rozmiar BSP nie oznacza rzeczywistej średnicy zewnętrznej gwintu. To częsta pułapka, bo ktoś widzi oznaczenie 1/4, 1/2 albo 3/4 i zakłada, że średnica powinna odpowiadać dokładnie temu ułamkowi w milimetrach. Tak nie jest.
Najprościej rozpoznawać gwint w dwóch krokach: zmierzyć średnicę zewnętrzną części męskiej i policzyć zwoje na cal, czyli TPI. Dopiero te dwa parametry dają wiarygodny wynik. Ja w warsztacie zawsze zaczynam od suwmiarki i grzebienia do gwintów, bo „na oko” łatwo wpaść w zły rozmiar, zwłaszcza przy podobnych wymiarach 1/4, 3/8 i 1/2.

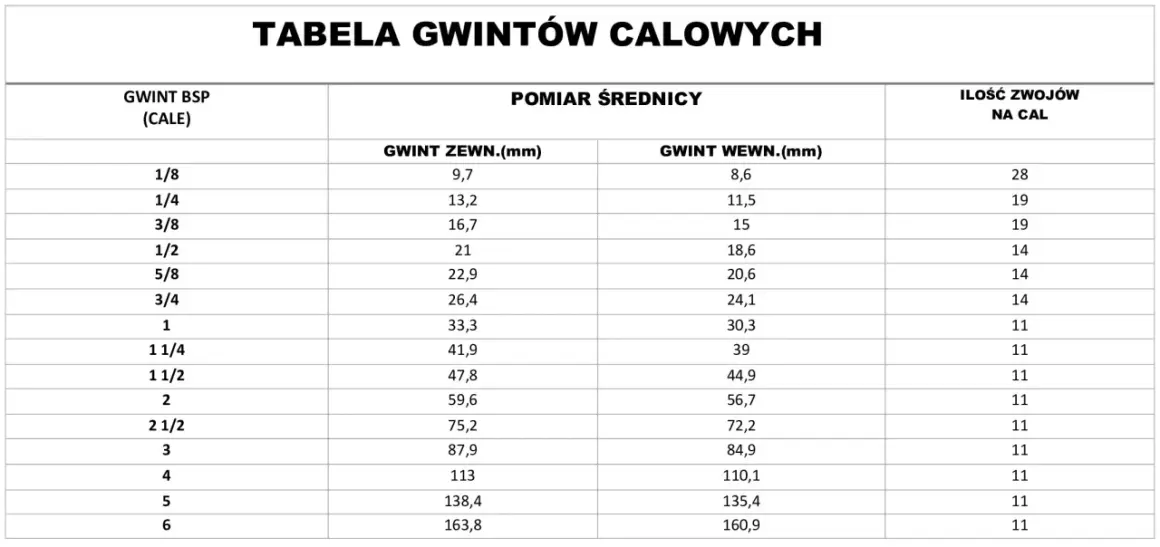

| Nominalny rozmiar | TPI | Średnica zewnętrzna męskiego gwintu | Przykładowe oznaczenia |
|---|---|---|---|
| 1/8 | 28 | 9,728 mm | G1/8, R1/8 |
| 1/4 | 19 | 13,157 mm | G1/4, R1/4 |
| 3/8 | 19 | 16,662 mm | G3/8, R3/8 |
| 1/2 | 14 | 20,955 mm | G1/2, R1/2 |
| 3/4 | 14 | 26,441 mm | G3/4, R3/4 |
| 1 | 11 | 33,249 mm | G1, R1 |
Ta tabela dobrze pokazuje, dlaczego tak wiele osób myli rozmiary. Na przykład 1/2 BSP nie ma 12,7 mm średnicy zewnętrznej, tylko około 20,955 mm. To ważna różnica przy zakupie złączek, adapterów i narzędzi do gwintowania. Jeśli potrzebujesz portu do konkretnego osprzętu, najlepiej od razu sprawdzić też oznaczenie producenta, bo sama średnica jeszcze nie mówi, czy dany element ma wersję prostą, czy stożkową. A skoro rozmiar da się już odczytać, warto zobaczyć, gdzie ten standard faktycznie pracuje najlepiej.
Gdzie BSP sprawdza się najlepiej w praktyce
W hydraulice i pneumatyce BSP trafia tam, gdzie trzeba szybko i pewnie połączyć przewód, zawór, filtr, rozdzielacz, manometr albo szybkozłącze. To bardzo częste rozwiązanie w maszynach budowlanych, sprężarkach, układach sterowania, osprzęcie warsztatowym i w wielu instalacjach technicznych. W branży budowlanej spotyka się go choćby w elementach serwisowych, układach mycia ciśnieniowego, zasilaniu pneumatyki narzędziowej oraz w osprzęcie importowanym z rynków, na których BSP jest standardem bazowym.
Jego mocna strona to dobra dostępność i duża liczba gotowych adapterów. Dzięki temu można stosunkowo łatwo łączyć różne urządzenia bez przebudowy całego układu. Z drugiej strony nie jest to standard, który wybacza chaos. Jeśli w jednej instalacji mieszają się różne systemy, bez czytelnego oznaczenia połączeń bardzo szybko powstaje bałagan serwisowy. Ja zwykle traktuję to jako sygnał, że przy projekcie trzeba od razu opisać złącza, a nie liczyć na pamięć montera po kilku miesiącach.
W praktyce BSP sprawdza się najlepiej tam, gdzie liczy się kompatybilność z popularnym osprzętem i łatwy serwis. Jeśli jednak układ pracuje w silnych drganiach, przy częstych rozłączeniach albo na wyższym poziomie wymagań co do szczelności, czasem rozsądniej wybrać złącze czołowe z O-ringiem lub inne rozwiązanie, które mniej obciąża sam gwint. To prowadzi do porównania z drugim najczęściej mylonym systemem, czyli NPT.
BSP a NPT oraz inne gwinty rurowe
Największy błąd praktyczny? Założenie, że skoro gwint „wchodzi” kilka zwojów, to znaczy, że pasuje. W przypadku BSP i NPT to bardzo ryzykowne podejście. Oba systemy są gwintami rurowymi, ale różnią się kątem profilu, geometrią i sposobem pracy. NPT ma kąt 60°, a BSP 55°. Czasem liczba zwojów na cal bywa zbliżona, ale to nie oznacza zgodności.
| Cecha | BSP | NPT |
|---|---|---|
| Kąt profilu | 55° | 60° |
| Kształt | Prosty lub stożkowy | Zwykle stożkowy |
| Sposób uszczelnienia | Na gwincie albo na czole, zależnie od odmiany | Zwykle na gwincie z uszczelniaczem |
| Wymienność | Nie jest zgodny z NPT | Nie jest zgodny z BSP |
| Ryzyko pomyłki | Wysokie przy podobnych rozmiarach nominalnych | Wysokie przy montażu bez weryfikacji profilu |
W praktyce nie wolno zakładać, że 1/2 BSP i 1/2 NPT są zamienne tylko dlatego, że oba mają podobne oznaczenie i zbliżony skok. Taka pomyłka kończy się najczęściej zniszczonym gwintem, mikrowyciekami albo koniecznością stosowania adaptera, którego można było uniknąć. To samo dotyczy innych gwintów rurowych: jeśli urządzenie ma port metryczny, nie próbuję „ratować” go przypadkową złączką rurową. Lepiej raz sprawdzić standard niż później walczyć z nieszczelnością pod ciśnieniem. Skoro różnice są już jasne, zostaje jeszcze temat błędów, które wciąż pojawiają się najczęściej na montażu.
Najczęstsze błędy przy montażu, które kończą się wyciekiem
W przypadku gwintów rurowych większość problemów nie wynika z „wadliwego” produktu, tylko z błędnego montażu. Najczęściej widzę te same pomyłki, które wracają niezależnie od branży i rodzaju instalacji.
- Dobór po samym oznaczeniu „BSP” bez sprawdzenia, czy chodzi o G, R, Rp czy Rc.
- Pomieszanie uszczelnienia gwintu stożkowego z uszczelnieniem czołowym.
- Zakładanie, że nominalny rozmiar odpowiada średnicy zewnętrznej w milimetrach.
- Stosowanie zbyt dużej ilości taśmy PTFE, która potem trafia do układu i zanieczyszcza zawory lub elementy sterujące.
- Przeciąganie złącza na siłę, zwłaszcza przy połączeniach z miękkiego metalu lub w cienkich korpusach.
- Ignorowanie zużytych lub uszkodzonych zwojów, które z zewnątrz wyglądają jeszcze „w miarę dobrze”.
Najważniejsze jest to, by nie mylić roli gwintu z rolą uszczelnienia. W BSPP gwint tylko trzyma element w odpowiedniej pozycji, a szczelność daje podkładka, O-ring albo powierzchnia czołowa. W BSPT uszczelnienie powstaje na samej geometrii gwintu, ale i tu liczy się czystość zwojów, dobry moment dokręcania oraz odpowiedni uszczelniacz. Jeśli ktoś próbuje rozwiązać wszystko samą taśmą albo samym dociskiem, zwykle kończy się to poprawką po próbie ciśnieniowej.
Ja przy takich połączeniach kieruję się prostą zasadą: jeśli gwint nie mówi mi od razu wszystkiego o sposobie uszczelnienia, to znaczy, że muszę sprawdzić także port, podkładkę i oznaczenie producenta. To ostatni krok, który warto wykonać przed zamówieniem lub montażem.
Co sprawdzam przed zamówieniem lub montażem złączki
Zanim kupię element do układu, porządkuję cztery rzeczy: rodzaj gwintu, rozmiar nominalny, sposób uszczelnienia i materiał korpusu. To wystarcza, żeby wyeliminować większość kosztownych pomyłek.
- Sprawdzam oznaczenie portu lub złączki: G, R, Rp albo Rc.
- Mierzę średnicę zewnętrzną męskiego gwintu suwmiarką.
- Porównuję TPI albo skok z tabelą, zamiast ufać samemu opisowi sprzedawcy.
- Ustalam, czy uszczelnienie ma iść na gwincie, czy na czole połączenia.
- Ocenianiam materiał: stal, mosiądz, stal nierdzewna czy aluminium zachowują się inaczej przy dokręcaniu.
Jeśli mam choć cień wątpliwości, nie zakładam kompatybilności tylko dlatego, że „wygląda podobnie”. W instalacjach hydraulicznych i pneumatycznych podobieństwo bywa zdradliwe, a dokładność oszczędza więcej czasu niż późniejsze poprawki. W praktyce dobrze dobrany standard BSP daje szczelne, serwisowalne połączenie, ale tylko wtedy, gdy rozmiar, rodzaj gwintu i uszczelnienie są czytane razem, a nie osobno.
