Gwinty stożkowe w hydraulice wyglądają jak detal, ale to od nich często zależy, czy układ będzie szczelny już po pierwszym uruchomieniu. W praktyce chodzi o gwint stożkowy bspt, opisany w normie ISO 7-1, który łączy się przez klinowanie zarysu gwintu, a nie przez płaską uszczelkę. Poniżej rozpisuję, jak go rozpoznać, z czym go nie mylić i jak dobrać złączkę, żeby uniknąć przecieków oraz niepotrzebnych zwrotów materiału.
Najważniejsze informacje o gwincie stożkowym w hydraulice
- Gwint stożkowy uszczelnia się na gwincie, ale tylko wtedy, gdy port i złączka są dobrane do tego samego standardu.
- Oznaczenia R, Rc i Rp opisują różne warianty tego samego systemu gwintów rurowych.
- Największe ryzyko błędu to pomylenie gwintu stożkowego z BSPP albo NPT.
- Rozmiar nominalny, na przykład 1/4", nie jest rzeczywistą średnicą zewnętrzną gwintu.
- W układach często serwisowanych albo mocno drgających lepsze bywa uszczelnienie czołowe lub O-ring niż samo dociąganie stożka.
Czym jest gwint stożkowy w praktyce hydraulicznej

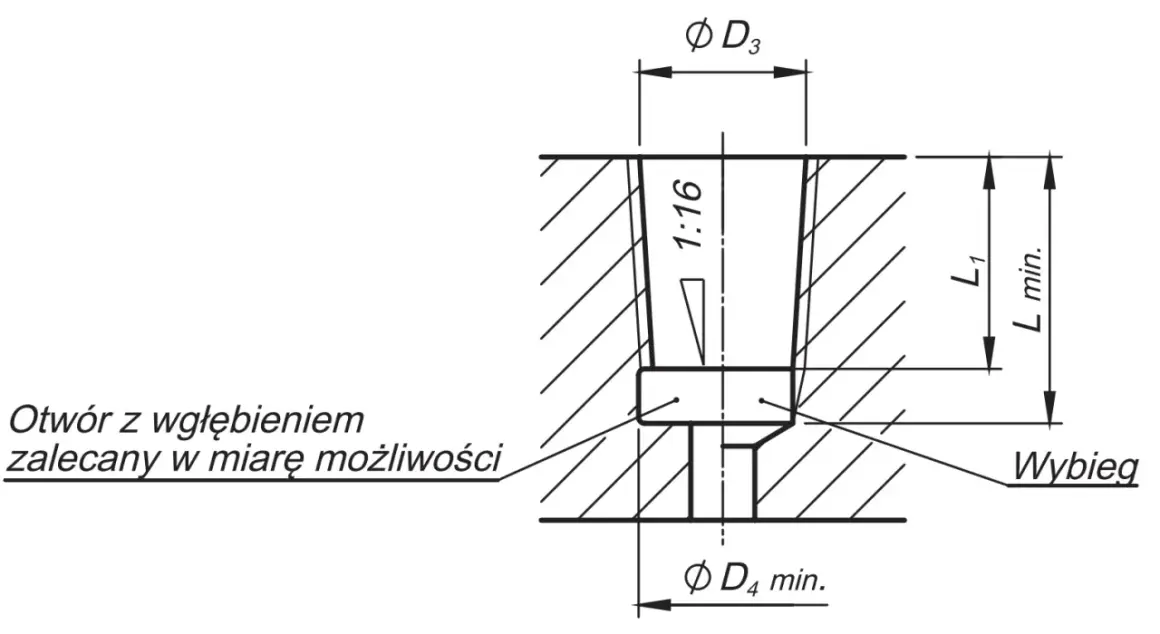

To połączenie rurowe, w którym gwint ma delikatny stożek, a szczelność uzyskuje się przez wzajemne dociśnięcie powierzchni metalowych. W europejskiej dokumentacji spotkasz też EN 10226-1, a oznaczenia R, Rc i Rp pomagają odróżnić zewnętrzne i wewnętrzne warianty gwintu. Norma obejmuje rozmiary od 1/16 do 6 cali, więc nie mówimy o niszowym detalu, tylko o standardzie obecnym w armaturze, złączkach i osprzęcie technicznym.
W praktyce widzę ten system najczęściej w elementach sprowadzanych z Europy i Azji, w starszych maszynach oraz w osprzęcie, który ma pracować w układach hydraulicznych i pneumatycznych. Najważniejsze jest to, że nominalny rozmiar mówi o standardzie, a nie o prostym pomiarze suwmiarką. Z tego miejsca płynnie przechodzę do pytania, jak to połączenie naprawdę się uszczelnia.
Jak działa uszczelnienie i kiedy to ma sens
Stożkowy gwint nie uszczelnia się samym „dokręceniem do oporu”. Uszczelnienie powstaje wtedy, gdy powierzchnie zaczynają się klinować i ograniczać drogę ucieczki medium. W praktyce zwykle stosuje się uszczelniacz do gwintów, taśmę PTFE albo pastę, ale zawsze zgodnie z zaleceniem producenta elementu i materiałem złącza.
- Połączenie ma sens, gdy port jest zaprojektowany pod uszczelnianie na gwincie.
- Dobrze sprawdza się w układach statycznych i półstatycznych, gdzie złącze nie jest rozbierane co chwilę.
- Słabiej znosi częsty demontaż, mocne wibracje i powtarzalne przekręcanie „na siłę”.
- Nie naprawi uszkodzonego gwintu, zużytej krawędzi ani źle dobranego materiału korpusu.
Jeżeli połączenie ma być serwisowane często albo pracuje w mocno pulsującym układzie, czasem rozsądniej jest sięgnąć po rozwiązanie z uszczelnieniem czołowym lub O-ringiem. To prowadzi prosto do najważniejszej pułapki: pomylenia gwintów, które wyglądają podobnie, ale nie pracują tak samo.
Jak odróżnić gwint stożkowy od BSPP i NPT
To jest miejsce, w którym najwięcej osób traci czas. Na pierwszy rzut oka elementy wyglądają podobnie, ale różnica w geometrii i sposobie uszczelnienia jest krytyczna. W hydraulice nie wystarczy, że coś „prawie pasuje” - jeśli układ ma pracować pod ciśnieniem, trzeba dopasować standard do standardu.
| Cecha | Gwint stożkowy w standardzie ISO 7-1 | BSPP / G | NPT |
|---|---|---|---|
| Kąt zarysu | 55° | 55° | 60° |
| Stożek | Tak, 1:16 | Nie | Tak, 1:16 |
| Gdzie powstaje szczelność | Na gwincie | Najczęściej na O-ringu, podkładce albo czole | Na gwincie |
| Kompatybilność | Nie mieszać z NPT | Nie zastępuje gwintu stożkowego bez sprawdzenia portu | Nie jest zamiennikiem gwintu stożkowego |
| Typowe zastosowanie | Połączenia rurowe i złączki hydrauliczne | Porty z uszczelnieniem czołowym | Głównie systemy amerykańskie |
Praktyczna wskazówka jest prosta: jeśli na elemencie widzisz oznaczenie R, myślisz o gwincie stożkowym; jeśli widzisz G, szukasz połączenia prostego. Sama suwmiarka nie wystarczy, bo przy gwintach rurowych nominalny rozmiar nie oznacza rzeczywistej średnicy zewnętrznej. Z tego powodu w następnym kroku warto uporządkować rozmiary i oznaczenia, zanim cokolwiek zamówisz.
Rozmiary i oznaczenia, które najczęściej spotykam w warsztacie
W nomenklaturze rurowej cal bywa mylący, bo jest wartością nominalną, a nie pomiarem średnicy zewnętrznej. Dlatego 1/4" nie oznacza 6,35 mm średnicy gwintu i właśnie na tym najczęściej potykają się osoby zamawiające części do importowanej hydrauliki. W praktyce najczęściej pracuję z kilkoma rozmiarami, które pojawiają się w dokumentacji, na korpusach zaworów i w adapterach.
| Rozmiar nominalny | Typowy skok | Przybliżona średnica zewnętrzna | Co to oznacza w praktyce |
|---|---|---|---|
| 1/8" | 28 TPI | 9,728 mm | Małe przyłącza, czujniki, odpowietrzniki |
| 1/4" | 19 TPI | 13,157 mm | Popularne króćce w osprzęcie i pneumatyce |
| 3/8" | 19 TPI | 16,662 mm | Łączniki, rozdzielacze, armatura serwisowa |
| 1/2" | 14 TPI | 20,955 mm | Częsty wybór w hydraulice ogólnej |
| 3/4" | 14 TPI | 26,441 mm | Większe przepływy i zasilanie odbiorników |
| 1" | 11 TPI | 33,249 mm | Instalacje o większym przekroju |
| 1 1/4" | 11 TPI | 41,910 mm | Większe adaptery i elementy układów przemysłowych |
| 1 1/2" | 11 TPI | 47,803 mm | Rzadziej spotykane, ale nadal obecne w armaturze |
| 2" | 11 TPI | 59,614 mm | Duże przyłącza i elementy o większym przepływie |
Jeśli masz tylko jeden wymiar z dokumentacji, szukaj też oznaczenia portu, typu materiału i informacji o sposobie uszczelnienia. To zwykle pozwala zawęzić wybór szybciej niż samo mierzenie gwintu. Gdy rozmiar jest już jasny, zostaje najważniejsze: dobrać i zmontować połączenie tak, żeby nie wrócić do tematu po pierwszym ciśnieniu próbnym.
Jak dobrać złączkę i zamontować ją bez przecieku
Przy doborze nie zaczynam od średnicy, tylko od tego, czy port rzeczywiście jest przewidziany do uszczelniania na gwincie. To brzmi banalnie, ale właśnie tu wychodzi większość błędów zakupowych. Jeśli dokumentacja mówi o R, Rc albo o standardzie ISO 7-1, dopiero wtedy dobieram złączkę, uszczelniacz i moment dokręcania.
- Sprawdź oznaczenie portu na urządzeniu albo w dokumentacji.
- Ustal, czy gwint jest zewnętrzny, wewnętrzny stożkowy czy wewnętrzny prosty.
- Dobierz uszczelniacz zgodny z medium, temperaturą i materiałem złącza.
- Dokręcaj stopniowo, bez „dociągania na zapas”, bo to najprostsza droga do pęknięcia lub zatarcia gwintu.
- Po montażu wykonaj próbę szczelności przy roboczym ciśnieniu i pod obciążeniem, jeśli układ tego wymaga.
W praktyce lubię jeszcze jedną zasadę: jeśli złącze ma być często rozłączane, nie traktuję gwintu stożkowego jako rozwiązania uniwersalnego. Wtedy lepiej od razu rozważyć wariant z O-ringiem, podkładką albo uszczelnieniem czołowym, bo serwis będzie szybszy i mniej ryzykowny. A skoro już o ryzyku mowa, przejdźmy do błędów, które powtarzają się najczęściej.
Najczęstsze błędy, które kończą się przeciekiem albo zatarciem
Najwięcej problemów nie wynika z samej normy, tylko z pośpiechu i złych założeń. Widziałem złącza, które „na sucho” wyglądały dobrze, a po uruchomieniu zaczynały sączyć, bo ktoś zignorował różnicę między standardami albo użył niewłaściwego uszczelniacza.
- Mieszanie gwintu stożkowego z NPT, bo elementy wyglądają podobnie.
- Ocenianie rozmiaru wyłącznie po średnicy zewnętrznej suwmiarką.
- Przekręcanie złącza do momentu, w którym gwint traci geometrię, zamiast poprawnie uszczelnić połączenie.
- Stosowanie zbyt dużej ilości taśmy lub pasty, która potem trafia do układu hydraulicznego.
- Powtórne użycie mocno zużytych elementów bez kontroli stanu gwintu i powierzchni stożka.
- Zakładanie, że każde połączenie BSP będzie działać tak samo, choć w praktyce różnica między R, Rc i Rp ma znaczenie.
Jeżeli coś ma być trwałe, ja zawsze wolę poświęcić kilka minut na identyfikację niż później godzinę na szukanie źródła mikrowycieku. To podejście oszczędza nie tylko czas, ale też pompę, zawory i nerwy ekipy montażowej. Zostaje jeszcze jedna rzecz: co warto mieć zapisane przed zamówieniem, żeby temat zamknąć za pierwszym razem.
Co warto zapisać przed zamówieniem złączek do układu
Zanim złożysz zamówienie, spisz sobie trzy informacje: oznaczenie gwintu, rodzaj uszczelnienia i materiał elementu. To minimum, które pozwala uniknąć zwrotów i nieporozumień z dostawcą. W hydraulice drobiazg zapisany na kartce często jest wart więcej niż długi opis „to coś podobnego do tego starego króćca”.
- Oznaczenie portu z dokumentacji lub z korpusu urządzenia.
- Informację, czy potrzebujesz gwintu zewnętrznego, wewnętrznego stożkowego czy prostego.
- Rodzaj medium i warunki pracy, bo inne wymagania ma olej hydrauliczny, a inne woda techniczna czy sprężone powietrze.
- Materiał korpusu, zwłaszcza jeśli element będzie pracował w stali nierdzewnej, mosiądzu albo aluminium.
- To, czy połączenie ma być rozbieralne i serwisowane, czy ma pozostać w spokoju przez lata.
Jeśli mam podać jedną zasadę najkrócej, to brzmi ona tak: najpierw identyfikacja standardu, potem uszczelnienie, na końcu montaż. Właśnie taka kolejność sprawia, że gwint stożkowy działa tak, jak powinien, zamiast zamieniać prostą wymianę złączki w kosztowną poprawkę.
