W zaworze kulowym najważniejsze jest szybkie i pewne odczytanie położenia, bo od tego zależy bezpieczeństwo pracy, możliwość odcięcia obiegu i tempo naprawy. W praktyce wystarczy jedno spojrzenie na dźwignię, ale tylko wtedy, gdy wiesz, czego szukać i kiedy nie ufać samemu uchwytowi. Poniżej pokazuję, jak rozpoznać pozycję otwartą i zamkniętą, jakie są wyjątki oraz jak sprawdzić zawór bez zbędnego ryzyka.
Najważniejsze sygnały, które od razu pokazują stan zaworu
- Dźwignia równolegle do rury zwykle oznacza pozycję otwartą.
- Dźwignia ustawiona prostopadle do rury oznacza odcięcie przepływu.
- W większości ręcznych zaworów kulowych pełny ruch to obrót o 90 stopni.
- Jeśli uchwyt jest zdjęty, luźny albo zastąpiony siłownikiem, sprawdź wskaźnik na trzpieniu lub oznaczenia producenta.
- Pozycja pośrednia nie jest dobrym sposobem na regulację przepływu.
- W instalacji z wieloma zaworami warto oznaczyć obiegi, bo pamięć ekipy szybko bywa zawodna.
Jak odczytać położenie zaworu po dźwigni

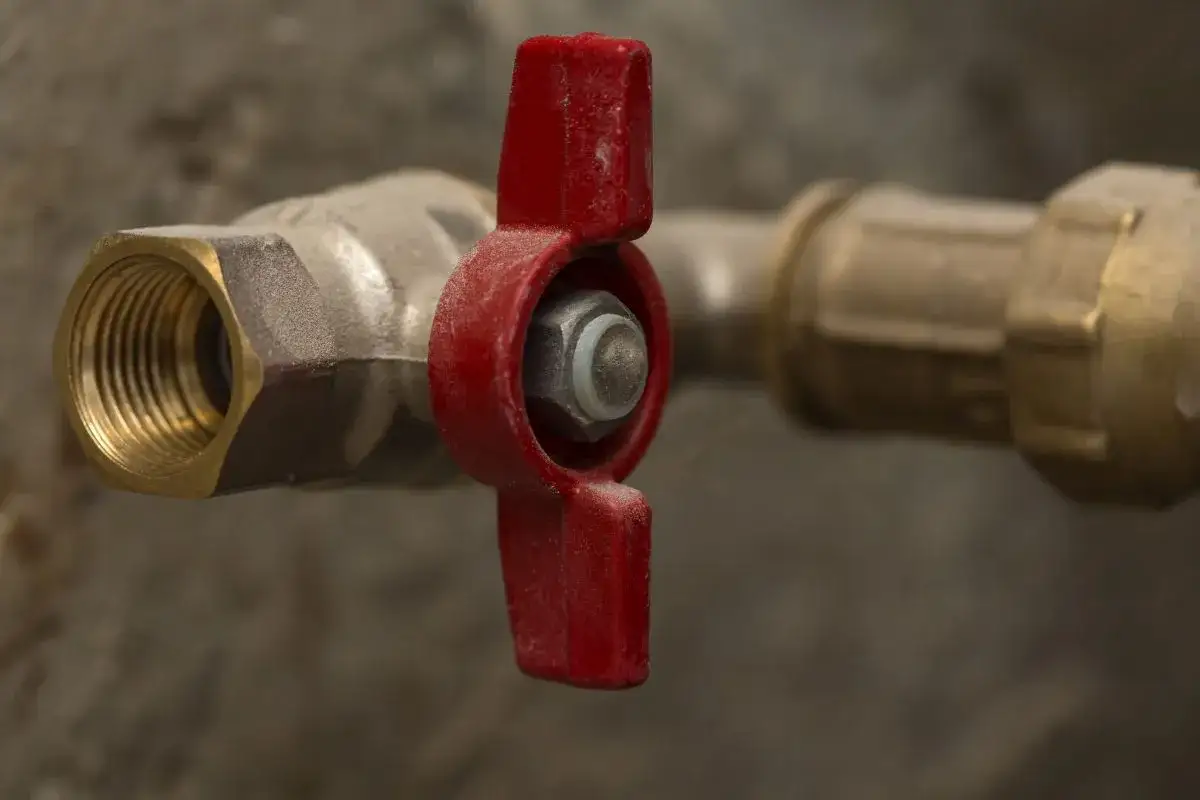

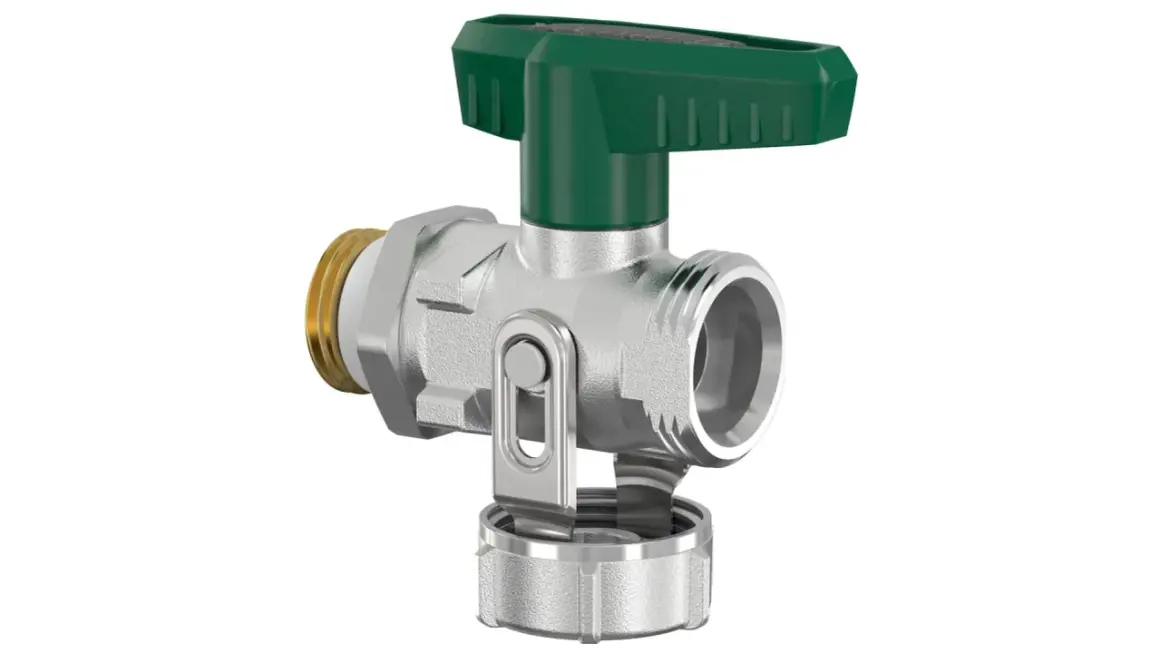

Najprostsza zasada jest taka: rączka wzdłuż osi rury oznacza otwarcie, a rączka w poprzek rury oznacza zamknięcie. W zaworze kulowym wewnętrzna kula obraca się o ćwierć obrotu, więc ten odczyt jest szybki i z reguły bardzo czytelny. Trzpień, czyli oś przenosząca ruch dźwigni na kulę, też bywa dobrym wskaźnikiem, gdy uchwyt został zdjęty albo poluzowany. Ja właśnie od tego zaczynam, bo w hydraulice budynkowej liczy się jednoznaczność, a nie domysły.
| Położenie | Znaczenie | Praktyczna uwaga |
|---|---|---|
| Równolegle do rury | Zawór otwarty | Przepływ idzie przez przelot kuli |
| Prostopadle do rury | Zawór zamknięty | Przelot jest odcięty |
| Ustawienie pośrednie | Stan przejściowy | Nie traktuję go jako stałego położenia roboczego |
Jeśli widzisz położenie pośrednie, traktuję je jako stan chwilowy, a nie normalny punkt pracy. W praktyce zawór kulowy daje najlepszy efekt, gdy jest albo całkowicie otwarty, albo całkowicie zamknięty, dlatego po samym ustawieniu dźwigni zwykle można już wiele powiedzieć o stanie odcinka instalacji. To prowadzi do ważnej rzeczy: dlaczego ten typ armatury najlepiej sprawdza się właśnie jako zawór odcinający, a nie regulacyjny.
Dlaczego zawór kulowy najczęściej pracuje tylko w dwóch sensownych pozycjach
Zawór kulowy projektuje się przede wszystkim do szybkiego odcięcia przepływu. W środku jest kula z przelotem, a nie element, który płynnie dusi strumień, więc pełne otwarcie i pełne zamknięcie są dla niego najbardziej naturalne. Kiedy zostawia się go w półotwarciu, rośnie opór, spada przewidywalność przepływu, a gniazda, czyli pierścienie uszczelniające kulę, zużywają się szybciej.
- Pełne otwarcie daje najmniejszy spadek ciśnienia na samym zaworze.
- Pełne zamknięcie pozwala szybko odciąć odcinek instalacji przy awarii lub serwisie.
- Pozycja pośrednia bywa użyteczna tylko doraźnie, gdy nie ma innego rozwiązania i trzeba chwilowo ograniczyć przepływ.
- Do regulacji lepiej sprawdza się armatura przeznaczona do dławienia, na przykład zawór regulacyjny albo równoważący, czyli zawór do ustawiania przepływu.
To ważne zwłaszcza w instalacjach grzewczych i wodnych, gdzie ktoś potrafi zostawić kulowy „na oko” w połowie skoku, a potem dziwi się hałasowi, słabszemu przepływowi albo przyspieszonemu zużyciu. Jeśli temat zaczyna się komplikować, zwykle nie chodzi już o sam zawór, tylko o to, że położenie dźwigni przestaje być wiarygodnym wskaźnikiem.
Kiedy sam uchwyt nie wystarcza do oceny
W klasycznym zaworze ręcznym dźwignia mówi prawie wszystko, ale są sytuacje, w których ten prosty odczyt już nie wystarcza. Ja sprawdzam wtedy nie tylko rączkę, lecz także trzpień, znaki na korpusie i to, czy zawór nie jest częścią układu z automatyką. Siłownik, czyli napęd elektryczny albo pneumatyczny, potrafi całkowicie zmienić sposób odczytu, bo dawny uchwyt nie zawsze pokazuje realne położenie kuli.
- Brak rączki - w niektórych modelach zostaje sam trzpień z nacięciem lub wskaźnikiem położenia.
- Siłownik elektryczny lub pneumatyczny - stan pokazuje wskaźnik napędu, a nie pozycja dawnej dźwigni.
- Zużyty albo poluzowany uchwyt - rączka może nie pokazywać realnego położenia kuli.
- Zakrycie izolacją lub zabudową - zawór jest fizycznie niedostępny, więc trzeba oprzeć się na oznaczeniach obiegu.
- Stary, zapieczony mechanizm - uchwyt rusza się ciężko, ale to nie znaczy, że zawór pracuje prawidłowo.
- Modele z oznaczeniami O i Z - przy armaturze bez klasycznej dźwigni te symbole bywają ważniejsze niż sam wygląd końcówki trzpienia.
W takich przypadkach nie zgaduję. Sprawdzam dokumentację obiegu, patrzę na oznaczenia instalacyjne i dopiero potem podejmuję ruch. Skoro wiadomo już, kiedy znaków nie wolno odczytywać na skróty, pora przyjrzeć się najczęstszym błędom, które pojawiają się przy samej ocenie stanu zaworu.
Najczęstsze pomyłki, które widzę przy takich zaworach
W praktyce błędy powtarzają się zaskakująco często. Nie wynikają z braku wiedzy technicznej, tylko z pośpiechu, słabego oznaczenia instalacji albo zbyt dużej pewności, że każdy zawór zachowuje się tak samo. Poniżej zebrałem te, które najczęściej komplikują pracę na budowie i przy serwisie.
| Pomyłka | Co z tego wynika | Lepsze podejście |
|---|---|---|
| Patrzenie tylko na samą rączkę | Łatwo przeoczyć rozłączony uchwyt albo błędne ustawienie wskaźnika | Porównaj dźwignię z trzpieniem i korpusem |
| Traktowanie półotwarcia jako regulacji | Szybsze zużycie gniazd i mniej stabilny przepływ | Użyj zaworu przeznaczonego do dławienia |
| Forsowanie zapieczonego zaworu | Można urwać rączkę albo uszkodzić uszczelnienie | Najpierw usuń przyczynę oporu, potem wykonaj ruch |
| Zakładanie, że wszystkie zawory w budynku są identyczne | Pomieszanie obiegów i błędna identyfikacja stanu | Sprawdź oznaczenia konkretnego modelu |
| Brak opisu po pracach serwisowych | Po czasie nikt nie pamięta, który zawór obsługuje który odcinek | Dodaj trwałą etykietę lub prosty opis obiegu |
Te błędy wyglądają banalnie, ale to właśnie one najczęściej zabierają najwięcej czasu, bo zmuszają do wracania do tego samego miejsca kilka razy. Żeby nie wpaść w taki scenariusz, warto mieć prosty schemat bezpiecznego sprawdzenia zaworu na miejscu.
Jak sprawdzić stan zaworu bezpiecznie w praktyce
Jeśli mam do czynienia z instalacją wodną albo grzewczą, działam metodycznie. Nie chodzi o wielką procedurę, tylko o kilka nawyków, które ograniczają ryzyko błędu i niepotrzebnego uszkodzenia armatury.
- Najpierw ustalam, jaki obieg odcina zawór i czy mogę go ruszać bez wpływu na resztę instalacji.
- Potem sprawdzam położenie dźwigni, trzpienia albo wskaźnika, zamiast zgadywać po samym wyglądzie korpusu.
- Jeśli muszę przestawić zawór, robię to jednym płynnym ruchem do oporu, bez przedłużek i bez szarpania.
- Po otwarciu albo zamknięciu potwierdzam efekt na odbiorniku, manometrze, czyli wskaźniku ciśnienia, temperaturze albo innym punkcie kontrolnym.
- Gdy zawór stawia wyraźny opór, nie wymuszam ruchu. To znak, że trzeba ocenić stan mechanizmu, osad lub korozję.
- W instalacjach gazowych albo przy układach, których nie znam, nie testuję „na siłę”, tylko korzystam z osoby uprawnionej.
Najwięcej problemów nie wynika z samego zaworu, tylko z pośpiechu i próby szybkiego „dokręcenia sprawy”. Jeśli od początku pracujesz na czytelnych oznaczeniach, łatwiej przejść do ostatniego kroku: uporządkowania instalacji tak, żeby następna osoba nie musiała niczego sprawdzać dwa razy.
Co oznaczyć na instalacji, żeby nie wracać do tego samego problemu
W budynkach, gdzie zaworów jest więcej niż kilka, dobry opis robi ogromną różnicę. Ja zawsze cenię proste rozwiązania: trwała etykieta na rurze, krótki opis obiegu, zdjęcie referencyjne po uruchomieniu i zaznaczenie, w jakiej pozycji zawór ma pracować na co dzień. To drobiazgi, ale po miesiącu albo po kolejnym remoncie oszczędzają mnóstwo czasu.
- Oznacz obieg, a nie tylko sam zawór.
- Dodaj informację, co odcina dana armatura.
- Jeśli to możliwe, zostaw zdjęcie prawidłowego położenia po odbiorze instalacji.
- W czasie przeglądów sprawdzaj, czy dźwignia nie ma luzu i czy oznaczenia są nadal czytelne.
- Przy kilku identycznych zaworach w jednym rozdzielaczu, czyli miejscu rozdziału obiegów, stosuj spójny system opisów.
W efekcie odczyt stanu zaworu przestaje być zgadywanką, a staje się prostą czynnością serwisową. To właśnie daje największą przewagę w hydraulice: mniej improwizacji, mniej pomyłek i więcej kontroli nad instalacją.
