Średnica nominalna porządkuje cały świat rur, zaworów i złączek: mówi, które elementy do siebie pasują, ale nie jest zwykłym pomiarem suwmiarką. DN 15 to jeden z najczęściej spotykanych rozmiarów w hydraulice domowej i lekkiej armaturze, więc warto wiedzieć, co oznacza na etykiecie, w katalogu i na budowie. Poniżej wyjaśniam, jak go czytać, z czym go łączyć, gdzie się sprawdza i na co uważać przy zakupie.
Najkrócej mówiąc, to wymiar kompatybilności, a nie rzeczywista średnica rury
- DN 15 oznacza wymiar nominalny używany do doboru rur, złączek i armatury.
- W stalowych systemach zewnętrzna średnica rury DN 15 wynosi zwykle 21,3 mm, ale światło wewnętrzne zależy od grubości ścianki.
- Oznaczenie DN trzeba odróżnić od gwintu 1/2 cala oraz od klasy ciśnienia PN.
- Ten rozmiar dobrze sprawdza się przy pojedynczych punktach poboru, krótkich odcinkach i lokalnej armaturze.
- Najczęstszy błąd to mieszanie DN, gwintu i średnicy zewnętrznej tak, jakby były tym samym.
Co oznacza DN 15 w hydraulice
W standardach technicznych DN jest wymiarem nominalnym, czyli umowną wielkością służącą do jednoznacznego opisu elementu instalacji. Ja traktuję go jak wspólny język producentów rur, złączek i armatury: jeśli dwa elementy mają ten sam DN, mają pasować do siebie w obrębie danego systemu, ale ich rzeczywiste wymiary mogą się różnić. Dlatego DN 15 trzeba czytać jako informację techniczną, a nie jako obietnicę konkretnej średnicy wewnętrznej albo zewnętrznej.

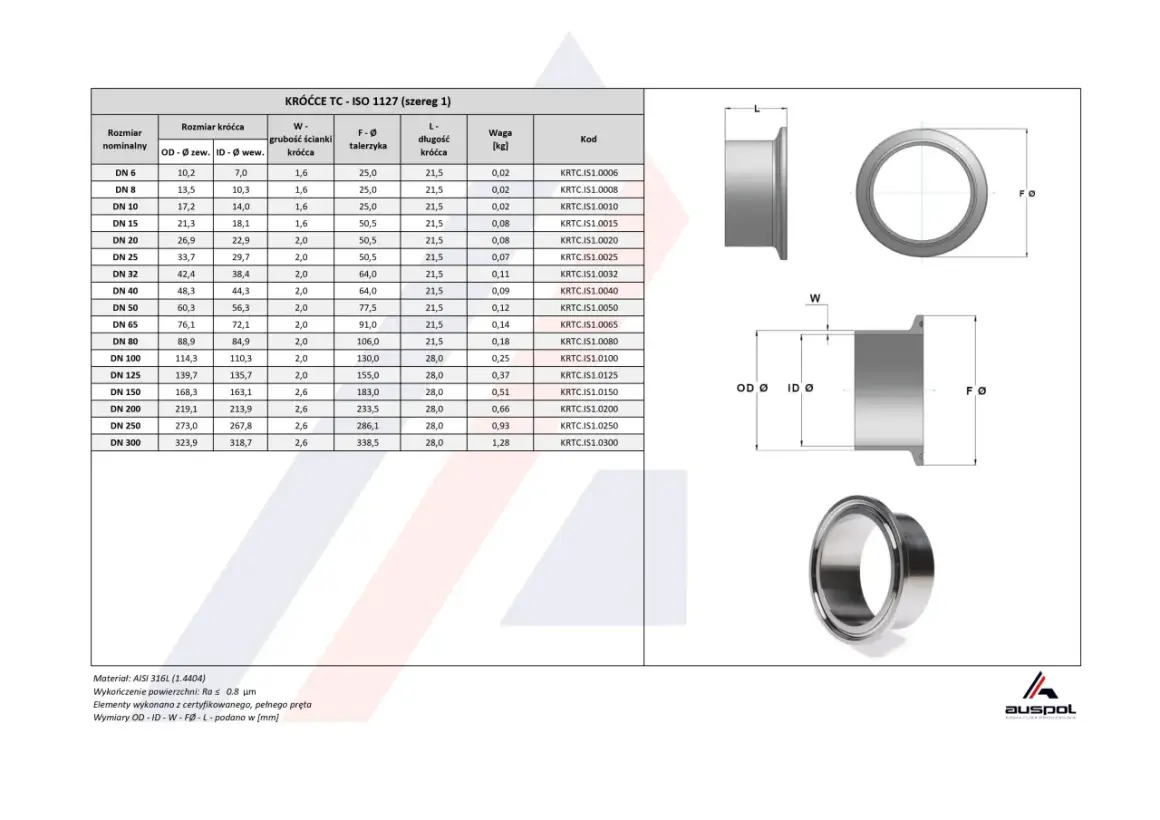

W praktyce stalowe rury i armatura oznaczone tym wymiarem mają często 21,3 mm średnicy zewnętrznej. Przy popularnej grubości ścianki światło wewnętrzne spada już do około 15,8 mm, więc sam zapis nominalny nie mówi jeszcze wszystkiego o przepływie. To właśnie tutaj najczęściej pojawia się zaskoczenie u osób, które patrzą tylko na nazwę rozmiaru.
W systemach z tworzyw sytuacja bywa jeszcze inna, bo część producentów opisuje rury przez średnicę zewnętrzną, a część przez DN lub zbliżony nominalny rozmiar przyłącza. Gdy rozumiesz tę zasadę, łatwiej czytać katalogi i dobierać elementy bez zgadywania. Następny krok to odróżnienie DN od gwintu i klasy ciśnienia, bo właśnie tam zaczynają się najdroższe pomyłki.
Jak czytać oznaczenia i uniknąć pomyłek przy złączkach
Najwięcej błędów robi się nie przy samym DN, tylko przy myleniu go z gwintem i klasą ciśnienia. W katalogu możesz zobaczyć na przykład DN 15, G 1/2, Rp 1/2 albo PN 16, a każdy z tych zapisów mówi o czymś innym.
| Oznaczenie | Co oznacza | Na co uważać przed zakupem |
|---|---|---|
| DN 15 | Wymiar nominalny elementu | Sprawdź zgodność z rurą, kształtką lub armaturą w danym systemie |
| G 1/2 / Rp 1/2 | Typ gwintu i sposób połączenia | Upewnij się, czy masz gwint prosty, wewnętrzny czy zewnętrzny i jaki jest standard uszczelnienia |
| PN 16 | Klasa ciśnienia | To informacja o odporności ciśnieniowej, nie o średnicy |
DN nie zastępuje gwintu. Dwa elementy mogą mieć ten sam wymiar nominalny, ale nie połączysz ich bez odpowiedniego standardu gwintowania albo przejściówki. To szczególnie ważne przy armaturze mieszanej, gdzie część elementów jest opisana metrycznie, a część calowo.
Warto też pamiętać, że w niektórych systemach z tworzyw liczy się średnica zewnętrzna rury, a nie sam DN. Jeśli w opisie widzisz po prostu „1/2 cala”, bez doprecyzowania standardu gwintu, to dla mnie jest to sygnał, żeby zajrzeć do karty katalogowej, a nie brać za pewnik zgodność z każdym innym elementem o podobnym zapisie. Kiedy już rozdzielisz te trzy oznaczenia, łatwiej zobaczyć, gdzie ten rozmiar naprawdę się opłaca.
Gdzie ten rozmiar sprawdza się najlepiej
DN 15 najlepiej działa tam, gdzie przepływ jest umiarkowany, a odcinek instalacji nie jest przesadnie długi. Właśnie dlatego tak często spotyka się go przy lokalnej armaturze, pojedynczych punktach poboru i krótkich odgałęzieniach od pionu.
| Zastosowanie | Dlaczego pasuje | Kiedy rozważyć większy wymiar |
|---|---|---|
| Bateria umywalkowa lub kuchenne odgałęzienie | Pojedynczy pobór i niewielka liczba kształtek | Gdy trasa jest długa albo zasila kilka punktów |
| Zawory odcinające, filtry, reduktory, zawory zwrotne | Kompaktowa armatura i prosty serwis | Gdy urządzenie pracuje z większym przepływem |
| Grzejniki i małe obiegi | Łatwa regulacja i standardowe przyłącza | Przy rozdziale na wiele odbiorników jednocześnie |
| Przyłącza urządzeń AGD i osprzętu wodnego | Powtarzalne połączenia i prosta obsługa | Gdy producent przewiduje większą średnicę lub inny standard |
Gdy instalacja rozrasta się albo ma zasilać kilka odbiorników naraz, ja zwykle patrzę już na DN 20 lub DN 25. To nie jest automatyczna zasada, ale w praktyce pomaga uniknąć dławienia przepływu i niepotrzebnego hałasu w rurach. Właśnie dlatego sam rozmiar nominalny trzeba jeszcze zestawić z warunkami pracy instalacji.
Jak dobrać taki wymiar do instalacji bez zgadywania
Jeśli mam wybrać jeden praktyczny błąd początkujących, to jest nim dobieranie elementu tylko po nazwie rozmiaru, bez sprawdzenia układu całej instalacji. W hydraulice ważniejsza od samej etykiety jest suma oporów, bo to ona decyduje, czy punkt poboru będzie działał spokojnie, czy zacznie „głodować” na przepływie.
- Sprawdź, czy producent podaje DN, średnicę zewnętrzną rury czy gwint przyłącza.
- Oceń długość trasy i liczbę załamań - im więcej kolan, zaworów i przejść, tym większy opór.
- Porównaj wymagany przepływ urządzenia z możliwościami armatury.
- Dobierz materiał: miedź, stal, PEX i PP-R wymagają różnych przejść i innych założeń montażowych.
- Sprawdź ciśnienie nominalne oraz temperaturę pracy, zwłaszcza przy ciepłej wodzie i c.o.
Jeżeli odcinek ma zasilać tylko jeden punkt poboru i jest krótki, DN 15 zwykle wystarcza bez problemu. Gdy jednak od tego samego fragmentu instalacji mają iść kolejne odbiory, rozsądniej jest od razu zostawić zapas. To prostsze niż późniejsze poprawki, bo przewymiarowanie na etapie projektu kosztuje mniej niż dłubanie w gotowej instalacji. Z tego właśnie wynikają najczęstsze błędy przy zakupie i montażu.
Najczęstsze błędy przy zakupie i montażu
W praktyce pomyłki nie biorą się z braku wiedzy o samym DN, tylko z pośpiechu i skracania opisu do jednego hasła. Ja najczęściej widzę pięć powtarzalnych problemów, które potem kończą się zwrotami, redukcjami albo niepotrzebnym przerabianiem instalacji.
- Traktowanie DN 15 jak dokładnej średnicy wewnętrznej rury.
- Mylenie 1/2 cala gwintu z wymiarem rury.
- Mieszanie gwintów G i NPT bez odpowiedniej przejściówki.
- Ignorowanie PN, temperatury pracy i materiału uszczelnień.
- Zbyt mały wymiar na długi odcinek lub instalację z wieloma punktami poboru.
Najbardziej kosztowny bywa ten trzeci punkt, bo na pierwszy rzut oka dwa gwinty mogą wyglądać podobnie, a mimo to nie będą szczelnie współpracować. Jeśli ktoś montuje armaturę na siłę, kończy się to zwykle poprawką, a nie sukcesem. Dlatego przed zamówieniem lepiej przejść przez prostą checklistę niż liczyć na to, że „jakoś będzie pasować”.
Co sprawdzić przed zamówieniem armatury o tym wymiarze
Przed zakupem ja zawsze sprawdzam pięć rzeczy i trzymam się tej kolejności, bo dobrze porządkuje nawet bardziej złożone zamówienie. To oszczędza czas zarówno przy kompletowaniu materiału, jak i później, na etapie montażu.
- Dokładne oznaczenie wymiaru nominalnego w karcie produktu.
- Typ gwintu i standard połączenia.
- Klasa ciśnienia oraz zakres temperatur pracy.
- Materiał korpusu i uszczelnień.
- To, czy podany wymiar dotyczy rury, złączki, czy samego przyłącza armatury.
Jeśli te punkty się zgadzają, w większości przypadków zakup jest bezpieczny, a montaż nie wymaga improwizacji. W hydraulice właśnie tak zdobywa się spokój na lata: nie przez efektowny wybór, tylko przez poprawne dopasowanie kilku szczegółów, które razem decydują o szczelności, przepływie i bezproblemowym serwisie.
