Instalacja w układzie sieci TT wymaga innego myślenia niż popularny TN-C-S. Tu bezpieczeństwo nie opiera się na przewodzie ochronnym zasilania, tylko na własnym uziomie odbiorcy, prawidłowym połączeniu wyrównawczym i dobrze dobranych wyłącznikach różnicowoprądowych. W tym tekście rozkładam to na praktyczne elementy: jak TT działa, kiedy ma sens, czym różni się od innych układów i na co patrzeć przy odbiorze instalacji.
Najważniejsze fakty o układzie TT w instalacjach niskiego napięcia
- W układzie TT punkt neutralny źródła jest uziemiony po stronie sieci, a instalacja odbiorcy ma własny, lokalny uziom.
- Wyłącznik różnicowoprądowy jest tu podstawowym elementem ochrony, bo sam wyłącznik nadprądowy zwykle nie zapewnia szybkiego odłączenia przy zwarciu doziemnym.
- O bezpieczeństwie decyduje nie tylko rezystancja uziomu, ale też jakość połączeń wyrównawczych i selektywność zabezpieczeń.
- W projektach TT liczy się również dobór typu RCD do rodzaju odbiorników, zwłaszcza gdy pracują falowniki, elektronika lub ładowarki EV.
- W praktyce najwięcej problemów powodują błędy wykonawcze: słaby uziom, brak bondingu i zbyt mało przemyślana selektywność.

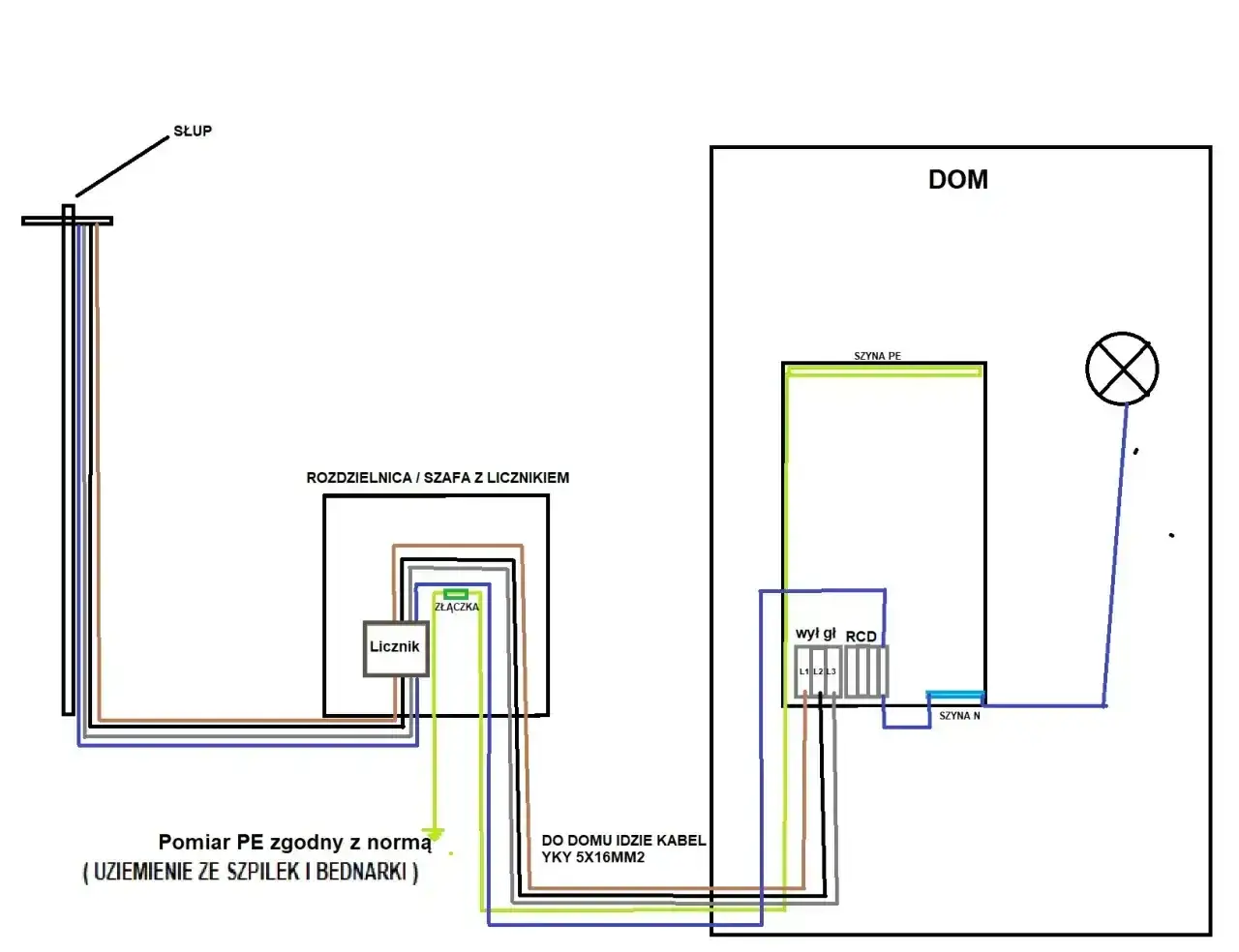

Na czym polega układ TT i kiedy się go stosuje
W układzie TT punkt neutralny źródła zasilania jest uziemiony po stronie sieci, a części przewodzące dostępne w instalacji odbiorczej łączy się z własnym uziomem lokalnym. To znaczy, że PE budynku nie jest połączony z uziemieniem źródła tak, jak w TN; obie strony mają własną drogę do ziemi, a nie jeden wspólny przewód ochronny. W praktyce spotykam TT tam, gdzie operator sieci nie zapewnia skutecznego przewodu ochronnego albo gdzie projekt wymusza pełne odseparowanie uziomu odbiorcy od sieci zasilającej, na przykład w części obiektów modernizowanych, na terenach wiejskich i w instalacjach tymczasowych.
Najważniejszy wniosek jest prosty: TT nie jest gorszą wersją zasilania, ale układem bardziej zależnym od jakości wykonania. Jeśli uziom jest słaby albo połączenia wyrównawcze zrobiono połowicznie, bezpieczeństwo szybko siada. Żeby to miało sens, trzeba dobrze zrozumieć, co dzieje się przy zwarciu doziemnym.
Jak działa ochrona przeciwporażeniowa w praktyce
Przy uszkodzeniu izolacji prąd zwarcia wraca przez ziemię, a nie przez niskoimpedancyjny przewód ochronny. To zwykle oznacza za mały prąd, żeby zadziałał sam wyłącznik nadprądowy w czasie wymaganym dla ochrony przeciwporażeniowej. Dlatego w TT wyłącznik różnicowoprądowy nie jest dodatkiem, tylko podstawą ochrony.
W praktyce opieram się na jednym prostym warunku: napięcie dotykowe nie powinno przekroczyć 50 V AC, a w niektórych zastosowaniach specjalnych przyjmuje się 25 V. Warto też pamiętać o czasie samoczynnego wyłączenia zasilania. Dla końcowych obwodów przy 230 V typowy limit to 0,2 s, a dla obwodów rozdzielczych 1 s.
| Wymaganie | Co oznacza | Praktyczna uwaga |
|---|---|---|
| 50 V AC | granica napięcia dotykowego | do tego poziomu dąży ochrona w zwykłych warunkach |
| 25 V AC | ostrzejszy limit w części zastosowań specjalnych | spotykany m.in. w wybranych obiektach tymczasowych i rolniczych |
| 0,2 s | typowy maksymalny czas wyłączenia dla końcowych obwodów 230 V | najczęściej realizuje go RCD |
| 1 s | czas dla obwodów rozdzielczych | pozwala na selektywność między zabezpieczeniami |
Drugi ważny punkt to warunek RA × IΔn ≤ UL, gdzie RA oznacza rezystancję uziemienia instalacji, IΔn czułość RCD, a UL dopuszczalne napięcie dotykowe. Z tego wychodzą proste liczby: dla RCD 30 mA teoretyczny limit RA wynosi 1667 Ω, dla 100 mA jest to 500 Ω, a dla 300 mA około 167 Ω. To są jednak wartości graniczne, nie projektowy cel sam w sobie.
| RCD | Teoretyczny limit RA przy 50 V | Typowe zastosowanie |
|---|---|---|
| 30 mA | 1667 Ω | ochrona dodatkowa osób, obwody gniazdowe i końcowe |
| 100 mA | 500 Ω | wybrane obwody podrzędne lub stopień pośredni selektywności |
| 300 mA | 167 Ω | zabezpieczenie nadrzędne, selektywne, czasem także ochrona ppoż. |
W projekcie nie szuka się samej granicy, tylko zapasu. Rezystancja uziomu zmienia się wraz z wilgotnością gruntu, temperaturą i stanem połączeń, więc lepsze jest rozwiązanie stabilne niż takie, które „na papierze” ledwo spełnia warunek. Z tego powodu cały układ musi być zbudowany z kilku współpracujących elementów.

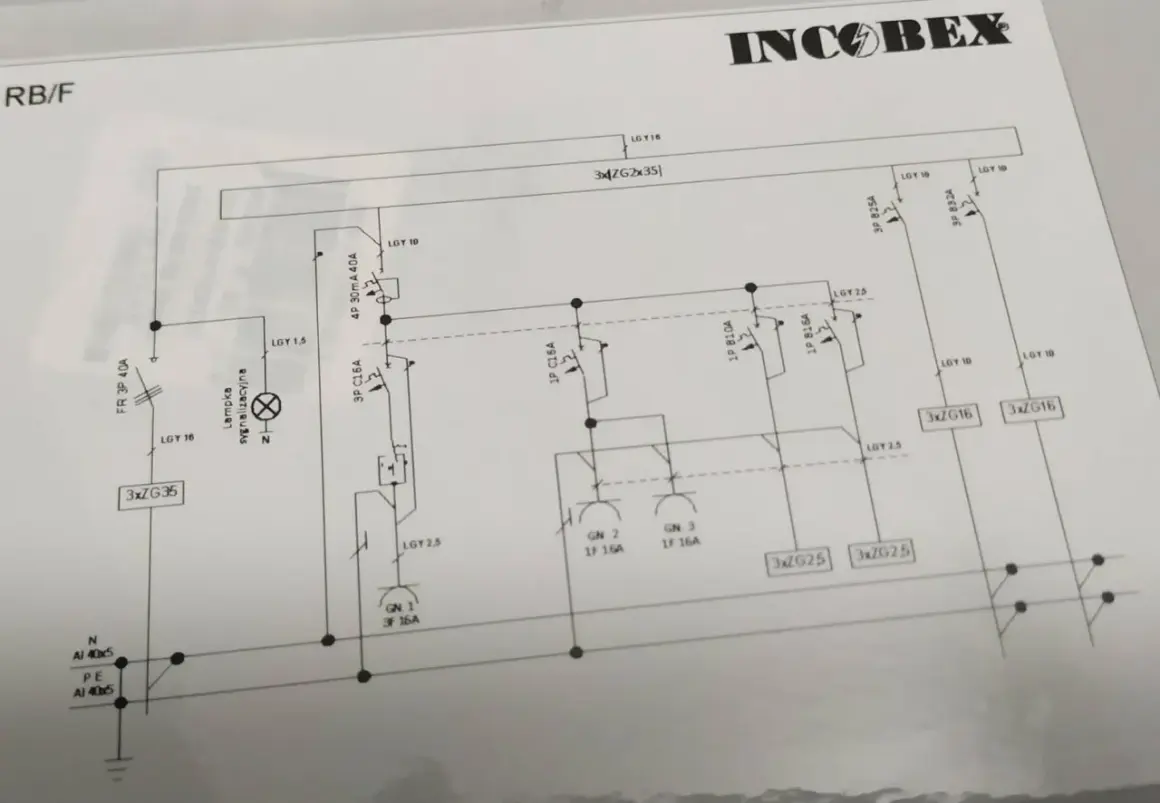

Z czego składa się poprawnie wykonana instalacja TT
W dobrze zrobionym TT nie ma przypadkowych połączeń. Każdy element ma własną rolę, a jeśli jeden zawiedzie, pozostałe muszą przejąć część funkcji ochronnej. Ja patrzę na to jak na układ naczyń połączonych: uziom, szyna główna, połączenia wyrównawcze i RCD muszą działać razem.
Uziom, który naprawdę działa
W nowych budynkach najczęściej najlepszy jest uziom fundamentowy, bo powstaje razem z konstrukcją i zwykle daje stabilne parametry na lata. W modernizacjach częściej dokłada się uziom otokowy albo kilka prętów szpilkowych, ale tu liczy się nie sama liczba elektrod, tylko ich rozmieszczenie, połączenia i to, jak grunt zachowuje się po deszczu i zimą. Jeden pręt wbity „na próbę” potrafi wyglądać dobrze na papierze, a w praktyce dać wynik przeciętny.
| Rodzaj uziomu | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Fundamentowy | nowe budynki i etap stanu surowego | trwały, zwykle korzystny kosztowo, stabilny eksploatacyjnie | wymaga decyzji na etapie zbrojenia i betonu |
| Otokowy | modernizacje i obiekty z dostępem do wykopów | łatwy do rozbudowy, dobrze współpracuje z dużymi obiektami | zależy od warunków gruntowych i wykonania trasy wokół budynku |
| Szpilkowy | gdy trzeba poprawić parametry uziemienia | prostota dołożenia, dobra opcja korekcyjna | często potrzebuje kilku elektrod i cierpliwego pomiaru |
Połączenia wyrównawcze i główna szyna uziemiająca
Tu zaczyna się detal, który początkujący często pomijają. Główna szyna uziemiająca ma zebrać PE, uziom oraz części przewodzące obce: metalowe rurociągi, konstrukcję stalową, czasem elementy instalacji technologicznych. Chodzi o to, by w czasie uszkodzenia napięcia nie pojawiały się między nimi duże różnice potencjałów. Jeśli bonding jest niepełny, różnicówka może zadziałać, a i tak zostaje niebezpieczne napięcie dotykowe na obudowach i elementach metalowych.
Przeczytaj również: Kilowat (kW) a kWh - Jak zrozumieć moc i obliczyć zużycie prądu?
RCD i selektywność
Najczęściej stosuję kaskadę: na wejściu urządzenie selektywne, a niżej wyłączniki 30 mA dla obwodów końcowych, zwłaszcza gniazdowych i tych w pomieszczeniach o podwyższonym ryzyku. Taki układ ogranicza wyłączenia całego budynku po jednym drobnym upływie i ułatwia eksploatację. W obwodach z elektroniką, falownikami, pompami ciepła, PV albo ładowarkami EV trzeba jeszcze dobrać właściwy typ RCD, bo nie każdy reaguje poprawnie na ten sam przebieg prądu upływu.
W prostych obwodach zwykle wystarcza typ A, bo lepiej radzi sobie z prądami pulsującymi niż typ AC. Przy napędach, częstotliwościowych sterownikach czy części instalacji z dużą elektroniką warto rozważyć typ F lub B, jeśli wymagają tego odbiorniki i dokumentacja producenta. Tu nie chodzi o komplikowanie projektu na siłę, tylko o to, by zabezpieczenie nie działało przypadkowo albo z opóźnieniem, którego nikt nie zauważył w fazie wykonania.
Dopiero gdy ten zestaw jest spójny, można uczciwie porównać TT z układami TN.
TT a TN-S i TN-C-S w praktyce
Na papierze różnice są proste, ale na budowie od razu widać, że konsekwencje są duże. TN daje zwykle niższą impedancję pętli zwarcia i łatwiejsze odłączenie zabezpieczeniem nadprądowym, natomiast TT wymusza własną drogę ochrony po stronie odbiorcy. Ja traktuję to jako różnicę między „korzystaniem z sieci” a „budowaniem własnego bezpieczeństwa”.
| Cecha | TT | TN-S / TN-C-S |
|---|---|---|
| Droga prądu zwarcia | przez ziemię i lokalny uziom | przez przewód PE lub PEN do źródła |
| Rola uziomu instalacji | krytyczna dla bezpieczeństwa | ważna, ale zwykle mniej decydująca o zadziałaniu ochrony |
| RCD | praktycznie konieczny | często stosowany jako ochrona dodatkowa, ale nie zawsze jako jedyny środek |
| Wrażliwość na jakość gruntu | wysoka | mniejsza |
| Typowe zastosowanie | obiekty z własnym uziemieniem odbiorcy, część modernizacji, instalacje tymczasowe | wiele standardowych budynków z zapewnionym przewodem ochronnym z sieci |
TT jest bardziej zależny od własnego uziomu i bardziej wrażliwy na błędy wykonawcze, ale bywa prostszy tam, gdzie sieć nie daje pewnego PE. TN jest zwykle wygodniejszy eksploatacyjnie, lecz nie rozwiązuje wszystkich problemów sam z siebie. Poza teorią najwięcej psują jednak wykonawcze drobiazgi.
Najczęstsze błędy, które psują bezpieczeństwo
- Zbyt słaby albo niestabilny uziom - jeden pomiar „na sucho” nie wystarcza, jeśli grunt zmienia parametry po sezonie.
- Brak pełnych połączeń wyrównawczych - metalowe elementy budynku i instalacji pozostają wtedy na różnych potencjałach.
- Za mało przemyślana selektywność RCD - jeden upływ wyłącza pół budynku, a użytkownik zaczyna szukać obejść.
- Liczenie na wyłącznik nadprądowy - w TT często nie ma warunków, żeby zadziałał wystarczająco szybko przy samym doziemieniu.
- Mieszanie N i PE za różnicówką - to klasyczny błąd, który prowadzi do nieprawidłowej pracy ochrony i trudnych awarii.
- Dobór osprzętu bez uwzględnienia elektroniki - przy falownikach, PV czy ładowarkach EV nie każdy typ RCD zachowuje się tak samo.
Najczęściej problem nie leży w samej idei TT, tylko w tym, że ktoś potraktował uziemienie jak formalność. Ja mam odwrotną zasadę: jeśli na etapie wykonania nie ma dyscypliny, później żaden opis teoretyczny tego nie naprawi. Na końcu zostaje jeszcze kontrola pomiarowa, bez której cały układ jest tylko założeniem na papierze.
Jak ja podchodzę do projektu i odbioru TT na budowie
- Najpierw ustalam, skąd naprawdę przychodzi zasilanie - sprawdzam, czy operator zapewnia przewód ochronny, czy instalacja ma budować własny układ uziemienia.
- Potem dobieram uziom do obiektu i gruntu - w nowym budynku często wygrywa fundament, w modernizacji otok albo zestaw szpilek.
- Projektuję połączenia wyrównawcze bez skrótów - szczególnie dla rur, konstrukcji stalowych, urządzeń technologicznych i dużych mas metalowych.
- Układam selektywność RCD - osobno dla obwodów końcowych, osobno dla obwodów nadrzędnych, żeby awaria nie wyłączała całego obiektu.
- Dopasowuję typ RCD do odbiorników - w prostych obwodach jedno, w układach z elektroniką, napędami i ładowaniem EV często potrzebny jest inny dobór.
- Robię pomiary i dokumentuję wyniki - rezystancję uziomu, ciągłość połączeń ochronnych i czas zadziałania RCD.
Jeśli któryś z wyników jest na granicy, nie zostawiam tego „na później”. W TT lepiej od razu dołożyć elektrodę, poprawić połączenie albo skorygować selektywność niż liczyć, że instalacja sama się obroni. To właśnie w tym układzie różnica między dobrym projektem a przeciętnym wykonaniem wychodzi najszybciej.
Co naprawdę decyduje o bezpieczeństwie w układzie TT
- Uziom ma być stabilny, a nie tylko formalnie zmierzony w dniu odbioru.
- RCD ma być dobrany do obwodu i skoordynowany z resztą zabezpieczeń.
- Połączenia wyrównawcze muszą objąć wszystkie istotne elementy metalowe w budynku.
- Pomiary po wykonaniu i po modernizacjach są tak samo ważne jak sam projekt.
Jeśli te cztery rzeczy są domknięte, TT przestaje być układem „trudnym”, a staje się po prostu przewidywalnym sposobem zasilania, który dobrze sprawdza się tam, gdzie trzeba budować własną drogę ochrony zamiast polegać na sieci.
