Przekaźnik półprzewodnikowy SSR to element, który pozwala sterować obciążeniem bez styków mechanicznych. W praktyce daje cichą pracę, szybkie przełączanie i dużą trwałość, ale wymaga poprawnego doboru pod kątem typu obciążenia, strat cieplnych i sposobu montażu. Poniżej wyjaśniam, czym jest SSR, jak działa, gdzie sprawdza się najlepiej i na co zwrócić uwagę, żeby uniknąć kosztownych błędów.
Najważniejsze rzeczy o SSR, które warto znać przed zakupem
- SSR nie ma ruchomych styków, więc nie zużywa się jak klasyczny przekaźnik i pracuje praktycznie bezgłośnie.
- Na wyjściu zawsze pojawiają się straty cieplne, dlatego przy większych prądach radiator lub odpowiedni montaż termiczny nie są dodatkiem, tylko koniecznością.
- Zero-cross sprawdza się głównie przy obciążeniach rezystancyjnych, a random switching lepiej pasuje do obciążeń indukcyjnych i tam, gdzie liczy się moment załączenia.
- SSR nie jest uniwersalnym zamiennikiem stycznika; trzeba sprawdzić prąd rozruchowy, napięcie, prąd upływu i warunki chłodzenia.
- W instalacjach budynkowych SSR dobrze wypada przy grzałkach, automatyce HVAC, sterowaniu panelami i częstym przełączaniu.
- Przy małych odbiornikach prąd upływu może powodować zjawiska typu żarzenie LED albo brak pełnego wyłączenia.
SSR co to jest i dlaczego działa inaczej niż klasyczny przekaźnik
SSR, czyli Solid State Relay, to przekaźnik półprzewodnikowy. Zamiast cewki, kotwicy i styków ma układ elektroniczny, który przełącza obwód mocy za pomocą elementów takich jak triak, tyrystor, MOSFET albo IGBT. Najważniejsza różnica jest prosta: SSR przełącza bez mechaniki.
To właśnie dlatego taki element nie „klika”, nie ma łuku na stykach i nie zużywa się przez fizyczne podbijanie kontaktów. Ja patrzę na SSR przede wszystkim jak na narzędzie do częstego, szybkiego i stabilnego przełączania, a nie jak na uniwersalny zamiennik wszystkiego, co kiedyś robił przekaźnik elektromagnetyczny. W zamian za trwałość dostajesz jednak inną cenę: spadek napięcia na wyjściu, wydzielanie ciepła i konieczność dobrania go do konkretnego rodzaju obciążenia.
W praktyce właśnie te trzy rzeczy decydują, czy SSR będzie działał świetnie, czy zacznie sprawiać problemy. To prowadzi prosto do pytania, jak taki element przełącza prąd w środku.
Jak działa przekaźnik półprzewodnikowy

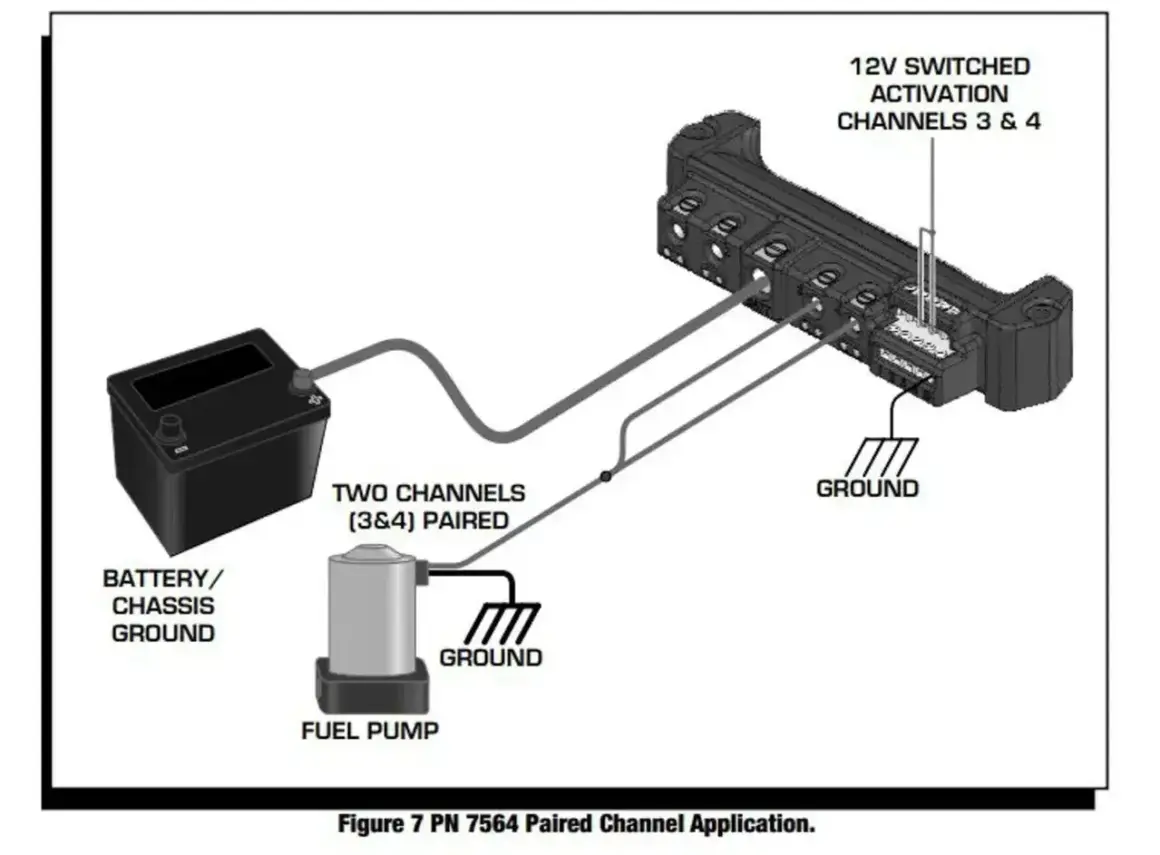

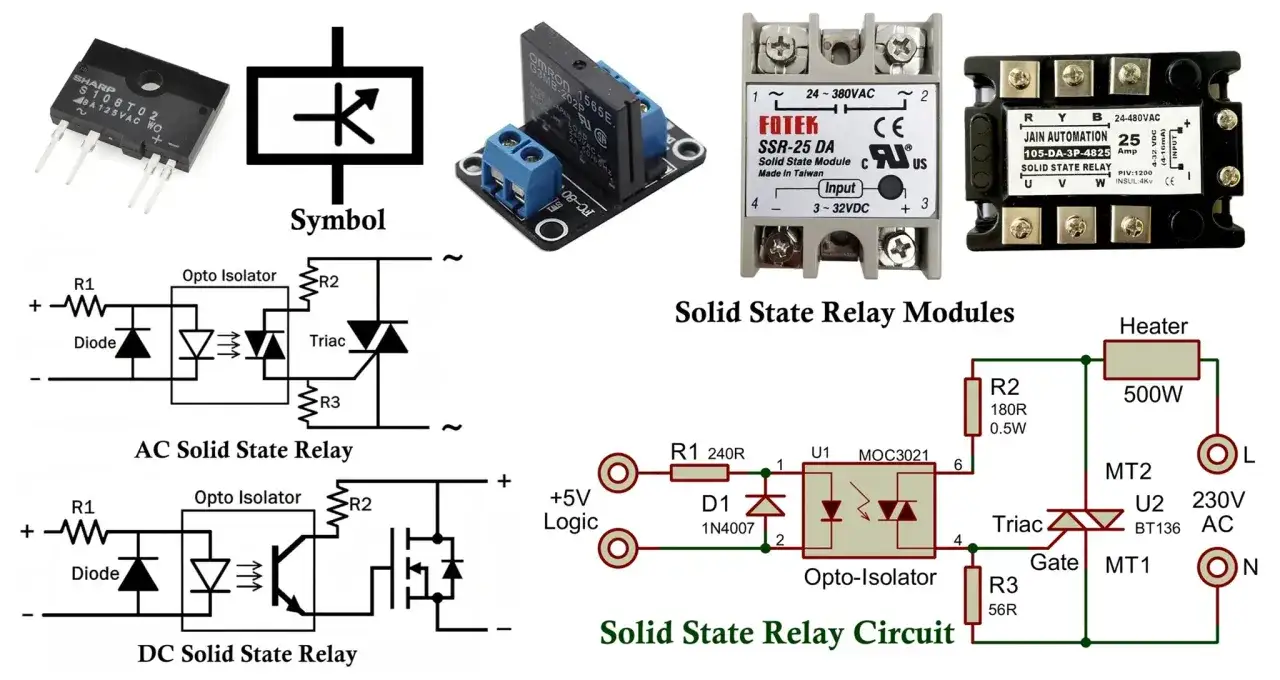

Budowa SSR opiera się na dwóch oddzielonych od siebie częściach: stronie sterującej i stronie mocy. Sygnał sterujący zasila zwykle diodę LED lub układ wejściowy, a ten przez element separujący, najczęściej optoizolator, przekazuje informację dalej bez bezpośredniego połączenia elektrycznego. To właśnie daje izolację galwaniczną, czyli oddzielenie obwodu niskonapięciowego od obwodu obciążenia.
Strona sterująca
Na wejściu zwykle wystarcza sygnał niskonapięciowy z PLC, mikrokontrolera albo regulatora temperatury. W praktyce to wygodne, bo nie potrzebujesz bezpośrednio prowadzić sygnału sterującego do obciążenia. SSR jest więc naturalnym łącznikiem między automatyką a mocą.
Przeczytaj również: Budowa rezystora - Dlaczego same omy to za mało?
Strona mocy
Na wyjściu pracuje już element półprzewodnikowy dostosowany do typu prądu. Dla AC często spotkasz triaki albo tyrystory, a dla DC układy MOSFET. W modelach AC popularne jest przełączanie zero-cross, czyli załączenie w pobliżu przejścia napięcia przez zero. Taki sposób ogranicza zakłócenia i prądy rozruchowe. Z kolei random switching załącza natychmiast, bez czekania na zero napięcia, co bywa potrzebne przy obciążeniach indukcyjnych.
W zależności od konstrukcji czas reakcji może być bardzo krótki: w niektórych zastosowaniach rzędu milisekund, a przy SSR do DC nawet poniżej 100 mikrosekund. Warto jednak pamiętać, że szybciej nie zawsze znaczy lepiej. Czasem ważniejsza jest kontrola zakłóceń i ciepła niż sam czas przełączenia. Z tego powodu dobrze dobrany typ SSR ma większe znaczenie niż sama marka na obudowie.
Rodzaje SSR i kiedy każdy z nich ma sens
W praktyce nie wybiera się po prostu „SSR”, tylko konkretny typ pracy. To ważne, bo innego rozwiązania potrzebuje grzałka, innego silnik, a jeszcze innego układ DC w szafie sterowniczej.
| Typ SSR | Jak działa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| Zero-cross AC | Załącza przy przejściu napięcia przez zero | Grzałki, piece, maty grzewcze, obciążenia rezystancyjne | Wprowadza opóźnienie, więc nie nadaje się do precyzyjnego sterowania fazowego |
| Random AC | Załącza natychmiast po podaniu sygnału | Silniki, transformatory, cewki, zasilacze impulsowe | Generuje większe udary prądowe i wymaga ostrożniejszego doboru zabezpieczeń |
| DC SSR | Przełącza obwody prądu stałego bardzo szybko | Układy DC, automatyka niskonapięciowa, sterowanie 24 V DC | Nie każdy SSR do AC nadaje się do DC, więc sam symbol „SSR” nie wystarcza |
| Peak switching | Załącza przy szczycie przebiegu | Ciężkie obciążenia indukcyjne, szczególnie transformatory | Stosuje się go rzadziej, ale w trudnych aplikacjach bywa bardzo skuteczny |
Jeśli miałbym wskazać jedną prostą zasadę, powiedziałbym tak: zero-cross do grzania, random do indukcyjnych obciążeń, DC SSR do prądu stałego. Brzmi banalnie, ale w serwisie właśnie ten błąd widzę najczęściej. A skoro już o wyborze mowa, warto zestawić SSR z klasycznym przekaźnikiem, bo dopiero wtedy widać, gdzie półprzewodniki naprawdę wygrywają.
SSR a przekaźnik elektromagnetyczny
To nie jest walka „nowe kontra stare”. To raczej pytanie, które rozwiązanie lepiej pasuje do konkretnego zadania. Ja traktuję SSR jako świetne narzędzie do automatyki i częstych cykli, a przekaźnik elektromagnetyczny jako prostszy wybór tam, gdzie liczy się minimalny spadek napięcia i brak strat cieplnych.
| Cecha | SSR | Przekaźnik elektromagnetyczny | Praktyczny efekt |
|---|---|---|---|
| Hałas | Pracuje bezgłośnie | Słychać kliknięcie | SSR lepiej wypada w pomieszczeniach i automatyce, gdzie cisza ma znaczenie |
| Zużycie | Brak styków mechanicznych | Styki zużywają się z czasem | SSR lepiej znosi bardzo częste przełączanie |
| Szybkość | Bardzo szybkie przełączanie | Wolniejsze | SSR lepiej nadaje się do szybkiej regulacji i cyklicznej pracy |
| Straty cieplne | Występują, zwykle spadek rzędu około 1-1,5 V | Znikome po zamknięciu styków | Przy większych prądach SSR wymaga chłodzenia |
| Prąd upływu | Jest obecny w stanie OFF | Praktycznie brak | Małe odbiorniki mogą nie wyłączać się idealnie |
| Odporność na drgania | Bardzo dobra | Gorsza | SSR wygrywa tam, gdzie instalacja pracuje w trudniejszych warunkach mechanicznych |
Wniosek jest prosty: jeśli obciążenie jest częste, wymagany jest niski poziom hałasu, a sterowanie ma być szybkie, SSR ma sens. Jeśli jednak liczy się maksymalnie niski spadek napięcia i brak strat cieplnych, klasyczny przekaźnik nadal bywa rozsądniejszy. To rozróżnienie szczególnie dobrze widać w instalacjach budynkowych.
Gdzie SSR sprawdza się w instalacjach budynkowych
Na stronie budowlanej i w automatyce obiektu SSR nie jest ciekawostką, tylko praktycznym elementem szafy sterowniczej. Najczęściej widzę go tam, gdzie układ ma działać długo, cicho i bez częstego serwisowania.
- Ogrzewanie i grzałki - SSR świetnie obsługuje cykliczne załączanie grzejników, mat i innych obciążeń rezystancyjnych.
- HVAC - w sterowaniu wentylacją, klimatyzacją i automatyką techniczną liczy się powtarzalność oraz odporność na częste cykle.
- Szafy sterownicze - przy dużej liczbie przełączeń SSR ogranicza zużycie elementów wykonawczych.
- Oświetlenie i sygnalizacja - sprawdza się, ale trzeba uważać na prąd upływu, zwłaszcza przy LED-ach i małych odbiornikach.
- Urządzenia wymagające ciszy - tam, gdzie klasyczny przekaźnik byłby po prostu irytujący akustycznie, SSR jest bardzo wygodny.
W takich zastosowaniach zwykle nie chodzi o efekt „wow”, tylko o stabilność. I właśnie dlatego instalatorzy lub automatycy lubią SSR tam, gdzie układ ma pracować bez dotykania przez długi czas. Problem zaczyna się dopiero wtedy, gdy ktoś wybiera element „na oko” i pomija kilka parametrów krytycznych.
Jak dobrać SSR bez kosztownej pomyłki
Ja przy doborze zawsze zaczynam od obciążenia, a dopiero potem patrzę na obudowę, sposób montażu i cenę. To podejście oszczędza więcej czasu niż polowanie na „najmocniejszy” model z katalogu.
- Określ rodzaj obciążenia - rezystancyjne, indukcyjne, pojemnościowe czy DC. To od razu zawęża wybór typu przełączania.
- Sprawdź prąd rozruchowy - grzałka to nie to samo co transformator, wentylator czy zasilacz impulsowy. SSR musi wytrzymać nie tylko prąd znamionowy, ale też chwilowe udary.
- Dobierz napięcie i prąd z zapasem - katalogowe minimum to za mało, jeśli instalacja pracuje długo i w podwyższonej temperaturze.
- Policz straty cieplne - jeśli na wyjściu spadek wynosi około 1,15 V, to przy 20 A dostajesz już około 23 W ciepła. To nie jest detal, tylko realne obciążenie termiczne.
- Sprawdź prąd upływu - przy małych lampkach LED albo elektronice pomocniczej nawet niewielki prąd może powodować żarzenie lub niepełne wyłączenie.
- Uwzględnij chłodzenie - radiator, pasta termiczna i pozycja montażu mają bezpośredni wpływ na trwałość.
W praktyce bardzo często pomijany jest jeszcze jeden szczegół: SSR nie lubi być traktowany jak „uniwersalny przekaźnik do wszystkiego”. Jeśli producent dopuszcza równoległe łączenie albo podaje konkretne warunki chłodzenia, trzeba się ich trzymać. W przeciwnym razie element może działać tylko pozornie poprawnie, a po pewnym czasie po prostu zacząć przegrzewać się pod obciążeniem. To właśnie takie detale decydują o tym, czy układ będzie solidny, czy tylko wygląda na solidny.
Kiedy SSR jest dobrym wyborem, a kiedy lepiej zostać przy styczniku
SSR wybieram wtedy, gdy ważne są: cicha praca, szybkie przełączanie, wysoka liczba cykli i brak zużycia mechanicznego. Właśnie dlatego tak dobrze pasuje do automatyki budynkowej, szaf sterowniczych i układów grzewczych.
- Wybierz SSR, jeśli układ przełącza się często i ma działać bezgłośnie.
- Wybierz SSR, jeśli potrzebujesz szybkiego sterowania i dobrej odporności na drgania.
- Zostań przy styczniku albo przekaźniku elektromagnetycznym, jeśli liczy się minimalny spadek napięcia i prosta praca bez strat cieplnych.
- Nie ignoruj chłodzenia, bo to najczęstszy powód awarii źle dobranego SSR.
- Nie lekceważ prądu upływu, zwłaszcza przy LED-ach, małych odbiornikach i układach sygnalizacyjnych.
Jeśli mam zostawić jedną praktyczną myśl, to taką: SSR jest świetny wtedy, gdy projektujesz go świadomie, a nie „na skróty”. Dobrze dobrany potrafi uprościć układ, zwiększyć trwałość i wyciszyć pracę instalacji. Źle dobrany szybko przypomina, że elektronika mocy zawsze ma swoje warunki.
