W elektronice i automatyce jeden błąd potrafi kosztować więcej niż sam element: zakłócony sygnał, uszkodzone wejście sterownika albo niepotrzebne ryzyko po stronie zasilania. optoizolator rozwiązuje właśnie ten problem, bo pozwala przesłać informację między obwodami bez bezpośredniego połączenia elektrycznego. Poniżej wyjaśniam, jak działa, gdzie ma sens w praktyce, na co patrzeć przy wyborze i kiedy lepiej sięgnąć po inne rozwiązanie.
Najważniejsze fakty o izolacji sygnału
- Element przenosi sygnał przez światło, a nie przez przewód, więc oddziela masy obu układów.
- Najczęściej chroni elektronikę sterującą przed przepięciami, różnicą potencjałów i częścią zakłóceń.
- Przy wyborze liczą się przede wszystkim izolacja napięciowa, CTR, szybkość i prąd wejściowy diody.
- W prostych układach sterowania sprawdza się bardzo dobrze, ale w szybkich interfejsach może ustąpić izolatorom cyfrowym.
- W praktyce najwięcej problemów powodują błędne rezystory, zbyt małe odstępy na PCB i zbyt optymistyczne założenia projektowe.
Jak działa transoptor i dlaczego izoluje obwody

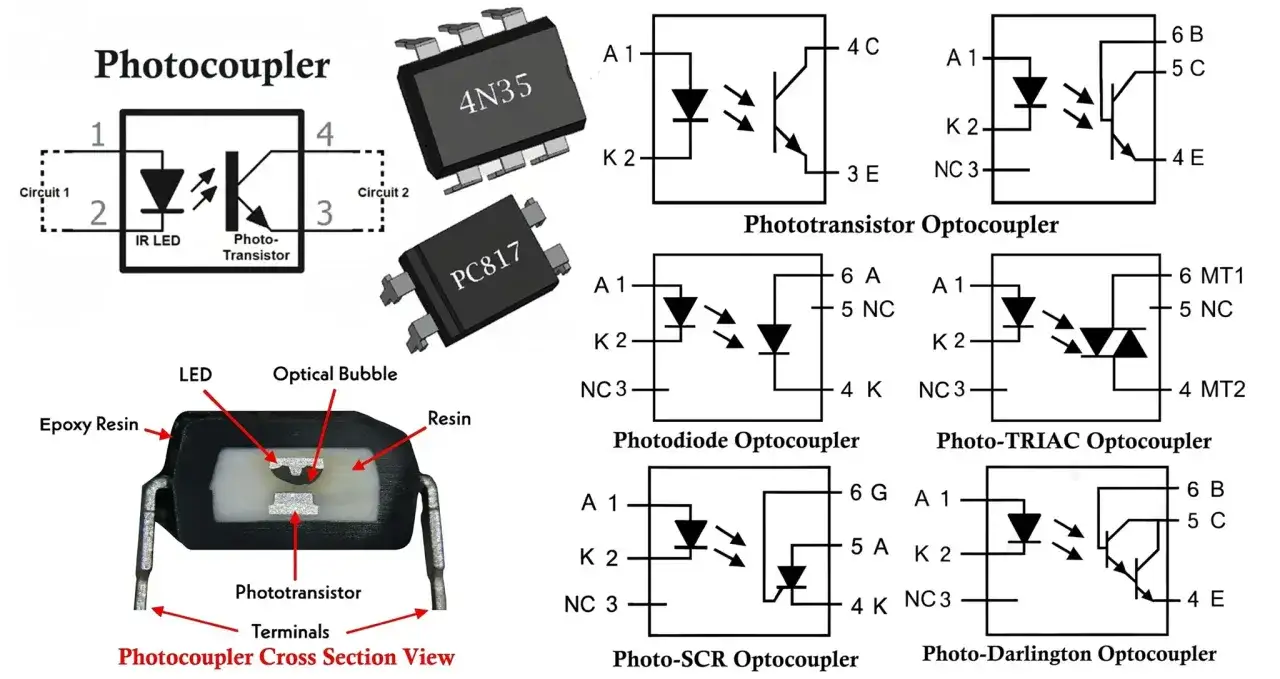

W środku jest prosta logika: po jednej stronie siedzi dioda LED, po drugiej element światłoczuły, najczęściej fototranzystor, fotodioda albo triak. Gdy LED świeci, odbiornik reaguje, ale między stroną wejściową i wyjściową nie ma galwanicznego połączenia. To właśnie odróżnia ten element od zwykłego tranzystora czy bufora logicznego.
W praktyce oznacza to, że sygnał sterujący może pochodzić z delikatnej elektroniki, a strona odbiorcza może pracować w trudniejszych warunkach: z inną masą, większym napięciem albo większym poziomem zakłóceń. Ja traktuję to jako sposób na rozdzielenie odpowiedzialności w układzie: logika robi swoje, a tor mocy swoje. Dzięki temu łatwiej ograniczyć skutki awarii i prostsze staje się prowadzenie przewodów, zwłaszcza w rozdzielnicach i szafach sterowniczych.
To jednak nie jest magiczna bariera na wszystko. Jeśli układ wymaga bardzo szybkich zboczy, precyzyjnego timing'u albo pracy w bardzo ostrym środowisku zakłóceniowym, trzeba już patrzeć na konkretną konstrukcję, a nie tylko na samą ideę izolacji. Z tego wynika kolejny ważny temat: odmiany tego elementu i ich realne zastosowanie.
Jakie odmiany spotkasz najczęściej
Pod jedną nazwą kryje się kilka różnych konstrukcji i każda ma trochę inny charakter pracy. Wybór nie sprowadza się do pytania „czy izoluje”, tylko „jak szybko, z jakim obciążeniem i do czego”.
| Odmiana | Jak działa | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|---|
| Fototranzystorowy | Światło z LED steruje fototranzystorem | Prosta logika, wejścia cyfrowe, sygnały wolniejsze | Wolniejszy i bardziej zależny od CTR |
| Fotodiodowy / szybki | Odpowiedź odbiornika jest szybsza i bardziej przewidywalna | Szybsze interfejsy i układy wymagające lepszego timingu | Zwykle bardziej wymagający projektowo |
| Fototriakowy | Po stronie wyjściowej pracuje element do sterowania obwodami AC | Włączanie obciążeń sieciowych, sterowanie triakami | Nie służy do każdego sygnału cyfrowego |
| Z wyjściem logicznym | Wyjście jest „czystsze” logicznie, łatwiejsze do odczytu przez układ cyfrowy | Układy sterujące, komunikacja, szybkie wejścia | Wymaga lepszego dopasowania zasilania i layoutu |
W praktyce najczęściej spotyka się wersję fototranzystorową, bo jest tania, prosta i wystarczająca w wielu projektach. Gdy jednak sygnał staje się szybszy albo bardziej krytyczny czasowo, rosną wymagania co do jakości projektu i wtedy warto świadomie przejść do kolejnej sekcji: gdzie taki element naprawdę się opłaca.
Gdzie ma sens w instalacjach i automatyce
W budynkach, szafach sterowniczych i układach wykonawczych ten element pojawia się częściej, niż wielu osobom się wydaje. Najlepiej sprawdza się tam, gdzie trzeba odseparować elektronikę sterującą od części bardziej „brudnej” elektrycznie: długich przewodów, silników, przekaźników, zasilaczy impulsowych albo obwodów sieciowych.
| Zastosowanie | Dlaczego izolacja pomaga | Co zwykle wybieram |
|---|---|---|
| Wejścia PLC i sterowników | Chroni logikę przed różnicami potencjałów i zakłóceniami z terenu | Fototranzystorowy albo szybki logiczny |
| Falowniki i napędy | Oddziela sterowanie od szpilkowania po stronie mocy | Wersja szybka lub izolator o lepszym CMTI |
| Zasilacze impulsowe | Przenosi sprzężenie zwrotne między stronami zasilania | Rozwiązanie dobrane pod konkretny tor regulacji |
| Automatyka budynkowa | Pomaga przy długich liniach i różnych masach urządzeń | Prosty element separujący lub wersja logiczna |
| Interfejsy komunikacyjne | Ogranicza pętle masy i część problemów EMC | Wersja szybka, jeśli liczy się czas propagacji |
W praktyce widzę to szczególnie w sterowaniu bramami, alarmami, pompami, systemami HVAC i prostych układach pomiarowych. Właśnie tam separacja galwaniczna daje bardzo odczuwalny efekt: mniej fałszywych zadziałań, mniej problemów z masą i mniej nerwowego szukania zakłóceń. Skoro wiadomo już, gdzie ten element pracuje, warto przejść do parametrów, które naprawdę decydują o tym, czy projekt będzie stabilny.
Jak wybrać właściwy model do zadania
Przy wyborze nie zaczynam od nazwy rodziny, tylko od warunków pracy. Najważniejsze jest to, czy sygnał jest wolny czy szybki, jaki prąd mogę bezpiecznie podać na LED, jakie napięcia występują po obu stronach i czy układ będzie żył latami bez ponownego strojenia.
| Parametr | Co oznacza w praktyce | Na co zwracam uwagę |
|---|---|---|
| Izolacja napięciowa | Wytrzymałość bariery między stronami, często 3,75-5 kVrms w standardowych wersjach | Dobieram ją do realnych warunków, nie do „na wszelki wypadek” |
| CTR | Current transfer ratio, czyli stosunek prądu wyjściowego do wejściowego | Liczy się minimum katalogowe, bo typowa wartość bywa zbyt optymistyczna |
| Czas propagacji | Opóźnienie między wejściem a wyjściem | W szybszych rodzinach potrafi wynosić około 0,5-2 µs, a w wolniejszych jest wyraźnie większy |
| Prąd LED | Prąd potrzebny do poprawnego sterowania wejściem | W wielu układach sensowny zakres to 5-15 mA, ale zawsze sprawdzam notę katalogową |
| CMTI | Common-mode transient immunity, czyli odporność na szybkie zmiany napięcia wspólnego | Kluczowe przy falownikach, IGBT i środowisku z ostrymi zboczami |
| Obudowa i odstępy | Creepage i clearance, czyli rzeczywiste odległości izolacyjne na płytce | Nie zakładam, że sam element załatwia bezpieczeństwo całego projektu |
Jeżeli układ pracuje z długimi przewodami, silnikiem albo przekształtnikiem mocy, ja patrzę przede wszystkim na odporność na zakłócenia i stabilność parametru w czasie. Starzenie LED wewnątrz elementu jest realne, więc CTR nie powinien być traktowany jak stała z laboratorium. To prowadzi do ważnego pytania: kiedy klasyczna konstrukcja przestaje być najlepszym wyborem.
Kiedy lepiej sięgnąć po inne rozwiązanie
Nie każdy projekt potrzebuje klasycznego elementu optycznego. W części zastosowań lepszy będzie izolator cyfrowy, optotriak, przekaźnik albo gotowy moduł separujący. Ja patrzę tu przede wszystkim na szybkość, stabilność parametrów i rodzaj obciążenia.
| Rozwiązanie | Kiedy ma przewagę | Największy plus | Największy minus |
|---|---|---|---|
| Klasyczny transoptor | Proste sygnały, wejścia cyfrowe, sprzężenie zwrotne w prostszych układach | Tani, prosty, dobrze znany | Wolniejszy i bardziej zależny od starzenia LED |
| Izolator cyfrowy | Szybkie interfejsy, lepszy timining, większa odporność na zakłócenia | Stabilniejsze parametry i wyższa szybkość | Zwykle droższy i wymagający lepszego projektu zasilania |
| Optotriak / SSR | Sterowanie obciążeniami AC | Wygodne przełączanie bez styku mechanicznego | Nie zastępuje dowolnego toru logicznego |
| Przekaźnik | Gdy liczy się pełna separacja i obsługa różnych typów obciążeń | Uniwersalność | Mechaniczny, wolniejszy, zużywa się |
W projektach z szybkim SPI, PWM albo ostrym środowiskiem EMC coraz częściej sens ma izolator cyfrowy. Jeśli zaś chodzi o klasyczne włączanie sieciowego obciążenia, optotriak zwykle będzie bardziej naturalny niż element przeznaczony do logiki. Skoro wybór technologii mamy uporządkowany, trzeba jeszcze spojrzeć na błędy, które psują nawet dobrze zapowiadający się układ.
Jakie błędy najczęściej psują efekt
Najwięcej problemów widzę nie w samym elemencie, tylko wokół niego. Projekt działa „na stole”, a potem zaczyna gubić impulsy, łapać zakłócenia albo przechodzić testy tylko częściowo, bo ktoś założył idealne warunki katalogowe.
- Zbyt mały prąd LED - wyjście działa, ale margines jest za mały i układ staje się kapryśny po zmianie temperatury.
- Liczenie na typowy CTR - w praktyce trzeba projektować pod minimum, a nie pod wartość z wykresu „ładnie wyglądającą” w nocie.
- Za duży rezystor podciągający - zbocza robią się wolne, a układ gorzej znosi szumy i długie przewody.
- Złe odstępy izolacyjne na PCB - sam element może mieć dobrą barierę, ale płytka już nie musi jej szanować.
- Brak ochrony wejścia - dioda w środku nie zastępuje ochrony przeciwprzepięciowej ani filtracji.
Do tego dochodzi jeszcze jeden błąd, szczególnie częsty w instalacjach budynkowych: przekonanie, że separacja sygnału automatycznie rozwiązuje każdy problem z bezpieczeństwem. Nie rozwiązuje. Chroni tor logiczny i pomaga w ograniczeniu zakłóceń, ale nadal trzeba poprawnie dobrać zabezpieczenia, przewody, obudowę i sposób prowadzenia mas. Z tego powodu ostatni krok przed uruchomieniem powinien być bardzo konkretny.
Co sprawdzić przed uruchomieniem w rozdzielnicy
Przed zamknięciem obudowy robię krótką, ale bardzo praktyczną kontrolę. To oszczędza czas, bo większość późniejszych awarii bierze się z rzeczy, które dało się wykryć od razu.
- Czy sygnał po stronie wejściowej ma wystarczający prąd i właściwą polaryzację.
- Czy wyjście ma dość zapasu czasowego przy najgorszym przypadku, a nie tylko przy testach laboratoryjnych.
- Czy odległości izolacyjne na PCB są zgodne z realnym napięciem i środowiskiem pracy.
- Czy przewidziano filtrację, zabezpieczenie przepięciowe i sensowny rezystor podciągający.
- Czy wybrana odmiana odpowiada typowi obciążenia: logika, AC, szybka komunikacja albo prosty tor sterowania.
Jeśli mam sprowadzić temat do jednej decyzji, to brzmi ona tak: dobieraj element nie do samego schematu, tylko do realnych warunków pracy w urządzeniu, kabinie lub rozdzielnicy. Dobrze dobrany optoizolator upraszcza projekt, a źle dobrany tylko maskuje problem na etapie testów. W praktyce najbardziej opłaca się sprawdzić izolację, szybkość, prąd sterowania i warunki montażu, zanim zamkniesz obudowę i oddasz układ do pracy.
