Kondensator to jeden z tych elementów, które decydują o tym, czy układ działa stabilnie, czy zaczyna szumieć, pulsować i gubić napięcie. W tym tekście wyjaśniam, czym jest, jak działa, jakie ma najważniejsze odmiany oraz jak dobrać go do konkretnego zadania bez zgadywania. Dorzucam też praktyczne wskazówki przydatne w elektronice użytkowej, zasilaczach, automatyce i prostych naprawach warsztatowych.
Najważniejsze rzeczy w jednym miejscu
- Kondensator magazynuje ładunek elektryczny i oddaje go wtedy, gdy napięcie w układzie zaczyna się zmieniać.
- W obwodach prądu stałego po chwili się ładuje, a w zmiennym reaguje na zmiany sygnału, dlatego wygładza napięcie i tłumi zakłócenia.
- Najczęściej spotkasz kondensatory ceramiczne, elektrolityczne i foliowe, ale w instalacjach i urządzeniach mocy używa się też wersji bezpieczeństwa oraz kondensatorów silnikowych.
- Przy doborze liczą się nie tylko mikrofarady, ale też napięcie znamionowe, ESR, temperatura pracy i polaryzacja.
- Spuchnięta obudowa, wyciek i niestabilna praca urządzenia to częste sygnały, że element jest zużyty.
Czym jest kondensator i po co się go stosuje
Kondensator to element bierny zbudowany z dwóch przewodników oddzielonych izolatorem, czyli dielektrykiem. Taka budowa pozwala mu gromadzić ładunek elektryczny, a pojemność opisuje, ile tego ładunku może przechować przy danym napięciu. W praktyce pojemność podaje się najczęściej w pikofaradach, nanofaradach i mikrofaradach, bo farady są dla większości zwykłych układów zbyt dużą jednostką.
Ja patrzę na kondensator jak na mały bufor energii. Nie zastąpi baterii, bo nie podtrzyma zasilania długo, ale potrafi bardzo szybko przyjąć i oddać ładunek, dzięki czemu stabilizuje napięcie, filtruje zakłócenia i pomaga układom zachować przewidywalne zachowanie. To właśnie dlatego spotkasz go niemal wszędzie: od prostych zasilaczy po sterowniki, płyty główne i automatykę budynkową.
Warto zapamiętać jeszcze jedną rzecz: im większa powierzchnia elektrod i lepszy dielektryk, tym większa pojemność. Gdy już to rozumiesz, łatwiej zobaczyć, dlaczego ten sam element może mieć bardzo różne rozmiary, ceny i zastosowania. Następny krok to sprawdzenie, jak dokładnie pracuje w obwodzie.
Jak działa kondensator w obwodzie
W stanie ładowania kondensator pobiera ładunek, a gdy napięcie spada, oddaje go do układu. Dlatego przy zmianach napięcia zachowuje się aktywnie, mimo że sam jest elementem biernym. Najkrócej: im szybciej zmienia się napięcie, tym mocniej kondensator reaguje.
To ma bardzo praktyczne konsekwencje. W zasilaczu wygładza tętnienia po prostowaniu, w układzie czasowym wyznacza opóźnienie, a w torze sygnałowym może odciąć składową stałą i przepuścić tylko zmiany. Jeśli chodzi o energię, obowiązuje zależność E = 1/2CU², więc napięcie ma ogromne znaczenie: podwojenie napięcia przy tej samej pojemności daje czterokrotnie większą energię zgromadzoną w elemencie.
W realnym układzie nie ma ideałów. Liczą się też straty wewnętrzne, czyli ESR, oraz pasożytnicza indukcyjność ESL. W prostych obwodach często się to ignoruje, ale w przetwornicach, zasilaczach impulsowych i układach o wyższej częstotliwości ESR potrafi przesądzić o tym, czy kondensator pracuje chłodno i stabilnie, czy zaczyna się grzać i szybko tracić parametry. To prowadzi prosto do pytania, jaki typ wybrać do konkretnego zadania.
Najpopularniejsze rodzaje kondensatorów i kiedy się je stosuje

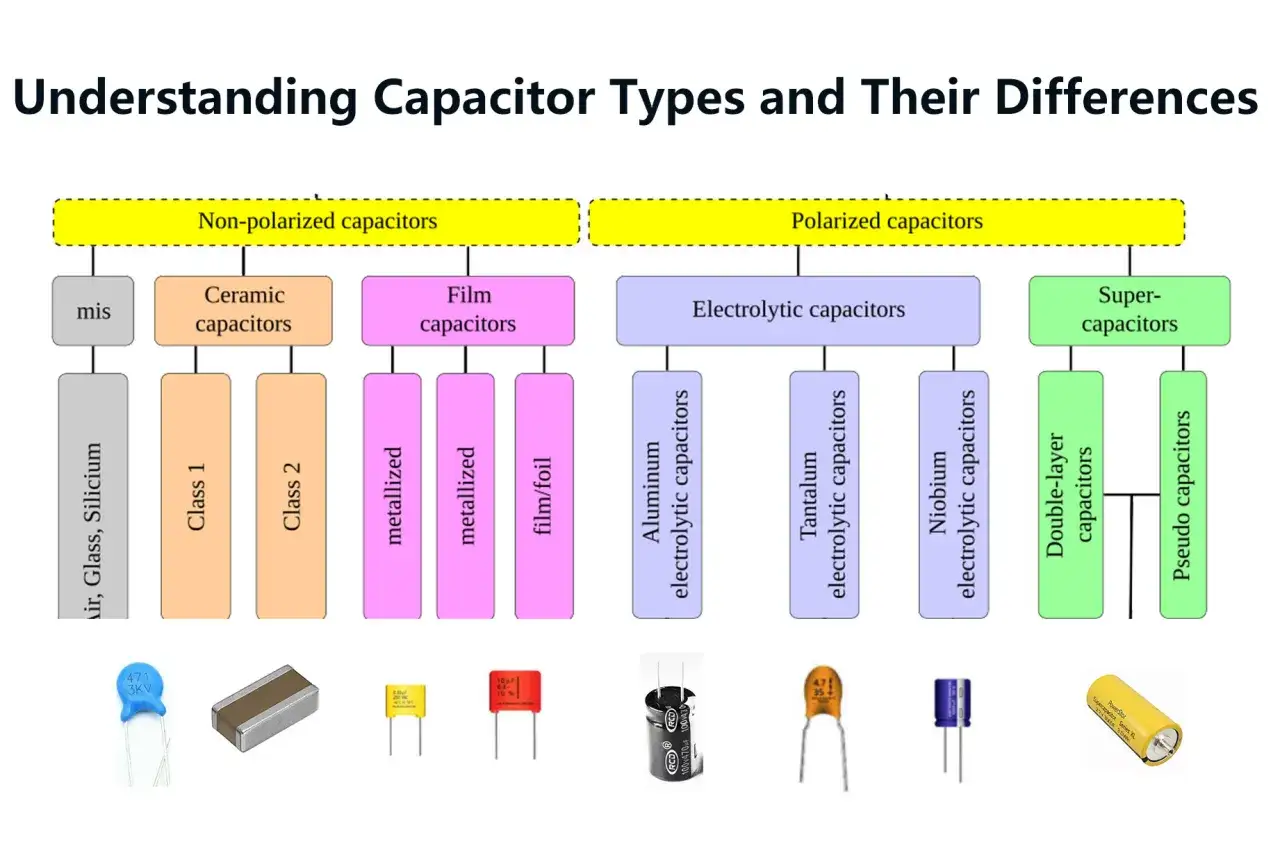

W praktyce nie ma jednego najlepszego kondensatora. Wybór zależy od tego, czy ważniejsza jest pojemność, stabilność, małe straty, kompaktowy rozmiar, czy praca przy wysokim napięciu. Najlepiej widać to wprost w porównaniu najczęstszych typów:
| Typ | Zakres i cechy | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| Ceramiczny | Od pF do kilku, czasem kilkunastu µF; mały, szybki, tani | Dobrze tłumi zakłócenia, zajmuje mało miejsca, łatwo go wlutować | Nie służy do dużych zapasów energii, pojemność bywa ograniczona przy niektórych warunkach pracy | Odsprzęganie zasilania, filtracja, układy sygnałowe |
| Elektrolityczny | Od µF do tysięcy µF; duża pojemność w kompaktowej obudowie | Świetny do wygładzania napięcia i magazynowania energii chwilowej | Jest spolaryzowany, ma większy ESR i starzeje się szybciej niż folia czy ceramika | Zasilacze, audio, układy filtrujące, podtrzymanie napięcia |
| Foliowy | Najczęściej od nF do dziesiątek µF; bardzo stabilny | Niskie straty, dobra trwałość, przewidywalne zachowanie | Zwykle większy i droższy od ceramicznego lub elektrolitycznego | Układy czasowe, audio, impulsy, precyzyjne filtry |
| Superkondensator | Od ułamków farada do tysięcy F; ogromna pojemność | Świetny do krótkiego podtrzymania zasilania i energii awaryjnej | Niskie napięcie pracy na ogniwo, większy upływ, nie nadaje się do wszystkiego | Backup pamięci, moduły zasilania, krótkie podtrzymanie pracy |

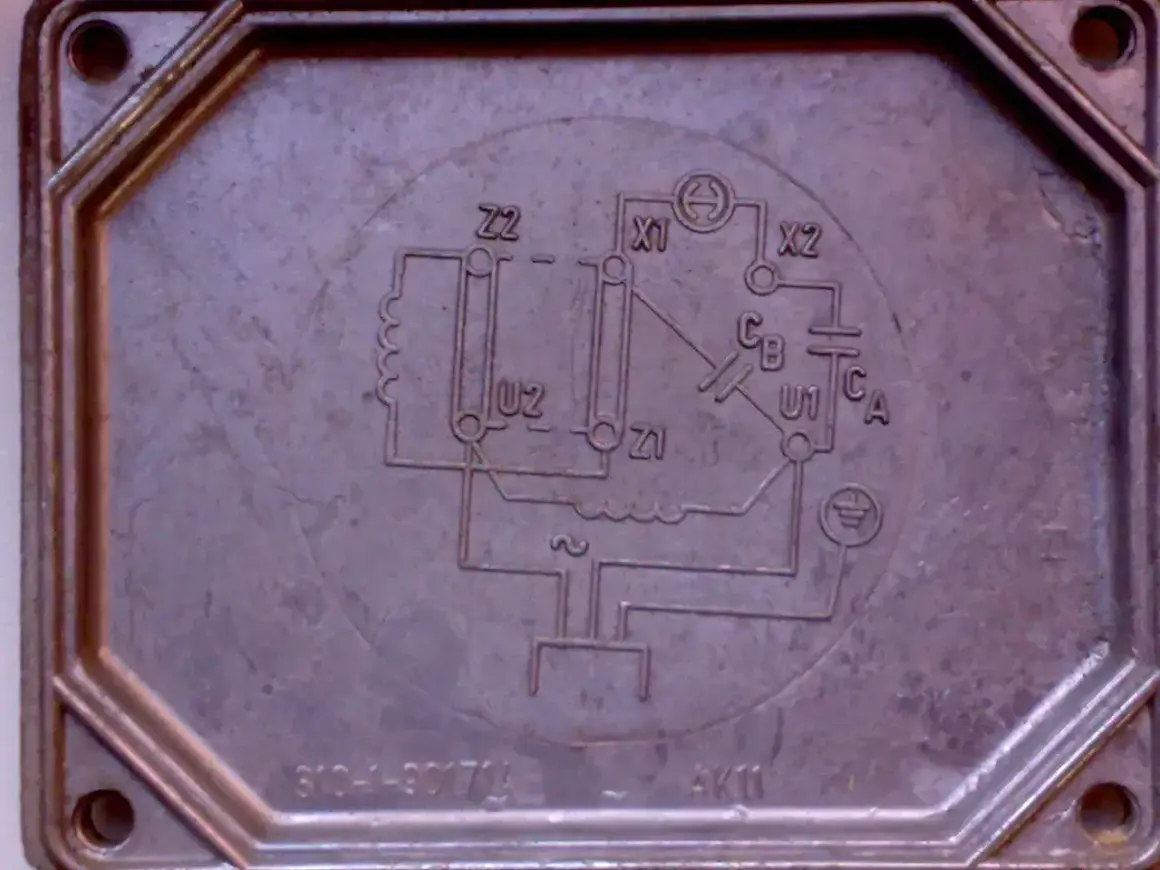

W instalacjach i urządzeniach pracujących z siecią 230 V spotkasz jeszcze kondensatory bezpieczeństwa klasy X i Y, a w wentylatorach, pompach i niektórych elektronarzędziach również kondensatory pracy lub rozruchowe silników jednofazowych. To już nie jest detal z katalogu, tylko element, który wpływa na rozruch, hałas i trwałość całego napędu. Skoro typy się różnią, sensownie jest przejść do doboru pod konkretne zastosowanie.
Jak dobrać kondensator do konkretnego zadania
Przy doborze nie patrzę wyłącznie na nadruk z pojemnością. W praktyce liczą się jeszcze parametry, które decydują o tym, czy element rzeczywiście wytrzyma warunki pracy. To szczególnie ważne przy wymianie w zasilaczu, sterowniku, falowniku albo urządzeniu grzejącym się w zamkniętej obudowie.
| Parametr | Na co zwracam uwagę | Dlaczego to ma znaczenie |
|---|---|---|
| Pojemność | Najlepiej taka sama jak w oryginale, a w układach czasowych i filtrach raczej bez improwizacji | Wpływa na opóźnienia, wygładzanie i ilość zgromadzonego ładunku |
| Napięcie znamionowe | Nie niższe niż oryginał; w prostych układach DC zwykle warto zostawić 20-30% zapasu | Zbyt mały zapas skraca żywotność i zwiększa ryzyko uszkodzenia |
| ESR | Niski ESR jest istotny w zasilaczach impulsowych i układach pracujących z większym tętnieniem | Wpływa na grzanie, straty i stabilność pracy |
| Temperatura pracy | W praktyce spotyka się 85°C, 105°C i wyżej | Im cieplejsze środowisko, tym ważniejsza trwałość termiczna |
| Polaryzacja | Elektrolity i tantalowe są spolaryzowane, więc trzeba pilnować plusa i minusa | Odwrotne podłączenie może skończyć się awarią, a czasem uszkodzeniem całego układu |
| Wymiary i montaż | Obudowa, rozstaw wyprowadzeń, wysokość i technologia montażu muszą pasować do płytki | Nawet dobry element nic nie da, jeśli nie zmieści się mechanicznie |
| Klasa bezpieczeństwa | W obwodach sieciowych wybieram odpowiednie X lub Y, a nie zwykły zamiennik | To kwestia ochrony przed awarią, przepięciem i ryzykiem pożaru |
Jeśli miałbym wskazać najczęstszy błąd, to jest nim kupowanie elementu wyłącznie po pojemności i obudowie. W zasilaczu impulsowym zwykły elektrolit bez odpowiedniego ESR potrafi szybciej się przegrzać, a w układzie sieciowym zła klasa bezpieczeństwa jest po prostu nie do obrony. Dobór zależy jednak nie tylko od parametrów na papierze, ale też od miejsca użycia.
Gdzie spotkasz kondensator w domu, warsztacie i automatyce
W praktyce kondensator jest wszędzie tam, gdzie trzeba wygładzić napięcie, odfiltrować zakłócenia albo chwilowo zmagazynować energię. W branży budowlanej i serwisowej najczęściej trafiam na niego nie w laboratorium, tylko w zwykłym sprzęcie pracującym codziennie na obiekcie.
- Zasilacze LED i sterowniki oświetlenia - pomagają wygładzać pracę układu i ograniczać migotanie.
- Wentylatory, pompy i silniki jednofazowe - kondensator pracy lub rozruchowy wpływa na start i stabilność obrotów.
- Elektronarzędzia - elementy przeciwzakłóceniowe i filtrujące ograniczają hałas elektryczny i poprawiają kulturę pracy.
- Automatyka bram, rolet i sterowniki budynkowe - kondensatory wspierają zasilanie, filtrację i ochronę przed zakłóceniami.
- Zasilacze, UPS-y i płyty sterujące - buforują energię i stabilizują napięcie, gdy obciążenie zmienia się gwałtownie.
- Układy audio i radiowe - separują składową stałą, kształtują pasmo i ograniczają szumy.
To właśnie dlatego umiejętność rozpoznania typu kondensatora i odczytania jego parametrów przydaje się nie tylko elektronikowi, ale też instalatorowi, serwisantowi i osobie pracującej przy automatyce. Gdy już wiesz, gdzie go szukać, warto jeszcze umieć ocenić, kiedy zaczyna się zużywać.
Jak rozpoznać zużycie i bezpiecznie pracować z kondensatorem
Zużyty kondensator nie zawsze wygląda dramatycznie, ale często zostawia po sobie wyraźne ślady. Najbardziej oczywiste są spuchnięta obudowa, wyciek elektrolitu, przebarwienia albo pęknięcia. W praktyce równie ważne są objawy pracy urządzenia: losowe restarty, buczenie zasilacza, migotanie światła, trudny rozruch silnika lub wyraźny spadek stabilności.
Przy serwisie zachowuję prostą zasadę: najpierw bezpieczeństwo, potem pomiary. Duże kondensatory mogą utrzymać ładunek jeszcze długo po odłączeniu zasilania, więc nie wolno zakładać, że układ jest rozładowany tylko dlatego, że wtyczka już nie siedzi w gnieździe. W praktyce rozładowuje się je przez rezystor, a nie przez przypadkowe zwarcie narzędziem.
- Nie odwracam polaryzacji w kondensatorach elektrolitycznych i tantalowych.
- Nie wymieniam elementu „na oko”, jeśli układ pracuje przy wysokim napięciu lub dużej mocy.
- Sprawdzam temperaturę pracy i ESR, jeśli awaria dotyczy zasilacza impulsowego.
- W obwodach sieciowych stosuję wyłącznie kondensatory klasy X lub Y, gdy są do tego przewidziane.
- Jeśli nie mam pewności, rozładowuję układ, odłączam go od zasilania i dopiero wtedy wracam do pomiarów.
W praktyce największe szkody robi pośpiech. Kondensator potrafi wyglądać niegroźnie, a mimo to nadal być naładowany i wciąż nadawać się do pracy tylko z pozoru. I właśnie dlatego ostatnia rzecz, którą chcę podkreślić, jest ważniejsza niż sam nadruk na obudowie.
Dlaczego sama pojemność nie wystarcza do oceny kondensatora
Najważniejsza zasada jest prosta: nie dobieram kondensatora wyłącznie po pojemności. Dla mnie liczy się cały zestaw parametrów, bo to on mówi, czy element przetrwa temperaturę, napięcie, częstotliwość i sposób pracy w układzie. W wielu naprawach właśnie to odróżnia skuteczną wymianę od kolejnej awarii po kilku dniach.
Jeśli mam zostawić jedną praktyczną wskazówkę, to brzmi ona tak: w zwykłej elektronice trzymaj się tej samej pojemności i napięcia nie niższego niż w oryginale, a w układach mocy sprawdzaj także ESR, temperaturę i typ dielektryka. Taki nawyk oszczędza czas i zmniejsza ryzyko błędu, zwłaszcza gdy pracujesz przy sprzęcie, który ma działać bez przerw przez długi czas.
Tak właśnie rozumiem kondensator w codziennej praktyce: jako mały, ale bardzo ważny element, który potrafi decydować o stabilności całego układu. Jeśli znasz jego rolę, łatwiej czytasz schematy, szybciej diagnozujesz usterki i bezpieczniej wymieniasz części w sprzęcie, z którym pracujesz.
