Moc w obwodzie elektrycznym mówi nie tylko o tym, ile energii zużywa urządzenie, ale też jak szybko zamienia ją w ciepło, światło albo ruch. W tym tekście rozkładam na czynniki wzór na moc w elektryce, pokazuję jego odmiany i wyjaśniam, kiedy liczyć prosto, a kiedy trzeba uwzględnić także opór albo współczynnik mocy. To praktyczna wiedza przydatna przy doborze grzałek, oświetlenia, elektronarzędzi i zasilaczy.
Najważniejsze rzeczy do zapamiętania o mocy elektrycznej
- Moc mówi o tempie zamiany energii, a nie o jej całkowitym zużyciu.
- W obwodach stałych najczęściej liczy się ją z zależności P = U · I.
- Gdy znasz opór, wygodne stają się wzory P = I2 · R i P = U2 / R.
- W prądzie zmiennym trzeba uwzględnić również cos φ, bo sama wartość U i I nie zawsze wystarcza.
- Najczęstszy błąd to mylenie watów z kilowatogodzinami.
- Przy doborze urządzeń liczy się nie tylko wynik, ale też charakter obciążenia i zapas instalacji.
Jak rozumieć moc w fizyce i elektryce
Ja najczęściej tłumaczę moc bardzo prosto: to tempo, z jakim układ przekazuje energię. Jeśli urządzenie ma dużą moc, w krótkim czasie wykona więcej pracy, czyli szybciej ogrzeje wodę, rozświetli pomieszczenie albo wprawi silnik w ruch. W układzie SI moc mierzy się w watach, a 1 W oznacza 1 J energii przekazany w 1 s.
To rozróżnienie ma znaczenie praktyczne. Energia mówi, ile łącznie zużyjesz, a moc pokazuje, jak intensywnie urządzenie pracuje w danej chwili. Dlatego czajnik 2 kW, grzejnik 2 kW i wiertarka 2 kW mają podobny „apetyt” na chwilowe obciążenie, ale zupełnie inną funkcję w praktyce. Skoro wiadomo już, czym jest moc, można przejść do najprostszej zależności używanej w elektryce.

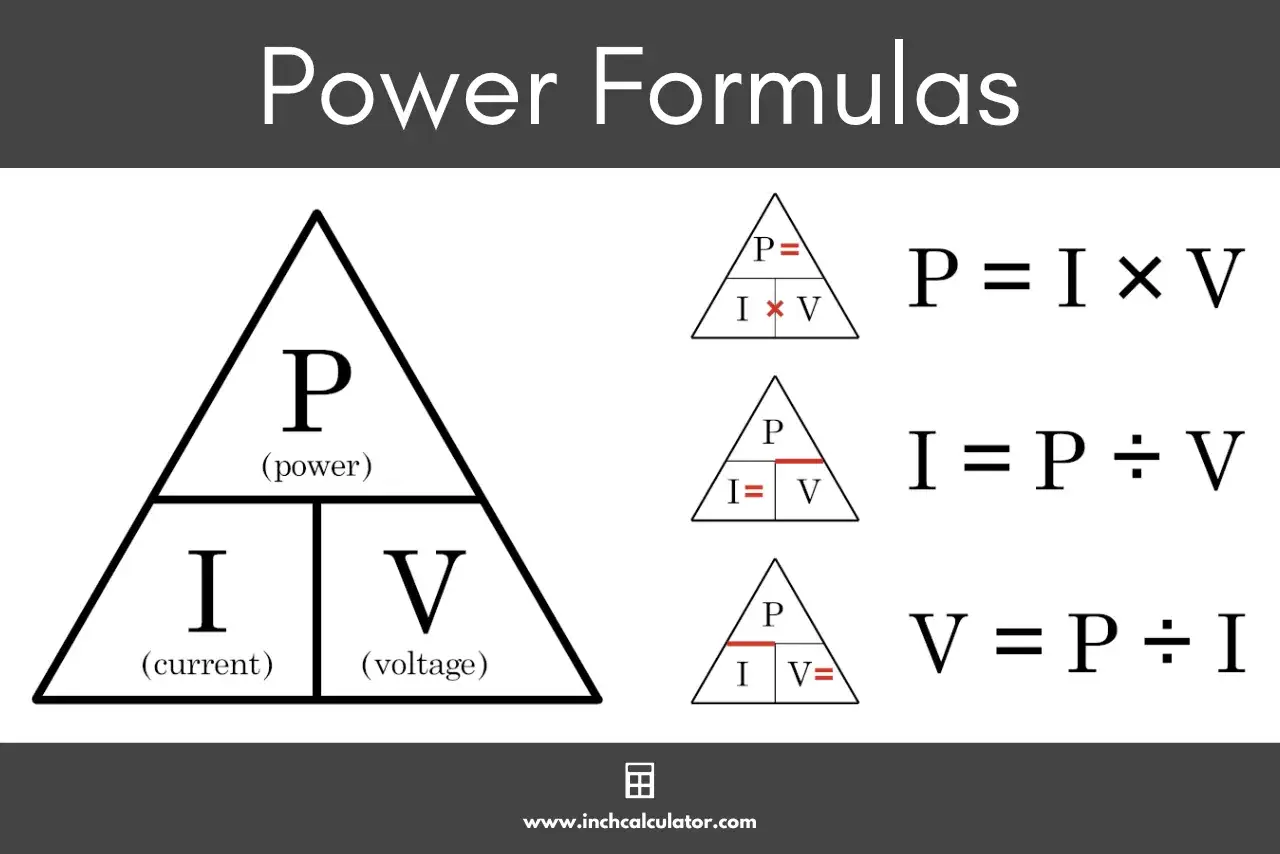

Jak czytać zależność P = U · I
Najprostsza postać obliczenia mocy elektrycznej to P = U · I, gdzie P oznacza moc w watach, U napięcie w woltach, a I natężenie prądu w amperach. Ten zapis działa świetnie wtedy, gdy znasz oba podstawowe parametry obwodu i chcesz szybko sprawdzić, ile mocy pobiera odbiornik albo ile oddaje źródło.
Przykład jest banalny, ale bardzo użyteczny: przy napięciu 230 V i prądzie 0,3 A moc wynosi 69 W. Z kolei odbiornik 2 kW podłączony do sieci 230 V pobiera około 8,7 A. Ja lubię ten drugi przykład, bo od razu pokazuje, że nawet pozornie niewielka moc potrafi dać wyraźny prąd i obciążyć obwód.
Ta zależność sprawdza się szczególnie dobrze przy prostych odbiornikach, takich jak grzałki, klasyczne źródła światła czy elementy, które w dużej mierze zachowują się rezystancyjnie. Jeśli brakuje Ci jeszcze któregoś parametru, nie trzeba zgadywać. Wtedy lepiej sięgnąć po wariant oparty na oporze elektrycznym.
Który wariant wzoru wybrać w zależności od danych
W praktyce nie zawsze masz pod ręką napięcie i prąd jednocześnie. Czasem znasz opór elementu, czasem chcesz oszacować straty na przewodzie, a czasem liczysz grzałkę lub rezystor. W takich sytuacjach przydają się dwa rozwinięcia podstawowej zależności.
| Znane dane | Wzór | Kiedy ma sens | Co z niego odczytasz |
|---|---|---|---|
| Napięcie i prąd | P = U · I | Gdy znasz parametry zasilania i obciążenia | Moc pobieraną lub oddawaną przez element |
| Prąd i opór | P = I2 · R | Gdy znasz natężenie i rezystancję | Straty mocy na elemencie rezystancyjnym |
| Napięcie i opór | P = U2 / R | Gdy znasz napięcie i rezystancję | Moc dla odbiornika o znanym oporze |
To są tylko trzy drogi do tego samego wyniku, ale w praktyce każda pasuje do innego problemu. Ja najczęściej sięgam po wersję z oporem przy rezystorach, grzałkach i szacowaniu strat w obwodzie, a po wersję z napięciem i prądem wtedy, gdy odczytuję dane z tabliczki znamionowej albo miernika. Trzeba jednak pamiętać o jednym ograniczeniu: opór nie zawsze jest stały, zwłaszcza w urządzeniach z elektroniką, silnikiem lub układem sterującym. I właśnie dlatego przy prądzie zmiennym potrzebny jest jeszcze jeden krok.
Co zmienia prąd zmienny
W instalacjach domowych i na wielu urządzeniach spotykasz prąd zmienny, więc sam iloczyn U i I nie zawsze opisuje całą sytuację. W takim przypadku liczy się moc czynna, czyli ta, która realnie zamienia się w pracę, oraz moc pozorna i bierna, które pokazują, jak obciążony jest układ elektryczny. Dla obliczeń używa się wartości skutecznych napięcia i prądu, bo to one najlepiej opisują działanie obwodu w praktyce.
| Rodzaj mocy | Wzór | Jednostka | Znaczenie praktyczne |
|---|---|---|---|
| Moc czynna P | P = U · I · cos φ | W | Rzeczywista praca, ciepło, światło, ruch |
| Moc pozorna S | S = U · I | VA | Obciążenie widziane przez sieć i zabezpieczenia |
| Moc bierna Q | Q = U · I · sin φ | var | Energia wymieniana między źródłem a polem elektrycznym lub magnetycznym |
Jeśli cos φ = 1, obwód jest czysto rezystancyjny i moc czynna oraz pozorna są sobie równe. Tak dzieje się na przykład w prostych grzałkach. Przy silnikach, transformatorach i wielu zasilaczach cos φ spada poniżej 1, więc sieć musi dostarczyć większy prąd, niż sugerowałaby sama moc czynna. Przykład: przy 230 V, 2 A i cos φ = 0,8 moc czynna wynosi 368 W, a moc pozorna 460 VA. To właśnie dlatego na tabliczce znamionowej nie wystarczy patrzeć tylko na jeden parametr. Z tego miejsca łatwo już przejść do błędów, które najczęściej psują obliczenia.
Najczęstsze błędy przy obliczaniu mocy
- Mylenie watów z kilowatogodzinami. W to moc, a kWh to energia zużyta w czasie.
- Używanie wartości szczytowej zamiast skutecznej w prądzie zmiennym.
- Zakładanie, że moc znamionowa oznacza stały pobór przez cały czas pracy.
- Ignorowanie współczynnika mocy przy silnikach, transformatorach i zasilaczach.
- Liczenie oporu urządzenia elektronicznego tak, jakby był stały i liniowy.
Najbardziej kosztowny w skutkach jest zwykle pierwszy błąd, bo prowadzi do złych wniosków o rachunkach i zużyciu. Drugi i trzeci pojawiają się przy urządzeniach pracujących cyklicznie: lodówkach, pralkach, pompach, podgrzewaczach czy elektronarzędziach. Gdy ten etap masz opanowany, można przejść od samego rachunku do realnego doboru obciążenia i instalacji.
Jak wykorzystać wynik przy doborze urządzeń i instalacji
W praktyce nie liczę mocy dla samej teorii. Na budowie i w domu potrzebuję odpowiedzi na bardzo konkretne pytania: czy obwód to wytrzyma, czy dwa odbiorniki mogą działać jednocześnie, jaki przedłużacz będzie bezpieczniejszy i czy urządzenie nie przeciąży zabezpieczenia. Dla jednofazowej sieci 230 V i zabezpieczenia 16 A teoretyczna granica mocy to około 3,68 kW, ale w realnym użytkowaniu nie planuję pracy na styk.
Przykłady są tu bardziej użyteczne niż długie wyjaśnienia. Grzejnik 2000 W pobiera około 8,7 A, więc na jednym obwodzie z czajnikiem 2200 W robi się już bardzo ciasno. Wiertarka 800 W to mniej więcej 3,5 A, ale przy rozruchu potrafi chwilowo pobrać więcej. Oprawa LED 50 W to tylko około 0,22 A, więc sama w sobie nie stanowi dużego obciążenia, choć w zestawie z innymi urządzeniami ma już znaczenie. Na długich przedłużaczach dochodzi jeszcze nagrzewanie przewodu i spadek napięcia, dlatego sam wynik w watach nie zamyka tematu.
Ja zawsze zostawiam zapas i patrzę nie tylko na moc, ale też na charakter pracy odbiornika. Urządzenie grzejne, elektronarzędzie i zasilacz impulsowy mogą mieć podobny napis na obudowie, a zupełnie inaczej zachowywać się w obwodzie. To prowadzi do ostatniej rzeczy, którą warto sprawdzić, zanim uznasz obliczenie za zakończone.
Co jeszcze sprawdzić, zanim uznasz wynik za poprawny
Zanim zamknę rachunek, zwykle robię krótki test kontrolny. Dzięki niemu łatwo wyłapać pomyłki, które później wychodzą dopiero przy montażu albo po pierwszym uruchomieniu urządzenia.
- Czy wszystkie dane są w tych samych jednostkach i czy wynik ma wyjść w watach.
- Czy w obwodzie AC używasz wartości skutecznych, a nie szczytowych.
- Czy urządzenie pracuje ciągle, czy cyklicznie, bo to zmienia średni pobór energii.
- Czy do Twojego celu potrzebujesz mocy czynnej, czy również pozornej i współczynnika mocy.
Dobrze policzona moc daje szybki obraz obciążenia, ale w praktyce powinna iść w parze z zapasem instalacyjnym, poprawnym doborem przewodów i rozsądnym podziałem odbiorników na obwody. To właśnie taki zestaw decyduje o tym, czy układ będzie działał stabilnie i bezpiecznie, a nie sam wynik z kalkulatora.
