Układ scalony to niewielki element, który łączy w sobie wiele funkcji elektronicznych i w praktyce decyduje o tym, jak działa sprzęt w domu, instalacjach i automatyce. Poniżej wyjaśniam, z czego taki element się składa, jakie ma odmiany, gdzie pracuje na co dzień i jak dobierać go tak, żeby układ był stabilny, a nie tylko teoretycznie poprawny.
Najważniejsze rzeczy, które warto wiedzieć o układach scalonych
- W środku nie ma „magicznej kostki”, tylko krzemowy chip z tranzystorami, rezystorami i połączeniami metalowymi.
- Obudowa jest równie ważna jak sam chip, bo chroni element, odprowadza ciepło i wyprowadza sygnały na zewnątrz.
- Najczęściej spotkasz odmiany analogowe, cyfrowe, mieszane, zasilające i specjalizowane.
- W elektronice budynkowej i przemysłowej takie elementy sterują zasilaniem, komunikacją, pomiarami i napędami.
- Przy doborze liczą się nie tylko parametry elektryczne, ale też obudowa, temperatura pracy, chłodzenie i dostępność dokumentacji.
- Najwięcej problemów robią detale: brak odsprzęgania, zła masa, pomyłka w pinach i zbyt mały zapas termiczny.

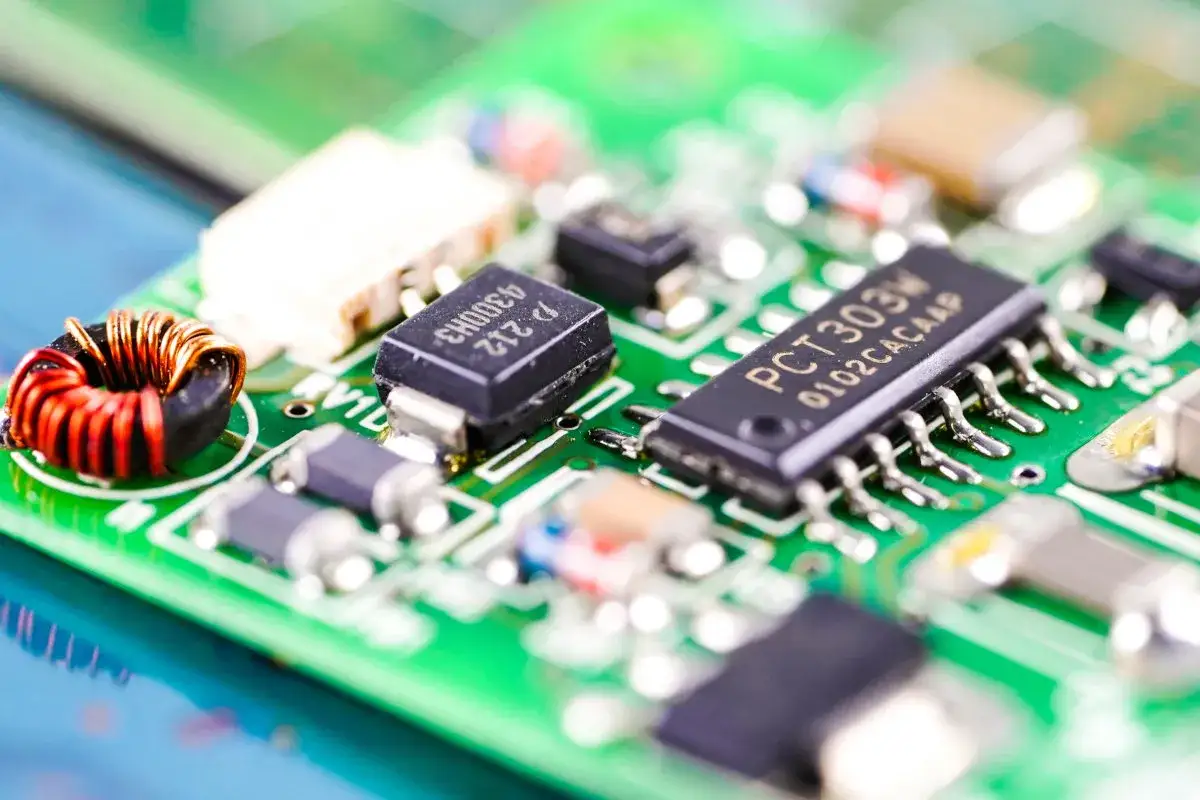

Jak jest zbudowany i co kryje się pod obudową
Z zewnątrz widzisz zwykle niewielką, czarną obudowę z wyprowadzeniami, ale właściwa praca dzieje się na krzemowym rdzeniu. To właśnie tam projektuje się tranzystory, rezystory, kondensatory i całe połączenia między nimi, a warstwy metalu tworzą miniaturową sieć, która wykonuje konkretne zadania logiczne, pomiarowe albo zasilające.
W praktyce obudowa ma kilka ważnych zadań naraz: chroni przed wilgocią i uszkodzeniami mechanicznymi, ułatwia lutowanie i wyprowadza sygnały na płytkę. W mocniejszych elementach obudowa odpowiada też za odprowadzanie ciepła, dlatego dwa pozornie podobne elementy mogą zachowywać się zupełnie inaczej w projekcie, jeśli różni je sposób chłodzenia.
- Chip to właściwa część półprzewodnikowa, w której realizowana jest funkcja układu.
- Połączenia wewnętrzne łączą chip z wyprowadzeniami obudowy i pozwalają przenieść sygnały na zewnątrz.
- Obudowa chroni element i wpływa na chłodzenie, trwałość oraz wygodę montażu.
- Wyprowadzenia określają, jak układ łączy się z resztą elektroniki.
- Warstwy metalizacji wewnątrz chipa umożliwiają budowę bardzo złożonych funkcji na małej powierzchni.
W zależności od technologii spotyka się rozwiązania monolityczne, gdzie większość funkcji wykonano na jednym kawałku krzemu, oraz hybrydowe, w których kilka struktur pracuje razem w jednej obudowie. Gdy rozumie się tę budowę, łatwiej potem ocenić, dlaczego jeden element nadaje się do prototypu, a inny lepiej znosi wysoką temperaturę albo szybkie przełączanie. Następny krok to już podział według funkcji, bo właśnie on najczęściej decyduje o wyborze.
Jakie są główne rodzaje i do czego służą
Ja zwykle dzielę takie elementy przede wszystkim według tego, co robią w układzie. Taki podział jest praktyczny, bo od razu pokazuje, czy potrzebujesz wzmocnienia sygnału, przetwarzania danych, sterowania zasilaniem czy może tylko jednej wyspecjalizowanej funkcji.
| Rodzaj | Co robi | Gdzie się sprawdza | Na co uważać |
|---|---|---|---|
| Analogowe | Wzmacniają, filtrują, porównują i przetwarzają sygnały ciągłe | Czujniki, audio, pomiary, tory wejściowe | Są wrażliwe na zakłócenia, offset i prowadzenie masy |
| Cyfrowe | Realizują logikę, pamięć i sterowanie oparte na stanach 0/1 | Procesory, mikrokontrolery, pamięci, układy logiczne | Wymagają zgodności poziomów napięć i poprawnych taktowań |
| Mieszane | Łączą część analogową i cyfrową w jednym elemencie | Audio, pomiary, przetworniki A/C i C/A, komunikacja | Layout i EMC mają tu większe znaczenie niż w prostych układach |
| Zasilające | Stabilizują napięcie, przetwarzają energię, chronią obwód | Zasilacze, sterowniki LED, automatyka, szafy sterownicze | Najważniejsze są straty mocy i odprowadzanie ciepła |
| Specjalizowane | Wykonują jedną, bardzo konkretną funkcję | Interfejsy, sterowniki, układy RF, zabezpieczenia | Da się nimi zbudować świetny produkt, ale mają mniejszą elastyczność |
W elektronice budynkowej i przemysłowej rzadko pracuje jeden typ w izolacji. Najczęściej obok siebie działają elementy analogowe, cyfrowe i zasilające, bo jeden odpowiada za pomiar, drugi za decyzję, a trzeci za podanie energii do obciążenia. To właśnie ta współpraca robi różnicę między prostym obwodem a realnie użytecznym modułem. A skoro typy mamy uporządkowane, warto spojrzeć na miejsca, w których spotyka się je najczęściej.
Gdzie takie układy pracują w elektronice budynkowej i przemysłowej
W praktyce te elementy są wszędzie tam, gdzie trzeba coś mierzyć, sterować albo bezpiecznie zasilać. W budynkach najczęściej widzę je w sterownikach oświetlenia LED, czujnikach ruchu, termostatach, domofonach, zasilaczach impulsowych, automatyce rolet i modułach komunikacyjnych używanych w systemach zarządzania budynkiem.
W automatyce przemysłowej ich rola jest jeszcze szersza. Jedne odpowiadają za odczyt sygnałów z czujników, inne za sterowanie przekaźnikami, silnikami i pompami, a kolejne za ochronę przed przeciążeniem, zwarciem albo przegrzaniem. W takich zastosowaniach liczy się nie tylko funkcja, ale też odporność na zakłócenia, temperaturę i długotrwałą pracę pod obciążeniem.
- Oświetlenie LED korzysta z układów sterujących prądem, dzięki czemu światło da się ściemniać i stabilizować.
- Czujniki i regulatory potrzebują części pomiarowej oraz logiki, która podejmie decyzję po przekroczeniu progu.
- Komunikacja opiera się na interfejsach takich jak I2C, SPI, RS-485 czy CAN, zależnie od skali systemu.
- Napędy i zasilanie wymagają układów, które wytrzymają większe prądy i lepiej zniosą nagłe zmiany obciążenia.
- Zabezpieczenia odcinają zasilanie albo ograniczają prąd, zanim awaria rozrośnie się w większy problem.
To właśnie w takich zastosowaniach dobrze widać plusy integracji: mniej okablowania, mniejsza liczba osobnych części i zwykle lepsza powtarzalność działania. Trzeba jednak uczciwie dodać, że gdy jeden element odpowiada za wiele funkcji, jego awaria może zatrzymać cały moduł. Dlatego wybór odpowiedniej wersji nie kończy się na samym opisie funkcji, tylko na chłodnej ocenie warunków pracy. I do tego przechodzę w następnym kroku.
Jak dobrać właściwy element do projektu
Tu najłatwiej popełnić błąd: kupić część, która „na papierze” wygląda dobrze, ale nie pasuje do napięcia, temperatury albo obudowy. Gdy dobieram element do projektu, zawsze patrzę najpierw na warunki pracy, a dopiero później na cenę. To oszczędza czas przy uruchamianiu i zmniejsza ryzyko przeróbek.
- Napięcie zasilania musi mieścić się w zakresie dopuszczalnym z zapasem, a nie na granicy.
- Prąd i moc trzeba policzyć razem z nagrzewaniem, bo w praktyce to ciepło najczęściej ogranicza możliwości układu.
- Interfejsy muszą pasować do reszty systemu, także pod względem poziomów logicznych.
- Obudowa decyduje o łatwości montażu, serwisie i odprowadzaniu ciepła.
- Temperatura pracy jest krytyczna w szafach sterowniczych, elektronice zewnętrznej i urządzeniach przy silnych źródłach ciepła.
- Dokumentacja ma ogromne znaczenie, bo bez noty katalogowej łatwo pominąć drobiazg, który później blokuje uruchomienie.
| Obudowa | Kiedy ma sens | Zaleta | Ograniczenie |
|---|---|---|---|
| DIP | Prototypy, nauka, naprawy | Łatwe lutowanie ręczne i szybka wymiana | Duży rozmiar i słabsza gęstość upakowania |
| SOIC / TSSOP | Kompaktowe moduły i seryjna produkcja | Dobry kompromis między rozmiarem a wygodą montażu | Wymaga dokładniejszego lutowania niż DIP |
| QFN | Układy o mniejszym śladzie na PCB i lepszym chłodzeniu | Małe wymiary i dobry kontakt termiczny | Trudniejsza inspekcja i większe wymagania wobec PCB |
| BGA | Wysoka gęstość i duża liczba wyprowadzeń | Dużo funkcji na małej powierzchni | Serwis, inspekcja i lutowanie są bardziej wymagające |
Najczęstszy błąd, jaki widzę, to dobór po samym katalogowym „napięciu maksimum”. W praktyce lepiej zostawić rozsądny margines, przewidzieć skoki obciążenia i sprawdzić, czy układ rzeczywiście poradzi sobie w temperaturze, w której ma pracować. To prowadzi już prosto do ostatniej, bardzo praktycznej części: montażu i uruchomienia.
Najprostsze zasady montażu, które ratują uruchomienie
Najwięcej problemów nie bierze się z samego elementu, tylko z otoczenia na płytce. Właśnie dlatego przed pierwszym uruchomieniem sprawdzam kilka rzeczy niemal automatycznie. To drobiazgi, ale to one decydują, czy układ ruszy od razu, czy zacznie się losowo resetować, grzać albo wprowadzać zakłócenia.
- Odsprzęganie zasilania daj możliwie blisko pinów zasilających; kondensator 100 nF przy każdym zasilaniu to w praktyce jeden z najtańszych i najskuteczniejszych nawyków.
- Masa i ścieżki zasilania powinny być krótkie, szerokie i prowadzone bez niepotrzebnych pętli.
- ESD traktuj poważnie, bo część uszkodzeń pojawia się jeszcze zanim element trafi na płytkę.
- Chłodzenie sprawdzaj nie tylko w kartach katalogowych, ale też w realnym układzie z obciążeniem.
- Pinout zawsze porównuj z dokumentacją, bo pomyłka w jednej nodze potrafi wyjść dopiero po złożeniu całego modułu.
- Test krok po kroku uruchamiaj najpierw samo zasilanie, potem sygnały, a dopiero na końcu obciążenie.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: nie oceniaj scalonego elementu po obudowie, tylko po nocie katalogowej, marginesach i jakości otoczenia na PCB. Dobrze dobrany układ nie musi być największy ani najbardziej rozbudowany, ale to on decyduje, czy instalacja pracuje stabilnie, oszczędnie i bez niepotrzebnych awarii.
