W pakietach akumulatorów jedno słabsze ogniwo potrafi ograniczyć cały zestaw, dlatego w praktyce liczy się nie tylko pojemność, ale też równe napięcia i kontrola ładowania. Właśnie temu służy balanser: wyrównuje stan naładowania cel, stabilizuje pracę baterii i zmniejsza ryzyko przedwczesnego zużycia. Poniżej wyjaśniam, kiedy taki moduł ma sens, czym różni się od BMS i jak dobrać go do instalacji 12 V, 24 V lub 48 V.
Najważniejsze informacje o układzie balansującym w elektronice
- Układ balansujący wyrównuje napięcia w ogniwach połączonych szeregowo, żeby cały pakiet pracował stabilniej.
- Najczęściej stosuje się go w bateriach Li-ion i LiFePO4, magazynach energii, UPS-ach, e-bike’ach i systemach off-grid.
- Istnieją rozwiązania pasywne i aktywne, a różnica sprowadza się do tego, czy nadmiar energii jest tracony w cieple, czy przenoszony między celami.
- To nie to samo co BMS: BMS chroni pakiet, a układ balansujący porządkuje pracę poszczególnych ogniw.
- Dobór zależy od liczby cel w szeregu, chemii baterii, prądu balansowania i tego, czy pakiet regularnie dochodzi do pełnego ładowania.
Czym jest układ balansujący i gdzie naprawdę się go stosuje
Ja traktuję taki moduł jako narzędzie do utrzymania porządku w pakiecie akumulatorów, a nie jako cudowny sposób na „odzyskanie” zużytej baterii. Jego zadanie jest konkretne: jeśli cele mają lekkie różnice napięć, układ wyrównuje je tak, by jedna sekcja nie kończyła ładowania lub rozładowania szybciej od pozostałych.
To ma znaczenie głównie wtedy, gdy ogniwa są połączone szeregowo. Wtedy nawet niewielka rozbieżność potrafi obciąć użyteczną pojemność całego banku, a z czasem przyspieszyć degradację najsłabszej celi. W praktyce widzę to najczęściej w bateriach Li-ion i LiFePO4, w magazynach energii, UPS-ach, kamperach serwisowych, e-rowerach i instalacjach pracujących cyklicznie. Przy pojedynczym ogniwie ten temat po prostu nie występuje.
Najważniejsza zasada jest prosta: układ balansujący nie naprawia uszkodzonego ogniwa, tylko wyrównuje różnice między sprawnymi celami. To prowadzi do pytania, jak dokładnie odbywa się samo balansowanie wewnątrz pakietu.
Jak działa wyrównywanie ogniw w praktyce
Mechanizm jest prosty tylko z pozoru. Elektronika mierzy napięcie każdej celi, porównuje je i decyduje, czy nadmiar energii trzeba odprowadzić, czy przenieść do słabszego ogniwa. W efekcie cały pakiet nie pracuje już jak zbiór przypadkowo zachowujących się elementów, tylko jak jeden uporządkowany system.
- Układ monitoruje napięcie każdej celi osobno.
- Wykrywa ogniwo o najwyższym i najniższym napięciu.
- Uruchamia balansowanie pasywne albo aktywne.
- Powtarza proces, aż różnice spadną do akceptowalnego poziomu.
W dokumentacji Victron Energy dla akumulatorów Smart opisano, że proces ma doprowadzić cele do różnicy rzędu 0,01 V. To dobry punkt odniesienia, ale nie sztywny standard dla każdego systemu. W praktyce liczy się też moment pracy: balansowanie ma sens wtedy, gdy pakiet rzeczywiście dochodzi do pełnego ładowania, bo dopiero wtedy elektronika ma czas skorygować rozjazd między celami.
Jeśli bateria stale pracuje na częściowym poziomie naładowania, korekta zwykle nie nadąża. I właśnie dlatego w dobrze zaprojektowanym systemie ważny jest nie tylko sam moduł, ale też sposób ładowania. Z tego wynika naturalne rozróżnienie między różnymi typami układów.
Rodzaje układów i ich kompromisy
Analog Devices opisuje pasywne balansowanie jako rozpraszanie nadmiaru energii na rezystorze, a aktywne jako przenoszenie ładunku między celami. W praktyce różnica nie jest akademicka, tylko bardzo odczuwalna dla temperatury pracy, czasu wyrównania i sprawności całego banku.
| Typ | Jak działa | Zalety | Ograniczenia | Gdzie ma sens |
|---|---|---|---|---|
| Pasywny | Oddaje nadmiar energii w postaci ciepła, zwykle przez rezystor upustowy. | Prosta budowa, niższy koszt, łatwa integracja. | Nagrzewanie, mniejsza sprawność, wolniejsze wyrównanie. | Małe i średnie pakiety, niewielkie różnice między celami. |
| Aktywny | Przenosi energię z wyżej naładowanej celi do słabszej. | Lepsza sprawność, szybsze działanie, mniej strat ciepła. | Wyższa cena, bardziej złożona elektronika. | Większe banki energii, instalacje cykliczne, magazyny energii. |
| Wbudowany w BMS | Balansowanie działa razem z monitoringiem i zabezpieczeniami pakietu. | Mniej elementów, prostsza instalacja, lepsza kontrola. | Trzeba dobrze dobrać cały system, nie sam jeden moduł. | Nowoczesne pakiety Li-ion i LiFePO4, gdzie liczy się pełna kontrola. |
W prostych modułach prąd balansowania bywa niewielki, liczony w dziesiątkach miliamperów. W mocniejszych rozwiązaniach spotyka się wartości rzędu 1 A, a w serwisowych testerach i układach do szybkiego wyrównywania nawet kilka amperów. Ja patrzę na to pragmatycznie: większy prąd nie zawsze wygrywa, bo przy małym pakiecie po prostu podnosi koszt i złożoność bez realnej korzyści.
To jednak nadal nie wystarcza do bezpiecznej pracy całej baterii, bo wyrównywanie napięć nie zastępuje ochrony przed przeładowaniem, zbyt głębokim rozładowaniem i przegrzaniem. I właśnie dlatego trzeba oddzielić układ balansujący od BMS-u.
Balanser a BMS i kiedy jedno nie zastąpi drugiego
Ja widzę tu najczęstsze nieporozumienie. BMS to system ochrony: pilnuje napięć, temperatury i prądu, a w razie potrzeby odcina ładowanie lub rozładowanie. Układ balansujący zajmuje się natomiast wyrównaniem cel, czyli utrzymaniem pakietu w dobrej kondycji od środka. Jedno bez drugiego zwykle nie daje pełnego bezpieczeństwa.

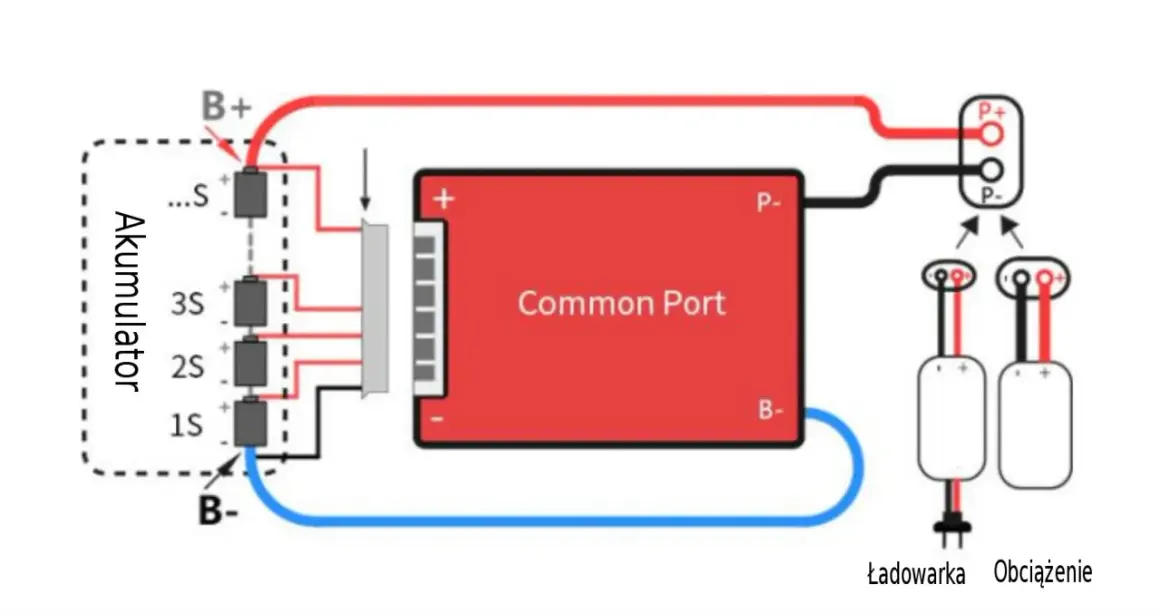

W nowoczesnych rozwiązaniach oba elementy często współpracują albo są zamknięte w jednej obudowie, ale to nadal są dwie różne funkcje. Jeśli budujesz lub modernizujesz pakiet litowy do instalacji awaryjnej, kampera czy magazynu energii, sam balans nie wystarczy. Potrzebujesz również prawidłowo dobranego BMS-u, który reaguje na awarie, a nie tylko na drobne różnice napięć.
To ważne także z drugiej strony: nawet bardzo dobry BMS nie zawsze wyrówna cele tak skutecznie, jak osobny układ balansujący. Dzięki temu łatwiej przejść do praktyki i dobrać rozwiązanie do konkretnego systemu 12 V, 24 V albo 48 V.
Jak dobrać rozwiązanie do 12 V, 24 V i 48 V
Ja zaczynam od czterech pytań: ile ogniw jest połączonych szeregowo, jaka jest chemia baterii, jak często pakiet dochodzi do pełnego ładowania i czy BMS już ma własne balansowanie. Dopiero potem patrzę na cenę. To podejście oszczędza najwięcej błędów, bo źle dobrany moduł może działać „na papierze”, ale nie pomoże w realnej eksploatacji.
- 12 V - zwykle prostsze pakiety i mniejsza liczba cel, więc często wystarcza łagodniejsze balansowanie.
- 24 V - popularny układ dla dwóch sekcji 12 V lub większych pakietów, gdzie widać już realną potrzebę wyrównywania napięć.
- 48 V - częste rozwiązanie w magazynach energii, gdzie lepiej sprawdza się mocniejsze i bardziej systemowe podejście.
- LiFePO4 i Li-ion - chemie, w których balansowanie ma szczególnie duże znaczenie przy pracy szeregowej.
W praktyce przy pakiecie 24 V często spotyka się rozwiązania, które uruchamiają wyrównywanie dopiero przy wyższym napięciu ładowania, a przy 48 V kilka modułów pracuje kaskadowo, żeby ogarnąć większy bank energii. To dobra ilustracja zasady, że urządzenie nie musi działać cały czas - ważniejsze jest, czy skutecznie pracuje wtedy, kiedy pakiet wchodzi w końcową fazę ładowania.
Jeśli pakiet jest mały i różnice między celami są niewielkie, prostszy układ wystarczy. Jeśli jednak system pracuje intensywnie, często jest doładowywany częściowo albo ma większą pojemność, aktywne balansowanie zaczyna mieć wyraźny sens. I właśnie wtedy najłatwiej popełnić błędy montażowe, które psują efekt jeszcze przed pierwszym cyklem pracy.
Najczęstsze błędy przy montażu i eksploatacji
Najczęściej problem nie leży w samym urządzeniu, tylko w tym, jak zostało dobrane i uruchomione. Z mojego punktu widzenia powtarzają się te same błędy:
- dobór do złej chemii ogniw,
- mieszanie starych i nowych cel w jednym pakiecie,
- zbyt mały prąd balansowania w stosunku do pojemności banku,
- brak regularnego pełnego ładowania,
- oczekiwanie, że układ wyrówna uszkodzone ogniwo,
- montaż bez sensownego chłodzenia w pasywnych rozwiązaniach.
Najbardziej kosztowny błąd to próba „uratowania” celi, która już odstaje pojemnością albo ma problem z rezystancją wewnętrzną. Balansowanie nie przywraca zużytego ogniwa do życia. Ono tylko sprawia, że sprawny pakiet pracuje równiej. Jeśli jedna cela wyraźnie odstaje, najpierw diagnozuję przyczynę, a dopiero potem myślę o korekcji napięć.
Druga rzecz to eksploatacja. Jeśli bateria przez większość czasu pracuje w środku zakresu i nigdy nie wchodzi w pełne ładowanie, układ ma za mało okazji do korekty. W praktyce właśnie to skraca życie pakietu bardziej niż sam brak osobnego modułu.
Na co patrzę przed zakupem, gdy pakiet ma działać latami
Jeżeli miałbym zostawić jedną listę kontrolną, wyglądałaby tak: liczba cel w szeregu, chemia baterii, zakres napięć pracy, prąd balansowania, sposób chłodzenia i kompatybilność z BMS-em oraz ładowarką. To są parametry, które naprawdę wpływają na efekt, a nie tylko na opis produktu w sklepie.
Patrzę też na warunki pracy całego systemu. Inaczej dobiera się układ do małego pakietu w sprzęcie mobilnym, a inaczej do magazynu energii, który codziennie przechodzi cykle ładowania i rozładowania. Jeśli instalacja ma służyć bez niespodzianek, dobrze dobrany moduł powinien współpracować z sensownym BMS-em, a ładowarka musi dawać pakietowi czas na pełne wyrównanie cel.
Jeżeli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: dobrze dobrany balanser nie robi spektakularnego wrażenia na pierwszy rzut oka, ale w długim okresie wyraźnie poprawia stabilność pakietu i ogranicza jego degradację. To właśnie dlatego w poważniejszych instalacjach nie traktuję go jako dodatku, tylko jako element normalnego projektu energetycznego.
