Styki są jednym z tych elementów, których na co dzień nie widać, a które decydują o niezawodności obwodu. W praktyce to właśnie one odpowiadają za to, czy złącze nie grzeje się, przekaźnik nie przywiera, a instalacja pracuje stabilnie pod obciążeniem. Poniżej wyjaśniam, jak je rozumieć, jakie są ich typy i jak ocenić, kiedy problem da się jeszcze opanować, a kiedy lepiej wymienić element.
Najważniejsze rzeczy o kontaktach elektrycznych w praktyce
- Kontakt elektryczny to nie tylko dotyk metalu z metalem, ale też nacisk, czystość powierzchni i właściwy materiał.
- Rezystancja kontaktowa w dobrych złączach zwykle liczy się w miliomach; gdy rośnie, pojawia się grzanie i spadki napięcia.
- Srebro i stopy srebra lepiej znoszą większe prądy, a złocenie sprawdza się przy małych sygnałach i częstym rozłączaniu.
- Najczęstsze problemy to łuk elektryczny, utlenienie, luz mechaniczny, wibracje i zbyt mały docisk.
- Multimetr z testem ciągłości nie wystarczy do pełnej oceny. Liczą się też spadek napięcia, temperatura i ślady nadpalenia.
- Dobór trzeba opierać na obciążeniu, prądzie rozruchowym, środowisku pracy i zaleceniach producenta, a nie na samym oznaczeniu prądowym.
Czym jest kontakt elektryczny i czemu decyduje o niezawodności obwodu
W najprostszym ujęciu kontakt elektryczny to miejsce, w którym dwa przewodzące elementy mają zapewnić przepływ prądu lub sygnału. Brzmi banalnie, ale w praktyce to bardzo delikatny punkt układu: liczy się nie tylko sam materiał, lecz także nacisk, geometria, czystość powierzchni i odporność na korozję. Jeśli którykolwiek z tych czynników zawodzi, pojawia się rezystancja kontaktowa, czyli dodatkowy opór na styku, który zamienia energię w ciepło.
To dlatego dwa wizualnie podobne złącza mogą zachowywać się zupełnie inaczej. Jedno pracuje latami bez problemu, drugie po kilku miesiącach zaczyna przerywać, grzać się albo powodować spadki napięcia. W przypadku instalacji budowlanych, automatyki i osprzętu na obiekcie to ma realne znaczenie, bo awaria nie zawsze zaczyna się od spektakularnego zwarcia. Częściej najpierw pojawia się drobne niestabilne połączenie, które z czasem przechodzi w poważniejsze uszkodzenie. Od tego miejsca najłatwiej przejść do tego, jakie odmiany kontaktów spotyka się najczęściej.
Najczęstsze odmiany i gdzie stosuje się każdą z nich
W praktyce nie ma jednego uniwersalnego rozwiązania. Inaczej projektuje się połączenie do małego sygnału w elektronice, inaczej do zasilania silnika, a jeszcze inaczej do elementów pracujących w ruchu. Poniższa tabela pokazuje najczęstsze odmiany i to, na co zwracam uwagę przy ich doborze.

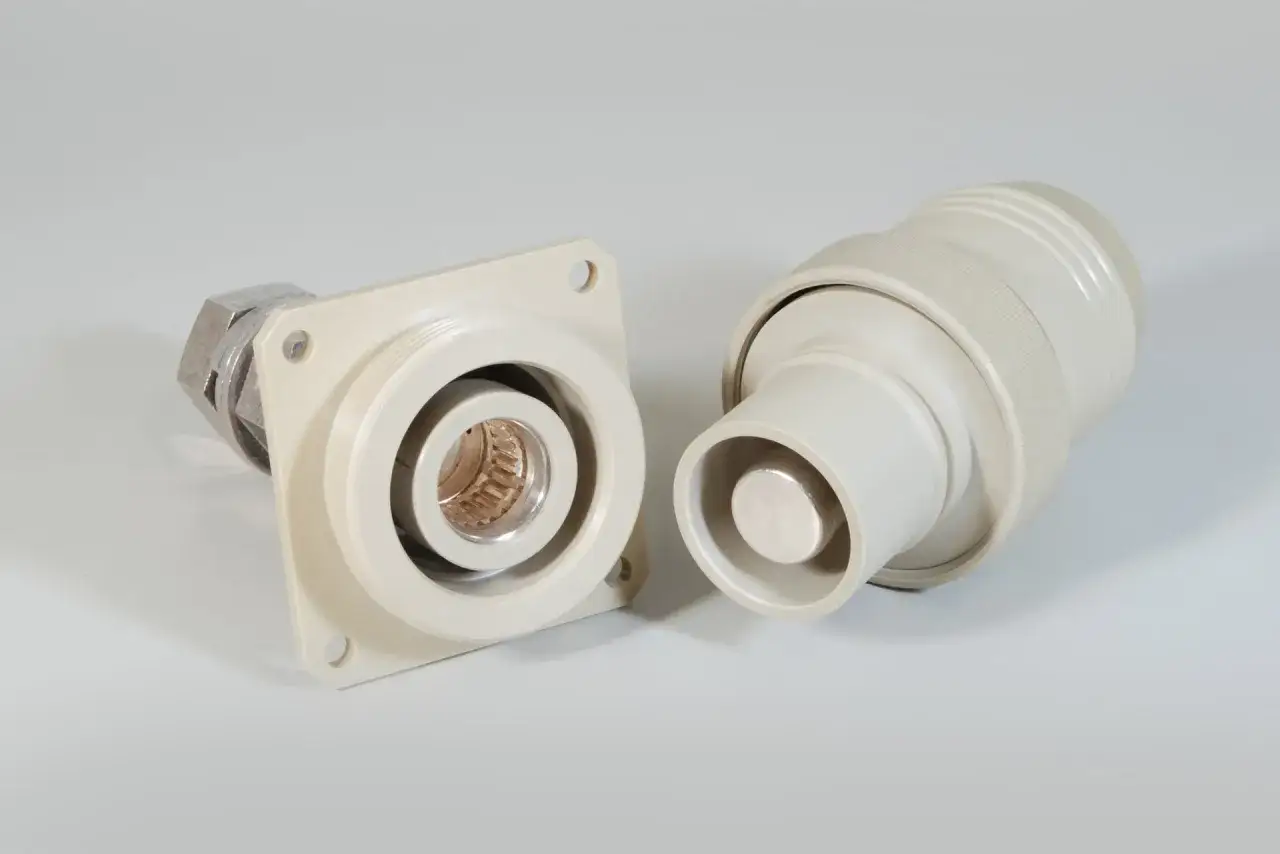

| Rodzaj kontaktu | Gdzie spotykany | Co jest jego zaletą | Na co uważać |
|---|---|---|---|
| Złącza i wtyki | Moduły, czujniki, osprzęt, urządzenia serwisowe | Szybki montaż i łatwa wymiana | Wrażliwość na zabrudzenie, wilgoć i luzowanie |
| Kontakty przekaźnikowe i stycznikowe | Automatyka, sterowanie oświetleniem, silnikami, grzałkami | Przełączanie większych obciążeń | Łuk elektryczny, wypalanie powierzchni, zespawanie |
| Zaciski śrubowe i sprężynowe | Rozdzielnice, puszki, oprawy, listwy zaciskowe | Pewny docisk i dobra przewodność | Wymagają właściwego momentu dokręcenia lub poprawnego osadzenia przewodu |
| Kontakty ślizgowe | Enkodery, pierścienie ślizgowe, elementy ruchome | Utrzymują ciągłość połączenia mimo ruchu | Ścieranie i zabrudzenie powierzchni |
| Kontakty sygnałowe o niskim obciążeniu | Elektronika sterująca, automatyka, wejścia czujnikowe | Dobra praca przy małych prądach | Wymagają odpowiedniego materiału, bo sam sygnał nie zawsze „czyści” powierzchnię |
Jeśli mam wskazać jedną rzecz, która robi największą różnicę, to jest nią materiał powierzchni stykowej. Złocenie pomaga tam, gdzie prądy są małe i liczy się stabilność przez lata, bo ogranicza wpływ tlenków i wilgoci. Srebro i jego stopy lepiej radzą sobie przy większych prądach i przy przełączaniu obciążeń, gdzie ważniejsza jest odporność na temperaturę i łuk. W praktyce nie chodzi więc o to, żeby szukać „najlepszego” metalu, tylko takiego, który pasuje do konkretnego scenariusza pracy. A to prowadzi prosto do pytania, dlaczego połączenie w ogóle się psuje.
Co najczęściej niszczy połączenia stykowe
Najczęstszym problemem nie jest sam wiek elementu, tylko warunki, w których pracuje. Jeżeli połączenie przewodzi duży prąd, ma słaby docisk albo jest często rozłączane pod obciążeniem, zużywa się dużo szybciej. Dla mnie praktycznie zawsze warto patrzeć na pięć źródeł problemu.
- Przegrzanie - gdy przez niewielki opór płynie duży prąd, powstaje ciepło zgodnie z zasadą I²R. To dlatego przy 10 A i 10 mΩ strata wynosi około 1 W, a przy 20 A już około 4 W. Na małym złączu to bardzo dużo.
- Łuk elektryczny - pojawia się przy rozłączaniu obwodu pod obciążeniem. W układach prądu stałego jest szczególnie kłopotliwy, bo trudniej go wygasić.
- Utlenienie i zanieczyszczenie - kurz, wilgoć, tłuszcz, produkty korozji i osady chemiczne zwiększają opór oraz pogarszają stabilność połączenia.
- Fretting - to mikroskopijne ścieranie powierzchni przy drganiach i minimalnych ruchach. W praktyce złącze „pracuje”, choć z zewnątrz wygląda na nieruchome.
- Za mały docisk lub zły montaż - luźny zacisk, słaba sprężyna albo źle dobrany moment dokręcenia potrafią zniszczyć połączenie szybciej niż przeciążenie.
Objawy zwykle są bardzo podobne: ciepły punkt połączenia, ciemnienie metalu, zapach przegrzanej izolacji, chwilowe zaniki zasilania albo niepewna praca odbiornika. W instalacjach na obiekcie trzeba też pamiętać o obciążeniach rozruchowych. Silnik, cewka czy lampa potrafią w chwili startu pobrać kilka do kilkudziesięciu razy większy prąd niż w stanie ustalonym, więc element, który „na papierze” wygląda dobrze, w praktyce może okazać się zbyt słaby. Dlatego następny krok to dobór, a nie przypadkowa wymiana.
Jak dobrać rozwiązanie do prądu, napięcia i środowiska
Dobór zaczynam zawsze od pytania: co dokładnie ma być przełączane i w jakich warunkach ma to pracować. Inaczej wybiera się kontakt do sygnału z czujnika, inaczej do obwodu 230 V, a jeszcze inaczej do sterowania silnikiem czy grzałką. Sam prąd znamionowy to za mało, bo ważne są także charakter obciążenia, częstotliwość przełączania, temperatura otoczenia i odporność na drgania.
| Sytuacja | Lepszy wybór | Dlaczego to działa |
|---|---|---|
| Małe sygnały i niskie prądy | Powierzchnie złocone, złącza o niskiej rezystancji kontaktowej | Stabilniejszy kontakt przy małym obciążeniu i mniejsze ryzyko utleniania |
| Duże obciążenia rezystancyjne | Srebro lub stopy srebra, większa powierzchnia styku | Lepiej znoszą prąd, temperaturę i chwilowe nagrzewanie |
| Silniki, cewki, lampy | Element dobrany do prądu rozruchowego i odpowiedniej kategorii użytkowania | Start bywa wielokrotnie cięższy niż praca ustalona |
| Drgania i ruch | Złącza z blokadą, sprężynowe dociski, odciążenie przewodu | Ograniczają mikroruchy i rozłączanie pod wpływem wibracji |
| Wilgoć, pył, środowisko agresywne | Obudowy o właściwym stopniu ochrony i materiały odporne na korozję | Zmniejszają wpływ otoczenia na powierzchnię kontaktową |
Przy przekaźnikach i stycznikach patrzę też na kategorię użytkowania, czyli warunki, do jakich element został przewidziany. W praktyce spotkasz oznaczenia takie jak AC-1 dla obciążeń rezystancyjnych, AC-3 dla silników i DC-13 dla obciążeń elektromagnetycznych. To nie jest detal katalogowy bez znaczenia, tylko krótki opis tego, czy kontakt poradzi sobie z charakterem pracy, a nie wyłącznie z samą wartością prądu. Od tego miejsca zostaje już konkret: jak sprawdzić, czy element naprawdę jest jeszcze dobry.
Jak sprawdzać, czyścić i wymieniać elementy bez zgadywania
Przy diagnostyce nie zaczynam od czyszczenia, tylko od obejrzenia i pomiaru. Wizualnie szukam przebarwień, śladów nadtopienia, nalotu, pęknięć, luźnego przewodu i oznak przegrzania izolacji. Jeśli coś wygląda podejrzanie, sam test ciągłości multimetrem nie wystarczy, bo potrafi pokazać „przejście” nawet wtedy, gdy połączenie jest już niestabilne pod obciążeniem.
- Odłącz zasilanie i zabezpiecz układ przed przypadkowym załączeniem.
- Sprawdź, czy nie ma luzu, nadpalenia, korozji lub odkształceń obudowy.
- Jeśli to możliwe, zmierz spadek napięcia na połączeniu podczas pracy. To od razu pokazuje, czy punkt nie robi się wąskim gardłem.
- Oceń temperaturę połączenia po kilku minutach obciążenia. Gdy robi się wyraźnie cieplejsze od otoczenia, problem zwykle już istnieje.
- Czyść wyłącznie wtedy, gdy producent dopuszcza taką czynność. W przeciwnym razie łatwo usunąć warstwę ochronną i pogorszyć sprawę.
W praktyce bardzo ostrożnie podchodzę do papieru ściernego i przypadkowych środków „do wszystkiego”. Na powlekanych powierzchniach można nimi zrobić więcej szkody niż pożytku, bo zetrze się cienką warstwę ochronną albo zmieni geometrię styku. Jeśli element jest wypalony, spłaszczony albo nosi ślady zespawania, nie próbuję go ratować na siłę. Taki kontakt zwykle kwalifikuje się do wymiany, szczególnie gdy pracuje w obwodzie mocy lub steruje krytycznym odbiorem. To prowadzi do najważniejszego praktycznego pytania: co zrobić przy pierwszej awarii, żeby nie pogłębić szkody.
Co zrobić przy pierwszej awarii, żeby nie pogłębić szkody
Najlepsza decyzja po pierwszym objawie jest zwykle prosta: nie zakładać, że problem „sam zniknie”. W instalacjach i urządzeniach elektrycznych drobna usterka kontaktowa bardzo rzadko zatrzymuje się sama z siebie. Najczęściej z czasem rośnie, bo rośnie opór, temperatura i liczba cykli, w których element pracuje na granicy.
- Jeśli grzeje się pojedynczy zacisk, najpierw sprawdzam obciążenie i docisk, a dopiero potem sam przewód.
- Jeśli problem pojawia się tylko przy ruchu lub drganiach, szukam luzu mechanicznego, uszkodzonej blokady albo zużytej sprężyny.
- Jeśli odbiornik pracuje tylko przy czasowym poruszaniu wtykiem, traktuję to jako sygnał zużycia, a nie „drobny kaprys” złącza.
- Jeśli przekaźnik ma wypaloną powierzchnię lub ślady zespawania, wymiana jest rozsądniejsza niż czyszczenie.
- Jeśli układ działa na małych sygnałach, sprawdzam, czy kontakt ma właściwy materiał i czy nie pracuje poza zakresem przewidzianym przez producenta.
Takie podejście oszczędza najwięcej czasu: najpierw rozpoznaję, czy problem wynika z obciążenia, środowiska czy z samego połączenia, a dopiero potem działam. Dzięki temu rzadziej wymienia się części w ciemno, szybciej wraca się do stabilnej pracy instalacji i łatwiej odróżnić zwykłe zużycie od błędu montażowego. W praktyce to właśnie ta kolejność robi największą różnicę.
