Rozdzielnice niskiego napięcia porządkują cały obieg energii w budynku: rozdzielają zasilanie, chronią obwody i pozwalają bezpiecznie obsłużyć instalację zarówno w domu, jak i w obiekcie usługowym czy hali produkcyjnej. W praktyce liczy się nie tylko sam dobór aparatury, ale też układ szyn, stopień ochrony, selektywność zabezpieczeń i możliwość późniejszej rozbudowy. W tym tekście pokazuję, jak takie zestawy są zbudowane, gdzie się je stosuje i na co patrzeć, żeby nie kupić rozwiązania „na styk”.
Najważniejsze rzeczy do zapamiętania przed wyborem rozdzielnicy
- Najpierw określ obciążenie i charakter obiektu - inne wymagania ma mieszkanie, inne biuro, a jeszcze inne hala produkcyjna.
- Sprawdź zgodność z PN-EN 61439 - to nie detal formalny, tylko podstawa bezpieczeństwa i odpowiedzialności projektowej.
- Nie oszczędzaj na zapasie miejsca - brak rezerwy modułów zwykle wychodzi najdrożej po pierwszej rozbudowie.
- Dobierz stopień ochrony do środowiska - wilgoć, pył i uszkodzenia mechaniczne szybko obnażają zbyt słabą obudowę.
- Selektywność zabezpieczeń ma znaczenie praktyczne - awaria jednego obwodu nie powinna wyłączać całego budynku.
- Warto myśleć o przyszłych odbiornikach - fotowoltaika, ładowarki EV, UPS czy automatyka potrafią zmienić wymagania w krótkim czasie.
Czym są i gdzie sprawdzają się układy niskonapięciowe
W najprostszym ujęciu chodzi o zestawy aparatury, które przyjmują energię z jednego źródła i rozdzielają ją na wiele obwodów końcowych lub podrozdzielnic. W praktyce pracują w zakresie napięć typowych dla instalacji budynkowych i przemysłowych, czyli do 1000 V AC oraz 1500 V DC, choć w przepisach dotyczących bezpieczeństwa spotkasz też nieco szersze ujęcie zakresu niskiego napięcia. To właśnie dlatego takie rozwiązania są obecne w mieszkaniach, biurowcach, sklepach, zakładach produkcyjnych, na budowach i w instalacjach tymczasowych.
Najważniejsza funkcja jest prosta: bezpiecznie rozdzielić energię i odciąć tylko ten fragment instalacji, który wymaga ochrony lub serwisu. Dobrze zaprojektowany zestaw ogranicza skutki przeciążenia, zwarcia i błędu użytkownika, a jednocześnie ułatwia późniejszą eksploatację. W obiektach większych dochodzi jeszcze zarządzanie rezerwą mocy, pomiarami energii i integracją z automatyką budynkową. Gdy to wszystko jest przemyślane na etapie projektu, instalacja jest spokojniejsza w codziennej obsłudze, a nie tylko „zgodna na papierze”.
W budownictwie mieszkaniowym zwykle liczy się prostota i czytelność, w obiektach usługowych - elastyczność i możliwość rozbudowy, a w przemyśle - odporność, serwisowalność i wysoka wytrzymałość zwarciowa. To właśnie od tych różnic zależy dalszy dobór konstrukcji, a nie od samej nazwy zestawu. Kiedy wiadomo już, po co taki układ pracuje, warto zajrzeć do środka i zobaczyć, z czego naprawdę się składa.
Jak działają rozdzielnice niskiego napięcia i z czego się składają
Z zewnątrz wygląda to jak jedna szafa, ale wewnątrz układ jest logiczny i dość precyzyjny. Zasilanie trafia na zaciski wejściowe, dalej na szyny główne, a z nich na odpływy prowadzące do poszczególnych obwodów. Między tymi punktami pracują zabezpieczenia, aparatura łączeniowa, pomiary i elementy ochronne. Jeśli wszystko jest dobrze ułożone, awaria jednego obwodu nie rozwala całego systemu.
Najważniejsze elementy, które warto rozumieć:
- Szyny zbiorcze - przewodzą energię w obrębie rozdzielnicy i muszą mieć odpowiednią wytrzymałość prądową oraz zwarciową.

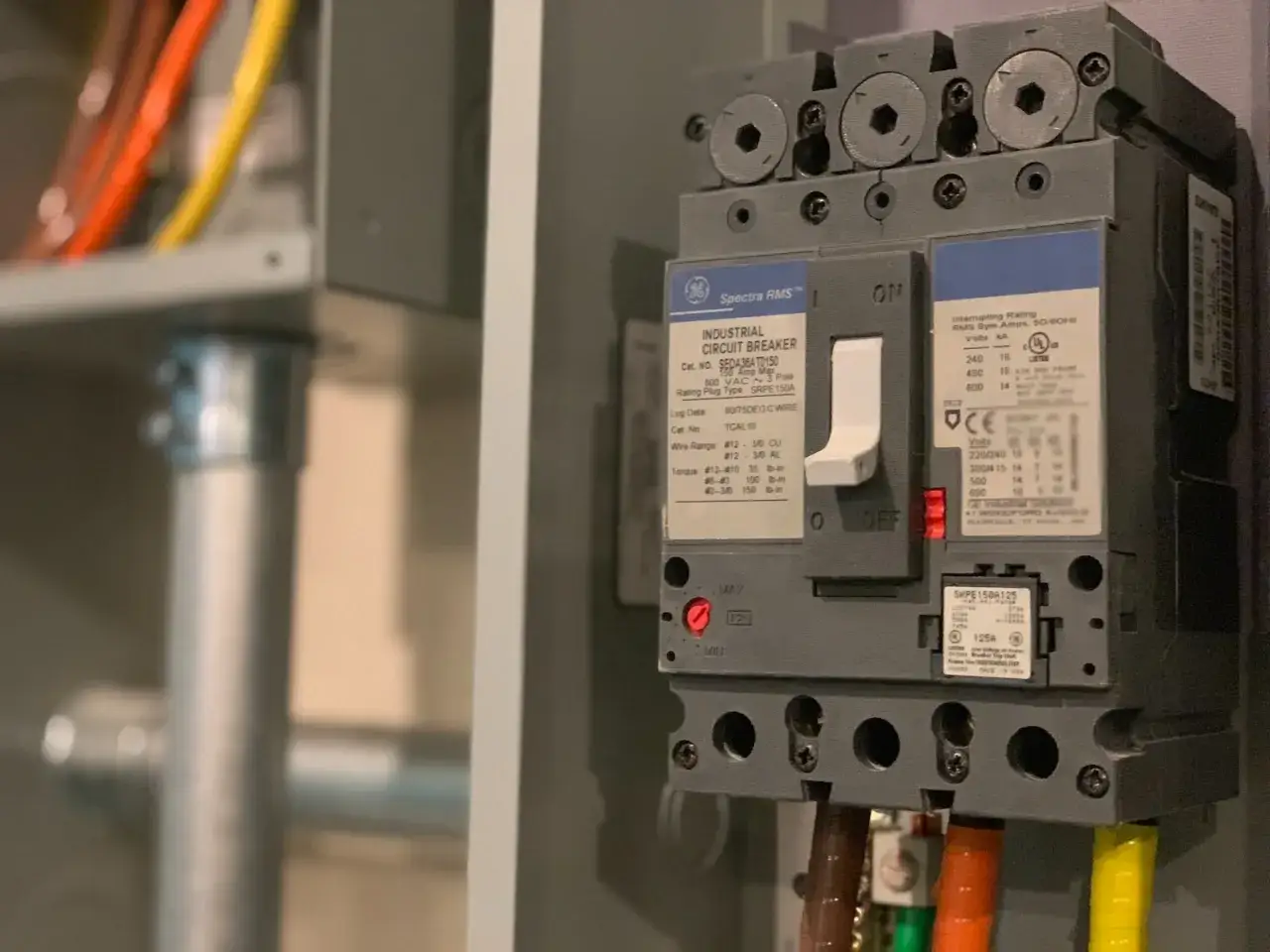

- Wyłączniki i rozłączniki - odcinają obwody, chronią przed przeciążeniem i zwarciem oraz ułatwiają serwis.
- Zabezpieczenia nadprądowe - reagują na zbyt duży prąd, zanim przewody i aparatura zaczną się przegrzewać.
- Przekładniki i liczniki - mierzą energię, prądy i czasem jakość zasilania, co jest ważne w większych obiektach.
- Listwy N i PE - rozdzielają przewód neutralny i ochronny, a ich poprawne prowadzenie ma duży wpływ na bezpieczeństwo.
- Ochronniki przepięć - ograniczają skutki impulsów po burzy lub przełączeniach w sieci.
- Obudowa i układ wewnętrzny - odpowiadają za ochronę przed dotykiem, pyłem, wodą oraz za wygodę obsługi.
Ważny jest też sposób separacji wnętrza. Im lepiej wydzielone są sekcje, tym łatwiej serwisować pojedynczy fragment bez wyłączania całej instalacji. W praktyce przekłada się to na krótsze przestoje i mniejsze ryzyko błędu podczas prac eksploatacyjnych. Sama konstrukcja robi więc więcej, niż widać na pierwszy rzut oka, a to prowadzi prosto do pytania, jaki typ zestawu wybrać do konkretnego obiektu.
Który typ wybrać do domu, budynku usługowego i zakładu
Na rynku spotyka się rozwiązania od małych i średnich zestawów do około 630 A, przez systemy 1600 A, aż po duże rozdzielnice główne o prądach rzędu 5000 A czy 6300 A. Sama liczba amperów nie wystarcza jednak do decyzji, bo równie ważne są warunki pracy, liczba odpływów, dostęp serwisowy i planowana rozbudowa. Ja zwykle patrzę na to z perspektywy całego obiektu, a nie tylko jednego pomieszczenia technicznego.
| Typ rozwiązania | Gdzie ma sens | Największa zaleta | Na co uważać |
|---|---|---|---|
| Rozdzielnica dla osób niewykwalifikowanych | Mieszkania, małe biura, lokale usługowe | Prosta obsługa i czytelny układ obwodów | Mało miejsca na rozbudowę i ograniczona elastyczność zmian |
| Zespół rozdzielczo-sterowniczy mocy | Biurowce, sklepy, hale, część obiektów przemysłowych | Duża elastyczność i możliwość podziału na wiele sekcji | Wymaga lepszego projektu zwarciowego i termicznego |
| Rozdzielnica główna | Węzeł zasilania całego obiektu, duże zakłady, centra dystrybucyjne | Wysoka moc, dobra serwisowalność i rozbudowa w przyszłości | Większe wymagania przestrzenne, projektowe i montażowe |
| Rozdzielnica budowlana | Budowy, remonty, zasilanie tymczasowe | Odporność na zmienne warunki i mobilność | Trzeba szczególnie pilnować ochrony mechanicznej i środowiskowej |
| Dystrybucja szynoprzewodowa | Obiekty o dużej gęstości mocy i częstych zmianach układu | Szybki montaż i łatwa rozbudowa linii zasilających | Wymaga bardzo dobrego planu trasy i bilansu cieplnego |
Jeśli obiekt ma w planie fotowoltaikę, ładowarki do aut elektrycznych, UPS albo agregat, warto od razu przewidzieć dodatkową sekcję i zapas odpływów. To nie jest luksus, tylko rozsądny bufor na zmiany, które w budynkach pojawiają się szybciej, niż inwestor zwykle zakłada. Dobrze dobrany typ to połowa sukcesu, ale druga połowa zależy od bezpieczeństwa i zgodności z normami.
Bezpieczeństwo, normy i parametry, które naprawdę mają znaczenie
W tej branży nie wystarcza, że zestaw „wygląda solidnie”. Musi być zweryfikowany pod kątem konstrukcji, temperatury, połączeń ochronnych, wytrzymałości zwarciowej i izolacji. W praktyce kluczowe są normy z rodziny PN-EN 61439: część ogólna, część dla zespołów mocy, część dla rozdzielnic przeznaczonych do obsługi przez osoby niewykwalifikowane oraz część dla rozdzielnic budowlanych. Do tego dochodzi unijna dyrektywa niskonapięciowa oraz wymagania dotyczące samej obudowy, jeśli jest dostarczana jako pusty system.
Najważniejsze parametry, które sprawdzam jako pierwsze:
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Prąd znamionowy | Maksymalny prąd, przy którym zestaw może pracować w sposób ciągły | Zbyt mała wartość kończy się przegrzewaniem i niepotrzebnymi wyłączeniami |
| Wytrzymałość zwarciowa Icw i Ipk | Odporność na prąd zwarciowy w czasie i na jego wartość szczytową | Musi odpowiadać temu, co naprawdę może pojawić się w obiekcie |
| Stopień ochrony IP | Ochrona przed pyłem i wodą | Inaczej dobiera się układ do suchego zaplecza, a inaczej do hali zapylonej lub zewnętrznej strefy technicznej |
| Odporność IK | Odporność na uderzenia mechaniczne | Ważna tam, gdzie rozdzielnica jest narażona na przypadkowe uszkodzenia |
| Forma separacji | Stopień wydzielenia sekcji wewnątrz rozdzielnicy | Ułatwia serwis i ogranicza skutki awarii do jednej części układu |
| Odporność na łuk wewnętrzny | Zdolność obudowy do ograniczenia skutków wewnętrznego wyładowania łukowego | Ma duże znaczenie w większych rozdzielnicach głównych i w przemyśle |
W praktyce to właśnie tutaj wychodzą różnice między porządnym projektem a zestawem składanym „na oko”. Dla mniejszych obiektów wystarczają często uproszczone układy, ale w większych instalacjach bez rzetelnej weryfikacji projektu i obliczeń nie ma sensu ryzykować. Kiedy normy i parametry są już ustawione, najczęściej zaczynają się błędy czysto wykonawcze - i to one bywają najbardziej kosztowne.
Najczęstsze błędy przy doborze i montażu
Najwięcej problemów widzę nie przy samej pracy rozdzielnicy, tylko przy jej projektowaniu. Inwestor chce oszczędzić miejsce, wykonawca chce zamknąć temat szybko, a potem okazuje się, że system nie ma zapasu i nie znosi zmian bez przebudowy. To da się przewidzieć z wyprzedzeniem, ale trzeba patrzeć szerzej niż na bieżące obciążenie.
- Brak rezerwy modułów - po kilku miesiącach nie ma gdzie dołożyć nowego obwodu, falownika albo ładowarki EV.
- Niedoszacowanie strat ciepła - zbyt gęsto zabudowana szafa potrafi się przegrzewać mimo poprawnego doboru zabezpieczeń.
- Ignorowanie selektywności - drobna awaria wyłącza zasilanie w całym obiekcie, bo zabezpieczenia nie współpracują ze sobą właściwie.
- Zbyt niski stopień ochrony - pył, wilgoć i kondensacja szybko robią swoje, zwłaszcza w pomieszczeniach technicznych i na budowie.
- Brak czytelnego opisu obwodów - serwis trwa dłużej, a ryzyko pomyłki rośnie z każdym dodatkowym odpływem.
- Pomijanie przyszłych źródeł energii - fotowoltaika, magazyn energii czy agregat rezerwowy zmieniają układ zasilania bardziej, niż wielu wykonawców zakłada.
Do tego dochodzi jeszcze jeden, bardzo praktyczny problem: rozdzielnica często działa dobrze w dniu odbioru, ale nie radzi sobie po pierwszej rozbudowie budynku. Dlatego nie lubię projektów, w których wszystko jest policzone tylko „na teraz”, bez zapasu na realną eksploatację. Kiedy te błędy są już znane, łatwiej przygotować sensowną specyfikację przed zamówieniem prefabrykacji.
Zanim zamówisz prefabrykację, sprawdź te rzeczy
Gdy rozmawiam z inwestorem albo wykonawcą, proszę najpierw o kilka prostych danych, bo bez nich nawet dobry system można dobrać źle. Sama nazwa rozdzielnicy niczego jeszcze nie załatwia - trzeba wiedzieć, co ma zasilać, gdzie pracować i jak długo ma pozostać elastyczna. Właśnie tu najczęściej oszczędza się najwięcej czasu i pieniędzy.
- Profil obciążenia - nie tylko moc przyłączeniowa, ale też to, co pracuje jednocześnie i w jakich godzinach.
- Plan rozbudowy - czy w ciągu 1-3 lat pojawią się nowe linie, automatyka, pomiary lub dodatkowe źródła zasilania.
- Warunki środowiskowe - pył, wilgoć, temperatura, dostęp osób postronnych i ryzyko uszkodzeń mechanicznych.
- Zakres obsługi - czy instalację mają obsługiwać wyłącznie elektrycy, czy także zwykli użytkownicy obiektu.
- Wymagania pomiarowe - monitoring energii, liczniki, komunikacja z BMS albo systemem nadrzędnym.
- Współpraca z innymi układami - PV, UPS, agregat, ładowarki EV, układy automatyki i sterowania.
- Dokumentacja projektowa - schemat jednokreskowy, dane zwarciowe, dobór zabezpieczeń i opis warunków serwisowych.
Jeśli te punkty są dopięte przed zamówieniem, prefabrykacja przebiega szybciej, a gotowy zestaw zwykle lepiej znosi codzienną eksploatację i późniejsze zmiany. W praktyce właśnie to odróżnia poprawnie dobraną rozdzielnicę od rozwiązania, które trzeba przerabiać zaraz po uruchomieniu instalacji.
