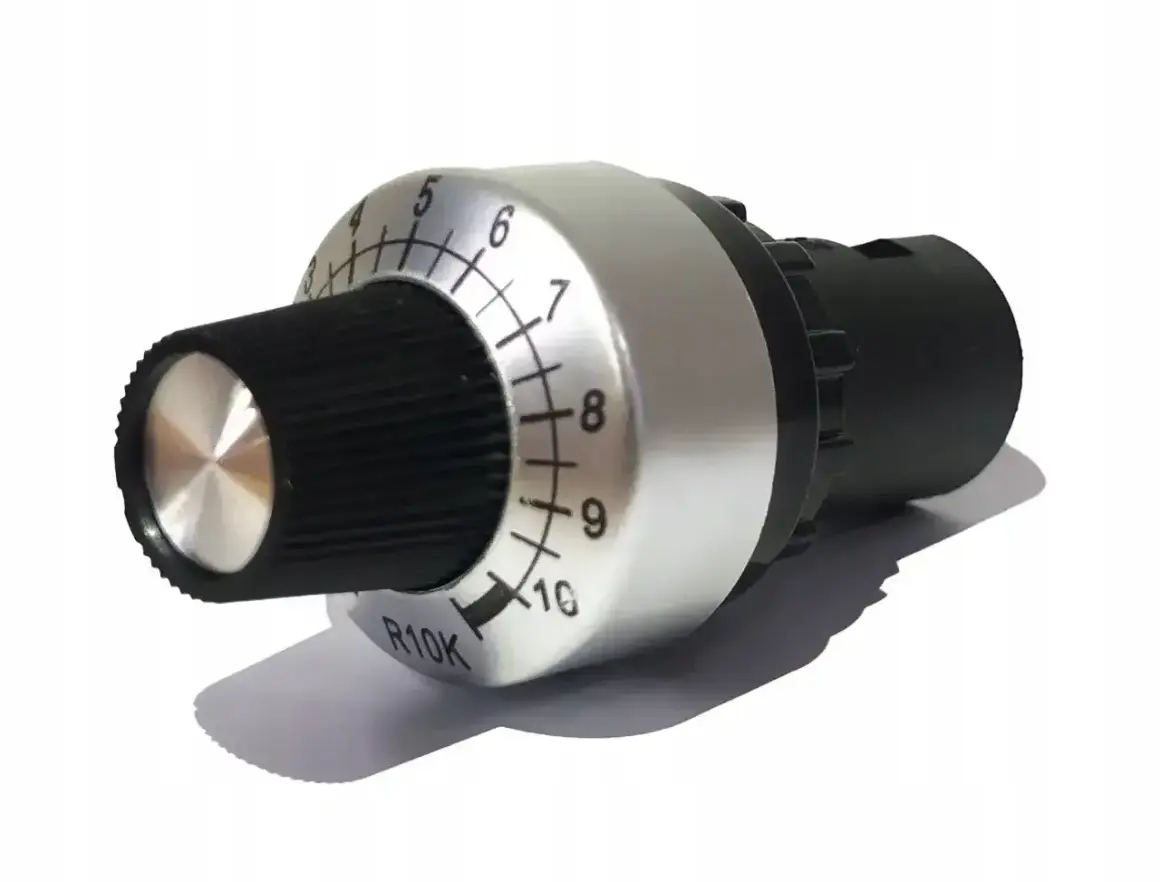

Potencjometr najczęściej służy do płynnej regulacji napięcia, jasności, głośności albo ustawienia punktu pracy układu. W praktyce najważniejsze jest nie tylko to, gdzie wpiąć trzy wyprowadzenia, ale też kiedy użyć go jako dzielnika napięcia, a kiedy jako rezystora regulowanego. W tym tekście pokazuję, jak podłączyć potencjometr w prostym obwodzie, jak odczytać jego piny i na co uważać, żeby nie przeciążyć elementu.
Najważniejsze zasady podłączenia w jednym miejscu
- Środkowe wyprowadzenie to suwak, czyli punkt o zmiennym napięciu lub oporze.
- W układzie z trzema przewodami skrajne piny podłącza się do zasilania i masy, a środkowy do wejścia sygnałowego.
- Do wielu prostych układów sterujących dobrze sprawdza się 10 kΩ i charakterystyka liniowa.
- Jeśli kierunek regulacji jest odwrotny, zwykle wystarczy zamienić miejscami dwa skrajne przewody.
- Potencjometr nie powinien bezpośrednio sterować większą mocą - do tego potrzebny jest odpowiedni regulator lub element wykonawczy.
Najpierw ustal, czy ma regulować napięcie czy opór
Ja zawsze zaczynam od prostego pytania: czy ten element ma dawać zmienne napięcie, czy tylko zmieniać rezystancję w torze? To rozróżnienie od razu mówi, ile wyprowadzeń wykorzystasz i jak bezpiecznie włączyć go do układu. Potencjometr ma zwykle trzy końcówki: dwa skrajne wyznaczają cały zakres oporu, a środkowa jest suwakiem, który „zbiera” aktualne ustawienie.
W praktyce masz dwa najczęstsze scenariusze. W pierwszym potencjometr pracuje jako dzielnik napięcia, czyli tworzy regulowany sygnał sterujący. W drugim działa jak rezystor regulowany, gdy wykorzystujesz tylko dwa wyprowadzenia. DigiKey zwraca uwagę, że potencjometr jest z natury elementem do sterowania sygnałem, a nie prostym zamiennikiem dla elementów mocy - i to dobra granica, którą warto pamiętać już na starcie.
| Tryb pracy | Ile pinów używasz | Do czego się nadaje | Najważniejsza uwaga |
|---|---|---|---|
| Dzielnik napięcia | 3 | Wejścia analogowe, sygnały sterujące, regulacja poziomu | Suwak daje napięcie zależne od położenia gałki |
| Rezystor regulowany | 2 | Proste ograniczenie prądu lub ustawienie oporu | Nie traktuj tego jako sposobu na bezpośrednie sterowanie większą mocą |
Gdy już wiesz, w którym trybie ma pracować element, można przejść do najprostszego i najczęściej stosowanego podłączenia.
Podłączenie potencjometru jako dzielnika napięcia
To jest układ, który pojawia się najczęściej w elektronice użytkowej, mikrokontrolerach i prostych panelach sterujących. Dokumentacja Arduino pokazuje klasyczny wariant: jeden skrajny pin do masy, drugi do zasilania, a środkowy do wejścia analogowego. W praktyce działa to tak samo przy 5 V i przy 3,3 V - ważne jest tylko, żeby nie przekroczyć dopuszczalnego zakresu wejścia kontrolera lub modułu.
- Rozpoznaj trzy wyprowadzenia potencjometru i znajdź środkowe, czyli suwak.
- Jeden skrajny pin połącz z VCC albo innym napięciem odniesienia układu.
- Drugi skrajny pin połącz z GND.
- Środkowy pin podłącz do wejścia analogowego, wyjścia pomiarowego albo wejścia sterującego.
- Jeśli po przekręceniu gałki wartość rośnie „w złą stronę”, zamień miejscami dwa skrajne przewody.
Ten układ jest wygodny, bo daje płynny sygnał od zera do maksimum zakresu zasilania. Ja najczęściej stosuję go tam, gdzie trzeba regulować jasność LED sterowanych przez driver, ustawiać poziom sygnału albo odczytywać pozycję gałki przez przetwornik ADC. Jeśli układ pracuje w mikrokontrolerze, trzymaj potencjometr w tym samym zakresie napięcia, w którym pracuje wejście - to najprostszy sposób, żeby uniknąć uszkodzenia.
Skoro wiesz już, jak uzyskać regulowane napięcie, zobaczmy drugi wariant, czyli wykorzystanie potencjometru jako zmiennego oporu.
Jak wpiąć go w trybie rezystora regulowanego
W tej konfiguracji używasz tylko dwóch wyprowadzeń: środkowego i jednego ze skrajnych. Drugi skrajny zostaje nieużyty. Taki układ bywa przydatny w prostych obwodach regulacyjnych, ale nie jest dobrą metodą do sterowania większym prądem. Jeśli przez potencjometr ma płynąć sporo energii, element może się grzać, a jego żywotność wyraźnie spadnie.
- Używaj go wtedy, gdy potrzebujesz regulować opór, a nie napięcie.
- Sprawdzaj, czy przez tor nie płynie zbyt duży prąd.
- Nie traktuj standardowego potencjometru jak rezystora mocy.
- W zastosowaniach „cięższych” lepiej sprawdza się element zaprojektowany do pracy prądowej, czyli np. odpowiedni reostat lub sterownik.
To ważne rozróżnienie, bo wielu początkujących próbuje prostym potencjometrem ograniczać prąd LED-ów, silników albo innych obciążeń. W elektronice sygnałowej zwykle kończy się to jeszcze dobrze, ale przy większej mocy układ szybko staje się niestabilny. Jeśli masz do czynienia z instalacją warsztatową, sterowaniem napędem albo czymś, co pracuje dłużej i pod obciążeniem, nie iść w skróty.
Gdy wiesz już, w jakim trybie ma pracować element, zostaje dobór właściwej wartości i charakterystyki. I to właśnie tutaj najłatwiej podjąć złą decyzję „na oko”.
Dobór wartości i charakterystyki do konkretnego układu
Nie każdy potencjometr zachowuje się tak samo. Najważniejsze są dwie rzeczy: wartość rezystancji i charakterystyka. W prostych układach analogowych bardzo często sprawdza się 10 kΩ, bo to rozsądny kompromis między poborem prądu a wygodą odczytu. W praktyce taki element często spotyka się przy wejściach analogowych, regulacji kontrastu wyświetlaczy i prostych panelach sterujących.
| Zastosowanie | Najczęstszy typ | Wartość startowa | Dlaczego właśnie taki |
|---|---|---|---|
| Wejście analogowe mikrokontrolera | Liniowy | 10 kΩ | Daje prosty, stabilny odczyt w pełnym zakresie |
| Regulacja kontrastu LCD | Liniowy | 10 kΩ | Klasyczny układ z suwakiem do wejścia sterującego |
| Regulacja głośności | Logarytmiczny | 10 kΩ do 100 kΩ | Lepiej pasuje do tego, jak ludzkie ucho odbiera zmianę głośności |
| Precyzyjna kalibracja | Wieloobrotowy trimmer | Zależnie od układu | Ułatwia dokładne ustawienie punktu pracy |
Przy charakterystyce pamiętaj o jednej rzeczy: oznaczenia liniowy i logarytmiczny nie zawsze są opisane identycznie przez każdego producenta, więc warto spojrzeć na kartę katalogową. W audio wybieram logarytmiczny, bo liniowy daje zbyt gwałtowną zmianę na końcach zakresu. W układach sterujących i pomiarowych najczęściej zostaję przy liniowym, bo zachowuje się przewidywalnie.
Jeśli dobór elementu masz już za sobą, pozostaje najpraktyczniejsza część: wyłapanie błędów, które najczęściej psują działanie całego układu.
Błędy, które najczęściej psują działanie układu
Najwięcej problemów widzę nie w samym schemacie, tylko w drobiazgach montażowych. Poniżej są błędy, które pojawiają się najczęściej i które da się szybko sprawdzić miernikiem.
- Zamienione skrajne piny - układ działa, ale regulacja idzie w odwrotną stronę.
- Brak wspólnej masy - odczyty skaczą albo są przypadkowe.
- Podanie zbyt wysokiego napięcia na wejście analogowe - to prosta droga do uszkodzenia.
- Użycie potencjometru do za dużej mocy - element grzeje się i szybko się zużywa.
- Mylenie środkowego pinu z końcówką - szczególnie gdy element jest już wlutowany i patrzysz tylko na spód płytki.
- Zużyty lub zabrudzony suwak - objawia się przeskokami wartości, trzaskami albo martwymi punktami.
Ja sprawdzam potencjometr w trzech krokach. Najpierw mierzę opór między dwoma skrajnymi pinami - powinien być zbliżony do wartości nominalnej, np. 10 kΩ. Potem mierzę środkowy pin względem jednego skrajnego i kręcę gałką; opór powinien zmieniać się płynnie. Jeśli raz rośnie, raz zanika albo przeskakuje, problem jest w połączeniu lub samym elemencie. Taki test zajmuje chwilę, a oszczędza sporo czasu przy uruchamianiu.
Gdy układ nadal nie zachowuje się tak, jak trzeba, czasem uczciwiej jest nie walczyć z potencjometrem, tylko wybrać inne rozwiązanie.
Kiedy potencjometr przestaje być najlepszym wyborem
Potencjometr jest prosty i wygodny, ale nie załatwia wszystkiego. W niektórych zastosowaniach lepiej od razu sięgnąć po inne rozwiązanie, zamiast próbować naginać ten element do roli, do której nie został stworzony.
- Jeśli potrzebujesz przełączania krokowego albo menu, lepszy będzie enkoder.
- Jeśli sterujesz silnikiem, taśmą LED albo innym obciążeniem, zwykle lepiej działa driver, PWM lub regulator mocy.
- Jeśli układ wymaga jednorazowej kalibracji wewnątrz obudowy, praktyczniejszy bywa trimmer.
- Jeśli ustawienie ma zmieniać się elektronicznie, a nie ręcznie, przydatny jest cyfrowy potencjometr.
W praktyce najważniejsza zasada jest prosta: potencjometr najlepiej sprawdza się jako element sterujący sygnałem, a nie jako zamiennik układu mocy. Jeśli trzymasz się tej granicy, montaż jest przewidywalny, a diagnostyka dużo łatwiejsza. Właśnie dlatego przy projektach warsztatowych i prostych panelach sterujących wybieram go chętnie, ale tylko tam, gdzie rzeczywiście ma sens.
