Przepalony bezpiecznik topikowy - Jak go wymienić i dobrać wkładkę?

Przepalony bezpiecznik topikowy zwykle nie jest problemem samym w sobie, tylko sygnałem, że obwód dostał za duże obciążenie, pojawiło się zwarcie albo coś zaczęło się grzać w niewłaściwym miejscu. W praktyce liczy się nie tylko sama wymiana wkładki, lecz także szybkie rozpoznanie objawów, sprawdzenie przyczyny i dobór nowego elementu bez zgadywania. Właśnie temu poświęcam ten artykuł.

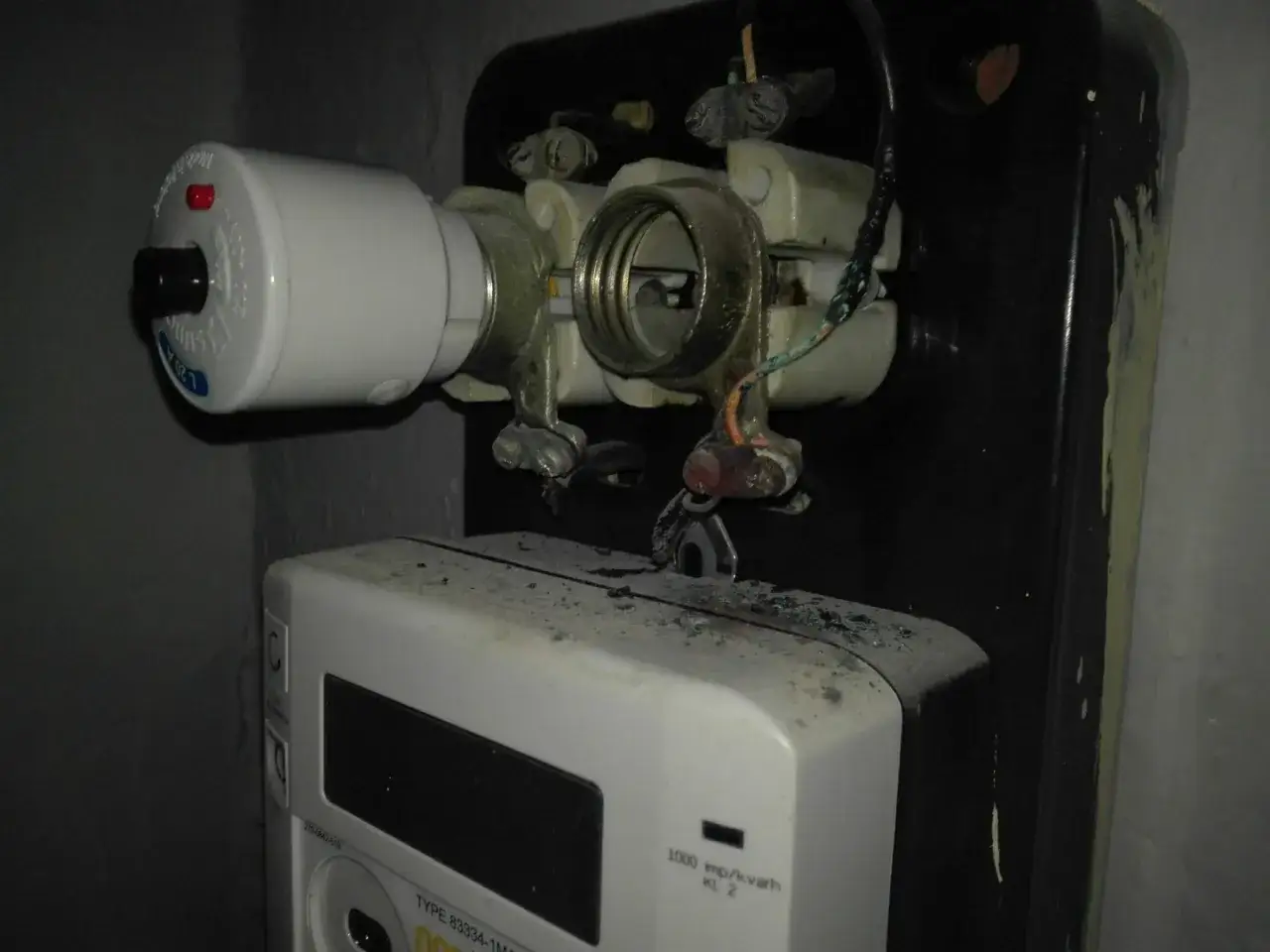

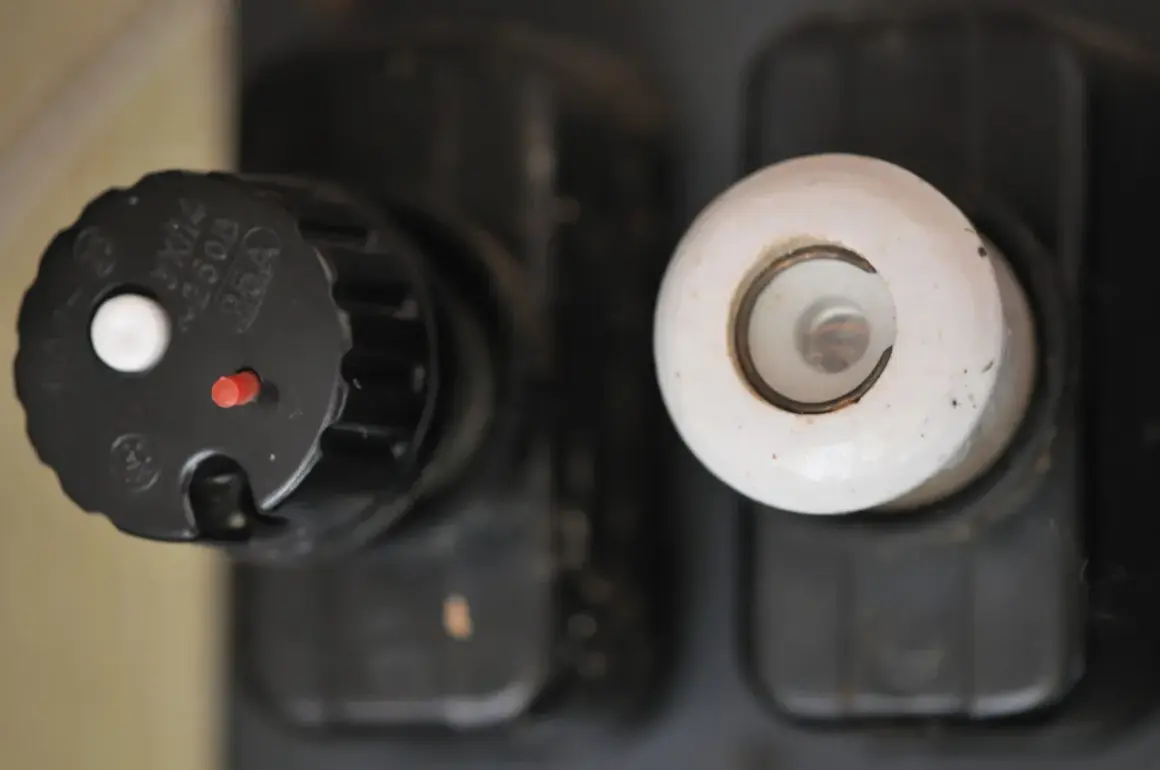

Jak rozpoznać uszkodzoną wkładkę topikową

Najprostszy trop to zachowanie całego obwodu. Jeśli w jednym pokoju gaśnie światło, przestają działać gniazda albo odcina się tylko fragment instalacji, a reszta domu funkcjonuje normalnie, to bardzo często chodzi właśnie o wkładkę topikową, która zadziałała zgodnie ze swoją rolą. Ja zawsze zaczynam od obserwacji, bo w wielu przypadkach widać więcej, niż się wydaje.

W starszych instalacjach nie każda wkładka ma przezroczyste okienko, więc ocena „na oko” bywa ograniczona. Jeśli nie widać wnętrza, pomocny jest pomiar ciągłości, ale tylko przy odłączonym zasilaniu i wtedy, gdy osoba wykonująca sprawdzenie naprawdę wie, co robi. Sama diagnoza objawu nie wystarczy jednak do naprawy, bo prawdziwe pytanie brzmi: dlaczego wkładka zadziałała.

To prowadzi prosto do przyczyn, a tam najłatwiej odróżnić zwykłe przeciążenie od poważniejszej usterki.

Co najczęściej przepala wkładkę

W praktyce najczęściej widzę cztery scenariusze: przeciążenie obwodu, zwarcie, zużycie elementów i zły dobór samego zabezpieczenia. Czasem problem jest banalny, a czasem stanowi pierwszy sygnał, że instalacja wymaga przeglądu, a nie kolejnej wymiany „na próbę”.

• Przeciążenie obwodu. Na jednym obwodzie pracuje za dużo urządzeń naraz. Przykład jest bardzo prosty: grzejnik 2 kW pobiera około 8,7 A przy 230 V, więc dwa takie urządzenia i do tego czajnik 2,2 kW potrafią bardzo szybko przekroczyć możliwości jednego obwodu 16 A.
• Zwarcie. Uszkodzony przewód, wtyczka, gniazdo albo element w samym urządzeniu może chwilowo połączyć żyły tak, że zabezpieczenie zadziała natychmiast.
• Wysoki prąd rozruchowy. Odkurzacz, kompresor, pompa, elektronarzędzie czy silnik potrafią na starcie pobrać dużo więcej niż w pracy ustalonej. Jeśli bezpiecznik wytrzymuje normalne działanie, a przepala się tylko przy starcie, przyczyna często leży właśnie tutaj.
• Luźny styk lub przegrzana oprawa. To częsty problem w starszych rozdzielnicach. Niby winna jest wkładka, ale realnie grzeje się połączenie, które już nie trzyma parametrów.
• Wkładka o złych parametrach. Za mały prąd znamionowy, niewłaściwa charakterystyka albo niepasujący format sprawiają, że zabezpieczenie działa zbyt wcześnie albo wcale nie chroni tak, jak powinno.

Ja zwykle od razu zadaję sobie jedno pytanie: czy bezpiecznik zadziałał po konkretnym zdarzeniu, czy po prostu „sam z siebie”? Pierwszy wariant często da się powiązać z urządzeniem, drugi częściej wskazuje na instalację, obciążenie albo zużycie elementów w rozdzielnicy. Z tego miejsca naturalnie przechodzę do tego, co zrobić od razu po awarii, żeby nie pogorszyć sytuacji.

Co zrobić od razu po zadziałaniu zabezpieczenia

Najpierw odłącz wszystko, co było w danym obwodzie włączone. Nie chodzi o formalność, tylko o ograniczenie ryzyka, że po wymianie wkładka zadziała ponownie w sekundę albo że uszkodzone urządzenie znów wywoła przeciążenie.

1. Wyłącz odbiorniki z danego obwodu i odłącz te, które miały największy pobór mocy.
2. Sprawdź, czy bezpiecznik rzeczywiście jest przepalony, a nie tylko źle osadzony albo uszkodzony mechanicznie.
3. Jeśli oprawa jest ciepła, osmalona albo pachnie spalenizną, nie uruchamiaj jej od razu ponownie.
4. Wymień wkładkę dopiero na element o identycznym przeznaczeniu i parametrach.
5. Po uruchomieniu obwodu podłączaj urządzenia pojedynczo, żeby ustalić, czy któreś z nich nie powoduje problemu.

Ten etap jest ważniejszy, niż wielu osobom się wydaje, bo sama wymiana bez znalezienia przyczyny daje tylko krótką ulgę. Jeśli wkładka wytrzyma po restarcie, ale znów przepali się po podłączeniu jednego urządzenia, masz już bardzo mocną wskazówkę diagnostyczną. Wtedy warto przejść do właściwego doboru nowego elementu, a nie do zgadywania.

Jak dobrać nową wkładkę bezpiecznikową

Dobór robi się po oznaczeniach, nie po samym wyglądzie. Przy wymianie sprawdzam zawsze cztery rzeczy: prąd znamionowy, napięcie znamionowe, rozmiar/formę wkładki i charakterystykę pracy. Napięcie znamionowe wkładki nie może być niższe niż napięcie obwodu, a prąd nie powinien być dobierany „na zapas”, tylko zgodnie z instalacją i przewodami.

W domowych rozdzielnicach najczęściej spotykam małe wkładki cylindryczne i wkładki D, a w większych układach także NH. Tu nie ma miejsca na „prawie pasuje”, bo wkładka musi współpracować z konkretną podstawą i konkretnym obwodem. Jeśli masz w ręku starą wkładkę, najpierw odczytaj jej oznaczenia, a dopiero potem kup zamiennik.

Warto też pamiętać, że nie każda wkładka jest zamiennikiem każdej innej. Ochrona ogólna, wkładki do silników i wkładki do układów specjalnych różnią się sposobem pracy. Jeśli obwód dotyczy silnika, pompy albo urządzenia z dużym prądem rozruchowym, dobór „jak do lampy” zwykle kończy się kolejną awarią. To dobry moment, żeby omówić najczęstsze błędy, bo właśnie tam ludzie tracą najwięcej czasu i bezpieczeństwa.

Jakie błędy przy wymianie robi się najczęściej

Najgorsze pomysły przy bezpiecznikach powtarzają się zaskakująco regularnie. Część z nich wynika z pośpiechu, część z przekonania, że skoro coś da się włożyć do oprawy, to na pewno będzie działać. W instalacji elektrycznej takie myślenie bywa kosztowne.

• Zastępowanie wkładki drutem, blaszką albo folią. To nie naprawa, tylko obejście ochrony. W praktyce odcinasz jedyny element, który ma zareagować pierwszy.
• Zakładanie „mocniejszej” wkładki, żeby nie wybijało. Jeśli w obwodzie przewody i osprzęt są przewidziane na dany poziom ochrony, większy amperaż nie rozwiązuje przyczyny. Tylko maskuje problem.
• Mieszanie charakterystyk. Wkładka do ochrony ogólnej nie zawsze nadaje się do silnika, a szybka wkładka nie zawsze zniesie impulsowy pobór prądu.
• Wymiana bez wyłączenia odbiorników. Jeśli w obwodzie nadal pracuje uszkodzone urządzenie, nowa wkładka może przepalić się natychmiast.
• Ignorowanie śladów przegrzania. Nadtopiona podstawa, odbarwione zaciski i zapach spalenizny to nie jest kosmetyka. To sygnał, że problem dotyczy także połączeń.
• Traktowanie powtarzającego się zadziałania jak drobnostki. Jeżeli bezpiecznik przepala się po raz kolejny, obwód wymaga diagnostyki, a nie kolejnej wkładki z pudełka.

Największy błąd, jaki widzę, to próba „uciszenia” zabezpieczenia zamiast znalezienia przyczyny. Jeśli problem wraca, to nie wkładka jest winna, tylko coś w instalacji, urządzeniu albo sposobie obciążenia obwodu. I właśnie dlatego czasem trzeba już odpuścić samodzielne próby i wezwać elektryka.

Kiedy trzeba wezwać elektryka i myśleć o modernizacji obwodu

Jeśli wkładka przepala się ponownie po odłączeniu odbiorników, jeśli oprawa jest gorąca, jeśli widać nadpalenia albo jeśli instalacja ma już swoje lata, nie traktuję tego jako zwykłej wymiany eksploatacyjnej. Wtedy problem może dotyczyć przewodów, zacisków, rozdzielnicy, gniazd albo podziału obwodów. W starszych budynkach często wychodzi też kwestia zbyt małej liczby obwodów, przez co jedna linia zasila zbyt wiele odbiorników.

• Wkładka przepala się regularnie mimo odłączenia urządzeń.
• Oprawa, zaciski lub obudowa są nadtopione albo mocno przebarwione.
• W obwodzie pracują urządzenia o dużym poborze mocy i rozruchu.
• Instalacja jest stara, a dokumentacja obwodów nie jest pewna.
• W tym samym czasie pojawiają się inne objawy, na przykład migotanie światła lub grzanie gniazd.

W takich sytuacjach sens ma nie tylko wymiana wkładki, ale też pomiar obciążenia, kontrola połączeń i ocena, czy obwód nie wymaga przebudowy. Czasem rozsądniejsza jest modernizacja rozdzielnicy albo rozdzielenie odbiorników na kilka osobnych linii niż dalsze „ratowanie” jednego, przeciążonego toru. To prowadzi do ostatniej rzeczy, którą warto zapamiętać, żeby awaria nie wracała co kilka dni.

Co zmienić, żeby awaria nie wracała co chwilę

Najbardziej praktyczne rozwiązania są zwykle mniej efektowne niż internetowe triki, ale działają dłużej. Ja zaczynam od uporządkowania obciążenia, sprawdzenia stanu przewodów i upewnienia się, że zabezpieczenie jest dobrane do realnej pracy obwodu, a nie do pojedynczego, przypadkowego testu.

• Nie łącz kilku dużych odbiorników na jednym obwodzie, jeśli instalacja nie była do tego projektowana.
• Sprawdź stan przedłużaczy, listew i gniazd, bo często to one robią za najsłabsze ogniwo.
• Nie ignoruj urządzeń, które wyraźnie „ciągną” więcej prądu niż zwykle.
• Jeśli potrzebujesz stale większej mocy, rozważ zmianę organizacji obwodów zamiast podmiany wkładki na większą.
• Przy starej rozdzielnicy zaplanuj przegląd, zanim pojawi się kolejny ślad przegrzania.

Jeżeli z tego wszystkiego miałbym zostawić jedną zasadę, to taką: wkładka topikowa ma chronić instalację, a nie walczyć z nią bez końca. Gdy bezpiecznik topikowy przepala się ponownie, to znak, że trzeba szukać przyczyny głębiej, bo dopiero wtedy naprawa jest naprawdę skuteczna i bezpieczna.
