Awaria w instalacji elektrycznej - Jak rozpoznać zwarcie i co robić?

Awaria w instalacji elektrycznej rzadko zaczyna się od spektakularnego efektu. Zwykle najpierw pojawia się wybijający bezpiecznik, zapach spalonej izolacji, nagrzane gniazdo albo iskrzenie w miejscu, które jeszcze chwilę wcześniej wyglądało normalnie. W tym tekście wyjaśniam, czym jest taki problem, jak go rozpoznać, skąd bierze się najczęściej i co zrobić, żeby nie zamienił się w pożar albo uszkodzenie sprzętu.

Co dzieje się w obwodzie, gdy pojawia się zwarcie

Ja zawsze zaczynam od odróżnienia zwarcia od przeciążenia, bo te dwa problemy wyglądają podobnie, a wymagają innej reakcji. Zwarcie powstaje wtedy, gdy dwa przewody o różnych potencjałach połączą się bez właściwej izolacji albo przez uszkodzony element instalacji. W praktyce prąd wybiera wtedy drogę o bardzo małym oporze, a jego natężenie rośnie skokowo.

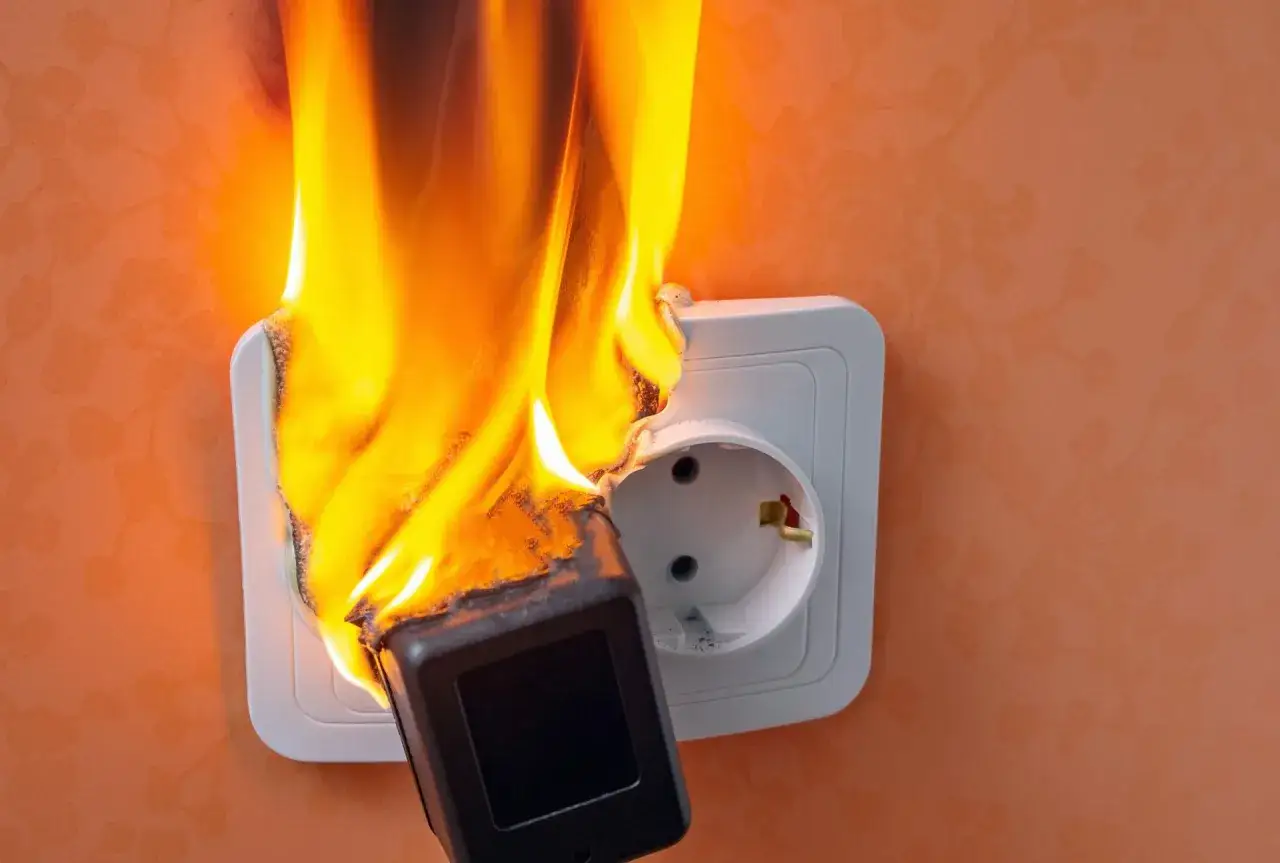

To właśnie ten gwałtowny wzrost jest najbardziej niebezpieczny. Przewody i styki zaczynają się nagrzewać, izolacja mięknie, pojawia się iskra lub łuk elektryczny, czyli przeskok prądu przez powietrze lub uszkodzoną szczelinę. Jeśli obok są materiały palne, ryzyko pożaru rośnie bardzo szybko. Państwowa Straż Pożarna zwraca uwagę, że zwarcia i wady instalacji elektrycznej należą do częstych przyczyn pożarów.

W nowych instalacjach nadprądowy wyłącznik chroni obwód przed przeciążeniem i zwarciem, a różnicowoprądowy reaguje na niebezpieczną różnicę prądów. W wielu domach taki układ działa przy napięciu 230 V, więc nawet pozornie „zwykłe” uszkodzenie potrafi dać bardzo gwałtowny efekt. Kiedy rozumiesz to rozróżnienie, łatwiej odczytać pierwsze objawy w praktyce.

Jak rozpoznać problem po pierwszych objawach

Najbardziej oczywisty sygnał to natychmiastowe wyłączenie zabezpieczenia po włączeniu urządzenia albo po pojawieniu się obciążenia. Ale nie zawsze kończy się na „wybiciu korków”. Czasem wcześniej pojawiają się subtelniejsze objawy: dziwny zapach, lekkie bzyczenie, chwilowe migotanie światła, ciepłe gniazdko albo ciemne ślady wokół zacisku.

W praktyce zwracam uwagę przede wszystkim na trzy rzeczy: dźwięk, temperaturę i zapach. Trzask albo syczenie zwykle oznacza, że prąd przeskakuje tam, gdzie nie powinien. Nagrzewająca się obudowa gniazda albo rozdzielnicy mówi, że połączenie nie jest stabilne. Zapach topionego plastiku to już sygnał, że instalacja pracuje poza bezpiecznym zakresem.

Jeśli objawy powtarzają się po ponownym załączeniu, nie chodzi już o przypadek, tylko o konkretną usterkę. I właśnie wtedy warto przejść od samego rozpoznania do szukania źródła problemu.

Skąd najczęściej biorą się awarie w domu

Z mojego doświadczenia najczęściej winne są trzy rzeczy: uszkodzona izolacja, luźne połączenie i wilgoć. W domu oznacza to zwykle kabel przygnieciony meblem, przewód przecięty podczas wiercenia, stary osprzęt z poluzowanymi stykami albo gniazdo, do którego dostała się para wodna. Często problem zaczyna się nie od samego urządzenia, tylko od miejsca, w którym przewód został źle poprowadzony lub nadmiernie obciążony.

• Przecięta albo przetarta izolacja przewodu, na przykład za szafką, pod listwą albo w miejscu wiercenia.
• Luźny zacisk w gniazdku, puszce lub rozdzielnicy, który powoduje grzanie i iskrzenie.
• Wilgoć w łazience, piwnicy, garażu lub na zewnętrznym obwodzie.
• Przeciążony przedłużacz, listwa albo jeden obwód zasilający zbyt wiele urządzeń.
• Stare lub źle zamontowane osprzęty, szczególnie po prowizorycznych przeróbkach.

W starszych budynkach ryzyko rośnie jeszcze bardziej, bo instalacja mogła już przejść kilka remontów i „tymczasowych” poprawek. Wtedy jeden słaby punkt potrafi uruchomić całą serię problemów, od przegrzewania po pełne zwarcie. Na budowie te same mechanizmy działają szybciej, więc przejdę do tego osobno.

Dlaczego na budowie problem pojawia się częściej

Na placu budowy instalacja prawie nigdy nie pracuje w idealnych warunkach. Kable są przenoszone, zwijane, rozwijane i czasem przygniatane przez materiał. Do tego dochodzą pył, wilgoć, zmienna pogoda, elektronarzędzia o dużym poborze mocy i tymczasowe rozdzielnice, które z definicji są bardziej narażone na uszkodzenia niż stała instalacja w mieszkaniu.

Najbardziej problematyczne są sytuacje, w których ktoś „na chwilę” robi dodatkowe zasilanie albo łączy kilka przedłużaczy jeden w drugi. To wygląda niewinnie, ale zwiększa opór połączeń, obciąża styki i podnosi temperaturę. Na dodatek metalowe konstrukcje, rusztowania i mokre podłoże sprawiają, że nawet drobna usterka szybciej przechodzi w realne zagrożenie.

• Stosuj tylko przewody i osprzęt przeznaczone do warunków budowlanych, najlepiej z odpowiednią ochroną przed wilgocią i pyłem.
• Nie prowadź kabli przez ostre krawędzie, przejazdy i miejsca, w których mogą zostać zgniecione.
• Oddziel obwody dla cięższych odbiorników, zamiast zasilać wszystko z jednego przedłużacza.
• Kontroluj stan złączy, wtyczek i rozdzielnic po każdym większym przestawieniu sprzętu.

W praktyce to właśnie na budowie najłatwiej zlekceważyć pierwszy objaw, bo „sprzęt i tak zaraz będzie przenoszony”. To zła strategia, bo awaria elektryczna nie czeka na koniec dnia roboczego.

Co zrobić od razu i czego nie robić

Jeśli podejrzewasz uszkodzenie, najważniejsza jest kolejność działań. Nie szukaj problemu na ślepo, nie próbuj „przepchnąć” instalacji kolejnym włączeniem i nie dotykaj niczego mokrą ręką. W przypadku iskier, dymu albo zapachu spalenizny najpierw odłącz zasilanie, a dopiero potem oceniaj sytuację.

1. Wyłącz zasilanie obwodu lub główny wyłącznik, ale tylko wtedy, gdy możesz to zrobić bez zbliżania się do iskier, dymu czy gorących elementów.
2. Odłącz urządzenia z gniazd, ale wyłącznie po bezpiecznym odcięciu prądu.
3. Nie dotykaj gołymi rękami przewodów, metalowych obudów ani mokrych powierzchni.
4. Jeśli czuć spaleniznę, widać dym lub słychać trzaski, wezwij elektryka, a przy ogniu również straż pożarną.
5. Jeśli przewód leży na ziemi po zerwaniu linii napowietrznej, trzymaj co najmniej 5 m odstępu i nie zbliżaj się do niego.
6. Nie resetuj zabezpieczenia wielokrotnie. Jeśli wyłącza się ponownie, to znaczy, że przyczyna nadal jest obecna.

KRUS przypomina przy podobnych zdarzeniach, że przy zerwanych liniach i elementach pod napięciem trzeba przede wszystkim zadbać o własne bezpieczeństwo, a nie o szybkie sprawdzenie, „czy już działa”. To dobra zasada także w budownictwie: najpierw odcięcie zagrożenia, potem diagnoza. Kiedy sytuacja jest opanowana, największą różnicę robi już profilaktyka i dobra diagnostyka.

Co naprawdę warto sprawdzić po naprawie, żeby problem nie wrócił

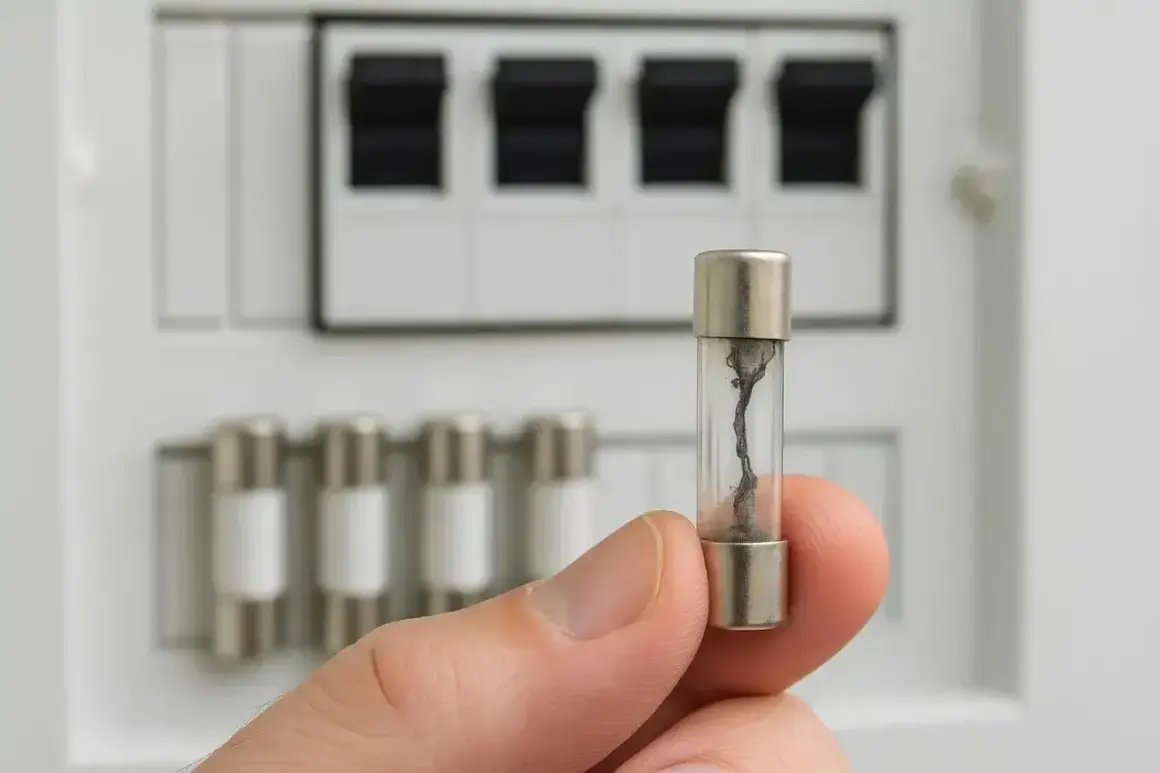

Najkrótsza naprawa to wymiana bezpiecznika. Dobra naprawa to znalezienie przyczyny, dla której zabezpieczenie zadziałało. Ja patrzę na to bardzo praktycznie: jeśli nie sprawdzisz połączeń, izolacji i obciążenia, awaria wróci przy pierwszym większym poborze mocy albo po zawilgoceniu instalacji.

• Rezystancję izolacji przewodów, czyli ocenę, czy izolacja nadal skutecznie oddziela żyły od siebie i od otoczenia.
• Ciągłość przewodu ochronnego, bo bez niej ochrona przeciwporażeniowa działa gorzej, niż pokazuje sam wygląd instalacji.
• Stan zacisków i połączeń w gniazdach, puszkach i rozdzielnicy, szczególnie tam, gdzie było grzanie albo iskrzenie.
• Dobór zabezpieczeń do obwodu, czyli to, czy wyłącznik i przekrój przewodów pasują do realnego obciążenia.
• Miejsca narażone na wilgoć i uszkodzenia mechaniczne, bo tam problem wraca najszybciej.

W dobrze wykonanej instalacji nie chodzi o to, żeby zabezpieczenie tylko „nie wybijało”. Chodzi o to, żeby działało z właściwego powodu i nie maskowało ukrytej usterki. Jeśli po naprawie instalacja nadal budzi wątpliwości, nie traktowałbym jej jako sprawnej tylko dlatego, że chwilowo milczy.
