W obwodach prądu przemiennego sama wartość w watach nie mówi jeszcze wszystkiego. Moc pozorna pokazuje, jakie obciążenie naprawdę widzi sieć, transformator, agregat czy falownik, a to ma bezpośredni wpływ na dobór sprzętu, przekroje przewodów i zapas mocy. W tym artykule rozkładam temat na prosty wzór, trójkąt mocy i praktyczne przykłady z instalacji, warsztatu oraz budowy.
Najważniejsze wnioski przed doborem zasilania
- W obwodach AC liczy się nie tylko moc użyteczna, ale też całe obciążenie widziane przez źródło.
- Podstawowy wzór to S = U × I, a w układzie trójfazowym dochodzi pierwiastek z trzech.
- Niższy współczynnik mocy oznacza większy prąd po stronie zasilania, nawet przy tej samej mocy czynnej.
- Silniki, spawarki, kompresory i część elektroniki potrafią wymagać wyraźnie większego zapasu niż grzałki czy oświetlenie.
- Przy doborze agregatu, transformatora lub falownika ważniejsze od samego kW bywa to, ile urządzenie potrzebuje w VA.
Czym jest moc pozorna w obwodach AC

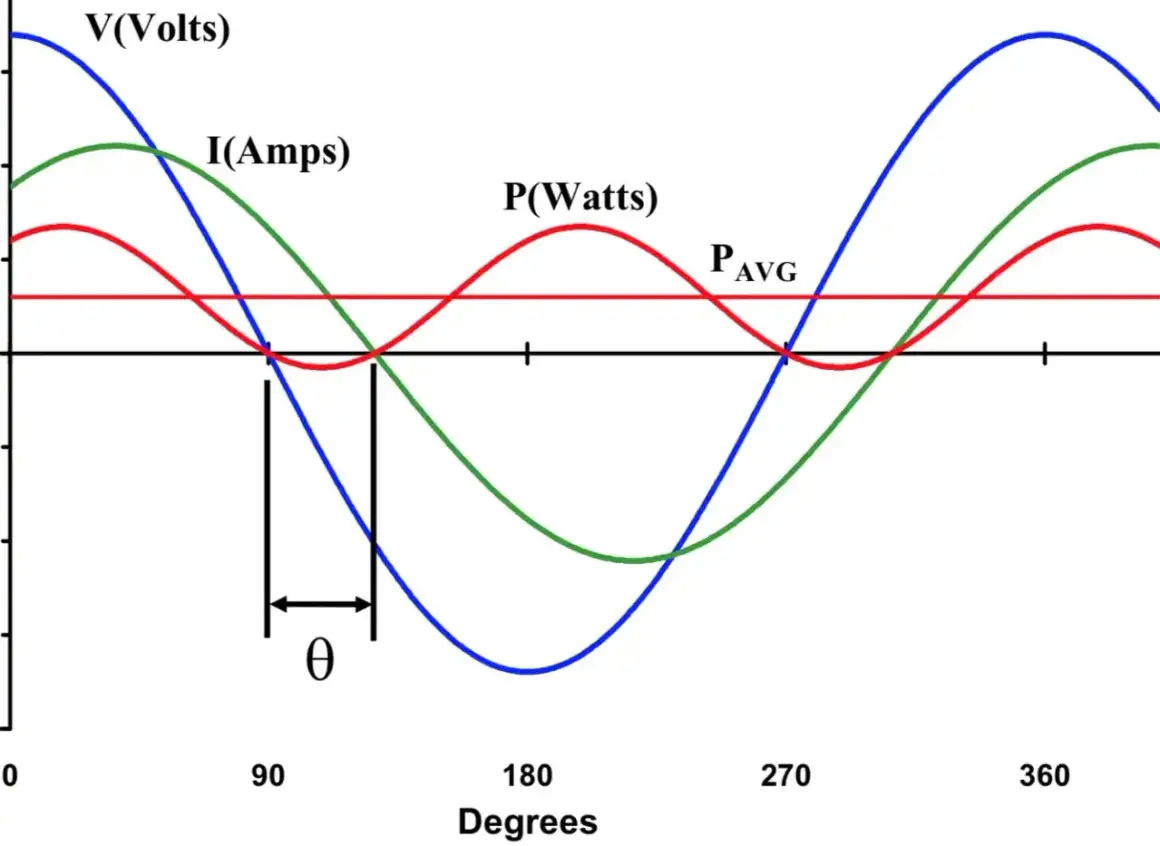

Ja tłumaczę to najprościej tak: w prądzie przemiennym napięcie i prąd nie zawsze są zgodne w fazie. Część energii zamienia się w pracę lub ciepło, a część tylko krąży między źródłem a odbiornikiem. Ta wielkość pokazuje więc całe obciążenie, jakie musi dostarczyć zasilanie, niezależnie od tego, ile z tej energii staje się mocą użyteczną.
Dla odbiornika czysto rezystancyjnego, jak grzałka czy prosty opornik, sytuacja jest banalna: prąd i napięcie są zgodne, więc nie ma praktycznej różnicy między mocą czynną a całkowitym obciążeniem. Przy silnikach, transformatorach, spawarkach czy zasilaczach impulsowych pojawia się przesunięcie fazowe albo odkształcenie przebiegu, więc te wartości zaczynają się rozjeżdżać.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Moc czynna | P | W | Energię zamienianą na pracę, ciepło lub światło. |
| Moc bierna | Q | var | Energię wymienianą z polem elektrycznym lub magnetycznym. |
| S | S | VA | Całkowite obciążenie widziane przez źródło. |
Żeby nie mylić tych pojęć, warto od razu zobaczyć, jak się je liczy i dlaczego jednostka VA bywa ważniejsza od samego kW. Następny krok porządkuje to bez zbędnej teorii.
Jak policzyć ją z napięcia i prądu
Najprostszy wzór to S = U × I. W układzie jednofazowym oznacza to po prostu napięcie skuteczne razy prąd skuteczny, więc przy 230 V i 10 A dostajemy 2300 VA, czyli 2,3 kVA. To dobry punkt wyjścia, bo pokazuje, że o wielkości obciążenia decyduje nie tylko sama moc użytkowa, ale też to, ile prądu naprawdę płynie przez przewody i zabezpieczenia.
W trójfazie sprawa wygląda podobnie, tylko do obliczeń dochodzi pierwiastek z trzech. Dla 400 V i 16 A wychodzi około 11,1 kVA, co dobrze pokazuje, dlaczego instalacja trójfazowa pozwala bezpieczniej zasilać większe odbiorniki budowlane. Jeśli urządzenie ma podaną moc czynną i współczynnik mocy, można też policzyć zapotrzebowanie odwrotnie, czyli oszacować, jakiego VA potrzebuje zasilanie.
| Przykład | Dane wejściowe | Wynik | Co z tego wynika |
|---|---|---|---|
| Odbiornik jednofazowy | 230 V, 10 A | 2,3 kVA | Małe narzędzie lub kilka lekkich odbiorników. |
| Odbiornik trójfazowy | 400 V, 16 A | ok. 11,1 kVA | Skala typowa dla warsztatu lub małej budowy. |
| Odbiornik o mocy 5 kW i cos φ = 0,8 | 5 kW, 0,8 | 6,25 kVA | Do zasilania potrzeba więcej niż same 5 kW. |
- Jednofazowo: S = U × I.
- Trójfazowo: S = √3 × U × I.
- Gdy znasz moc czynną: S = P / cos φ.
Ten ostatni wzór jest szczególnie ważny, bo pokazuje, że dwa urządzenia o tym samym kW mogą wymagać różnego zasilania. Żeby to dobrze zrozumieć, trzeba jeszcze spojrzeć na trójkąt mocy i współczynnik mocy.

Co mówi trójkąt mocy o obciążeniu

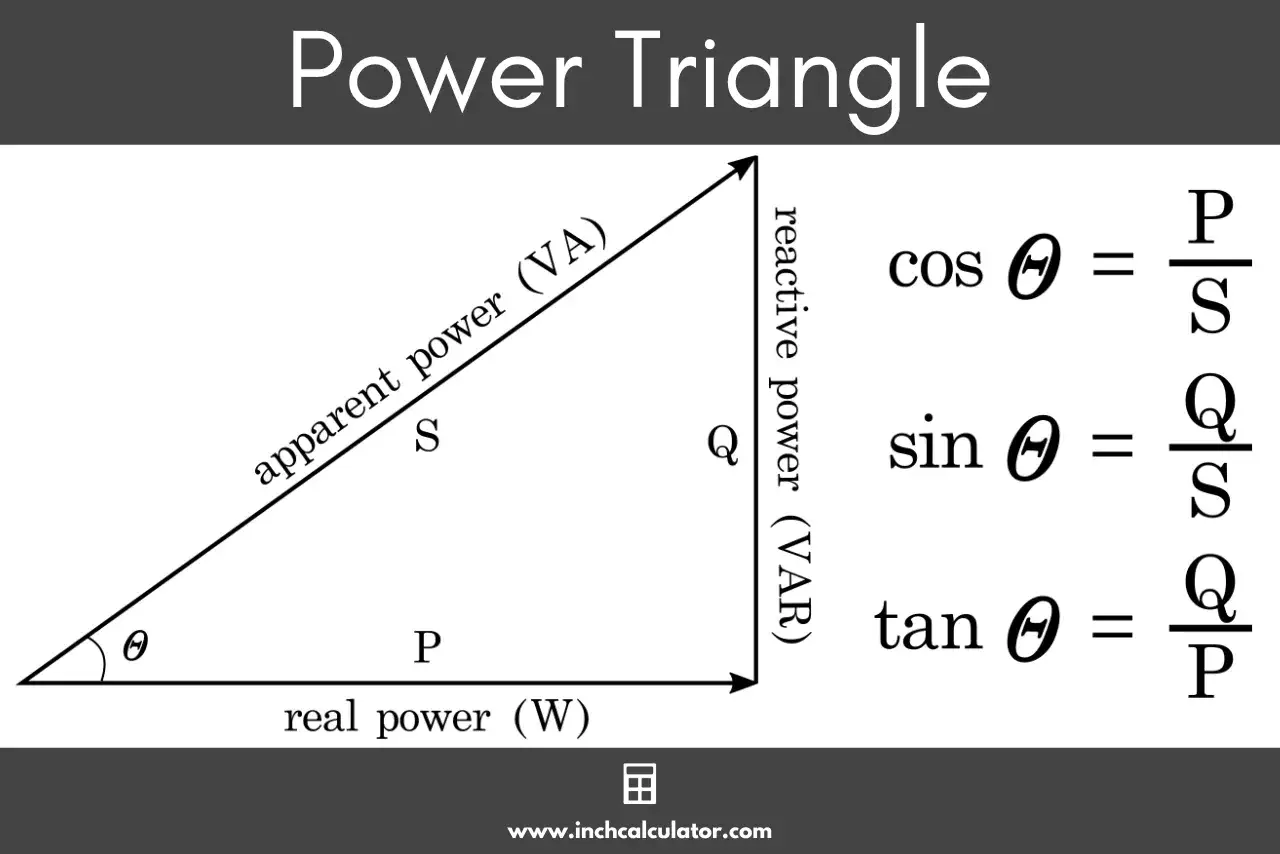

Trójkąt mocy porządkuje trzy wielkości: P, Q i S. W praktyce czytam go tak: P jest częścią użyteczną, Q opisuje energię krążącą między źródłem a elementami indukcyjnymi lub pojemnościowymi, a S jest rezultatem ich połączenia. W układzie sinusoidalnym zachodzi zależność S² = P² + Q², więc im większa moc bierna, tym większe całkowite obciążenie przy tej samej mocy czynnej.
Współczynnik mocy, czyli cos φ, mówi, jaka część dostarczonego obciążenia zamienia się w pracę. Przy cos φ = 1 cała moc jest czynna, a przy niższych wartościach rośnie udział składowej biernej. Dla projektanta to nie jest abstrakcja: niższy cos φ oznacza większy prąd, większe straty na przewodach i większe wymagania wobec źródła zasilania.
Przykład jest prosty. Jeśli odbiornik pobiera 5 kW przy cos φ = 0,8, to źródło musi dostarczyć około 6,25 kVA. To nie jest drobna różnica, tylko 25% więcej obciążenia po stronie zasilania. Właśnie dlatego kVA bywa ważniejsze od samego kW przy doborze transformatora czy agregatu. Na papierze wygląda to elegancko, ale dopiero praktyka pokazuje, czemu ten podział ma tak duże znaczenie.
Dlaczego ma znaczenie na budowie, w warsztacie i przy agregacie
Na budowie patrzę przede wszystkim na to, czy źródło energii wytrzyma prąd pobierany przez realne odbiorniki: betoniarkę, pompę, kompresor, szlifierkę, spawarkę albo przecinarkę. Te urządzenia mają często silniki, a więc nie pracują jak czysta grzałka. Ich zapotrzebowanie na VA bywa wyraźnie większe niż wynikałoby z samej tabliczki znamionowej w kW.
To ma trzy praktyczne skutki:
- agregat trzeba dobierać z zapasem, zwłaszcza gdy urządzenia startują pod obciążeniem;
- transformatory i falowniki muszą mieć odpowiedni limit prądowy, bo to prąd decyduje o ich nagrzewaniu;
- zbyt mała rezerwa powoduje spadki napięcia, głośniejszą pracę silników i częstsze wyłączanie zabezpieczeń.
W praktyce nie mylę „mocy urządzenia” z „mocą, jaką da się z niego wycisnąć bezpiecznie z sieci”. Dla elektronarzędzi i maszyn z rozruchem silnikowym liczy się też chwilowy pobór przy starcie, który potrafi być kilkukrotnie wyższy od pracy ustalonej. Ten szczegół najczęściej decyduje o tym, czy sprzęt działa stabilnie, czy tylko wygląda dobrze na papierze. Najczęstsze błędy biorą się właśnie z pomylenia kW z VA, więc warto je nazwać wprost.
Najczęstsze błędy przy doborze zasilania i sprzętu
Najwięcej problemów widzę wtedy, gdy ktoś patrzy wyłącznie na kW i ignoruje VA albo cos φ. To prosty sposób na niedoszacowanie agregatu, UPS-a, transformatora albo całej linii zasilającej. Drugi błąd to zakładanie, że każdy odbiornik pobiera energię w ten sam sposób. W rzeczywistości spawarka, silnik, laptop i grzałka obciążają sieć zupełnie inaczej.
Przy zasilaczach impulsowych, LED-ach i niektórych falownikach sam cos φ nie zamyka tematu. Pojawiają się harmoniczne, czyli dodatkowe składowe prądu, które odkształcają przebieg i mogą podnosić straty nawet wtedy, gdy średnia moc czynna nie wygląda groźnie. Dlatego przy bardziej elektronicznych odbiornikach prosty model trzeba traktować jako minimum, a nie pełny opis sytuacji.
- Mylenie kW z kVA - kW opisuje moc czynną, a kVA całe obciążenie widziane przez źródło.
- Ignorowanie prądu rozruchowego - szczególnie przy pompach, sprężarkach i agregatach budowlanych.
- Zakładanie cos φ = 1 - to działa tylko dla obciążeń prawie czysto rezystancyjnych.
- Brak zapasu mocy - instalacja „na styk” szybciej się grzeje i częściej wybija zabezpieczenia.
- Pomijanie jakości przebiegu - zasilacze impulsowe i część falowników mogą zniekształcać pobór prądu.
Jeśli unikniesz tych pułapek, dobór zasilania staje się znacznie prostszy. W ostatnim kroku warto przejść przez krótką checklistę, zanim zamówisz sprzęt albo zamkniesz projekt instalacji.
Co sprawdzić przed zamówieniem agregatu albo transformatora
Gdy dobieram źródło zasilania, zaczynam od trzech rzeczy: napięcia, prądu i charakteru obciążenia. Dopiero potem patrzę na kW, cos φ i ewentualny zapas. To oszczędza wiele pomyłek, bo agregat 5 kVA nie jest automatycznie lepszy od 4 kVA, jeśli odbiornik ma duży prąd rozruchowy albo niską sprawność pracy przy częściowym obciążeniu.
- Sprawdź, czy odbiornik pracuje jednofazowo czy trójfazowo.
- Odczytaj prąd znamionowy i, jeśli to możliwe, prąd rozruchowy.
- Porównaj moc czynną z wymaganym VA, a nie tylko z samym kW.
- Przy silnikach zostaw zapas, bo rozruch bywa bardziej wymagający niż praca ciągła.
- Jeśli masz kilka odbiorników, zsumuj ich obciążenie w scenariuszu jednoczesnej pracy, nie tylko na papierze.
Praktyczny skrót, z którego często korzystam, jest prosty: grzałki i oświetlenie są przewidywalne, ale maszyny z silnikiem, spawarki i część elektroniki już nie. Im bardziej zmienne lub „twarde” obciążenie, tym ostrożniej trzeba traktować samą tabliczkę znamionową. Dobrze dobrane zasilanie nie powinno pracować na granicy, tylko w strefie, w której ma jeszcze zapas na skoki poboru i warunki rzeczywiste.
Jeśli pamiętasz tylko jedną rzecz, niech będzie taka: o doborze zasilania decyduje nie sam kW, lecz to, jaki prąd i jakie VA musi obsłużyć instalacja. To podejście działa zarówno przy projekcie rozdzielnicy, jak i przy wyborze agregatu na budowę, gdzie drobny błąd w obliczeniach szybko zamienia się w realny problem na placu robót.
