Przeguby w układach napędowych decydują o tym, czy moment obrotowy przejdzie przez zmianę kąta osi bez szarpania, nadmiernych drgań i szybkiego zużycia współpracujących części. W branży budowlanej słowo „przegub” bywa używane szerzej, ale tutaj chodzi o element mechaniczny w napędzie, a nie o skrętne połączenie ramy maszyny. Poniżej rozkładam temat na działanie, odmiany, typowe objawy zużycia i praktyczne zasady serwisu.
Najważniejsze rzeczy o napędzie, które warto zapamiętać
- Przegub kompensuje zmianę kąta między elementami napędu i pozwala przenieść moment bez przerywania pracy układu.
- W autach z napędem przednim zwykle pracuje rozwiązanie homokinetyczne, a w wałach i cięższych aplikacjach częściej Cardan.
- Stuki przy skręcie, wibracje pod obciążeniem i ślad smaru na osłonie to sygnały, których nie warto ignorować.
- Awaria bardzo często zaczyna się od uszkodzonej osłony, a nie od samego metalowego korpusu.
- Przy doborze liczą się kąt pracy, długość, wielowypust, szczelność i zgodność z obciążeniem układu.
Co robi przegub w napędzie i dlaczego nie zastępuje zwykłego połączenia wałów
Najprościej mówiąc, to łącznik między elementami obracającymi się pod różnym kątem. Sztywny wał sprawdza się tylko wtedy, gdy osie są niemal idealnie współosiowe; gdy pojawia się skręt zawieszenia, różnica wysokości albo zmiana położenia mostu, zaczynają się naprężenia, hałas i wibracje. W kinematyce jest to para obrotowa z zakresem swobody, a w praktyce element, który pozwala zawieszeniu, skrętnemu mostowi albo ramie maszyny pracować bez rozsypywania całego napędu.
W środku układu często pracuje też wielowypust, czyli profilowany odcinek wałka, który kompensuje zmianę długości. Ta różnica wydaje się drobna, ale w ruchu ma duże znaczenie: bez niej półosie i wały zaczęłyby „pracować na siłę”, zamiast płynnie reagować na ruch zawieszenia i obciążenie. W prostym Cardanie dochodzi jeszcze tzw. błąd kardanowy - wyjście nie obraca się idealnie równomiernie, jeśli pracuje tylko jeden taki element. Stąd bierze się potrzeba różnych odmian, które warto rozróżnić przed oceną stanu całego napędu.
To właśnie ta różnica między ruchem „byle się kręciło” a ruchem równym i przewidywalnym jest kluczowa dla całej dalszej diagnostyki.
Jakie odmiany spotyka się najczęściej
W praktyce najczęściej trafiają się trzy rozwiązania, które z zewnątrz mogą wyglądać podobnie, ale pracują zupełnie inaczej. Auto Świat zwraca uwagę, że przegub homokinetyczny potrafi przenosić różnice kątowe sięgające około 45 stopni, co dobrze pokazuje, dlaczego tak chętnie stosuje się go tam, gdzie koło jednocześnie skręca i pracuje na nierównościach.
| Typ | Co daje | Ograniczenia | Gdzie spotkasz |
|---|---|---|---|
| Cardana | Prosta konstrukcja, duża odporność mechaniczna, dobra praca przy umiarkowanych kątach | Przy jednym elemencie nie utrzymuje idealnie równej prędkości wyjściowej | Wały napędowe, cięższe pojazdy, niektóre maszyny robocze |
| Homokinetyczny | Płynne przeniesienie ruchu bez pulsacji prędkości, bardzo dobre przy skręcie | Wrażliwy na stan osłony, smarowanie i zanieczyszczenia | Półosie aut osobowych, układy z niezależnym zawieszeniem |
| Podwójny Cardan | Pomaga zniwelować nierównomierność pracy i lepiej znosi większe kąty | Jest bardziej złożony i wymaga poprawnego ustawienia | Dłuższe wały, auta terenowe, część maszyn specjalnych |
Nie ma tu jednego „lepszego” wyboru. Lepszy jest ten, który pasuje do geometrii napędu, dostępnego miejsca i spodziewanego obciążenia. Właśnie dlatego w jednych układach stawia się na prostotę i wytrzymałość, a w innych na płynność i brak drgań. To prowadzi prosto do pytania, gdzie takie rozwiązania pracują najczęściej.
Gdzie ten element pracuje w autach i maszynach

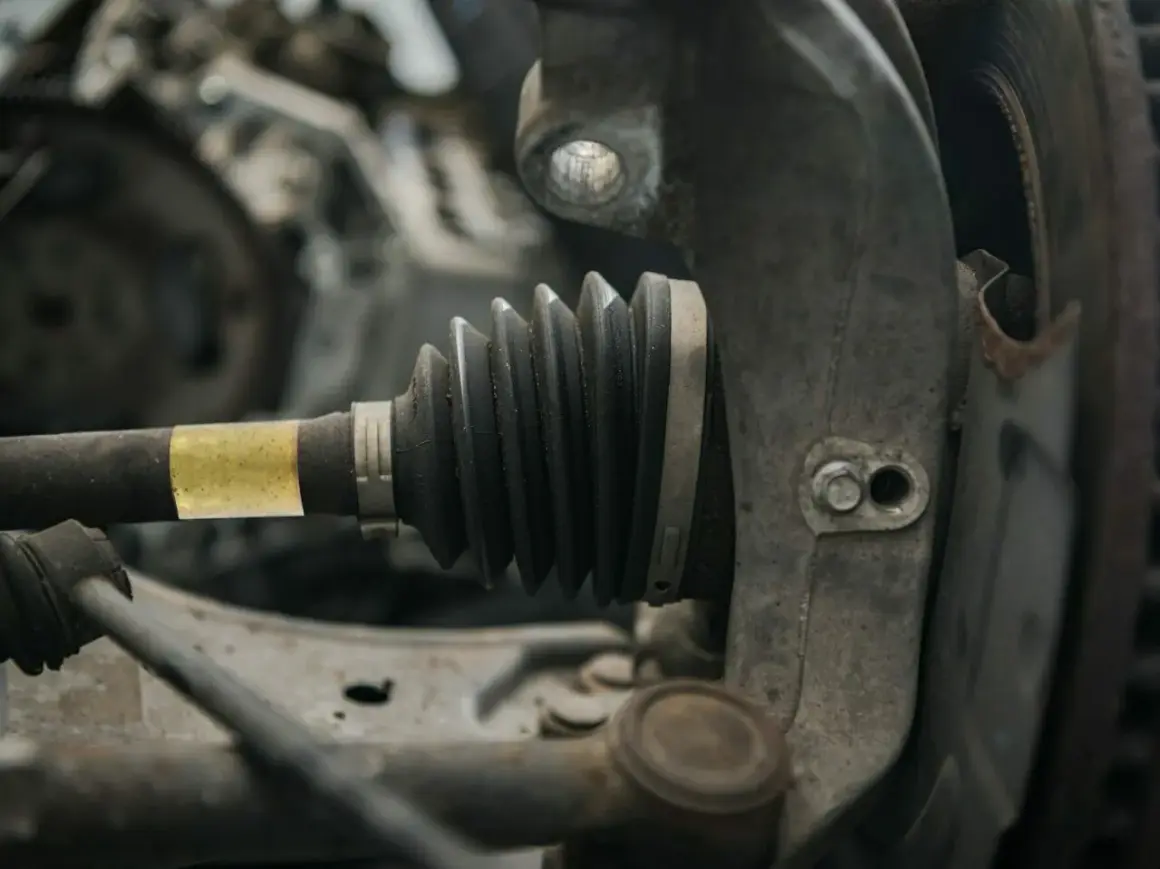

W samochodzie osobowym z napędem przednim przegub homokinetyczny pracuje tam, gdzie koło skręca i jednocześnie porusza się pionowo względem nadwozia. Bez niego kierownica drżałaby przy skręcie, a napęd szybciej traciłby kulturę pracy. W autach tylnonapędowych, pickupach, busach i wielu pojazdach użytkowych częściej spotyka się wał z przegubem Cardana, bo w takim układzie ważniejsza jest odporność na obciążenie niż absolutnie równa prędkość wyjściowa.
W maszynach budowlanych i roboczych temat robi się jeszcze ciekawszy. Na budowie, w terenie i w ciężkiej eksploatacji napęd pracuje pod zmiennym kątem, często w błocie, pyle i przy dużym momencie obrotowym. Dlatego w takich zastosowaniach liczy się nie tylko sama nośność, ale też szczelność, możliwość kompensacji ruchu i odporność na błędy montażowe. Z praktycznego punktu widzenia to właśnie tam najszybciej widać, czy konstrukcja była dobrze dobrana do warunków pracy.
Jeżeli po lekturze tej części zastanawiasz się, co właściwie zaczyna się psuć jako pierwsze, odpowiedź zwykle nie jest skomplikowana.
Po czym poznać, że zaczyna się zużywanie

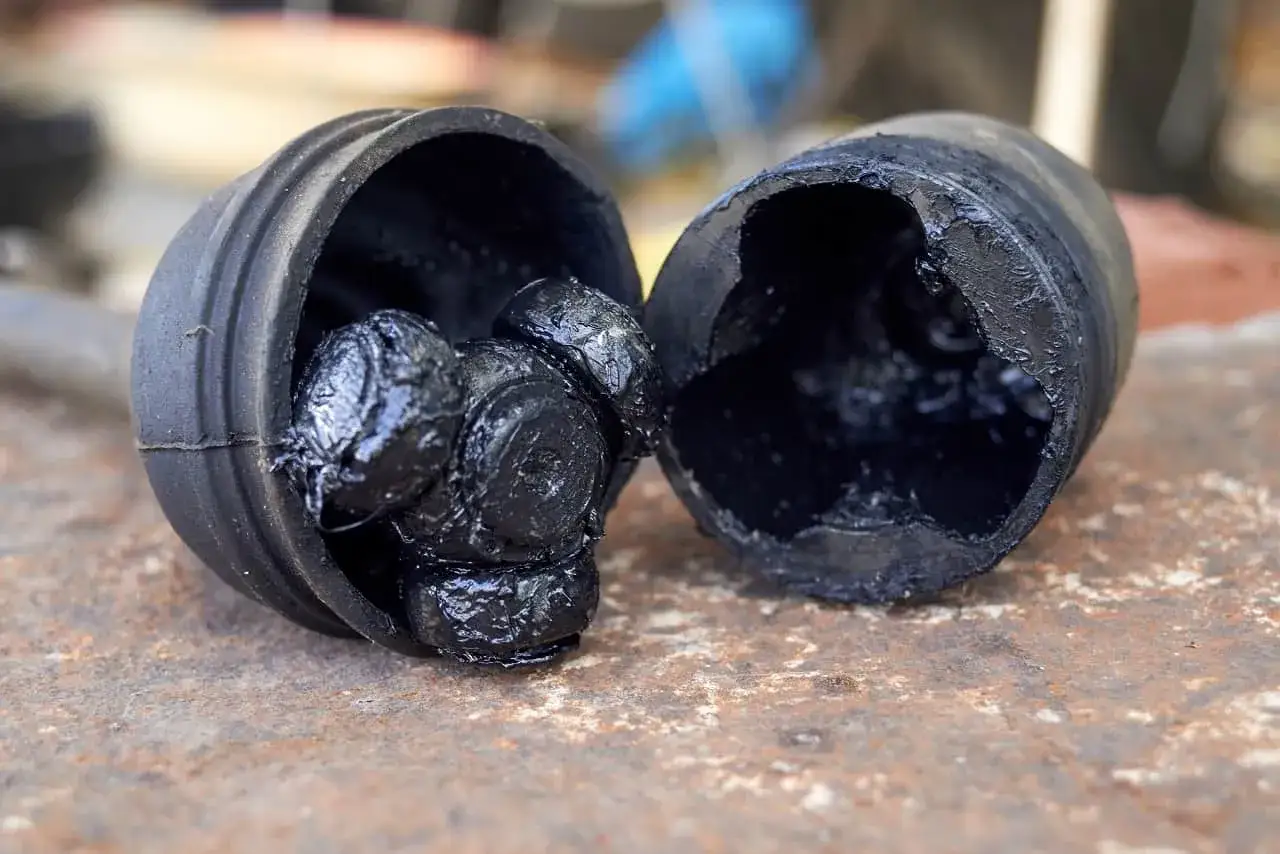

Jak opisuje NTN-SNR, awaria bardzo często zaczyna się od pękniętej osłony, bo po jej uszkodzeniu smar wypłukuje się, a do środka wchodzi brud. I właśnie dlatego nie czekałbym na metaliczny hałas z samego wnętrza elementu - pierwszy sygnał bywa dużo subtelniejszy.
| Objaw | Co zwykle oznacza | Co sprawdzić najpierw |
|---|---|---|
| Cykanie lub chrobotanie przy skręcie | Zużycie bieżni, kulek albo bieżni roboczej w elemencie homokinetycznym | Stan osłony, ilość smaru, luz osiowy |
| Wibracje przy przyspieszaniu | Nierówna praca wału, luz, niewyważenie albo problem w innym elemencie napędu | Wał, podpory, mocowania, krzyżaki, wyważenie |
| Tłusty nalot na feldze, obudowie lub podwoziu | Smar wydostaje się przez nieszczelną manszetę | Osłona, opaski, pęknięcia gumy |
| Stuk przy zmianie obciążenia | Wyraźny luz w przegubie lub na wielowypuście | Test luzu po uniesieniu pojazdu lub maszyny |
Nie diagnozuję jednak po jednym objawie w ciemno. Wibracje potrafi dawać także niewyważony wał, uszkodzona podpora albo geometria zawieszenia, więc sensowna diagnostyka zawsze zaczyna się od oględzin i dopiero potem przechodzi do pomiarów. Jeśli dźwięk pojawia się głównie przy maksymalnym skręcie, podejrzenie pada najpierw na zewnętrzny element półosi; jeśli narasta pod obciążeniem, sprawdzam cały tor napędowy. Taki porządek oszczędza czas i pieniędze.
Gdy objawy są już widoczne, warto przejść od samego rozpoznania do prostej profilaktyki.
Jak dbać o układ, żeby nie skracać jego życia
W codziennej pracy największą różnicę robią podstawy, nie efektowne naprawy. W napędzie wygrywa konsekwencja: kontrola osłon, reagowanie na wyciek smaru i pilnowanie geometrii pracy. To są drobiazgi, ale właśnie one najczęściej decydują o tym, czy element wytrzyma długo, czy zacznie się sypać po pierwszych trudniejszych warunkach.
- Oglądaj osłony i opaski po pracy w błocie, pyle i przy dużym skręcie kół.
- Nie lekceważ małej nieszczelności, bo smar zanieczyszczony piaskiem działa jak pasta ścierna.
- Nie obciążaj układu na maksymalnym skręcie, zwłaszcza gdy ruszasz z miejsca pod dużym momentem.
- Po naprawach zawieszenia i wału sprawdź, czy kąt pracy nadal mieści się w założeniach producenta.
- Nie mieszaj przypadkowych smarów, jeśli nie masz pewności, że są zgodne z wymaganiami danego rozwiązania.
W warunkach warsztatowych lub na budowie jedna uszkodzona osłona potrafi uruchomić cały łańcuch problemów. Najpierw ginie smar, potem pojawia się brud, później luz, a na końcu kosztowna awaria. Jeżeli do tego dochodzi praca w kurzu i przy dużych przeciążeniach, kontrolę trzeba robić częściej niż w zwykłej eksploatacji drogowej. To właśnie dlatego dobór części i sposób wymiany mają tak duże znaczenie.
Jak rozsądnie dobrać i wymienić element
Przy doborze zamiennika nie patrzyłbym tylko na cenę i nazwę katalogową. Najważniejsze są zgodność wymiarów, kąt pracy, liczba frezów, długość robocza i jakość uszczelnienia. Jeśli choć jeden z tych parametrów się nie zgadza, pozorna oszczędność szybko zamienia się w kolejną naprawę.
| Co sprawdzić | Dlaczego to ważne | Na co uważać |
|---|---|---|
| Kąt pracy | Decyduje o tym, czy układ będzie pracował płynnie w pełnym zakresie ruchu | Za mały zapas oznacza szybkie przeciążanie przy skoku zawieszenia lub skręcie |
| Liczba i profil frezów | Musi pasować do piasty, półosi albo wału | Nawet mała różnica uniemożliwi poprawny montaż |
| Długość robocza | Wpływa na kompensację ruchu osiowego | Zbyt krótki lub zbyt długi element wprowadza naprężenia |
| Stan bieżni i luz | Określa, czy wystarczy zestaw naprawczy, czy potrzebny jest cały zespół | Wyraźne wżery, przegrzanie i luz nie znikną po samej wymianie osłony |
| Osłona i smar | Chronią wnętrze przed brudem i utratą smarowania | Tu zaczyna się większość awarii, więc nie warto oszczędzać na jakości |
Jeśli rdzeń ma ślady zużycia, sama manszeta nie uratuje sprawy. Z kolei gdy uszkodzona jest tylko guma, a przegub nie ma luzu ani wżerów, zestaw naprawczy bywa rozsądnym wyjściem. Tę różnicę dobrze widać w praktyce: jedna decyzja oznacza sensowny serwis, druga - odkładanie awarii na kilka tygodni.
Właśnie z tego powodu ostatni krok to nie sama wymiana, lecz sposób, w jaki myślisz o całym napędzie jako o jednym układzie.
Co najbardziej wydłuża życie napędu w codziennej pracy
Jeżeli miałbym wskazać trzy rzeczy, które naprawdę robią różnicę, wybrałbym szczelną osłonę, poprawny montaż i brak przeciążania układu w skrajnych położeniach. To nie są rady efektowne, ale właśnie one najczęściej oddzielają sprzęt pracujący bez przerw od sprzętu, który co chwilę wraca do warsztatu.
- Szczelność - bez niej smar ucieka, a do środka wchodzi pył i wilgoć.
- Geometria - zły kąt pracy przyspiesza zużycie nawet dobrego elementu.
- Kontrola po ciężkiej pracy - po błocie, wodzie i dużym obciążeniu warto zajrzeć pod auto albo maszynę wcześniej niż zwykle.
W napędzie najdroższa bywa nie sama część, lecz szkoda, którą wywołuje jej zaniedbanie: przestój, uszkodzenie wału, problem z piastą albo nieplanowana naprawa w środku sezonu. Dlatego patrzę na ten temat praktycznie - jako na jeden z tych mechanizmów, które pracują w tle, ale mają bezpośredni wpływ na płynność jazdy i niezawodność całej maszyny. Jeśli zadbasz o osłonę, smar i właściwy dobór, cały układ odwdzięczy się spokojną pracą przez długi czas.
