Pręt gwintowany to element, który w budownictwie i montażu instalacji robi więcej, niż sugeruje jego prosty wygląd. W tym artykule wyjaśniam, czym jest norma DIN 976, jak taki łącznik przenosi obciążenie, gdzie sprawdza się najlepiej oraz jak dobrać średnicę, klasę i zabezpieczenie powierzchni, żeby połączenie było trwałe i bezpieczne. Dorzucam też najczęstsze błędy montażowe, bo to one najczęściej decydują o awarii, a nie sam materiał.
Najważniejsze informacje o prętach gwintowanych i ich zastosowaniu
- To stalowy łącznik bez łba, projektowany do pracy w połączeniach śrubowych i podwieszeniach, a nie zwykła „długa śruba”.
- W praktyce spotyka się standardowe długości 1, 2 i 3 m oraz różne średnice zależnie od materiału i przeznaczenia.
- Kluczowy jest mechanizm pracy na rozciąganie i docisku, dlatego nakrętki, podkładki i poprawne osadzenie mają duże znaczenie.
- Dobór klasy wytrzymałości i powłoki antykorozyjnej ma większy wpływ na trwałość niż sama nazwa produktu.
- Najczęstsze zastosowania to podwieszenia instalacji, trasy kablowe, sufity podwieszane, ramy, kotwy chemiczne i połączenia kołnierzowe.

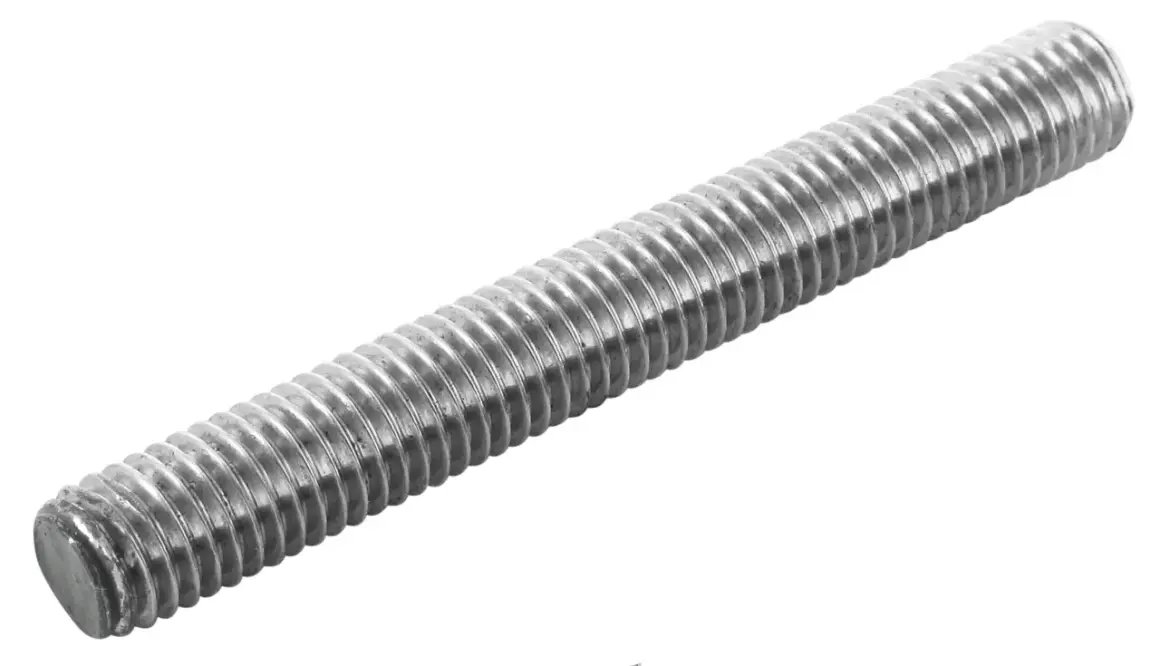

Czym jest pręt gwintowany i co reguluje ta norma
To nie jest po prostu długa śruba bez łba. Taki element jest projektowany jako łącznik, który ma współpracować z nakrętkami, podkładkami i zakotwieniem w podłożu, a nie tylko „wisieć” w otworze. Norma porządkuje tu przede wszystkim wymiary, rodzaj gwintu, tolerancje wykonania i warunki dostawy, dzięki czemu wykonawca wie, z czym realnie ma do czynienia.
| Cecha | Co zwykle spotkasz | Znaczenie praktyczne |
|---|---|---|
| Gwint | Najczęściej metryczny M | Pasuje do typowych nakrętek i osprzętu używanego na budowie. |
| Tolerancja | 6g | Zapewnia współpracę z typowymi połączeniami śrubowymi i ogranicza luzy montażowe. |
| Długość | 1, 2 i 3 m | Ułatwia dopasowanie do podwieszeń, ram i połączeń o różnej grubości. |
| Materiał | Stal węglowa, stal nierdzewna, metale nieżelazne | Wpływa na wytrzymałość, odporność na korozję i zakres zastosowań. |
| Zakres średnic | Od M3 do M64 w stali węglowej, od M4 do M36 w nierdzewnej | Im większa średnica, tym większy potencjał nośny i większe wymagania montażowe. |
Na rynku spotyka się także warianty z gwintem lewym, drobnozwojnym, trapezowym albo calowym, ale w typowym budownictwie najczęściej chodzi o wersję metryczną. W praktyce ten element można też traktować jako zamiennik śruby dwustronnej wtedy, gdy potrzebna jest niestandardowa długość trzpienia. Kiedy to już jasne, łatwiej zrozumieć, dlaczego sposób pracy takiego łącznika jest ważniejszy niż sam jego wygląd.
Jak działa mechanizm połączenia na pręcie gwintowanym
Najważniejsza zasada jest prosta: po dokręceniu nakrętki pręt zaczyna pracować w rozciąganiu, a połączone elementy są ściskane do siebie. To właśnie ten docisk, a nie sama obecność gwintu, tworzy stabilne połączenie. Gwint zamienia moment obrotowy na kontrolowaną siłę osiową i dzięki temu można precyzyjnie ustawić pozycję elementu.
- Rozciąganie osiowe sprawdza się najlepiej, bo stal bardzo dobrze znosi obciążenia wzdłużne.
- Tarcie między elementami pomaga utrzymać połączenie, gdy docisk jest odpowiednio duży.
- Podkładka rozkłada nacisk i chroni miększe podłoże przed wgnieceniem.
- Zakotwienie w betonie lub murze przenosi siły z pręta na podłoże, często przez żywicę, tuleję lub element osadzający.
- Dobra długość zazębienia gwintu daje nakrętce pewny chwyt i ogranicza ryzyko uszkodzenia połączenia.

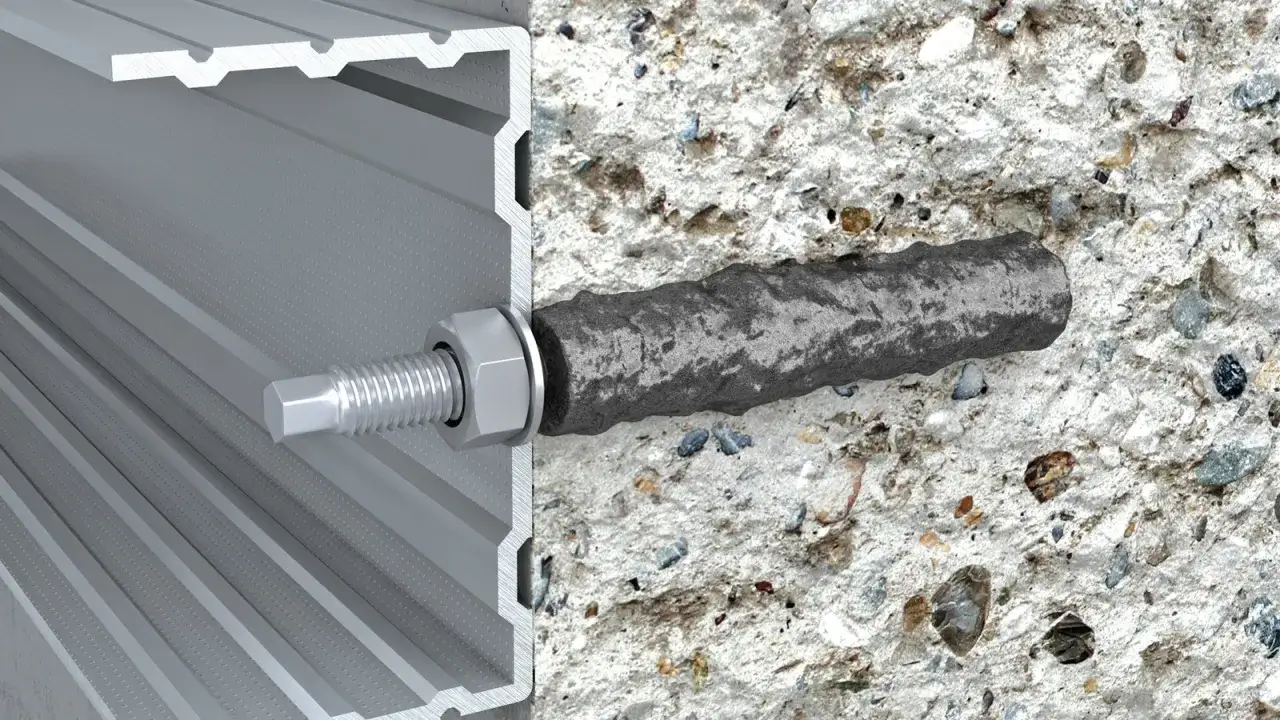

W kotwach chemicznych działa to jeszcze ciekawiej: pręt nie rozpycha podłoża jak klasyczna kotwa mechaniczna, tylko współpracuje z żywicą, która po związaniu wypełnia otwór i przenosi obciążenie na większą powierzchnię. To dobry przykład tego, że sam pręt jest tylko jednym z elementów większego mechanizmu. W praktyce oznacza to jedno: jeśli łącznik jest prosty, dobrze docięty i osadzony w poprawnym systemie, połączenie pracuje przewidywalnie; jeśli zacznie się go wyginać albo luzować, cała logika tego układu przestaje działać. To prowadzi prosto do pytania, gdzie taki element rzeczywiście daje przewagę na budowie.
Gdzie sprawdza się najlepiej w praktyce
Najczęściej widzę go tam, gdzie trzeba utrzymać element w osi i jednocześnie dać monterowi możliwość regulacji wysokości lub odległości. To dlatego taki łącznik tak dobrze odnajduje się w instalacjach, podwieszeniach i połączeniach, które wymagają powtarzalności.
| Zastosowanie | Dlaczego działa dobrze | Na co uważać |
|---|---|---|
| Sufity podwieszane i podwieszenia instalacji | Ułatwia precyzyjne ustawienie poziomu i prostą regulację wysokości. | Trzeba pilnować pionu, długości i zabezpieczenia przed luzowaniem. |
| Trasy kablowe, wentylacja i klimatyzacja | Przenosi obciążenie osiowo i dobrze współpracuje z uchwytami oraz wieszakami. | Liczy się odporność na drgania i odpowiednia powłoka antykorozyjna. |
| Rurociągi i połączenia kołnierzowe | Może zastąpić śrubę dwustronną przy nietypowej długości trzpienia. | Trzeba dobrać zgodne nakrętki i osprzęt, żeby nie osłabić połączenia. |
| Ramy, kształtowniki i elementy montażowe | Pozwala połączyć elementy oddalone od siebie bez utraty kontroli nad dociskiem. | Nie powinien pracować jak przypadkowy element zginany. |
| Kotwy chemiczne w betonie i murze | Łączy się z żywicą i tworzy mocne zakotwienie o dużej stabilności. | Kluczowe są czystość otworu, czas wiązania i właściwy system montażowy. |
W tych zastosowaniach liczy się nie tylko nośność, ale też łatwość korekty i przewidywalność montażu. Gdy już wiadomo, gdzie taki element pracuje, pozostaje dobrać jego wariant pod warunki, a tu zaczynają się prawdziwe różnice.
Jak dobrać średnicę, klasę i powłokę bez zgadywania
Ja zwykle zaczynam od trzech pytań: jakie obciążenie ma przejąć połączenie, czy element będzie pracował wewnątrz czy na zewnątrz, i czy w grę wchodzi wilgoć, chemia albo drgania. Dopiero potem patrzę na średnicę, klasę wytrzymałości i zabezpieczenie powierzchni, bo dopiero ten zestaw mówi, czy pręt naprawdę pasuje do zadania.
| Co dobrać | Praktyczna wskazówka | Kiedy to ma sens |
|---|---|---|
| Średnica M6-M10 | Do lekkich podwieszeń, tras kablowych i drobnych montażów. | Gdy obciążenie jest umiarkowane, a regulacja ma być szybka. |
| Średnica M12-M16 | Do cięższych instalacji, wsporników i części połączeń konstrukcyjnych. | Gdy połączenie ma większy zapas nośności i stabilności. |
| Większe średnice | Do połączeń projektowych, dużych sił i nietypowych złączy. | Gdy decyzję powinien potwierdzić projekt lub dokumentacja techniczna. |
| Klasa 4.8 lub 5.8 | Do standardowych zastosowań w mniej wymagających układach. | Gdy nie ma wysokich obciążeń ani szczególnych wymagań dynamicznych. |
| Klasa 8.8 | Gdy połączenie ma pracować z większym zapasem wytrzymałości. | Do mocniejszych instalacji i bardziej wymagających połączeń. |
| Klasa 10.9 lub 12.9 | Tylko wtedy, gdy projekt i dokumentacja wyraźnie to przewidują. | Przy zadaniach o wysokich wymaganiach mechanicznych. |
| Powłoka galwaniczna | Dobra do wnętrz i lżejszego środowiska korozyjnego. | Gdy ważny jest wygląd i podstawowa ochrona antykorozyjna. |
| Ocynk ogniowy | Lepszy na zewnątrz, w wilgoci i w bardziej wymagających warunkach. | Gdy trwałość powłoki ma większe znaczenie niż idealnie gładka powierzchnia. |
| Stal nierdzewna A2 lub A4 | Wybór wtedy, gdy korozja jest ważniejsza niż maksymalna nośność stalowego elementu. | A4 lepiej znosi trudniejsze środowiska niż A2. |
Praktyczna uwaga: przy klasach wysokiej wytrzymałości i cynkowaniu trzeba sprawdzić zgodność z dokumentacją producenta. W takich połączeniach nie liczy się tylko odporność na korozję, ale też to, czy proces zabezpieczenia nie obniża bezpieczeństwa materiału. Słowem: dobry wybór zaczyna się od środowiska pracy, a nie od samej ceny.
Wybór jest ważny, ale równie łatwo można go zepsuć na etapie montażu. I właśnie tam pojawia się większość problemów, których potem nie da się już naprawić bez demontażu.
Montaż, który naprawdę trzyma, i błędy, które szybko to psują
Nawet dobry pręt przestaje spełniać swoją rolę, jeśli montaż jest zrobiony niedbale. W praktyce najwięcej problemów widzę nie w samym materiale, ale w przycinaniu, złym osadzeniu, braku podkładek albo w przekonaniu, że każde połączenie można po prostu „dokręcić mocniej”.
- Dobierz odpowiednią długość i zostaw zapas na nakrętki, podkładki oraz regulację.
- Przy cięciu zabezpiecz gwint i po cięciu usuń zadziory, żeby nakrętka wchodziła płynnie.
- W systemach z kotwą chemiczną oczyść otwór i uszanuj czas wiązania żywicy.
- Stosuj podkładki tam, gdzie materiał jest miękki albo połączenie ma przenosić większy docisk.
- Jeśli pojawiają się drgania, przewiduj zabezpieczenie przed samoodkręceniem.
- Użycie pręta jako elementu zginanego zamiast osiowego.
- Mieszanie klas wytrzymałości i niepasujących nakrętek.
- Zostawienie uszkodzonego gwintu po cięciu lub transporcie.
- Zastosowanie zbyt słabej powłoki w środowisku wilgotnym albo na zewnątrz.
- Brak kontroli pionu i osi przy podwieszeniach oraz prowadzeniu instalacji.
To właśnie te błędy najczęściej sprawiają, że po kilku tygodniach instalacja zaczyna pracować, skrzypieć albo wymagać poprawek. Gdy te rzeczy są pod kontrolą, zostaje jeszcze ostatni krok: sprawdzić, czy kupowany wariant rzeczywiście pasuje do zadania, zanim materiał trafi na budowę.
Co sprawdzić przed zamówieniem, żeby nie poprawiać montażu
Przed zakupem zawsze robię krótką checklistę, bo to oszczędza więcej czasu niż późniejsze poprawki. Wystarczy kilka minut, żeby uniknąć sytuacji, w której dobry materiał nie pasuje do reszty systemu.
- Czy potrzebujesz wersji ze stali węglowej, nierdzewnej czy z dodatkową ochroną antykorozyjną.
- Czy średnica i klasa wytrzymałości odpowiadają rzeczywistemu obciążeniu, a nie tylko ocenie „na oko”.
- Czy długość pozwoli na pełne zazębienie nakrętek i swobodną regulację po montażu.
- Czy gwint i osprzęt są ze sobą zgodne, zwłaszcza przy nietypowych rozwiązaniach.
- Czy warunki pracy obejmują wilgoć, drgania, temperaturę albo kontakt z chemią.
- Czy masz komplet: pręt, nakrętki, podkładki i ewentualne zabezpieczenie przed luzowaniem.
Jeśli projekt jest prosty, często wystarczy standardowy wariant w stali węglowej i odpowiedniej powłoce. Jeśli jednak połączenie ma pracować na zewnątrz, w wilgoci albo w układzie nośnym, ja zawsze wybieram bezpieczniej i sprawdzam dokumentację, zamiast liczyć na „uniwersalne” rozwiązanie. To właśnie ten etap najczęściej przesądza, czy montaż będzie spokojny, czy wróci do poprawki po pierwszym sezonie.
