Opór w obwodzie decyduje o tym, ile prądu popłynie, jak mocno nagrzeje się przewód i czy element elektroniczny będzie działał stabilnie. W praktyce rezystancja elektryczna mówi, jak mocno element przeciwdziała przepływowi prądu, a jej zrozumienie oszczędza błędów przy doborze kabli, rezystorów i połączeń. Poniżej wyjaśniam, od czego zależy, jak ją policzyć, jak zmierzyć i kiedy wynik pomiaru bywa mylący.
Najważniejsze informacje o oporze, które naprawdę przydają się w praktyce
- Opór elektryczny mówi, jak silnie element ogranicza przepływ prądu w obwodzie.
- Podstawowy związek opisuje prawo Ohma: R = U / I.
- Na opór wpływają przede wszystkim materiał, długość przewodnika, przekrój i temperatura.
- W instalacjach budynkowych duże znaczenie ma też jakość połączeń i stan zacisków.
- Pomiar multimetrem ma sens tylko wtedy, gdy badany element jest odpowiednio odłączony od układu.
- W AC i w układach z elementami reakcyjnymi sam opór nie opisuje wszystkiego, bo dochodzi jeszcze impedancja.
Czym jest opór elektryczny i co naprawdę opisuje
Najprościej mówiąc, opór to miara tego, jak trudno prądowi przepłynąć przez dany element. Im większy opór, tym mniejszy prąd popłynie przy tym samym napięciu. Dlatego cienki, długi przewód zachowuje się inaczej niż krótki i gruby, a rezystor w układzie nie jest przypadkiem, tylko świadomie dobranym elementem.
Ja przy takich tematach zaczynam od rozróżnienia dwóch rzeczy: samego materiału i konkretnego elementu. Materiał ma swoje właściwości, ale końcowy opór zależy też od geometrii przewodnika, temperatury i jakości styków. Jednostką jest om, oznaczany symbolem Ω.
Podstawowy wzór wygląda tak: R = U / I, czyli opór jest ilorazem napięcia i natężenia. Jeśli napięcie pozostaje stałe, wzrost oporu oznacza spadek prądu. To właśnie dlatego przy słabym zasilaniu długi przewód albo kiepskie złącze potrafią psuć działanie całego układu. Z tego wynika też, od czego opór zależy w praktyce.
Od czego zależy wartość oporu w praktyce
W codziennej pracy elektryka, instalatora albo elektronika najczęściej liczą się cztery czynniki: materiał, długość, przekrój i temperatura. Dodatkowo dochodzą połączenia, bo nawet dobry przewód może stracić sens, jeśli zacisk jest utleniony, luźny albo zabrudzony.
| Czynnik | Jak wpływa na opór | Co to oznacza w praktyce |
|---|---|---|
| Materiał | Różne materiały przewodzą prąd z różną łatwością | Miedź przewodzi lepiej niż stal, więc jest popularna w instalacjach |
| Długość przewodnika | Im dłuższa droga, tym większy opór | Długi odcinek kabla może powodować spadek napięcia |
| Przekrój | Większy przekrój zwykle zmniejsza opór | Grubszy przewód lepiej znosi większe obciążenie |
| Temperatura | W metalach opór zazwyczaj rośnie wraz z temperaturą | Nagrzany przewód lub element może działać gorzej niż na zimno |
| Połączenia i styki | Luźny lub zaśniedziały kontakt dokłada własny opór | Grzejące się zaciski są częstym źródłem usterek |
W praktyce miedź jest tak ceniona dlatego, że ma bardzo mały opór właściwy, a więc dobrze nadaje się do przewodów zasilających. Aluminium też bywa stosowane, ale wymaga większej uwagi przy doborze przekroju i połączeń. W instalacjach budowlanych właśnie ten zestaw zależności najczęściej decyduje o tym, czy układ działa bezpiecznie i bez strat. Skoro wiadomo, co wpływa na opór, warto zobaczyć, jak go policzyć bez mieszania pojęć.
Jak obliczyć opór i nie pomylić go z rezystywnością
Tu najczęściej pojawia się zamieszanie. Opór dotyczy konkretnego przewodu albo elementu, a rezystywność opisuje sam materiał. Dla przewodnika o stałym przekroju korzysta się ze wzoru R = ρ × l / A, gdzie ρ to rezystywność, l to długość, a A to pole przekroju poprzecznego.
Ten wzór daje bardzo praktyczną intuicję. Jeśli zwiększam długość przewodu dwukrotnie, opór rośnie dwukrotnie. Jeśli podwajam przekrój, opór spada mniej więcej o połowę. To właśnie dlatego długi i cienki przewód jest gorszym wyborem do większych obciążeń niż krótszy i grubszy.
Przy miedzi warto zapamiętać jedną liczbę orientacyjną: jej rezystywność jest rzędu 1,7 × 10-8 Ω·m. Wartość zmienia się z temperaturą i czystością materiału, więc traktuję ją jako punkt odniesienia, a nie świętość. Dla użytkownika ważniejsze jest coś innego: w realnym układzie opór przewodu, złącza i odbiornika sumują się w jeden praktyczny problem.
W instalacjach robi to dużą różnicę. Przy małym obciążeniu dodatkowy opór może być niezauważalny, ale przy większym prądzie pojawia się spadek napięcia i grzanie. Dlatego na budowie albo w rozdzielni nie patrzę wyłącznie na sam przewód, tylko na cały tor prądowy. To prowadzi do pytania, jak ten opór sprawdzić w praktyce.

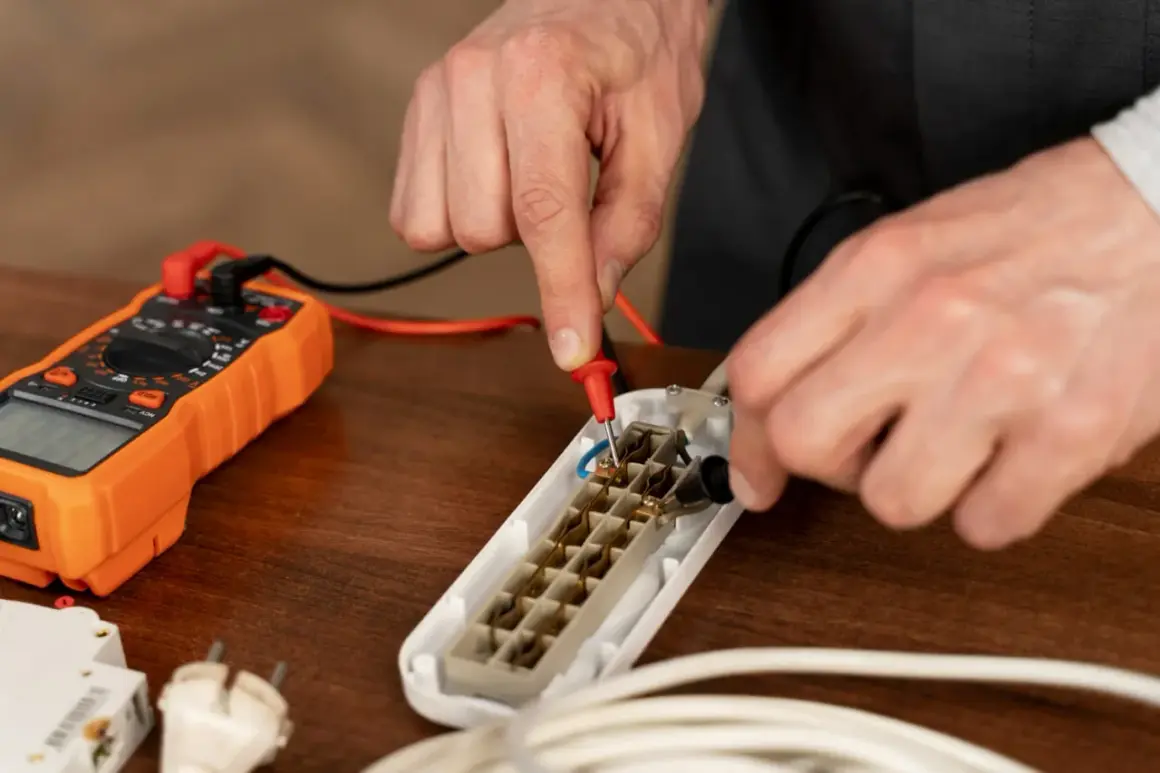

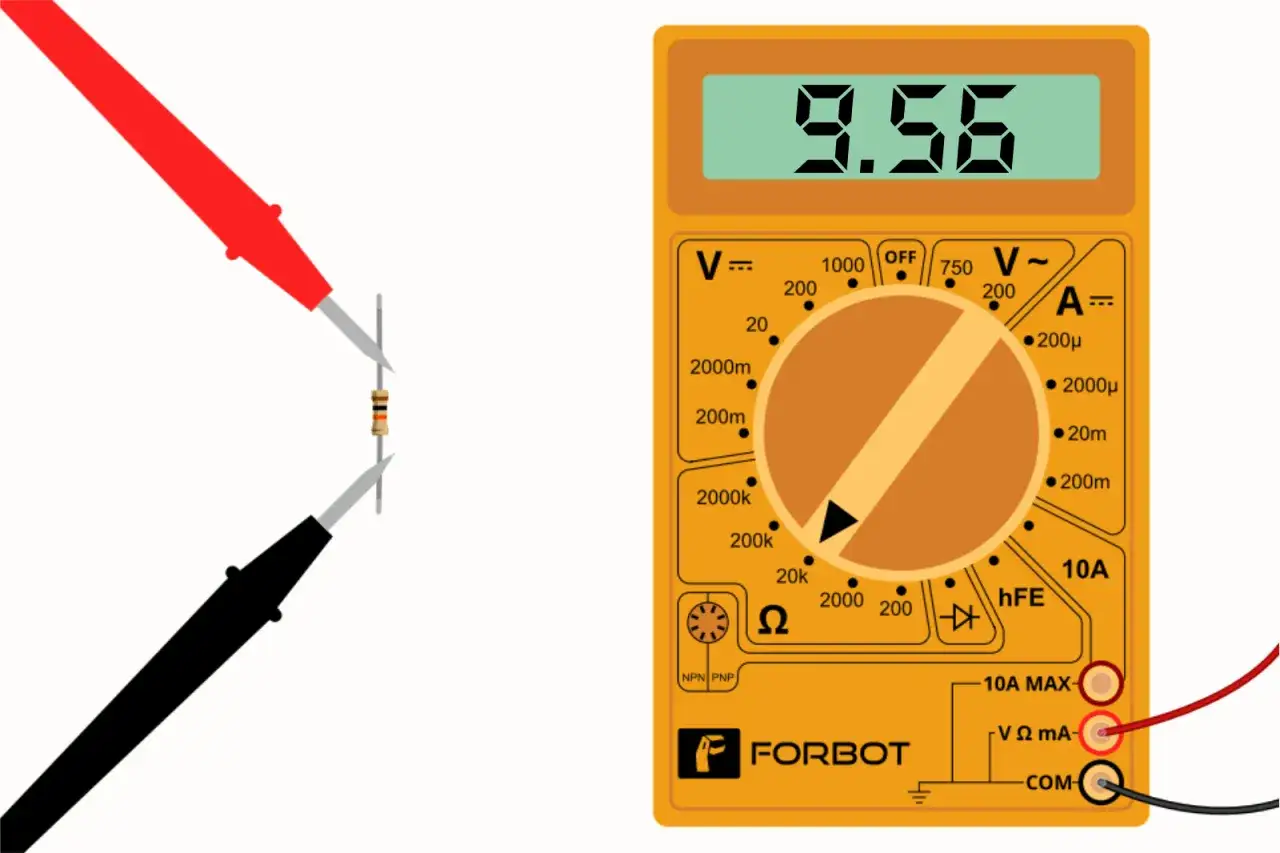

Jak mierzyć opór multimetrem bez typowych pomyłek
Pomiar jest prosty tylko wtedy, gdy badany element jest odłączony od reszty układu. Jeśli mierzę coś „w obwodzie”, równoległe gałęzie potrafią całkowicie zafałszować wynik. Najpierw odłączam zasilanie, a w układach z kondensatorami upewniam się, że nie ma w nich zgromadzonego ładunku.
- Ustawiam multimetr na pomiar oporu, zwykle oznaczony symbolem Ω.
- Sprawdzam, czy przewody pomiarowe mają dobry kontakt i czy zakres jest odpowiedni.
- Dotykam sondami końców badanego elementu, najlepiej pewnie i bez luzu.
- Odczytuję wynik dopiero po ustabilizowaniu się wskazania.
- Jeśli miernik pokazuje bardzo małą wartość albo „OL”, sprawdzam zakres i stan połączeń.
Warto też pamiętać, że tryb ciągłości obwodu nie jest tym samym co dokładny pomiar oporu. Sygnał dźwiękowy mówi tylko, że obwód jest zamknięty albo ma bardzo małą rezystancję, ale nie zastępuje rzeczywistego odczytu. Przy diagnozowaniu drobnych usterek to ważna różnica, bo czasem przewód „piszczy”, a i tak ma zły styk pod obciążeniem.
Jeśli pomiar dotyczy bardzo małych oporów, znaczenie ma nawet sam styk sond z końcówką przewodu. Wtedy wynik potrafi pływać o ułamki oma, co nie wygląda groźnie, ale przy większym prądzie przekłada się na ciepło i stratę energii. Dalej najważniejsze jest już to, jak opór zachowuje się w konkretnych układach.
Jak opór zachowuje się w instalacjach i elektronice
W praktyce interesują mnie głównie dwa układy: połączenie szeregowe i równoległe. W szeregu opory się dodają, więc każdy kolejny element zwiększa łączny opór obwodu. W układzie równoległym sytuacja wygląda odwrotnie: opór zastępczy maleje, bo prąd dostaje kilka dróg przepływu.
| Układ | Jak liczyć | Co z tego wynika |
|---|---|---|
| Szeregowy | Opory się sumują | Prąd maleje, a każdy dodatkowy element bardziej ogranicza układ |
| Równoległy | Opór zastępczy jest mniejszy od najmniejszej gałęzi | Układ łatwiej przewodzi prąd, ale obciążenie rozkłada się między gałęzie |
To ma bezpośrednie przełożenie na budownictwo i automatykę budynkową. W przewodach zasilających większy opór oznacza straty mocy i spadek napięcia. W rezystorach efekt jest pożądany, bo służy do ograniczania prądu, dzielenia napięcia albo ustawiania punktu pracy układu. W grzałkach opór zamienia energię elektryczną w ciepło, więc jest dokładnie tym, czego oczekujemy.
Warto pamiętać o wzorze P = I2 × R. Nawet niewielki wzrost oporu przy dużym prądzie daje zauważalne grzanie, bo moc strat rośnie z kwadratem natężenia. Z tego powodu luźny zacisk albo zbyt cienki przewód potrafi być groźniejszy niż sugeruje sam pomiar omomierzem. Z takimi przypadkami łączy się jeszcze jeden temat: błędy interpretacji.
Najczęstsze błędy przy ocenie oporu i kiedy wynik nie mówi wszystkiego
Najczęstszy błąd to traktowanie pomiaru jak gotowej odpowiedzi bez kontekstu. Sam odczyt z miernika nie mówi jeszcze, czy układ jest zdrowy, bo znaczenie ma temperatura, obciążenie, sposób podłączenia i rodzaj badanego elementu. Ja zawsze sprawdzam, czy wynik ma sens w danej sytuacji, a nie tylko czy wygląda „ładnie” na ekranie.
- Pomiar w układzie - równoległe ścieżki potrafią zaniżyć lub zawyżyć odczyt.
- Pomijanie temperatury - rozgrzany przewodnik może mieć inny opór niż zimny.
- Mylne oczekiwanie wobec półprzewodników - dioda, tranzystor czy układ scalony nie zachowują się jak zwykły rezystor.
- Ignorowanie styków - słabe połączenie często daje większy problem niż sam kabel.
- Mylenie oporu z impedancją - w układach AC z kondensatorami i cewkami liczy się więcej niż sam opór.
To ostatnie rozróżnienie jest szczególnie ważne w elektronice i automatyce. Impedancja uwzględnia nie tylko opór, ale też wpływ elementów pojemnościowych i indukcyjnych, więc przy prądzie przemiennym zwykły omomierz nie pokaże pełnego obrazu. Jeśli ktoś oczekuje „jednej liczby” dla całego układu, zwykle upraszcza temat bardziej, niż pozwala praktyka.
W instalacjach budynkowych równie częstym problemem jest mylenie dobrego pomiaru ciągłości z dobrym stanem pracy pod obciążeniem. Przewód może mieć poprawną ciągłość, a mimo to grzać się na złączu, tracić napięcie albo działać niestabilnie. Z tego powodu przy diagnozie patrzę nie tylko na wartość oporu, lecz także na objawy eksploatacyjne.
Co sprawdzam, gdy opór zaczyna psuć pracę układu
Gdy urządzenie działa gorzej niż powinno, zwykle zaczynam od prostych pytań: czy przewód nie jest za długi, czy przekrój jest wystarczający, czy zaciski są czyste i dociśnięte, oraz czy element nie pracuje w wyższej temperaturze niż zakładano. To są banalne rzeczy, ale właśnie one najczęściej robią największą różnicę.
- Sprawdzam długość trasy przewodu i porównuję ją z dopuszczalnym spadkiem napięcia.
- Oglądam styki, złączki i zaciski pod kątem luzu, utlenienia i śladów grzania.
- Weryfikuję przekrój przewodu względem realnego obciążenia, a nie tylko katalogowej mocy odbiornika.
- Porównuję odczyt na zimnym i rozgrzanym układzie, bo różnica bywa bardzo wymowna.
- Jeśli układ jest zasilany prądem przemiennym, biorę pod uwagę także elementy pojemnościowe i indukcyjne.
W praktyce najbardziej podejrzane są połączenia, nie sam przewód. Jeśli zacisk się grzeje, często widać to szybciej niż na mierniku: izolacja ciemnieje, pojawia się zapach przegrzania albo spada napięcie na odbiorniku. Taki sygnał traktuję jako ostrzeżenie, a nie kosmetyczną niedogodność.
Jeśli układ pracuje poprawnie tylko na stole, a po montażu w budynku zaczyna się grzać lub tracić napięcie, zwykle winne są długość przewodu, zaciski albo temperatura pracy. W takich przypadkach szybciej działa spokojna diagnostyka po kolei niż wymiana elementów na chybił trafił.
