Żeby zrozumieć, co to jest kondensator, warto wyjść od prostego obrazu: to element, który potrafi chwilowo zgromadzić ładunek i oddać go wtedy, gdy układ tego potrzebuje. W praktyce odpowiada za stabilizację napięcia, filtrację zakłóceń i wiele drobnych zadań, bez których elektronika i automatyka budowlana działają gorzej niż powinny. Poniżej wyjaśniam jego zasadę działania, najważniejsze typy i to, jak dobrać właściwy zamiennik bez kosztownych pomyłek.
Kondensator porządkuje energię tam, gdzie układ potrzebuje stabilności
- Składa się z dwóch przewodzących okładek oddzielonych dielektrykiem, czyli izolatorem.
- Magazynuje energię w polu elektrycznym, a nie w formie „zapasowego prądu” jak bateria.
- Najczęściej służy do filtrowania, wygładzania zasilania, odsprzęgania i uruchamiania silników jednofazowych.
- Najważniejsze parametry to pojemność, napięcie pracy, polaryzacja, ESR i temperatura.
- Dobry zamiennik musi pasować nie tylko wartością, ale też typem i warunkami pracy.
Jak kondensator magazynuje i oddaje energię
Najprostszy kondensator tworzą dwie przewodzące okładki rozdzielone materiałem izolacyjnym. Ten izolator nazywa się dielektrykiem i to właśnie on sprawia, że element może gromadzić ładunek zamiast po prostu przewodzić prąd. W praktyce spotyka się kondensatory od bardzo małych wartości liczonych w pikofaradach, przez nanofarady i mikrofarady, aż po konstrukcje o pojemności liczonej w faradach.
Z czego składa się ten element
W uproszczeniu kondensator przypomina dwa przewodniki ustawione blisko siebie, ale odseparowane warstwą izolującą. Im większa powierzchnia okładek, im mniejsza odległość między nimi i im lepszy dielektryk, tym większa pojemność. To dlatego w praktyce tak duże znaczenie mają nie tylko sama wartość w mikrofaradach, ale też konstrukcja i materiał wykonania.
Przeczytaj również: Przewód gumowy warsztatowy H05RR-F - Jak wybrać i uniknąć błędów?
Co dzieje się przy ładowaniu i rozładowaniu
Gdy podłączam kondensator do źródła napięcia, jedna okładka gromadzi ładunek dodatni, a druga ujemny. W efekcie w dielektryku powstaje pole elektryczne, czyli obszar przechowywania energii. Dla prądu stałego po pełnym naładowaniu taki element zachowuje się jak przerwa, a dla prądu zmiennego przepuszcza składowe zależne od częstotliwości - im wyższa częstotliwość, tym mniejsza jego impedancja, czyli opór w obwodach prądu zmiennego.
W praktyce często korzysta się z zależności C = Q/U, czyli pojemność rośnie wraz z ilością zgromadzonego ładunku i maleje, gdy rośnie napięcie. W układach z rezystorem ważny jest też czas ładowania oznaczany jako τ = R × C - im większe R albo C, tym wolniej kondensator się ładuje i rozładowuje. To właśnie ta cecha sprawia, że potrafi wygładzić chwilowy spadek napięcia, ale nie zastąpi baterii.
Ta zasada brzmi prosto, ale dopiero w konkretnych zastosowaniach widać, jak dużo zależy od typu elementu i warunków pracy.
Gdzie spotykam go w instalacjach i urządzeniach budynkowych
W budynkach, na placu budowy i w warsztacie kondensator pojawia się tam, gdzie trzeba uspokoić zasilanie, uruchomić silnik albo odfiltrować zakłócenia. Nie jest to detal „od wszystkiego”, tylko element dobrany do konkretnego zadania.
- Zasilacze i sterowniki LED - wygładzają tętnienia po prostowaniu i stabilizują napięcie, dzięki czemu światło mniej miga.
- Automatyka i sterowanie - pracują w centralach alarmowych, sterownikach bram, domofonach i modułach PLC jako elementy odsprzęgające i filtrujące.
- Silniki jednofazowe - pomagają w rozruchu albo w pracy ciągłej wentylatorów, pomp, sprężarek i mieszarek.
- Elektronarzędzia i zasilacze impulsowe - tłumią piki napięcia i poprawiają odporność układu na zakłócenia.
- Układy podtrzymania - pozwalają zachować ustawienia lub dokończyć krótki cykl po zaniku zasilania.
Właśnie dlatego ten sam symbol na schemacie może oznaczać element o zupełnie innym znaczeniu praktycznym. Po zastosowaniu rozpoznaję też, jaki typ będzie najlepszy do danego zadania.
Rodzaje kondensatorów i ich mocne strony
Nie ma jednego uniwersalnego modelu. Ja patrzę najpierw na zadanie, a dopiero potem na pojemność, bo to właśnie zastosowanie decyduje, czy lepszy będzie ceramiczny MLCC, elektrolit, folia czy superkondensator.
| Typ | Najważniejsze cechy | Gdzie sprawdza się najlepiej | Na co uważać |
|---|---|---|---|
| Ceramiczny MLCC | Bardzo mały, szybki, niski ESR i ESL, zwykle od pF do dziesiątek µF | Odsprzęganie przy układach scalonych, filtry, szybkie układy cyfrowe | Pojemność może spadać pod wpływem napięcia i temperatury, element jest też kruchy mechanicznie |
| Aluminiowy elektrolityczny | Duża pojemność w rozsądnej obudowie, zwykle od części µF do tysięcy µF | Wygładzanie zasilaczy, magazyn energii, obwody o większym poborze prądu | Ma polaryzację, nie lubi wysokiej temperatury i źle znosi odwrotne podłączenie |

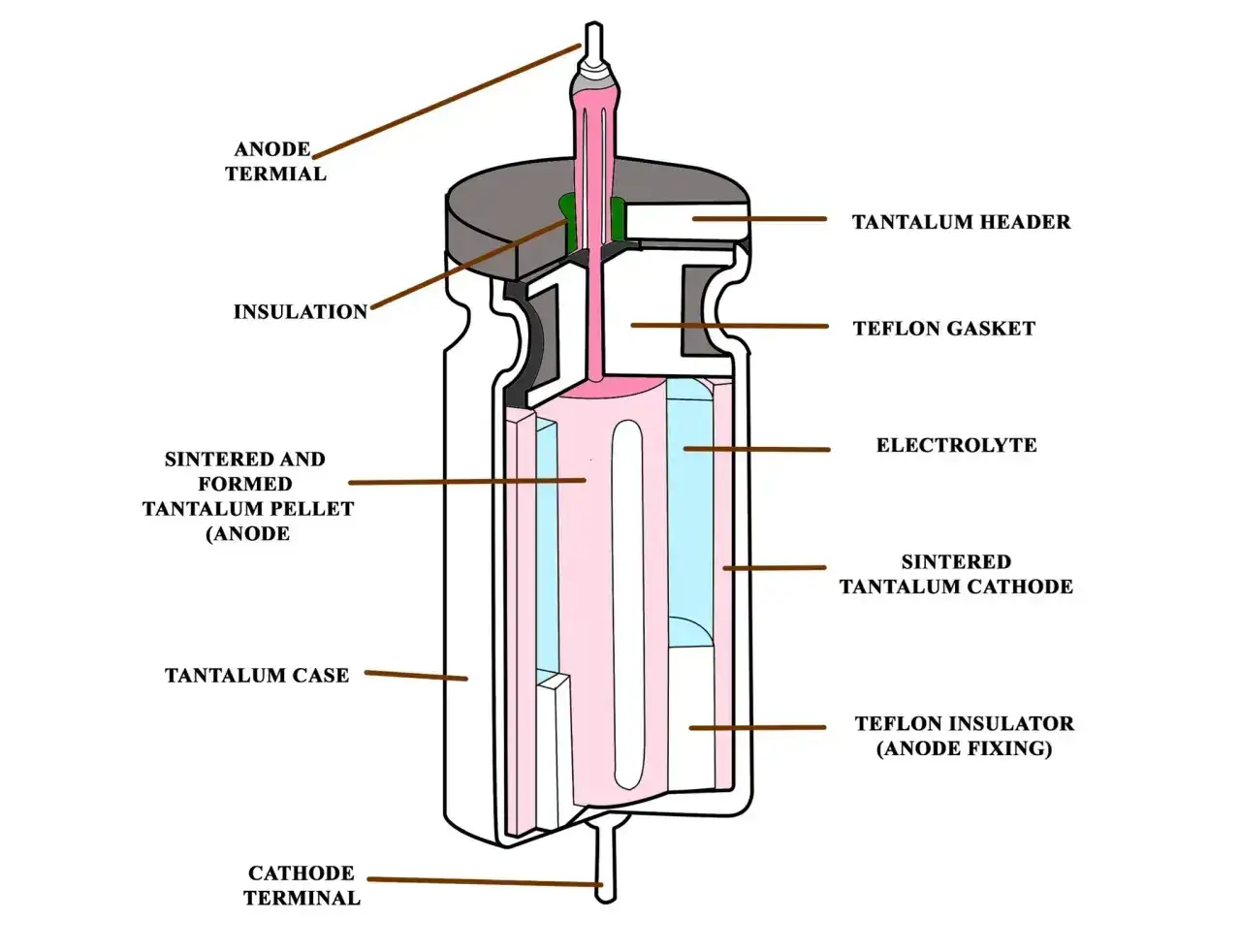

| Tantalowy | Mały, dość stabilny, wygodny tam, gdzie brakuje miejsca | Kompaktowa elektronika, układy o ograniczonej przestrzeni na płytce | Jest wrażliwy na przepięcia i błędną polaryzację |
| Foliowy, w tym silnikowy | Dobrze pracuje z AC, trwały, nadaje się do większych napięć | Wentylatory, pompy, sprężarki, silniki jednofazowe, układy przeciwzakłóceniowe | Zwykle jest większy i droższy niż elektrolit o podobnej pojemności |
| Superkondensator | Bardzo duża pojemność, od ułamków farada do tysięcy faradów | Podtrzymanie pamięci, krótkie backupy energii, układy awaryjne | Pracuje przy stosunkowo niskim napięciu i nie zastępuje zwykłej baterii 1:1 |
W praktyce ceramiczne elementy wybieram do szybkiego odsprzęgania, elektrolity do „bufora” zasilania, a foliowe tam, gdzie liczy się praca na prądzie przemiennym i dłuższa żywotność. To rozróżnienie jest ważniejsze niż sama nazwa katalogowa, bo błędny typ potrafi działać pozornie poprawnie, a potem szybko się poddać.
Skoro typy już się różnią, czas przejść do doboru parametrów, bo to właśnie one najczęściej decydują o tym, czy naprawa się uda.
Jak dobrać właściwy model do zadania
Dobór zaczynam od pięciu parametrów: pojemności, napięcia pracy, polaryzacji, ESR i temperatury. Jeśli choć jeden z nich się nie zgadza, kondensator może działać pozornie poprawnie, a po kilku godzinach albo tygodniach wrócić problem.
| Parametr | Co oznacza | Skutek złego doboru |
|---|---|---|
| Pojemność | Ile ładunku element może zgromadzić i jak mocno wygładzi zasilanie | Zbyt mała pojemność daje większe tętnienia, zbyt duża może wydłużyć start i zwiększyć prąd ładowania |
| Napięcie pracy | Najwyższe bezpieczne napięcie, przy którym element ma pracować | Zbyt niski zapas prowadzi do przegrzewania, przebicia i szybkiej awarii |
| Polaryzacja | Informacja, czy element musi być podłączony w konkretnym kierunku | Odwrotne podłączenie może zniszczyć kondensator, a w skrajnym przypadku uszkodzić cały układ |
| ESR | Równoważna rezystancja szeregowa, czyli strata energii wewnątrz elementu | Zbyt wysokie ESR oznacza grzanie, gorsze filtrowanie i słabszą pracę w zasilaczach impulsowych |
| Temperatura i trwałość | Warunki, w których element zachowuje parametry przez dłuższy czas | Wysoka temperatura wyraźnie skraca żywotność, szczególnie w elektrolitach |
Gdy wybieram zamiennik, trzymam się prostej reguły: pojemność taka sama albo bardzo zbliżona, napięcie pracy równe lub wyższe, typ zgodny z aplikacją, a temperatura i rozmiar przynajmniej nie gorsze od oryginału. W zasilaczach impulsowych i układach o większych prądach tętnień zwracam też uwagę na ESR, bo to on często decyduje o tym, czy naprawa rzeczywiście wytrzyma próbę czasu.
- Połączenie równoległe zwiększa pojemność.
- Połączenie szeregowe podnosi dopuszczalne napięcie, ale wymaga wyrównania napięć.
To prowadzi do kolejnej praktycznej kwestii: nawet poprawnie dobrany element można zniszczyć przez typowe błędy montażowe.
Najczęstsze błędy przy wymianie i montażu
Tu najłatwiej o kosztowną pomyłkę, bo kondensator bywa mały, a skutki złego doboru wychodzą dopiero po uruchomieniu urządzenia.
- Ignorowanie polaryzacji - elektrolit lub tantal podłączony odwrotnie szybko traci parametry albo ulega uszkodzeniu.
- Podmiana kondensatora AC na DC - w silnikach, wentylatorach i pompach trzeba stosować element przeznaczony do pracy na prądzie przemiennym.
- Zbyt niskie napięcie pracy - sama pojemność nie wystarczy, jeśli element nie wytrzyma realnych pików napięcia.
- Pomijanie ESR - w zasilaczach impulsowych i układach szybkich wysoka rezystancja wewnętrzna oznacza większe grzanie i gorsze filtrowanie.
- Montowanie zbyt daleko od układu - przy odsprzęganiu liczy się nie tylko wartość, ale też długość połączeń.
- Wymiana bez szukania przyczyny awarii - przegrzany zasilacz, uszkodzony prostownik albo zła wentylacja potrafią zniszczyć nawet dobry kondensator.
- Migotanie lamp LED i niestabilne napięcie zasilania.
- Trudny rozruch wentylatora, pompy albo sprężarki.
- Resetowanie sterownika, elektroniki lub modułu automatyki.
- Wyraźne grzanie się obudowy kondensatora albo jego spuchnięcie.
Jeśli element jest spuchnięty, ma wyciek elektrolitu, przebarwioną obudowę albo urządzenie po prostu gubi zasilanie, to zwykle znak, że problem nie jest kosmetyczny. Wtedy warto spojrzeć szerzej niż na samą wymianę pojedynczej sztuki.
Jak sprawdzam, czy nowy kondensator naprawdę rozwiązał problem
Na koniec zostawiam prostą checklistę, którą stosuję przy serwisie zasilaczy, automatyki i prostych układów silnikowych. Pozwala szybko ocenić, czy nowy element faktycznie rozwiąże problem, czy tylko go przytłumi.
- Porównuję pojemność, napięcie pracy i typ dielektryka z oryginałem.
- Sprawdzam, czy kondensator jest spolaryzowany i czy biegunowość zgadza się ze schematem.
- Patrzę na temperaturę pracy oraz trwałość, zwłaszcza gdy urządzenie pracuje w rozdzielni, kotłowni albo obudowie bez wentylacji.
- W układach AC i silnikowych używam wyłącznie elementów przewidzianych do takiego trybu pracy.
- Po uruchomieniu obserwuję, czy zniknęło buczenie, miganie, restartowanie lub opóźniony start.
Kondensator nie jest więc tylko małym elementem z nadrukiem, ale częścią, która realnie decyduje o stabilności całego układu. Jeśli patrzę na niego przez pryzmat pojemności, napięcia pracy i zastosowania, znacznie łatwiej wybieram właściwy typ i unikam napraw, które wracają po kilku dniach.
