Połączenie równoległe - jak to działa? Praktyczny przewodnik

W elektryce połączenie odbiorników decyduje o tym, czy układ działa stabilnie, jak rozkłada się prąd i co stanie się po awarii jednego elementu. W praktyce chodzi o układ, w którym elementy pracują równolegle, a nie jeden za drugim, dlatego tak ważne jest rozumienie różnicy między gałęziami, napięciem i oporem. Ten tekst wyjaśnia to bez zbędnej teorii: pokazuję, jak rozpoznać taki schemat, gdzie spotyka się go w domu i elektronice oraz kiedy z pozoru proste połączenie staje się ryzykowne.

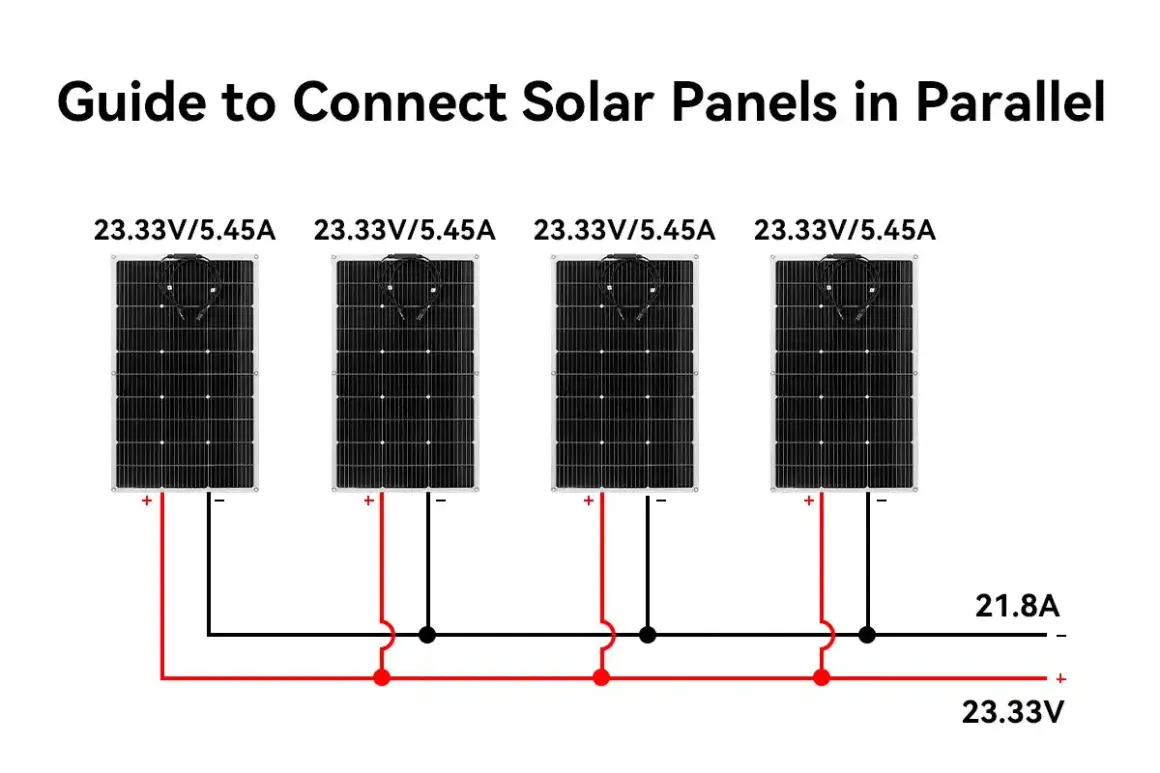

Na czym polega połączenie równoległe

Najprościej mówiąc, każdy odbiornik ma własną drogę do źródła zasilania, ale wszystkie drogi startują i kończą się w tych samych punktach. To właśnie dlatego napięcie na każdej gałęzi jest takie samo, a różnice pojawiają się dopiero w prądzie.

Jeśli jedna gałąź zniknie, pozostałe nadal pracują. Dla instalacji domowej to ogromna zaleta: przepalona żarówka nie gasi całego mieszkania, a w elektronice jeden moduł może być odłączony bez paraliżowania reszty układu.

• Wspólne są dwa węzły, do których podłączone są wszystkie elementy.
• Każdy odbiornik ma własną gałąź.
• Napięcie na wszystkich gałęziach jest jednakowe.
• Prąd w gałęziach może być różny, bo zależy od oporu lub mocy odbiornika.

Żeby zobaczyć, skąd biorą się te różnice, trzeba rozłożyć temat na napięcie, prąd i opór.

Jak zachowują się napięcie, prąd i opór

Napięcie na każdej gałęzi jest takie samo, a prąd w obwodzie całkowitym jest sumą prądów gałęzi. Dla oporników zapisuję to tak: 1/R_z = 1/R₁ + 1/R₂ + .... W większych obwodach nie liczę już na intuicję, tylko na prawa Kirchhoffa, bo dopiero one pokazują pełny bilans prądów i napięć.

Przy dwóch jednakowych opornikach 100 Ω opór zastępczy wynosi 50 Ω, przy czterech - 25 Ω. To pokazuje, że dokładanie kolejnych gałęzi obniża opór widziany przez źródło. W praktyce łatwo to zobaczyć na dwóch odbiornikach 230 V o mocy 60 W i 100 W: pierwszy pobierze około 0,26 A, drugi około 0,43 A, więc źródło musi dostarczyć razem około 0,69 A. Nie ma tu „dzielenia napięcia” między odbiorniki, jest za to podział prądu między gałęzie.

To samo widać później przy doborze odbiorników, więc od liczb naturalnie przechodzę do zastosowań.

Gdzie ten układ sprawdza się najlepiej

W budynkach mieszkalnych połączenie równoległe jest właściwym wyborem dla oświetlenia i gniazd. Dzięki temu każdy odbiornik dostaje pełne napięcie sieci, a użytkownik nie musi włączać wszystkiego naraz. W praktyce to jedyny sensowny sposób, żeby lampy, gniazdka i urządzenia pracowały niezależnie od siebie.

• Oświetlenie domowe - każda oprawa ma działać niezależnie, dlatego jedna awaria nie powinna wyłączać całego pomieszczenia.
• Gniazda w ścianie - każde urządzenie powinno dostać pełne napięcie i pracować bez wpływu na sąsiednie odbiorniki.
• Elektronika bateryjna - ogniwa połączone równolegle zwiększają pojemność zestawu, ale nie podnoszą napięcia.
• Układy niskonapięciowe - czujniki, moduły LED i drobna automatyka korzystają z niezależnych gałęzi, gdy trzeba zasilić kilka bloków z jednego źródła.

Przy akumulatorach i ogniwach ważny warunek: łączę tylko elementy tego samego typu, o zbliżonym napięciu i stanie naładowania. Mieszanie przypadkowych baterii to proszenie się o niekontrolowane prądy wyrównawcze i szybsze zużycie zestawu. Na budowie i w remontach podobna logika przydaje się przy oprawach, puszkach i rozdziale obwodów, bo niezależność odbiorników naprawdę ułatwia serwis.

Skoro wiadomo, gdzie taki układ ma sens, warto nauczyć się go bezbłędnie rozpoznawać na schemacie.

Jak rozpoznać układ na schemacie

Na schemacie położenie symboli bywa mylące. Dwie gałęzie mogą być narysowane daleko od siebie, a i tak tworzyć połączenie równoległe, jeśli mają te same dwa węzły. Ja zawsze patrzę najpierw na punkty wspólne, a dopiero potem na to, jak rysunek wygląda wizualnie.

1. Sprawdzam, czy elementy są podłączone do tych samych dwóch punktów.
2. Patrzę, czy obwód rozgałęzia się, a potem znów łączy.
3. Oceniaj, czy każdy odbiornik ma własną ścieżkę prądu.
4. Nie mylę układu z wyglądem rysunku, bo schemat techniczny często upraszcza rzeczywiste prowadzenie przewodów.

Jeżeli na rysunku prąd ma tylko jedną drogę, to nie jest to układ równoległy. Jeżeli drog jest kilka, a odbiorniki łączą się między tymi samymi węzłami, mamy rozgałęzienie. Najwięcej błędów pojawia się wtedy, gdy ktoś rozpoznaje układ na oko i ignoruje ograniczenia źródła.

Najczęstsze błędy, które robią różnicę w praktyce

Najczęstszy błąd jest banalny: ktoś zakłada, że skoro napięcie jest wspólne, to prąd też „sam się ułoży”. W rzeczywistości każda nowa gałąź obciąża źródło bardziej, a suma prądów może szybko przekroczyć bezpieczny poziom. Przy zabezpieczeniu 16 A i napięciu 230 V teoretyczny pułap to 3680 W, ale ja nie projektuję instalacji pod samą granicę, bo dochodzą temperatura przewodów, charakter obciążenia i realny zapas bezpieczeństwa.

• Mylenie połączenia równoległego z „dowolnym podłączeniem kilku urządzeń do jednego źródła”.
• Zakładanie, że każda gałąź pobiera taki sam prąd, co nie jest prawdą.
• Łączenie LED-ów bez ograniczenia prądu, mimo że samo rozgałęzienie nie rozwiązuje problemu zasilania.
• Ignorowanie przekroju przewodów i wartości zabezpieczeń.
• Praca przy obwodzie pod napięciem, bo „to tylko niskie obciążenie”.

W układach LED dochodzi jeszcze jeden szczegół: sama topologia równoległa nie wystarcza, jeśli nie ma kontroli prądu w każdej gałęzi. To właśnie dlatego driver, rezystor lub właściwy moduł sterujący są ważniejsze niż samo słowo „równolegle” w opisie. Tu właśnie geometryczne znaczenie terminu staje się pomocne przy budowie i trasowaniu, bo porządek w układzie ma znaczenie zarówno w obwodzie, jak i na ścianie czy suficie.

Równoległość w geometrii i na budowie

W geometrii chodzi o proste, odcinki lub płaszczyzny, które leżą w jednej płaszczyźnie i się nie przecinają. Ich odstęp pozostaje stały, dlatego w praktyce budowlanej taki układ jest użyteczny przy trasowaniu, montażu profili, układaniu okładzin czy prowadzeniu linii zabudowy.

Na budowie bardzo łatwo zobaczyć wartość tej zasady. Jeśli profile sufitowe, listwy wykończeniowe albo rzędy płytek nie trzymają równych odległości, błąd staje się widoczny od razu, nawet jeśli pojedynczy element wygląda poprawnie. Dlatego mierzę odstęp w kilku miejscach, używam poziomicy laserowej albo sznura traserskiego i nie ufam samemu „wrażeniu prostoty”.

• Układ płytek na dużej powierzchni - najmniejsze odchylenie widać po kilku rzędach.
• Profile GK i konstrukcje sufitowe - równy rozstaw wpływa na stabilność i estetykę.
• Listwy, cokoły i zabudowy meblowe - tu liczy się powtarzalność linii.
• Ogrodzenia, balustrady i prowadzenie instalacji - stały odstęp ułatwia montaż i późniejszy serwis.

Po takim rozróżnieniu łatwiej przejść do praktyki i sprawdzić, czy kolejna gałąź obwodu naprawdę ma sens.

Co sprawdzam, zanim dołożę kolejną gałąź do obwodu

Zanim zwiększę liczbę odbiorników, sprawdzam kilka rzeczy po kolei. To prostsze niż późniejsze szukanie przyczyny grzania przewodów, zadziałania zabezpieczenia albo dziwnego spadku napięcia na końcu obwodu.

• Jaka jest suma mocy odbiorników i jaki prąd popłynie z źródła.
• Czy zabezpieczenie ma zapas, a przewody są dobrane do obciążenia.
• Czy obciążenie jest rezystancyjne, indukcyjne czy elektroniczne, bo każde zachowuje się trochę inaczej.
• Czy w przypadku awarii jednej gałęzi pozostałe mają działać samodzielnie.
• Czy przy bateriach i akumulatorach elementy są zgodne typem, napięciem i stanem naładowania.

Jeśli te warunki są spełnione, układ równoległy robi dokładnie to, do czego został stworzony: daje niezależność odbiorników i przewidywalne parametry pracy. Jeśli nie, problem zwykle nie leży w samym schemacie, tylko w zbyt optymistycznym doborze zasilania, zabezpieczeń albo przewodów.
