Uziom - fundament czy otok? Wybierz dobrze i uniknij błędów!

Dobrze zaprojektowany uziom decyduje nie tylko o bezpieczeństwie ludzi, ale też o tym, czy instalacja odgromowa i elektryczna będą działały stabilnie przez lata. W praktyce liczy się nie sam metal w ziemi, lecz jego położenie, materiał, połączenia i sposób pomiaru. W tym tekście pokazuję, jak rozpoznać dobre rozwiązanie, kiedy wybrać wariant fundamentowy albo otokowy i jakie błędy najczęściej psują efekt.

Co robi elektroda uziemiająca i dlaczego to nie jest detal

Najprościej: to część układu, która ma bezpośredni kontakt z ziemią i odprowadza do niej prądy zakłócające, zwarciowe albo udarowe. Sam element w gruncie nie wystarcza; liczy się jeszcze przewód łączący, główna szyna wyrównawcza, jakość połączeń i to, czy całość tworzy jedną logiczną drogę dla prądu.

W dobrze zaprojektowanej instalacji taki element pomaga ograniczyć niebezpieczne napięcia dotykowe, poprawia działanie zabezpieczeń i daje instalacji odgromowej realną drogę rozproszenia energii. Z mojego doświadczenia największy błąd inwestorów polega na myśleniu, że wystarczy "coś wbić w ziemię" - w praktyce bez projektu i pomiaru to za mało.

Jeśli patrzę na temat od strony budowlanej, interesuje mnie nie tylko sam przewodnik, ale też to, jak zachowa się po kilku latach wilgoci, mrozu i korozji. Dlatego zanim przejdę do wykonania, porządkuję najpierw najczęstsze warianty rozwiązania.

Jakie rozwiązania stosuje się najczęściej

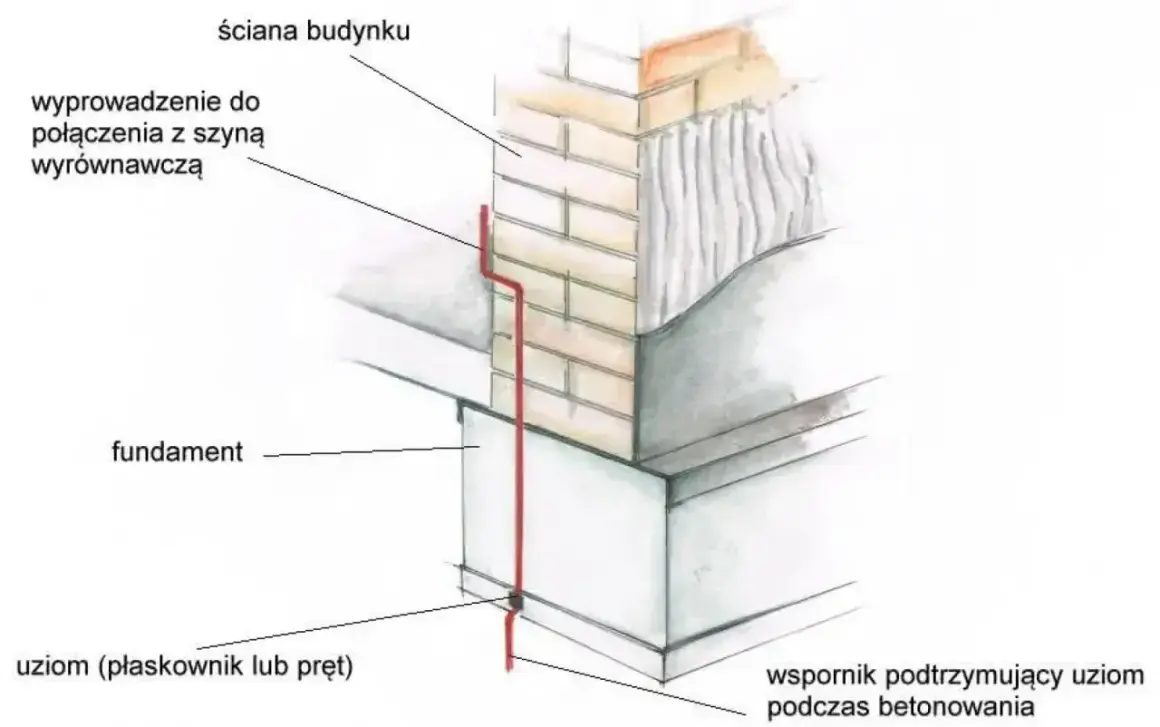

W praktyce spotyka się kilka układów, ale nie każdy nadaje się do każdej sytuacji. W nowym budynku często najlepszy jest fundamentowy system uziemiający, bo wykorzystuje metalowe elementy zatopione w betonie i zwykle daje bardzo stabilny efekt. Przy modernizacji istniejącego obiektu częściej wybiera się układ otokowy albo pręty pionowe, bo można je dołożyć bez przebudowy fundamentów.

Przy układzie otokowym praktyczne minimum to zwykle co najmniej 0,5 m głębokości i około 1 m od ścian zewnętrznych. To ważne nie tylko ze względu na ochronę, ale też na trwałość - zbyt płytkie prowadzenie przewodnika przyspiesza uszkodzenia i pogarsza parametry całego systemu. Gdy już wiadomo, jakie warianty istnieją, najłatwiej dobrać je do konkretnej inwestycji.

Jak dobrać rozwiązanie do domu, modernizacji i obiektu o większym ryzyku

Ja patrzę na to prosto: jeśli budynek dopiero powstaje, trzeba maksymalnie wykorzystać fundament. To zwykle najlepszy moment, żeby połączyć korzystny koszt wykonania z bardzo dobrą stabilnością parametrów w czasie. Jeżeli obiekt już stoi, sytuacja się komplikuje i wtedy częściej trzeba szukać kompromisu między skutecznością, miejscem na działce i zakresem robót ziemnych.

• Nowy dom jednorodzinny - najczęściej warto zaplanować rozwiązanie fundamentowe, a przy okazji przewidzieć miejsca na złącza kontrolne.
• Stary budynek bez pewnego uziemienia - praktycznym wyborem bywa otok lub kilka prętów pionowych, czasem łączonych w jeden układ.
• Obiekt z instalacją odgromową, fotowoltaiką albo większą automatyką - tutaj zwykle trzeba myśleć szerzej, bo jeden punkt kontaktu z gruntem bywa niewystarczający.
• Grunt trudny, suchy lub o wysokiej rezystywności - opłaca się zejść głębiej albo rozbudować układ o dodatkowe elementy zamiast liczyć na pojedynczy pręt.

W dobrze prowadzonym projekcie nie chodzi o wybór "najmocniejszej" opcji na papierze, tylko o rozwiązanie, które da stabilny efekt w danych warunkach. Dlatego w kolejnym kroku patrzę już nie na sam typ, ale na materiał i trwałość połączeń, bo to one najczęściej decydują o sukcesie po kilku latach użytkowania.

Z czego wykonać połączenia i dlaczego korozja zmienia wynik po latach

To jest obszar, w którym łatwo popełnić kosztowny błąd. Element w gruncie musi nie tylko dobrze przewodzić, ale też wytrzymać wilgoć, związki chemiczne w glebie i kontakt z innymi metalami. W praktyce liczy się odporność korozyjna, jakość powłoki oraz sposób łączenia elementów.

Najbezpieczniej trzymać się materiałów przeznaczonych do pracy w ziemi i zgodnych z wymaganiami dla instalacji elektrycznych oraz odgromowych. W praktyce często stosuje się stal nierdzewną, miedź albo stal pomiedziowaną, a przy elementach dobieranych do konkretnego systemu ważne są też przekroje i jakość powłok ochronnych. Z kolei przypadkowe łączenie różnych metali potrafi przyspieszyć korozję elektrochemiczną, czyli zjawisko, w którym jeden metal zużywa się szybciej przez kontakt z innym.

Duże znaczenie ma też technika łączenia. Zgrzewanie egzotermiczne, czyli połączenie metaliczne wykonane w sposób bardzo trwały i mało podatny na luzowanie, bywa lepsze niż zwykłe skręcenie elementów, zwłaszcza tam, gdzie późniejszy dostęp jest utrudniony. W fundamencie szczególnie ważna jest ciągłość połączeń zbrojenia, bo jeśli pręty są połączone byle jak, cała instalacja traci stabilność parametrów.

Z mojej perspektywy najważniejsze jest jedno: jeśli ktoś oszczędza na materiale lub złączach, to często płaci dwa razy, najpierw przy montażu, a potem przy poprawkach. A skoro trwałość ma znaczenie, trzeba też umieć sprawdzić, czy wykonanie rzeczywiście działa.

Jak sprawdza się skuteczność po wykonaniu

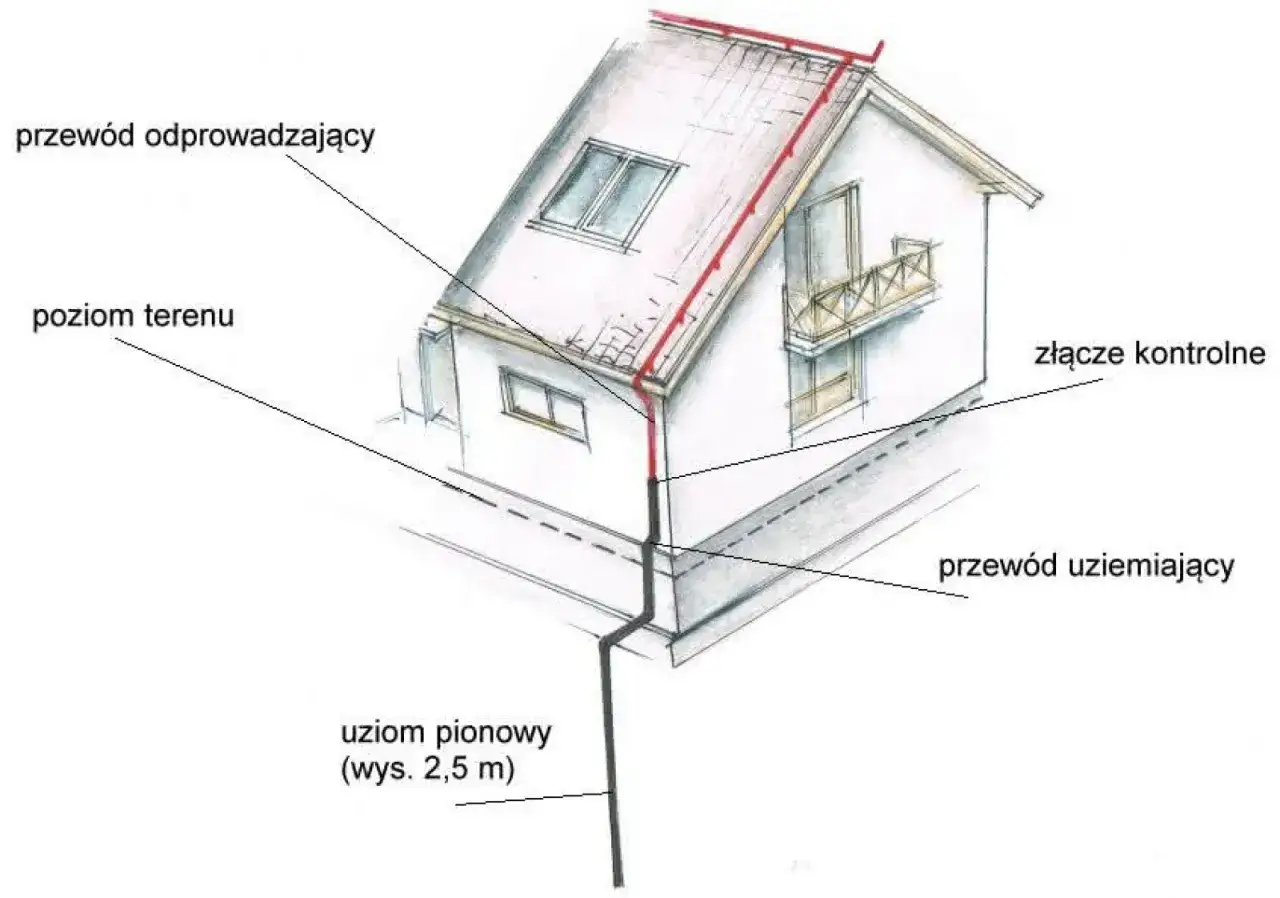

Oględziny są tylko pierwszym krokiem. Prawdziwa ocena zaczyna się dopiero wtedy, gdy sprawdza się ciągłość połączeń i mierzy rezystancję względem gruntu. W przypadku instalacji połączonych z ochroną odgromową stosuje się też złącza kontrolno-pomiarowe, które pozwalają odłączyć część układu na czas pomiaru i nie zgadywać, czy wszystko jest w porządku.

1. Sprawdzenie wizualne - oceniam stan połączeń, korozję, uszkodzenia mechaniczne i przebieg przewodników.
2. Kontrola ciągłości - bez tego nie wiadomo, czy układ jest rzeczywiście elektrycznie spójny.
3. Pomiar rezystancji - wynik trzeba odnieść do funkcji obiektu, a nie do jednej magicznej liczby dla wszystkich przypadków.
4. Uwzględnienie warunków gruntu - wilgotność, pora roku i rodzaj gleby potrafią istotnie zmienić odczyt.

W typowych obiektach często dąży się do niskiej i stabilnej wartości, nierzadko rzędu 10 Ω albo niższej, ale to nadal nie jest uniwersalny wyznacznik dla każdego budynku. W stacjach, dużych obiektach przemysłowych albo instalacjach o podwyższonym ryzyku projektant może przyjąć inne kryteria. Ważniejsze od samej liczby jest to, czy układ spełnia wymagania dla konkretnego obiektu i czy zachowa je po kilku sezonach pracy.

Gdy pomiar wychodzi źle, zwykle nie chodzi o "zły grunt", tylko o zbyt małą powierzchnię kontaktu, słabe połączenia albo źle dobrany układ. To prowadzi wprost do najczęstszych błędów wykonawczych, które wciąż widuję na budowach.

Najczęstsze błędy, które psują cały efekt

• Wbicie jednego pręta i uznanie sprawy za zakończoną - pojedynczy element często nie daje wystarczającej skuteczności.
• Zbyt płytkie ułożenie przewodnika - taki układ szybciej koroduje i bardziej cierpi od zmian wilgotności oraz temperatury.
• Brak złącza kontrolnego - bez niego późniejszy pomiar i diagnostyka stają się trudne albo wręcz uciążliwe.
• Łączenie przypadkowych metali - to prosta droga do korozji elektrochemicznej i spadku trwałości.
• Ignorowanie stanu połączeń zbrojenia - w fundamencie słabe połączenia niszczą zaletę całego rozwiązania.
• Brak pomiaru po zasypaniu wykopów - bez kontroli łatwo przeoczyć błąd, który wyjdzie dopiero po latach.

Najgorsze jest to, że takie uchybienia na początku często nie wyglądają groźnie. Problem pojawia się później, kiedy instalacja ma już pracować bezawaryjnie, a wtedy poprawka bywa znacznie droższa niż zrobienie wszystkiego porządnie od razu. Dlatego przed zamówieniem prac warto ustawić kilka prostych, ale ważnych warunków.

Na co zwrócić uwagę przed zamówieniem prac

Jeśli miałbym ułożyć praktyczną listę dla inwestora, zacząłbym od pytania, czy obiekt jest nowy, modernizowany, czy rozbudowywany. Od tego zależy, czy da się wykorzystać fundament, czy trzeba prowadzić układ po obwodzie budynku, albo schodzić głębiej za pomocą prętów pionowych. Druga sprawa to grunt - w jednych warunkach wystarczy prosty układ, w innych bez rozbudowy systemu nie ma szans na sensowny wynik.

• Poproś o projekt lub choćby jasny opis, gdzie będzie prowadzony przewodnik i gdzie powstaną punkty kontrolne.
• Ustal, z jakiego materiału będą wykonane elementy pracujące w ziemi i jak będą łączone.
• Sprawdź, czy wykonawca przewiduje pomiar końcowy oraz protokół z wynikiem.
• Nie zgadzaj się na przypadkowe łączenie z instalacjami wodnymi, gazowymi albo innymi obcymi metalowymi elementami bez projektu i uzasadnienia technicznego.
• Jeżeli budynek ma ochronę odgromową, dopilnuj, by układ był do niej dostosowany, a nie tylko "dokręcony" po fakcie.

Dobrze wykonane połączenie z gruntem nie musi być spektakularne, ale ma działać bezobsługowo i przewidywalnie przez lata. Właśnie w tym temacie najbardziej opłaca się myśleć jak praktyk: najpierw dobór rozwiązania, potem trwałość materiału, na końcu pomiar i dokumentacja. To daje efekt, który naprawdę broni się w eksploatacji, a nie tylko w dniu odbioru.
