W układach mocy liczy się nie tylko to, czy prąd ma płynąć, ale też jak pewnie da się go odciąć. Tyrystor jest jednym z najprostszych i najbardziej odpornych sposobów elektronicznego przełączania większych obciążeń, dlatego wciąż wraca w prostownikach, sterownikach grzałek, soft-startach i układach zabezpieczeń. Poniżej rozkładam go na czynniki pierwsze: jak działa, gdzie ma sens, czym różni się od triaka i tranzystora oraz jakie błędy najczęściej psują projekt.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Po krótkim impulsie na bramce element przechodzi w przewodzenie i zwykle zostaje w tym stanie aż do spadku prądu poniżej wartości podtrzymania.
- Najlepiej sprawdza się w układach mocy, zwłaszcza tam, gdzie potrzebne jest pewne załączanie i duża odporność na obciążenie.
- Przy doborze liczą się nie tylko prąd i napięcie, ale też sposób wyłączania, prąd bramki, odporność na zakłócenia i odprowadzenie ciepła.
- Triak, MOSFET i przekaźnik mogą rozwiązać podobny problem, ale każdy robi to inaczej i nie są zamiennikami 1:1.
- Najczęstsze kłopoty wynikają z błędów w sterowaniu bramką, zbyt małego zapasu napięcia i niedoszacowania termiki.
Jak działa ten element i dlaczego zachowuje się jak elektroniczny zawór
W praktyce traktuję go jak elektroniczny zawór: ma bardzo wyraźny stan blokowania i bardzo wyraźny stan przewodzenia. W środku znajduje się struktura półprzewodnikowa, która po otrzymaniu odpowiedniego impulsu na bramce „przepina się” i zaczyna przewodzić prąd między anodą a katodą. To nie jest zwykłe załączanie na czas podania sygnału sterującego. Po wyzwoleniu układ pozostaje włączony, dopóki przez element płynie wystarczająco duży prąd.
Właśnie tu pojawia się najważniejsza różnica, którą początkujący często mylą: impuls na bramce tylko uruchamia przewodzenie, ale go nie podtrzymuje. Podtrzymanie zapewnia sam prąd obciążenia. Gdy spadnie on poniżej wartości podtrzymania, przewodzenie gaśnie. To dlatego ten typ przełącznika tak dobrze nadaje się do prostych, pewnych układów mocy, ale nie pasuje wszędzie tam, gdzie trzeba szybko i dowolnie odcinać prąd w obu kierunkach.
Impuls na bramce uruchamia, ale nie prowadzi dalej
Bramka służy do wyzwolenia, a nie do ciągłego sterowania mocą. W dobrze zaprojektowanym układzie sygnał sterujący może być krótki i mało energochłonny, bo sam element po włączeniu „trzyma się” dzięki obciążeniu. To upraszcza elektronikę sterującą i bywa bardzo wygodne w układach, w których nie chcesz rozbudowanego drivera.
Przeczytaj również: Moc znamionowa - Jak czytać tabliczkę i nie przeciążyć instalacji?
Wyłączenie następuje dopiero po spadku prądu

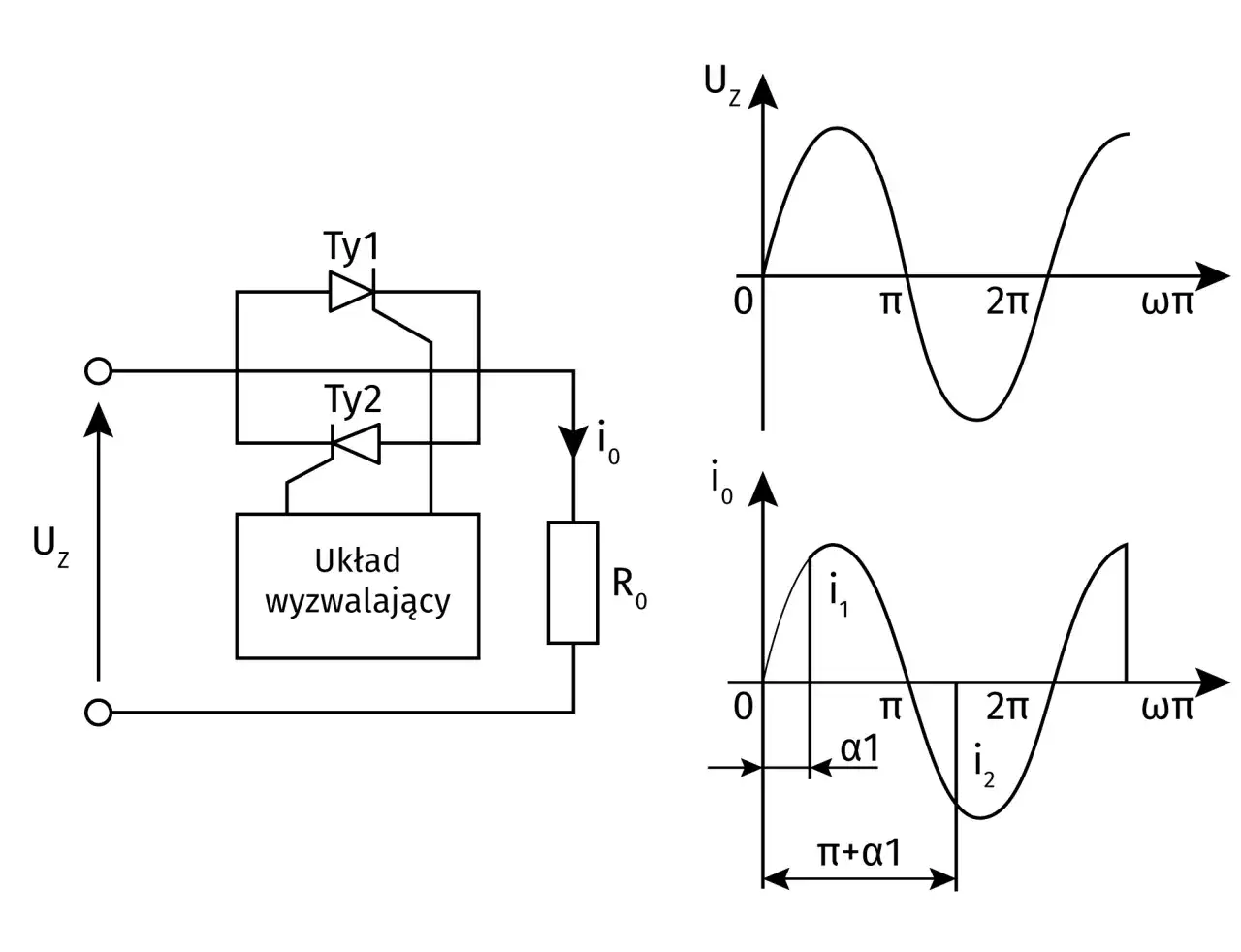

Ten mechanizm bywa zaskoczeniem. Jeśli obciążenie jest zasilane prądem stałym i nadal pobiera więcej niż prąd podtrzymania, element nie wyłączy się sam od odjęcia sygnału na bramce. W praktyce oznacza to, że trzeba przewidzieć warunek gaśnięcia albo układ komutacji. Przy prądzie przemiennym jest łatwiej, bo naturalne przejście przez zero pomaga zakończyć przewodzenie.
To właśnie ten sposób działania sprawia, że ten półprzewodnik jest tak użyteczny w sterowaniu mocą, ale też tak wymagający przy projektowaniu obwodu wokół niego. Od tego przechodzę zwykle do pytania: gdzie naprawdę daje przewagę, a gdzie tylko wygląda na wygodny skrót.
Gdzie ten element daje największą przewagę
Najlepsze zastosowania to te, w których liczy się prostota sterowania, odporność na obciążenie i możliwość przełączania większej energii bez rozbudowanej elektroniki pomocniczej. W praktyce spotyka się go w prostownikach sterowanych, soft-startach, regulatorach mocy grzałek, układach zabezpieczeń oraz w rozwiązaniach przemysłowych, gdzie ważna jest niezawodność i wysoka odporność na zakłócenia.
- Prostowniki i układy zasilania - pozwalają sterować momentem załączenia i pośrednio regulować energię przekazywaną do obciążenia.
- Sterowanie grzałkami - to jedno z prostszych i najbardziej wdzięcznych zastosowań, bo obciążenie rezystancyjne jest przewidywalne.
- Soft-starty i ograniczanie prądu rozruchowego - przydają się w urządzeniach z dużym poborem chwilowym, na przykład przy starcie silnika lub dużego zasilacza.
- Układy zabezpieczające - po wyzwoleniu mogą wymusić bezpieczny stan układu, na przykład przy wykryciu awarii.
- Sterowanie dużą mocą przy prostym sygnale - to sytuacja, w której oszczędzasz złożoność sterownika, a nadal zachowujesz solidne parametry pracy.
Jeśli patrzysz na zastosowania z perspektywy instalacji, automatyki albo elektronarzędzi, widać jedną wspólną cechę: to rozwiązanie najlepiej działa tam, gdzie nie potrzebujesz subtelnej modulacji w bardzo szerokim zakresie, tylko pewnego, odpornego przełączania. I właśnie dlatego warto porównać je z triakiem oraz tranzystorem, bo wtedy od razu widać granice sensownego użycia.
Czym różni się od triaka i tranzystora
To porównanie oszczędza najwięcej czasu na etapie projektu. Na papierze wiele elementów wydaje się podobnych, ale w praktyce różnią się kierunkiem przewodzenia, sposobem wyłączania i zakresem kontroli nad obciążeniem. Ja zwykle zaczynam od odpowiedzi na trzy pytania: czy obciążenie jest AC czy DC, czy trzeba wyłączyć je programowo, oraz czy liczy się prostota czy pełna sterowalność.
| Rozwiązanie | Kierunek pracy | Sposób sterowania | Najlepsze zastosowanie | Typowe ograniczenie |
|---|---|---|---|---|
| SCR | Jeden kierunek | Impuls na bramce, wyłączenie po spadku prądu | Układy mocy, prostowniki, zabezpieczenia, soft-start | Nie daje swobodnego wyłączenia sygnałem bramki |
| Triak | Dwa kierunki | Impuls sterujący dla AC | Ściemniacze, regulacja mocy w sieci przemiennej | Gorszy wybór dla części obciążeń indukcyjnych i bardziej wymagających układów |
| MOSFET / tranzystor | Zależnie od topologii, zwykle DC | Pełna kontrola włączenia i wyłączenia | PWM, zasilanie DC, szybkie przełączanie, sterowanie cyfrowe | Wymaga bardziej świadomego sterowania i ochrony przy większych mocach |
Wniosek jest prosty: jeśli potrzebujesz prostego przełącznika do mocy AC, triak bywa wygodniejszy. Jeśli chcesz sterować DC albo pracować szybko i elastycznie, częściej wygrywa MOSFET. Jeśli zależy Ci na prostym wyzwoleniu, odporności i przewidywalnym zachowaniu w układzie mocy, ten element nadal ma bardzo mocną pozycję. Po takim porównaniu najważniejsze staje się już nie „co to jest”, ale „jak dobrać właściwy wariant do konkretnego obwodu”.
Na co patrzeć przy doborze do układu
Przy doborze nie zaczynam od katalogu, tylko od obciążenia. Najpierw chcę wiedzieć, czy pracuję z siecią przemienną, prądem stałym, obciążeniem rezystancyjnym czy indukcyjnym. Dopiero później sprawdzam parametry. W przeciwnym razie łatwo kupić element „na oko”, który na stole działa, a w realnym układzie zaczyna się grzać, fałszywie wyzwalać albo po prostu nie gaśnie wtedy, kiedy powinien.
| Parametr | Co oznacza w praktyce | Dlaczego ma znaczenie |
|---|---|---|
| Napięcie blokowania | Maksymalne napięcie, jakie element ma wytrzymać w stanie wyłączenia | Zbyt mały zapas kończy się niekontrolowanym przewodzeniem lub uszkodzeniem |
| Prąd przewodzenia | Prąd, który może płynąć podczas pracy | Musisz uwzględnić zarówno prąd ciągły, jak i chwilowe przeciążenia |
| Prąd i napięcie bramki | Warunki potrzebne do wyzwolenia | Za słaby sterownik nie uruchomi układu, a za mocny może go niepotrzebnie obciążyć |
| Prąd podtrzymania | Minimalny prąd potrzebny do utrzymania przewodzenia | Jeśli obciążenie spada poniżej tej wartości, układ gaśnie |
| Odporność na dv/dt i di/dt | Wytrzymałość na szybkie zmiany napięcia i prądu | Chroni przed fałszywym załączeniem i przeciążeniem struktury |
| Warunki chłodzenia | Jak dobrze trzeba odprowadzać ciepło | Bez odpowiedniego zapasu termicznego nawet dobry element będzie pracował niestabilnie |
Przy sieci 230 V AC pamiętam, że szczyt sinusoidy to około 325 V, więc sam fakt „zgodności z napięciem sieci” nie wystarcza. Trzeba zostawić zapas na przepięcia, zakłócenia i warunki pracy w realnej instalacji. W praktyce sprawdzam też, czy układ ma obciążenie indukcyjne, bo wtedy rośnie ryzyko niechcianych impulsów i potrzebny bywa snubber albo inne zabezpieczenie. To prowadzi prosto do najczęstszych błędów, które potrafią zepsuć nawet sensownie zaprojektowany obwód.
Najczęstsze błędy przy uruchamianiu i testowaniu
Najwięcej problemów nie wynika z „wadliwego elementu”, tylko z tego, że ktoś testuje go w warunkach oderwanych od realnego obciążenia. W układach mocy ma to ogromne znaczenie, bo zachowanie przy małym prądzie testowym i przy rzeczywistym obciążeniu bywa zupełnie inne.
- Za słaby impuls bramki - element nie startuje pewnie albo wyzwala się tylko częściowo.
- Brak zapasu prądowego - obciążenie działa, ale pod obciążeniem termicznym układ zaczyna się rozjeżdżać.
- Ignorowanie prądu podtrzymania - po odjęciu sterowania użytkownik oczekuje wyłączenia, a układ dalej przewodzi.
- Brak ochrony przed zakłóceniami - szybkie zmiany napięcia mogą wywoływać fałszywe załączenia.
- Niedoszacowanie chłodzenia - przy większej mocy niewielki radiator albo zły montaż potrafią zrujnować niezawodność.
- Testowanie bez właściwego obciążenia - przy zbyt małym prądzie nie zobaczysz prawdziwego zachowania układu.
Ja zawsze sprawdzam układ w dwóch krokach: najpierw czy w ogóle się wyzwala, a potem czy nadal zachowuje się stabilnie po nagrzaniu i przy zmianach obciążenia. To prosty nawyk, ale oszczędza wiele błędnych diagnoz. Po wyeliminowaniu tych problemów zostaje już tylko decyzja, czy ten sposób przełączania rzeczywiście pasuje do danej aplikacji.
Zanim zamkniesz projekt, sprawdź jeszcze te trzy rzeczy
Jeśli miałbym zostawić tylko kilka praktycznych wskazówek, to właśnie te. Po pierwsze, dopasuj typ elementu do rodzaju prądu i obciążenia, zamiast dopasowywać układ do elementu. Po drugie, zostaw wyraźny zapas napięcia i termiki, bo w układach mocy margines szybko zamienia się w niezawodność. Po trzecie, nie zakładaj, że sam sygnał sterujący rozwiązuje wszystko - tu liczy się także sposób gaśnięcia, odporność na przepięcia i zachowanie przy rzeczywistym obciążeniu.
W dobrze dobranym projekcie ten półprzewodnik daje prosty, mocny i przewidywalny punkt przełączania. W źle dobranym tylko pozornie wygląda na łatwe rozwiązanie, a potem zaczyna wymagać poprawek w bramce, chłodzeniu i ochronie przed zakłóceniami. Jeśli podejdziesz do niego jak do narzędzia do konkretnego zadania, a nie uniwersalnego zamiennika wszystkiego, zwykle odwdzięcza się bardzo solidną pracą.
