W instalacjach elektrycznych najwięcej zamieszania robi nie sam prąd, lecz to, czy mówimy o AC, czy o DC. W praktyce najczęściej chodzi o to, co kryje się pod hasłem ac dc prąd: prąd przemienny i prąd stały oraz to, gdzie każdy z nich ma sens. Poniżej rozkładam to na proste różnice, typowe zastosowania w domu i na budowie oraz oznaczenia, które warto umieć odczytać przed podłączeniem sprzętu.
W praktyce AC zasila sieć, a DC elektronikę
- AC, czyli prąd przemienny, zmienia kierunek przepływu, a DC płynie w jednym kierunku.
- W Polsce sieć domowa działa zwykle na 230 V i 50 Hz, a instalacje trójfazowe na 400 V.
- Baterie, akumulatory, panele fotowoltaiczne i większość elektroniki pracują po stronie DC.
- Transformator zmienia napięcie AC, prostownik zamienia AC na DC, a falownik robi odwrotnie.
- Na urządzeniach szukaj oznaczeń napięcia, częstotliwości, mocy i polaryzacji, nie tylko kształtu wtyczki.
Czym różni się prąd przemienny od stałego

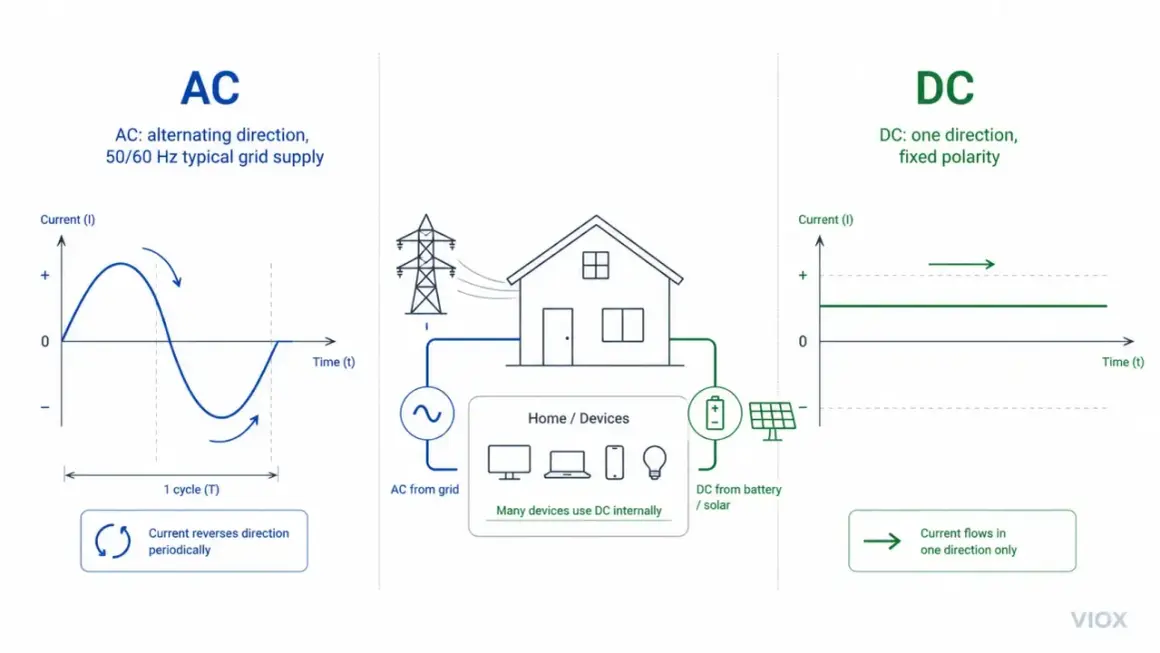

Najprościej: prąd przemienny zmienia kierunek przepływu cyklicznie, a prąd stały płynie w jednym kierunku i utrzymuje stałą biegunowość. Z mojego punktu widzenia to nie jest tylko definicja z podręcznika, ale fundament całej instalacji: od sieci energetycznej, przez zasilacze, po elektronikę i automatykę budynkową.
| Cecha | AC | DC | Co to znaczy w praktyce |
|---|---|---|---|
| Kierunek przepływu | Zmienny, okresowo odwracany | Stały, jeden kierunek | AC jest wygodny do dystrybucji energii, DC do zasilania elektroniki i magazynowania |
| Typowe źródło | Sieć energetyczna | Bateria, akumulator, panel PV | To źródło zwykle podpowiada, jaki typ zasilania masz „na wejściu” |
| Zmiana napięcia | Łatwa przez transformator | Wymaga elektroniki | Dlatego AC tak dobrze sprawdziło się w klasycznej sieci zasilającej budynki |
| Typowe zastosowanie | Gniazdka, silniki, instalacje budynkowe | Elektronika, LED, sterowanie, magazyny energii | W budynkach oba światy stale się przenikają |
| Polska sieć | 230 V, 50 Hz w gniazdkach; 400 V w instalacjach trójfazowych | 12 V, 24 V, 48 V i inne niskie napięcia w układach pomocniczych | Właśnie dlatego jedno źródło nie pasuje do wszystkich odbiorników |
To dlatego jeden typ energii pasuje do dystrybucji w budynku, a drugi lepiej sprawdza się tam, gdzie liczy się magazynowanie i elektronika sterująca. Właśnie z tego wynika podział, który widać w domach, warsztatach i na placach budowy.
Gdzie spotkasz AC, a gdzie DC w domu i na budowie
Na budowie i w domu AC spotkasz przede wszystkim w gniazdkach, oświetleniu zasilanym z sieci, pompach, piłach, betoniarkach i innych urządzeniach sieciowych. DC dominuje w akumulatorach, powerbankach, elektronarzędziach akumulatorowych, domofonach, sterownikach, LED-ach, fotowoltaice i magazynach energii. Ja traktuję to tak: jeśli energia ma wędrować po budynku, zwykle wygrywa AC; jeśli ma być przechowywana albo precyzyjnie sterowana, pojawia się DC.
| Urządzenie lub system | Co zwykle zasila | Dlaczego to ma sens |
|---|---|---|
| Gniazdka i oświetlenie sieciowe | AC 230 V | To standard dystrybucji energii w budynku |
| Narzędzia sieciowe i większe maszyny | AC 230 V lub 400 V | Łatwiej uzyskać większą moc bez komplikowania układu zasilania |
| Narzędzia akumulatorowe | DC z pakietu baterii | Akumulator naturalnie magazynuje energię w postaci DC |
| LED, alarmy, domofony, automatyka | DC 12 V, 24 V lub podobne | Elektronika lubi stabilne napięcie i prostą kontrolę zasilania |
| Fotowoltaika i magazyn energii | DC po stronie paneli i baterii, AC po stronie domu | Energia musi zostać dopasowana do odbiorników w budynku |
| Ładowarki i zasilacze | Wejście AC, wyjście DC | To najczęstszy most między siecią a elektroniką użytkową |
W praktyce najwięcej sensu ma patrzenie na źródło i odbiornik razem, a nie na samą wtyczkę. To prowadzi prosto do pytania, jak właściwie jedna postać energii zmienia się w drugą.
Jak zamienia się prąd z sieci na napięcie potrzebne urządzeniom
W nowoczesnych instalacjach rzadko zostawia się energię w tej samej postaci od źródła do odbiornika. Transformator zmienia napięcie AC bez przechodzenia na DC, prostownik zamienia AC na DC, a falownik albo inwerter robi odwrotnie, czyli z DC tworzy AC dopasowane do sieci lub silnika. W większości ładowarek i zasilaczy dochodzi jeszcze stabilizacja napięcia, bo elektronika potrzebuje dużo bardziej równego zasilania niż zwykłe gniazdko.
| Urządzenie | Kierunek zmiany | Gdzie spotkasz je najczęściej |
|---|---|---|
| Transformator | AC → AC, ale z innym napięciem | Klasyczne układy zasilania, rozdzielnice, starsze zasilacze |
| Prostownik | AC → DC | Ładowarki, zasilacze, układy sterowania |
| Falownik lub inwerter | DC → AC | Fotowoltaika, napędy, zasilanie awaryjne, niektóre układy automatyki |
| Przetwornica DC-DC | DC → DC | Elektronika, LED, systemy niskonapięciowe |
W fotowoltaice ten podział widać szczególnie dobrze: panele produkują DC, a falownik zamienia je na AC zgodne z potrzebami budynku. Kiedy rozumiesz ten mechanizm, dużo łatwiej czytać oznaczenia na urządzeniach i nie mylić wejścia z wyjściem.
Jak odczytywać oznaczenia zasilania na urządzeniach
Zanim podłączę sprzęt, patrzę na trzy rzeczy: napięcie, typ prądu i moc albo dopuszczalny prąd. Sama zgodność wtyczki niczego nie gwarantuje, bo urządzenie może wymagać zupełnie innego rodzaju zasilania niż to, które akurat pasuje mechanicznie.
| Oznaczenie | Znaczenie | Na co uważać |
|---|---|---|
| 230 V~ 50 Hz | Wejście na prąd przemienny, typowe dla sieci domowej | To standard dla większości urządzeń podłączanych do gniazdka |
| 400 V~ | Zasilanie trójfazowe AC | Występuje przy większych maszynach i odbiornikach o wyższej mocy |
| 12 V DC | Prąd stały o napięciu 12 V | Tu znaczenie ma polaryzacja, czyli plus i minus |
| 12 V⎓ 2 A | DC 12 V, maksymalnie 2 A | Zasilacz musi dać co najmniej tyle prądu, ile wymaga urządzenie |
| 100-240 V~ 50/60 Hz | Uniwersalne wejście sieciowe | Takie zasilacze są wygodne w podróży i przy sprzęcie markowym |
| OUTPUT 5 V⎓ 3 A | Wyjście DC 5 V o dopuszczalnym prądzie 3 A | Typowe dla ładowarek, routerów i małej elektroniki |
Przy DC znaczenie ma również polaryzacja, czyli to, czy plus i minus są na właściwych pinach. Wiele usterek bierze się właśnie z podłączenia „na oko”, bez sprawdzenia tabliczki znamionowej i dokumentacji producenta. To dobry moment, żeby spojrzeć szerzej i odpowiedzieć sobie, kiedy AC ma przewagę, a kiedy lepiej od razu projektować układ pod DC.
Kiedy lepiej sprawdza się AC, a kiedy DC
Nie wybiera się AC lub DC z przyzwyczajenia, tylko pod zadanie. Jeśli energia ma iść przez istniejącą instalację budynku, AC zwykle wygrywa. Jeśli ma być magazynowana, sterowana przez elektronikę albo pobierana z akumulatora, DC staje się naturalnym wyborem. Z mojego punktu widzenia to nie jest żaden spór technologiczny, tylko zwykła logika projektu.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Zasilanie domu z sieci | AC | To standard dystrybucji energii i najprostszy sposób prowadzenia instalacji |
| Fotowoltaika i magazyn energii | DC po stronie źródła, AC po stronie odbioru | Panele i akumulatory pracują naturalnie w DC, a budynek potrzebuje zwykle AC |
| Elektronika, LED, automatyka | DC | Stabilne napięcie ułatwia sterowanie i chroni układy elektroniczne |
| Duże maszyny i część napędów | Często AC, czasem 3-fazowe 400 V | Wysoka moc i prostsze zasilanie z sieci robią różnicę w praktyce |
| Długie specjalistyczne połączenia lub wybrane projekty infrastrukturalne | DC bywa korzystne | W niektórych układach ogranicza straty i upraszcza przesył, ale wymaga bardziej złożonej elektroniki |
Widać więc, że DC coraz częściej wraca tam, gdzie rośnie rola fotowoltaiki, baterii i automatyki, ale AC wcale nie znika z budownictwa. Najwięcej błędów pojawia się nie przy samej technologii, tylko przy doborze sprzętu i podłączaniu go do właściwego źródła.
Najczęstsze błędy przy doborze zasilania i podłączaniu sprzętu
W praktyce najwięcej problemów widzę w miejscach, gdzie ktoś założył, że skoro wtyczka pasuje, to wszystko będzie działało. To założenie bywa kosztowne, bo urządzenie może wymagać innego typu prądu, innego napięcia, właściwej polaryzacji albo wyższego zapasu mocy.
- Sprawdzanie tylko napięcia - 12 V nie wystarczy, jeśli nie wiesz jeszcze, czy to AC, czy DC oraz ile amperów potrzebuje sprzęt.
- Ignorowanie polaryzacji w DC - przy elektronice, LED-ach i automatyce odwrotne podłączenie może od razu wywołać problem.
- Dobieranie zasilacza „na styk” - jeśli urządzenie potrzebuje 2 A, a zasilacz daje 1 A, układ może działać niestabilnie albo się przegrzewać.
- Mieszanie kilku źródeł bez schematu - w instalacjach budynkowych, PV i systemach awaryjnych łatwo zgubić, co jest po stronie AC, a co po stronie DC.
- Zakładanie, że każdy adapter jest zamiennikiem - dwa zasilacze o tym samym napięciu mogą mieć inne złącza, inną polaryzację lub inną wydajność prądową.
- Brak marginesu przy większych obciążeniach - w rozbudowanych układach warto zostawić zapas mocy, bo osprzęt i przewody pracują wtedy bez niepotrzebnego stresu.
Jeśli te punkty potraktujesz serio, większość usterek zniknie jeszcze przed montażem. Zostaje już tylko jedno pytanie: co sprawdzić, zanim dobierzesz zasilanie do konkretnego urządzenia albo całego układu.
Co sprawdzić przed wyborem zasilania dla instalacji i urządzeń
Przy każdym projekcie zaczynam od prostego porządku: co jest źródłem energii, co odbiornikiem, gdzie trzeba prostować, gdzie stabilizować, a gdzie tylko rozprowadzić zasilanie dalej. To oszczędza czas, pieniądze i nerwy, bo od razu widać, czy potrzebujesz zwykłego obwodu AC, zasilacza DC, falownika, prostownika czy może UPS-u.
- Sprawdź tabliczkę znamionową urządzenia i porównaj typ prądu, napięcie, częstotliwość oraz moc.
- Upewnij się, czy sprzęt wymaga AC, czy DC, a jeśli DC, to jaka jest polaryzacja.
- Zweryfikuj, czy zasilacz ma odpowiedni zapas prądowy, a nie tylko „pasujące” napięcie.
- Sprawdź, czy potrzebujesz transformatora, prostownika, falownika albo przetwornicy DC-DC.
- Przy instalacjach budynkowych uwzględnij też przekrój przewodów, zabezpieczenia i warunki pracy.
- Jeśli łączysz fotowoltaikę, magazyn energii, automatykę i ładowanie, rozrysuj przepływ energii zanim kupisz osprzęt.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: AC jest standardem dystrybucji energii w budynku, a DC językiem baterii, elektroniki i części systemów odnawialnych. Gdy rozumiesz tę granicę, łatwiej dobrać zasilacz, uniknąć uszkodzeń i sensownie zaprojektować instalację. Właśnie na tym poziomie zaczyna się porządna elektryka, a nie przypadkowe podłączanie sprzętu „bo wtyczka pasuje”.
