Falownik to urządzenie, które w zależności od typu zamienia prąd stały na przemienny albo reguluje parametry zasilania silnika. W praktyce spotykam go zarówno w fotowoltaice i zasilaniu awaryjnym, jak i w napędach pomp, wentylatorów czy przenośników. Warto rozumieć jego działanie, bo od tego zależy nie tylko poprawna praca instalacji, ale też zużycie energii, hałas i trwałość całego systemu.
Falownik zamienia energię i steruje pracą urządzeń
- Falownik może oznaczać inwerter DC/AC albo przemiennik częstotliwości do silników.
- W instalacjach PV i z akumulatorami zamienia prąd stały na przemienny.
- W napędach pozwala sterować częstotliwością, napięciem i obrotami silnika.
- Największe korzyści daje w pompach, wentylatorach, sprężarkach i innych układach o zmiennym obciążeniu.
- Przy doborze liczą się nie tylko kW, ale też prąd, fazy, przeciążalność, chłodzenie i warunki montażu.
Co to jest falownik i dlaczego w praktyce oznacza dwie różne rzeczy
W polskiej praktyce technicznej słowo falownik bywa używane w dwóch znaczeniach. W jednej sytuacji chodzi o inwerter DC/AC, czyli urządzenie zamieniające prąd stały z baterii, paneli PV albo akumulatorów na prąd przemienny. W drugiej o przemiennik częstotliwości, który zasila silnik prądem o regulowanej częstotliwości i napięciu. Ja zawsze zaczynam od tego rozróżnienia, bo inaczej łatwo pomylić urządzenie do fotowoltaiki z napędem silnika.
| Określenie | Co zamienia | Typowe zastosowanie | Po co jest używany |
|---|---|---|---|
| Inwerter DC/AC | Prąd stały na prąd przemienny | PV, akumulatory, UPS, zasilanie awaryjne | Żeby zasilić odbiorniki 230 V lub 400 V |
| Przemiennik częstotliwości | Najpierw prostuje, potem odtwarza AC o zadanych parametrach | Pompy, wentylatory, przenośniki, maszyny | Żeby regulować obroty i moment silnika |
| Prostownik | Prąd przemienny na prąd stały | Ładowarki, zasilacze, obwody pośrednie | Żeby uzyskać DC do dalszego przetwarzania |
Właśnie dlatego w rozmowie o instalacji fotowoltaicznej ktoś będzie miał na myśli inwerter sieciowy, a w kotłowni czy centrali wentylacyjnej raczej przemiennik częstotliwości. Gdy ta różnica jest jasna, reszta tematu staje się dużo prostsza.
Jak falownik zamienia energię i steruje pracą urządzenia
Najprościej: urządzenie przyjmuje energię wejściową, porządkuje ją w obwodzie pośrednim, a potem składa z niej nowy przebieg wyjściowy. W elektronice mocy robi się to za pomocą tranzystorów IGBT, czyli elementów przełączających duże prądy, albo MOSFET, które dobrze radzą sobie przy szybkiej pracy i mniejszych stratach. To właśnie modulacja PWM, czyli sterowanie szerokością impulsów, pozwala uzyskać żądane napięcie i częstotliwość.
- Wejście energii - w inwerterze DC pochodzi z baterii lub PV, a w przemienniku częstotliwości zasilanie z sieci trafia najpierw do prostownika.
- Wygładzenie w obwodzie pośrednim - kondensatory i dławiki, czyli elementy ograniczające tętnienia prądu, stabilizują napięcie.
- Przełączanie stopnia mocy - tranzystory mocy budują z napięcia stałego impulsy sterowane przez elektronikę.
- Ułożenie przebiegu wyjściowego - układ nadaje sygnałowi parametry zbliżone do wymaganych przez odbiornik lub silnik.
- Kontrola pracy - czujniki i algorytmy pilnują prądu, temperatury, przeciążenia i bezpieczeństwa.
W napędzie silnika nie chodzi o stworzenie idealnej sinusoidy z laboratorium, tylko o takie ukształtowanie zasilania, żeby silnik pracował stabilnie, cicho i w odpowiednich obrotach. W praktyce to przekłada się na łagodny rozruch, mniejsze udary mechaniczne i lepszą kontrolę procesu. Skoro wiadomo już, jak to działa, warto spojrzeć na miejsca, w których ta technologia naprawdę daje korzyść.
Gdzie falownik daje największą wartość w budynku i na instalacji
Największy sens widzę tam, gdzie obciążenie zmienia się w czasie i nie ma potrzeby ciągłej pracy „na pełnym gazie”. Przy pompach i wentylatorach obowiązuje zgrubnie zasada sześcianu: niewielkie obniżenie obrotów potrafi mocno obniżyć pobór energii. Jeśli prędkość spadnie o 10 procent, zapotrzebowanie na moc może spaść mniej więcej do 73 procent wartości, a przy spadku o 20 procent do około 51 procent. To nie jest magiczna sztuczka, tylko fizyka przepływu.
- Pompy obiegowe i hydroforowe - falownik ogranicza uderzenia hydrauliczne, stabilizuje ciśnienie i zmniejsza zużycie energii.
- Wentylatory i klimatyzacja - łatwiej dobrać wydajność do realnego zapotrzebowania, a układ pracuje ciszej.

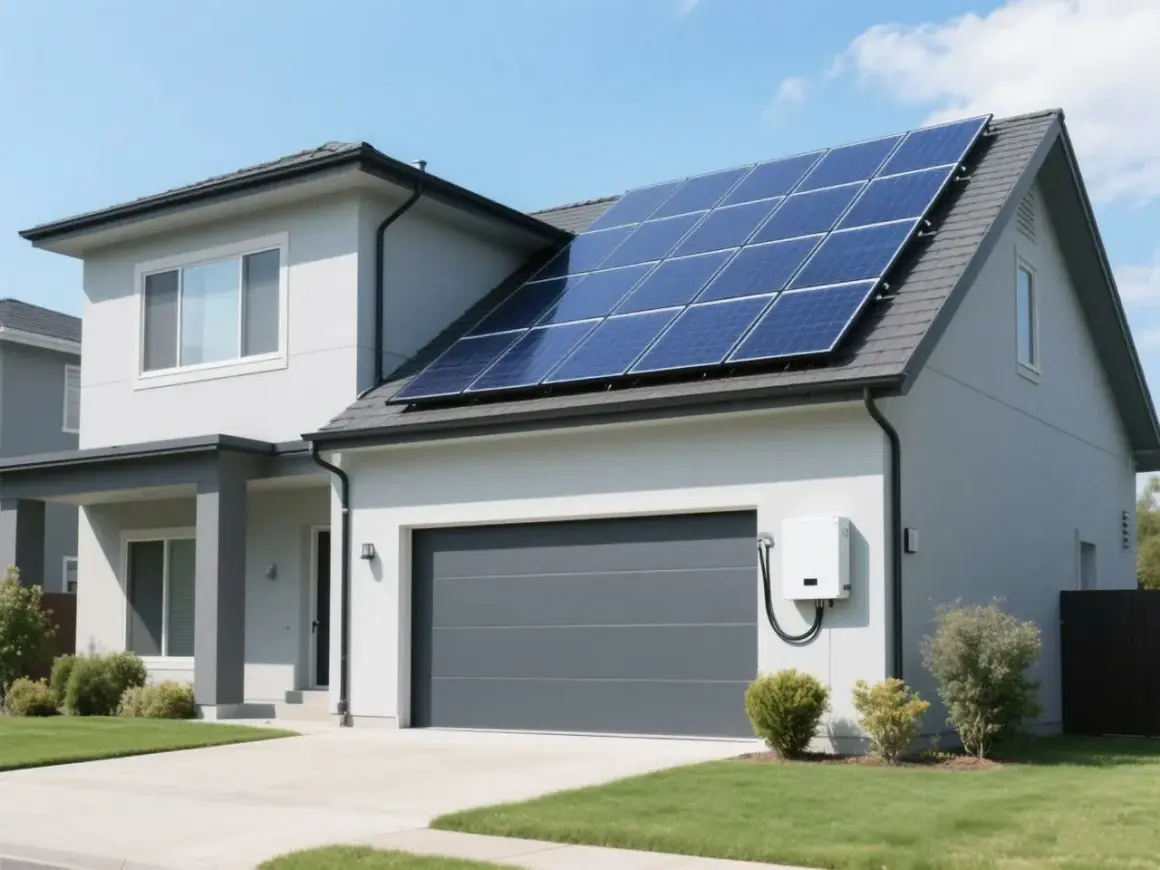

- Fotowoltaika i magazyny energii - inwerter dopasowuje prąd stały z paneli lub baterii do sieci i odbiorników.
- Przenośniki, bramy, podajniki - regulacja obrotów poprawia płynność startu i hamowania.
- Układy zasilania awaryjnego - falownik pozwala wykorzystać energię z akumulatorów tam, gdzie potrzebne jest AC.
W budynkach mieszkalnych i obiektach komercyjnych najczęściej wygrywa więc nie „sam falownik”, tylko możliwość dopasowania pracy urządzenia do realnego obciążenia. To właśnie tu inwestycja zwykle ma największy sens, bo oszczędza energię, ogranicza hałas i wydłuża życie mechaniki. A skoro zastosowań jest kilka, trzeba jeszcze uporządkować rodzaje urządzeń, żeby nie wrzucać wszystkiego do jednego worka.
Jakie rodzaje falowników spotyka się najczęściej
Podział zależy od zastosowania, dlatego ja patrzę na niego przez pryzmat problemu, który trzeba rozwiązać. W fotowoltaice liczy się synchronizacja z siecią, w napędach - regulacja częstotliwości, a w systemach z baterią - elastyczne zarządzanie przepływem energii.
| Rodzaj | Do czego służy | Najważniejsza cecha |
|---|---|---|
| Sieciowy | Zmienia DC z paneli PV na AC zgodne z siecią | Musi synchronizować się z 50 Hz |
| Hybrydowy | Łączy PV, baterię i sieć | Może zarządzać kilkoma źródłami energii |
| Autonomiczny (wyspowy) | Pracuje bez sieci energetycznej | Najczęściej współpracuje z akumulatorami |
| Do silników | Reguluje pracę napędów elektrycznych | Zmienia częstotliwość i napięcie zasilania |
Jednofazowy czy trójfazowy
W instalacjach domowych i lekkich układach spotyka się urządzenia jednofazowe z zasilaniem 230 V. W obiektach technicznych i większości napędów przemysłowych dominuje trójfazowe 400 V, bo pozwala lepiej obsłużyć większe moce i stabilniejszy rozruch. To ważne, bo falownik musi pasować nie tylko do mocy, ale też do sposobu zasilania całej instalacji.
Przeczytaj również: Przewód gumowy warsztatowy H05RR-F - Jak wybrać i uniknąć błędów?
Sterowanie skalarne czy wektorowe
Sterowanie skalarne, często opisywane jako V/f, jest prostsze i wystarcza w mniej wymagających aplikacjach. Sterowanie wektorowe daje dokładniejszą kontrolę momentu i obrotów, więc lepiej sprawdza się tam, gdzie obciążenie często się zmienia albo ważna jest precyzja pracy. Różnica jest praktyczna, nie akademicka: im bardziej wymagający proces, tym bardziej opłaca się lepszy algorytm sterowania.
Dobór rodzaju ma więc sens dopiero wtedy, gdy wiadomo, czy urządzenie ma obsługiwać panel PV, pompę, wentylator czy cały napęd technologiczny. I to prowadzi prosto do pytania, które decyduje o jakości zakupu: po czym rozpoznać, że wybrany model będzie naprawdę odpowiedni.
Na co zwrócić uwagę przy doborze, żeby falownik nie był za mały ani przewymiarowany
W praktyce zaczynam od prądu znamionowego, a dopiero potem patrzę na kilowaty. Sama moc z tabliczki bywa myląca, bo dwa silniki o tej samej mocy mogą mieć różne parametry prądowe, inne warunki rozruchu i zupełnie inny margines bezpieczeństwa. Jeśli urządzenie ma działać długo i bez niespodzianek, trzeba sprawdzić kilka rzeczy naraz.
| Co sprawdzić | Dlaczego to ważne |
|---|---|
| Prąd i napięcie wejściowe | Falownik musi pasować do zasilania 230 V lub 400 V oraz do prądu obciążenia. |
| Typ obciążenia | Pompa, wentylator i przenośnik mają inną charakterystykę startu i pracy. |
| Przeciążalność | Zdolność do krótkiej pracy ponad nominalnym obciążeniem ma znaczenie przy rozruchu i skokach obciążenia. |
| Warunki montażu | Temperatura, pył, wilgoć i wentylacja wpływają na żywotność elektroniki. |
| Kompatybilność z silnikiem | Inne parametry mają silniki standardowe, inne wysokoobrotowe, a inne z hamowaniem. |
| EMC i długość przewodów | Przy dłuższych kablach rośnie ryzyko zakłóceń i trzeba dobrać filtr lub dławik. |
Jeśli miałbym wskazać jedną rzecz, którą użytkownicy pomijają najczęściej, to jest nią właśnie środowisko pracy. Urządzenie, które świetnie działa w wentylowanej szafie rozdzielczej, może mieć kłopot w zapylonym pomieszczeniu technicznym albo przy wysokiej temperaturze otoczenia. W takich warunkach nie ratuje sama „moc na papierze”, tylko poprawny montaż i chłodzenie.
Dobrze dobrany model powinien też uwzględniać hamowanie, jeśli napęd ma dużą bezwładność, oraz komunikację z automatyką, jeżeli ma być częścią większego systemu. To prowadzi do ostatniego, bardzo praktycznego fragmentu: jakie błędy naprawdę psują efekty i powodują problemy po uruchomieniu.
Najczęstsze błędy, które skracają żywotność układu
Najwięcej usterek widzę nie w samym urządzeniu, tylko w doborze i montażu. Falownik jest elektroniką mocy, więc reaguje na błędy szybciej niż większość mechaniki. Gdy coś jest źle policzone, objawy pojawiają się zwykle od razu: przegrzewanie, wyzwalanie zabezpieczeń, zakłócenia albo niestabilna praca silnika.
- Dobór wyłącznie po mocy - bez uwzględnienia prądu, przeciążalności i charakterystyki obciążenia łatwo kupić zły model.
- Brak miejsca na odprowadzenie ciepła - elektronika przegrzewa się znacznie szybciej, niż wielu inwestorów zakłada.
- Zbyt długie lub źle ekranowane przewody - rośnie poziom zakłóceń i ryzyko problemów z pracą silnika.
- Ignorowanie parametrów silnika - błędnie wpisane dane powodują gorszą regulację i wyższe straty.
- Brak elementów do hamowania - przy dużej bezwładności układ może się rozjeżdżać albo wyłączać przy odzysku energii.
Jeżeli mam doradzić jedną zasadę praktyczną, to brzmi ona tak: falownik ma wspierać proces, a nie maskować jego wady. Kiedy napęd mechaniczny jest źle zestrojony, sama elektronika nie zrobi z niego dobrego układu. Dlatego przed montażem zawsze sprawdzam także stronę mechaniczną, a nie tylko kartę katalogową.
Falownik ma sens tam, gdzie prędkość i stabilność pracy coś realnie zmieniają
Najlepszy efekt daje wtedy, gdy urządzenie pracuje z obciążeniem zmiennym, wymaga łagodnego rozruchu albo musi reagować na warunki procesu w czasie rzeczywistym. W takich zastosowaniach zyskuje się trzy rzeczy naraz: lepszą kontrolę, mniejsze zużycie energii i większy komfort pracy instalacji. W prostych układach włącz-wyłącz falownik nie zawsze będzie konieczny, ale tam, gdzie liczy się płynność i precyzja, bardzo trudno go czymś sensownym zastąpić.
Jeśli mam zostawić jedną praktyczną myśl, to taką: przed wyborem warto najpierw odpowiedzieć sobie, czy chodzi o zamianę DC na AC, czy o regulację napędu. Od tej odpowiedzi zależy typ urządzenia, sposób doboru i to, czy inwestycja rzeczywiście poprawi pracę całego systemu.
