Spawanie aluminium migomatem wygląda na prosty temat, ale w praktyce to jedna z bardziej wymagających odmian spawania półautomatycznego. O wyniku decydują tu trzy rzeczy: czystość materiału, sposób podawania drutu i dobór osłony gazowej. Poniżej pokazuję, kiedy ta metoda ma sens, jaki sprzęt wybrać i jak ustawić parametry, żeby nie walczyć z porowatością, brakiem wtopienia i zacięciami drutu.
Najważniejsze zasady, które decydują o jakości spoiny
- Do aluminium używam czystego argonu, a nie mieszanki gazów jak przy stali.
- Najpewniejszy sposób podawania miękkiego drutu to spool gun albo system push-pull.
- Powierzchnię trzeba odtłuścić i usunąć warstwę tlenku szczotką ze stali nierdzewnej.
- Przy aluminium spawam zwykle na pchaniu, a nie na ciągnięciu uchwytu.
- Najczęściej wybieram drut 4043 albo 5356 - decyzja zależy od stopu i tego, jak ma pracować gotowa część.
- Na bardzo cienkich elementach lepiej sprawdza się sprzęt z pulsem albo po prostu TIG, bo aluminium szybko oddaje ciepło.
Na czym polega spawanie aluminium migomatem
Technicznie przy aluminium mówimy o MIG, bo osłona jest obojętna, ale w praktyce wiele osób używa po prostu słowa „migomat”. To ważne rozróżnienie, bo aluminium nie zachowuje się jak stal: ma warstwę tlenku, która topi się znacznie wyżej niż sam metal, a do tego bardzo szybko odprowadza ciepło. Ja właśnie od tego zaczynam ocenę zadania - jeśli ktoś traktuje aluminium tak samo jak stal, zwykle kończy z porowatą, brudną lub osłabioną spoiną.
W dobrze ustawionym procesie aluminium spawa się najczęściej w łuku natryskowym, czyli z płynnym przejściem kropli metalu do jeziorka. To daje stabilniejszy efekt niż klasyczne zwarcie znane ze stali, ale wymaga szybszego prowadzenia uchwytu i lepszego doboru parametrów. Na cieńszych elementach, mniej więcej poniżej 2 mm, robi się już wyraźnie trudniej i wtedy puls albo TIG bywają rozsądniejszym wyborem.
Jeżeli mam zapamiętać tylko jedną rzecz z tego etapu, to tę: przy aluminium nie wygrywa „mocniejsza spawarka”, tylko lepsza kontrola całego procesu. Kiedy znam już zasady gry, przechodzę do sprzętu, bo to on zwykle decyduje, czy w ogóle da się utrzymać stabilne podawanie drutu.
Jaki sprzęt daje realną szansę na dobrą spoinę
Przy aluminium kluczowy jest nie tylko sam migomat, ale cały tor podawania drutu. Miękki drut łatwo się gnie, ściera i potrafi zrobić w podajniku bird nesting, czyli ptasie gniazdo - kłębek splątanej spirali, który zatrzymuje pracę w najmniej odpowiednim momencie. Dlatego do aluminium wybieram osprzęt inaczej niż do stali.
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Spool gun | Naprawy warsztatowe, krótsze spoiny, prace przy przyczepach, ramach, osłonach i lekkich konstrukcjach | Drut biegnie bardzo krótko, więc rzadziej się zgniata i zacina | Mała szpula, cięższy uchwyt i mniejsza wygoda w ciasnych miejscach |
| Push-pull | Dłuższe spoiny, częsta praca z aluminium, produkcja i większa powtarzalność | Najbardziej stabilne podawanie drutu przy dłuższych odcinkach | Droższy i bardziej złożony zestaw |
| Standardowy uchwyt push-only | Tylko krótkie, okazjonalne prace i dobrze przygotowany tor drutu | Najtańsze wykorzystanie istniejącego sprzętu | Największe ryzyko zacięć, niestabilnego łuku i problemów z podawaniem |
Jeśli muszę pracować zwykłym uchwytem, skracam kabel, zakładam prowadnicę teflonową lub nylonową i rolki typu U-groove, bo one lepiej wspierają miękki drut aluminiowy. Docisk ustawiam tylko tak mocno, jak trzeba, żeby drut nie ślizgał się w rolkach - zbyt duży nacisk bardziej szkodzi niż pomaga. Sam sprzęt jednak nie wystarczy, jeśli materiał jest zabrudzony, więc następny krok to przygotowanie powierzchni.
Jak przygotować aluminium przed spawaniem
Aluminium trzeba potraktować jak materiał, który bardzo źle znosi pośpiech. W praktyce zaczynam od odtłuszczenia, a dopiero potem usuwam warstwę tlenku, bo odwrotna kolejność tylko wciska zanieczyszczenia głębiej w powierzchnię. Do tej pracy używam wyłącznie szczotki ze stali nierdzewnej przeznaczonej do aluminium - zwykła szczotka stalowa może przenieść obce cząstki i zepsuć spoinę.
- Odtłuszczam element czystym, niestrzępiącym się materiałem i odpowiednim środkiem do odparowania oleju oraz smaru.
- Szczotkuję tylko w strefie spoiny, najlepiej tuż przed spawaniem, żeby tlenek nie zdążył się odnowić.
- Oddzielam narzędzia do aluminium od narzędzi do stali, bo krzyżowe zanieczyszczenie szybko wychodzi w spoinie.
- Suszę i ogrzewam materiał tylko wtedy, gdy trzeba usunąć wilgoć lub kondensację, ale bez przesadnego podgrzewania całego elementu.
- Sprawdzam krawędzie po cięciu - jeśli były topione plazmą albo laserem, nie ograniczam się do przetarcia, tylko usuwam strefę uszkodzoną przez cięcie.
Najczęstszy błąd, jaki widzę, to spawanie „na brudno” z nadzieją, że argon wszystko załatwi. Nie załatwi. Na aluminium brud i wilgoć kończą się porowatością, szarym nalotem i słabym związaniem lica z materiałem. Gdy powierzchnia jest już przygotowana, można sensownie dobrać drut i gaz.
Jak dobrać drut i gaz do rodzaju aluminium
W aluminium najczęściej obracam się wokół dwóch rodzajów drutu: 4043 i 5356. To nie jest akademicka ciekawostka, tylko praktyczny wybór, który realnie zmienia to, jak jeziorko się układa, jak łatwo prowadzi się łuk i jak zachowuje się gotowa spoina po obróbce.
| Drut | Najczęstsze zastosowanie | Co mi daje w praktyce | Kiedy wolę uważać |
|---|---|---|---|
| 4043 | Naprawy ogólne, wiele stopów serii 6xxx, odlewy i prace, w których liczy się łatwiejsze prowadzenie jeziorka | Lepsza płynność, spokojniejszy łuk i mniejsza skłonność do pęknięć | Nie jest najlepszym wyborem, gdy po spawaniu ma się liczyć dobry kolor po anodowaniu |
| 5356 | Elementy bardziej obciążone, wiele stopów 5xxx i 6xxx, detale, gdzie ważna jest wytrzymałość i lepsze dopasowanie po anodowaniu | Wyższa wytrzymałość spoiny i lepszy efekt wizualny po anodowaniu | Jest zwykle trudniejszy w prowadzeniu i bardziej wymagający dla początkującego |
Do większości prac warsztatowych zostaję przy czystym argonie. To standard, który daje stabilną osłonę i nie wprowadza reakcji chemicznych typowych dla stali. Przepływ ustawiam zwykle w okolicy 10-14 l/min, a przy przeciągu lub gorszej osłonie zwiększam go ostrożnie, zamiast od razu „lać gaz” bez kontroli. Mieszanki z CO2 odpadają - przy aluminium szukam ochrony, nie dodatkowej reakcji w łuku.
Jeśli mam wątpliwość, od którego drutu zacząć, zwykle biorę pod uwagę trzy rzeczy: rodzaj stopu bazowego, późniejsze obciążenie i wygląd spoiny po wykończeniu. Ten wybór prowadzi mnie już bezpośrednio do ustawień, bo sam drut bez dobrze ustawionego łuku nadal nie da dobrego efektu.
Jakie ustawienia i technika prowadzenia działają najlepiej
Tu nie ma jednego uniwersalnego programu, ale są zakresy, od których rozsądnie jest zacząć. Ja zawsze robię próbę na odpadzie, bo aluminium potrafi zaskoczyć nawet wtedy, gdy masz poprawnie dobrany drut i gaz. Najważniejsze jest to, żeby od początku pracować stabilnie, bez szarpania łuku i bez zbyt długiego zatrzymywania się w jednym punkcie.
| Parametr | Dobry punkt startowy | Na co patrzę w spoinie |
|---|---|---|
| Kąt prowadzenia | 10-15° pchania | Czystsze lico i lepsza osłona jeziorka |
| Gaz osłonowy | 100% argonu, zwykle 10-14 l/min | Brak porów, brak nadmiernego rozprysku i stabilny łuk |
| Wysięg drutu | Krótki i powtarzalny, bez przesadnego wysuwania końcówki | Równy dźwięk łuku i brak rozjeżdżania się spoiny |
| Średnica drutu | 0,8 mm dla cieńszych elementów, 1,0 mm jako wariant uniwersalny, 1,2 mm przy grubszych przekrojach | Stabilność podawania i lepsze dopasowanie do grubości materiału |
| Tryb pracy | Łuk natryskowy, a jeśli masz taką funkcję - puls | Mniej rozprysków i lepsza kontrola ciepła |
Przy prowadzeniu uchwytu pilnuję krótkiego, równego ruchu i nie próbuję „rysować” spoiny jak przy stali w zwarciu. Aluminium lubi szybsze tempo, bo zbyt wolna jazda kończy się przegrzaniem, przepaleniem krawędzi albo zbyt szerokim jeziorkiem, które traci kontrolę. Z kolei zbyt szybki ruch od razu daje brak wtopienia, więc szukam środka i obserwuję, czy lico jest równe, a spoinie nie brakuje przyczepności na bokach.
Jeżeli masz maszynę z pulsem, warto go wypróbować na cieńszych elementach, bo pomaga ograniczyć dopływ ciepła i ułatwia kontrolę jeziorka. Nadal jednak nie zastępuje czystej powierzchni ani poprawnego podawania drutu. Gdy te trzy rzeczy są pod kontrolą, widać to od razu, a jeśli nie, błędy szybko wychodzą na spoinie.

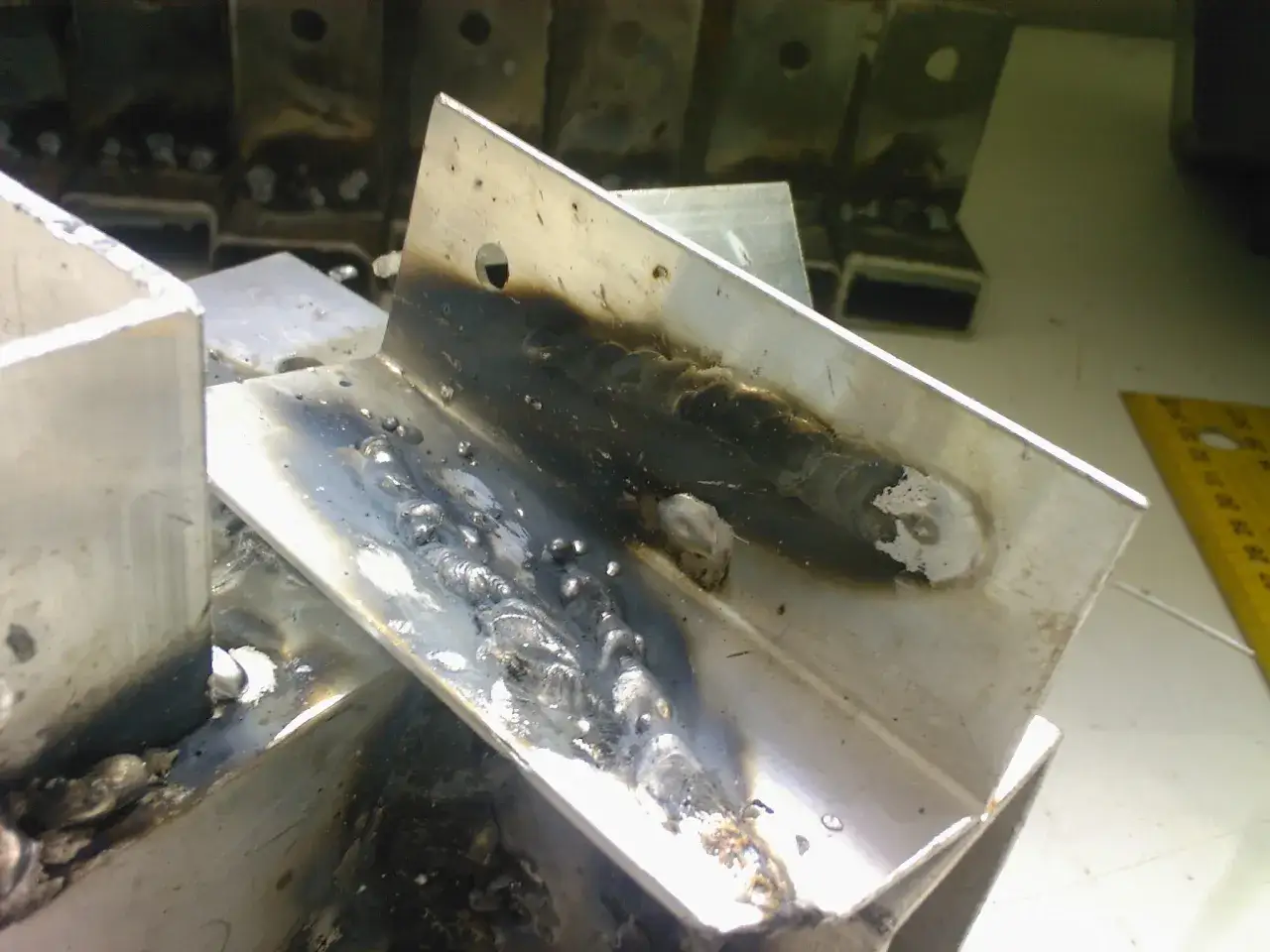

Najczęstsze błędy, które psują spoinę
W aluminium większość problemów nie bierze się z „złej spawarki”, tylko z serii drobnych zaniedbań. Ja zwykle widzę te same błędy w kółko, zwłaszcza gdy ktoś próbuje przejść ze stali na aluminium bez zmiany nawyków.
- Brudna powierzchnia - daje porowatość, ciemny nalot i słabe związanie krawędzi.
- Zły gaz - mieszanka do stali nie zastąpi czystego argonu przy aluminium.
- Za długi przewód i ostre załamania - miękki drut zaczyna się klinować, a łuk staje się niestabilny.
- Zbyt mocny docisk rolek - drut się odkształca, ściera i łatwiej robi się ptasie gniazdo.
- Spawanie na ciągnięcie - przy aluminium zwykle pogarsza osłonę i zostawia brudniejszą spoinę.
- Za mało ciepła - metal nie wiąże się poprawnie, szczególnie na początku ścieżki.
- Za dużo ciepła - przepalenie, opadanie jeziorka i osłabienie krawędzi.
Najbardziej zdradliwy błąd to taki, który na pierwszy rzut oka wygląda niegroźnie: lekko zabrudzony profil, odrobinę za duży docisk rolek albo kabel zbyt mocno wygięty za stołem. Każdy z tych detali osobno wydaje się mały, ale razem wystarczą, żeby spawanie zaczęło „walczyć samo ze sobą”. To prowadzi do pytania, kiedy MIG naprawdę ma przewagę, a kiedy rozsądniej przejść na TIG.
Kiedy MIG wygrywa z TIG, a kiedy nie
Ja wybieram MIG wtedy, gdy liczy się tempo, długość spoin i powtarzalność. To dobry kierunek przy ramach, przyczepach, osłonach, wspornikach, prostych naprawach warsztatowych i wszędzie tam, gdzie trzeba zrobić kilka metrów spoiny bez ciągłego przerywania pracy. W takiej sytuacji dobrze ustawiony półautomat potrafi być bardzo wydajny.
| Sytuacja | MIG z aluminium | TIG |
|---|---|---|
| Grubsze profile i dłuższe spoiny | Zwykle szybszy i wygodniejszy | Dokładniejszy, ale wolniejszy |
| Cienkie ścianki i delikatne detale | Działa, ale wymaga większej kontroli i często pulsu | Zazwyczaj bezpieczniejszy i łatwiejszy do opanowania |
| Estetyka lica i precyzja | Dobra, jeśli wszystko jest ustawione wzorowo | Najczęściej lepsza kontrola wyglądu spoiny |
| Prace seryjne | Duża przewaga wydajności | Sprawdza się, ale zwykle wolniej |
Jeśli mam przed sobą bardzo cienki materiał, małą ilość miejsca albo detal, który ma wyglądać wyjątkowo równo, częściej wybieram TIG. Gdy jednak priorytetem jest produkcyjność i praktyczna naprawa, MIG wygrywa bez dyskusji - pod warunkiem, że osprzęt i przygotowanie są zrobione porządnie. Na koniec zostawiam krótką listę rzeczy, które sprawdzam przed pierwszym łukiem, bo to właśnie one najczęściej oszczędzają czas i materiał.
Co sprawdzam przed pierwszą spoiną, żeby nie marnować materiału
- Czy mam czysty argon i szczelne podłączenie gazu.
- Czy drut jest świeży, suchy i nieutleniony.
- Czy rolki, prowadnica i końcówka prądowa są dobrane do średnicy drutu.
- Czy kabel nie ma ostrych załamań i czy uchwyt pracuje lekko.
- Czy element został odtłuszczony i wyszczotkowany tuż przed spawaniem.
- Czy mam odpad do próby i zapisane ustawienia, które mogę potem powtórzyć.
Najwięcej zyskuję nie na przypadkowym podkręcaniu parametrów, tylko na porządnym przygotowaniu, stabilnym podawaniu drutu i testach na odpadzie. Przy aluminium cierpliwość przed pierwszym łukiem zwraca się szybciej niż przy stali, bo każdy błąd w czystości, gazie albo prowadzeniu widać niemal od razu.
