Frezowanie aluminium ma sens tylko wtedy, gdy od początku dobrze ustawisz narzędzie, chłodzenie i sposób wejścia w materiał. W praktyce właśnie te trzy elementy decydują o tym, czy detal wyjdzie gładki i czysty, czy trzeba będzie walczyć z wiórami, zadziorami i poprawkami. W dalszej części pokazuję, jak dobrać frez, parametry i kolejność pracy, żeby obróbka była przewidywalna na zwykłej frezarce i na CNC.
Najważniejsze zasady, które dają przewidywalny efekt
- Najpierw sprawdź stop aluminium. Niskokrzemowe zachowuje się inaczej niż odlewy z większą ilością krzemu.
- Do większości zadań startuję od freza węglikowego z 2 lub 3 ostrzami. To najczęściej najlepszy kompromis między wyrzutem wióra a wydajnością.

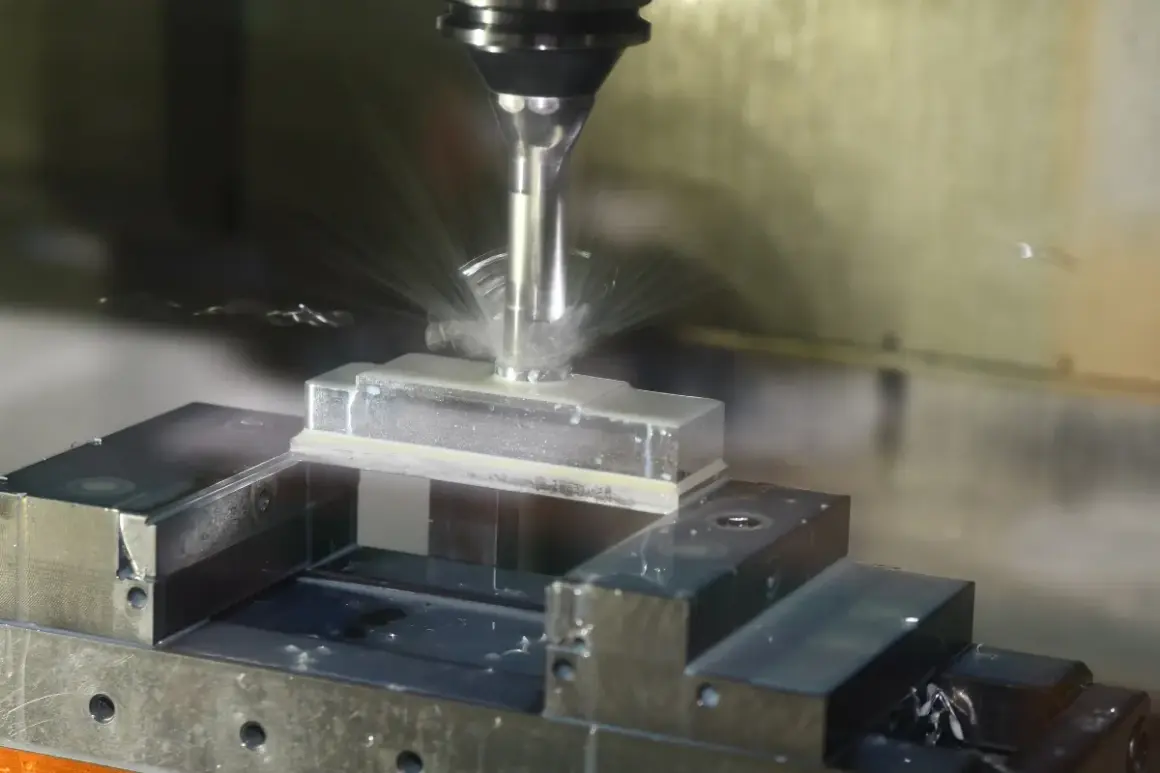

- Chłodziwo w aluminium nie jest dodatkiem kosmetycznym. Pomaga ograniczyć smużenie i poprawia jakość powierzchni.
- Współbieżne prowadzenie narzędzia i krótki wysięg zwykle dają lepszy efekt niż „agresywne” ustawienia bez kontroli.
- Przy wysokiej zawartości krzemu trzeba myśleć o bardziej odpornym narzędziu, często nawet o PCD.
Co w aluminium zachowuje się inaczej niż w stali
Największy błąd, jaki widzę w warsztatach, to przenoszenie stalowych nawyków do miękkiego metalu. Aluminium niby skrawa się łatwo, ale potrafi być „lepkie”: zamiast czystego wióra tworzy narost na krawędzi, a potem zaczyna mazać powierzchnię i robić zadziory. Ten narost, czyli built-up edge, jest jednym z głównych powodów, dla których detal wygląda gorzej, niż powinien.
Różnica między stopami jest równie ważna jak sama frezarka. Stopy niskokrzemowe częściej sprawiają problem smużeniem i przyklejaniem materiału do ostrza, natomiast odlewy oraz stopy z większą ilością krzemu są bardziej ścierne. Według zaleceń Sandvik Coromant przy aluminium z zawartością krzemu poniżej 13% kluczowe stają się dobre tworzenie i odprowadzanie wióra, a przy wyższym krzemie rośnie znaczenie odporniejszych geometrii i narzędzi PCD.
| Rodzaj materiału | Co zwykle utrudnia obróbkę | Na co zwracam uwagę |
|---|---|---|
| Stopy niskokrzemowe | Narost, smużenie, zadzior na krawędzi | Ostra geometria, dobry wyrzut wióra, sensowne chłodzenie |
| Stopy i odlewy z większym Si | Ścieranie ostrza, szybsze zużycie, trudniejsze wykończenie | Twardsze narzędzie, często powłoka diamentowa lub PCD |
W praktyce to właśnie stop, a nie sama „miękkość” materiału, podpowiada mi dalsze decyzje. Gdy już to ustalę, dobór frezu i osprzętu staje się dużo prostszy.
Jak dobieram narzędzie i osprzęt do tego materiału
Do aluminium najlepiej sprawdzają się ostre, dodatnio ustawione krawędzie skrawające oraz rowki, które naprawdę mają gdzie zabrać wiór. Nie szukam tu narzędzia „do wszystkiego”, bo taki kompromis zazwyczaj kończy się przeciętnym wykończeniem i niepotrzebnym grzaniem materiału. W większości prac zaczynam od freza węglikowego z 2 lub 3 ostrzami, bo to najpewniejszy punkt wyjścia.
W katalogach narzędziowych najczęściej powtarza się ten sam kierunek: mniej przypadkowości, więcej geometrii pod aluminium. Ostre krawędzie, polerowane rowki i odpowiednio duża przestrzeń na wiór robią większą różnicę niż sama nazwa serii. Z kolei większa liczba ostrzy bywa sensowna dopiero wtedy, gdy masz stabilny układ, dobre chłodzenie i pewność, że wiór nie będzie się klinował.
| Wariant narzędzia | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Frezy węglikowe 2-ostrzowe | Roughing, kieszenie, prace uniwersalne | Bardzo dobry wyrzut wióra, małe ryzyko zapchania | Nie zawsze najwyższa wydajność przy dużej sztywności układu |
| Frezy węglikowe 3-ostrzowe | Najbardziej wszechstronny wybór do aluminium | Dobry kompromis między wydajnością a ewakuacją wióra | Wymagają rozsądnego chłodzenia i poprawnej strategii wejścia |
| Frezy 5-ostrzowe | Stabilne maszyny, wysoka produktywność, lepsza kontrola procesu | Wysoki posuw i dobra jakość powierzchni przy odpowiednim ustawieniu | Wiór musi mieć gdzie uciec, inaczej rośnie ryzyko zakleszczenia |
| PCD lub narzędzia diamentowe | Wysoki krzem, serie produkcyjne, wysokie wymagania jakościowe | Bardzo dobra trwałość i odporność na ścieranie | Wyższy koszt wejścia, opłacają się głównie przy większej skali |
| HSS / kobalt | Proste, mniej wymagające zadania | Niski koszt i łatwa dostępność | Niższa wydajność i szybsze zużycie przy bardziej wymagającej obróbce |
Na osprzęt patrzę tak samo serio jak na sam frez. Bicie promieniowe, zbyt duży wysięg i słaby uchwyt potrafią zniszczyć efekt szybciej niż zły program. Przy aluminium szczególnie ważne są stabilne mocowanie, możliwie krótki wysięg i dobra geometria wejścia w materiał.
W praktyce pomaga też sposób prowadzenia narzędzia. Frezowanie współbieżne, czyli takie, w którym krawędź wchodzi w materiał od większej do mniejszej grubości wióra, zwykle daje lepszą powierzchnię i mniejsze skłonności do zadziorów. Gdy robię kieszeń, wolę wejście po rampie lub po helisie niż proste zagłębienie na siłę.
Gdy narzędzie i oprawka są dobrane rozsądnie, można przejść do parametrów, które naprawdę robią różnicę.
Jakie parametry dają bezpieczny punkt startu
W aluminium łatwo przesadzić w dwie strony. Zbyt ostrożne ustawienie powoduje tarcie i narost, a zbyt agresywne potrafi zapchać rowek wiórowy lub przeciążyć uchwyt. Dlatego nie zaczynam od „maksimum z katalogu”, tylko od sensownego zakresu startowego i obserwuję wiór, dźwięk oraz jakość krawędzi.
| Obszar | Praktyczny punkt odniesienia | Co to oznacza w praktyce |
|---|---|---|
| Dedykowane narzędzia HSM do aluminium | Około 1000-3000 m/min prędkości skrawania | To poziom spotykany w narzędziach do szybkiej obróbki, jeśli masz odpowiednie obroty i sztywność |
| Ostrożniejsze slotowanie i pełniejsze zagłębienie | Około 180-460 m/min | Bezpieczniejszy zakres, gdy obróbka jest bardziej obciążająca albo maszyna nie jest bardzo sztywna |
| Przykład z testu dla 6061 | 6000 obr./min, 3048 mm/min, 0,127 mm/ostrze, ap 9,525 mm, ae 7,62 mm | Dobry benchmark dla stabilnego układu, ale nie wzór do bezrefleksyjnego kopiowania |
| Stężenie emulsji chłodziwa | 5% przy Si poniżej 8%, 10% przy 8-12%, 15% powyżej 12% | Sandvik Coromant podaje te wartości jako praktyczne odniesienie do zawartości krzemu |
Ten ostatni punkt jest ważniejszy, niż wielu operatorów zakłada. W aluminium chłodziwo nie służy tylko do obniżenia temperatury, ale też do wypłukiwania wióra i ograniczania smużenia. Jeśli materiał ma wyższy udział krzemu, płyn roboczy i jego stężenie zaczynają mieć realny wpływ na trwałość narzędzia oraz jakość powierzchni.
W jednym z testów OSG dla stopu 6061 aluminium zastosowano 6000 obr./min, 3048 mm/min oraz 0,127 mm na ostrze przy 9,525 mm głębokości osiowej i 7,62 mm szerokości skrawania. To nie jest uniwersalna recepta, ale bardzo przydatny punkt odniesienia, bo pokazuje, że aluminium lubi wyraźny, zdecydowany posuw, a nie zbyt ostrożne „głaskanie” materiału.
Jeśli wiór robi się długi, gorący i zaczyna zalegać w rowku, zwykle nie zwalniam pierwszego. Najpierw sprawdzam ewakuację wióra, geometrię narzędzia i chłodzenie, bo to one najczęściej są źródłem problemu. Gdy parametry są już wstępnie ustawione, liczy się sama kolejność pracy.
Jak przebiega sensowny proces krok po kroku
Na frezarce ręcznej i na CNC kolejność jest podobna, ale poziom kontroli jest inny. W obu przypadkach zaczynam od tego samego: sztywnego zamocowania, krótkiego wysięgu i jasnego planu przejść. Aluminium wybacza wiele, ale źle podparty detal bardzo szybko pokaże to na powierzchni.
- Rozpoznaj stop i cel obróbki. Inaczej traktuję detal techniczny, inaczej element wizualny. Jeśli ma być widoczny, od razu planuję lepsze wykończenie i odgratowanie.
- Zadbaj o mocowanie. Profil, płytkę czy wspornik mocuję tak, by drgania miały jak najmniej miejsca. Krótki wysięg narzędzia daje więcej niż pozornie „mocniejszy” program.
- Ustal wejście w materiał. Do kieszeni wybieram rampę albo helisę, a nie przypadkowe zagłębienie. To zmniejsza obciążenie i poprawia kontrolę nad wiórem.
- Wykonaj zgrubienie z myślą o wiórze. Lepszy jest spokojny, ale pewny ubytek materiału niż agresywny ruch, który zapcha rowek i zatrzyma proces.
- Zostaw wykończenie na osobne przejście. Ostatni przejazd robię lżejszy, bo wtedy łatwiej o czystą krawędź i dokładny wymiar.
- Usuń zadzior i sprawdź krawędzie. Aluminium bardzo często wymaga odgratowania, nawet jeśli sama powierzchnia wygląda dobrze.
W praktyce najbardziej cenię frezowanie współbieżne, bo daje czystszy ślad i mniejszą tendencję do podrywania materiału na wyjściu z krawędzi. Przy cienkościennych detalach zostawiam też niewielki naddatek na ostatni przejazd, zamiast próbować wykończyć wszystko jednym agresywnym ruchem.
Gdy ten schemat działa, proces staje się powtarzalny. Jeśli nie działa, zwykle winny jest jeden z kilku bardzo konkretnych błędów.
Najczęstsze błędy, które psują powierzchnię
- Zbyt wiele ostrzy bez miejsca na wiór. Aluminiowy wiór nie lubi być upychany w ciasnym rowku.
- Za mały posuw. Frez zaczyna trzeć zamiast ciąć, a to sprzyja narostowi i przegrzaniu krawędzi.
- Za duży wysięg narzędzia. Nawet dobra geometria nie uratuje układu, który drga.
- Brak chłodziwa albo zła emulsja. W aluminium to szybko odbija się na wykończeniu i trwałości narzędzia.
- Pełne zagłębianie tam, gdzie lepsza byłaby rampa lub helisa. To prosta droga do gorszego wyrzutu wióra i większych sił skrawania.
- Ignorowanie różnicy między stopem walcowanym a odlewem. Ten sam program może dać zupełnie inny efekt.
- Pomijanie odgratowania. W aluminium zadzior pojawia się łatwo i potrafi zepsuć całą wartość wizualną detalu.
Jest jeszcze jedna rzecz, którą warto mieć z tyłu głowy: jeśli przestajesz widzieć wiór, to nie jest dobry znak. W praktyce oznacza to zwykle, że rowek zaczyna się zapychać i trzeba przerwać, zamiast liczyć, że problem sam zniknie. To drobna zasada, ale często ratuje frez i obrabiany detal.
Najdroższy błąd zwykle nie wynika z jednego parametru, tylko z ich złego zestawu. Zdarza się, że sam frez jest dobry, ale przegrywa z długim wysięgiem, źle dobraną emulsją i programem, który nie zostawia wiórowi miejsca do ucieczki.
Co sprawdza się, gdy zależy ci na czystej krawędzi i krótkim czasie obróbki
Gdy mam mało czasu, a detal ma wyjść dobrze za pierwszym razem, ustawiam priorytety bardzo prosto: narzędzie, wiór, mocowanie. Jeśli te trzy rzeczy są pod kontrolą, reszta zwykle układa się znacznie łatwiej. W aluminium nie wygrywa ten, kto „najmocniej dociska”, tylko ten, kto najrozsądniej prowadzi proces.
- Do większości prac wybieraj frez o ostrej geometrii i dobrym wyrzucie wióra.
- Przy wyższym krzemie myśl o trwałości narzędzia, nie tylko o cenie zakupu.
- Nie oszczędzaj na chłodziwie, jeśli zależy ci na powierzchni bez smug.
- Przy cienkich ściankach zostaw naddatek i zrób lekkie przejście wykańczające.
- Po obróbce zawsze sprawdź krawędzie pod kątem zadzioru, bo właśnie tam najczęściej chowa się problem.

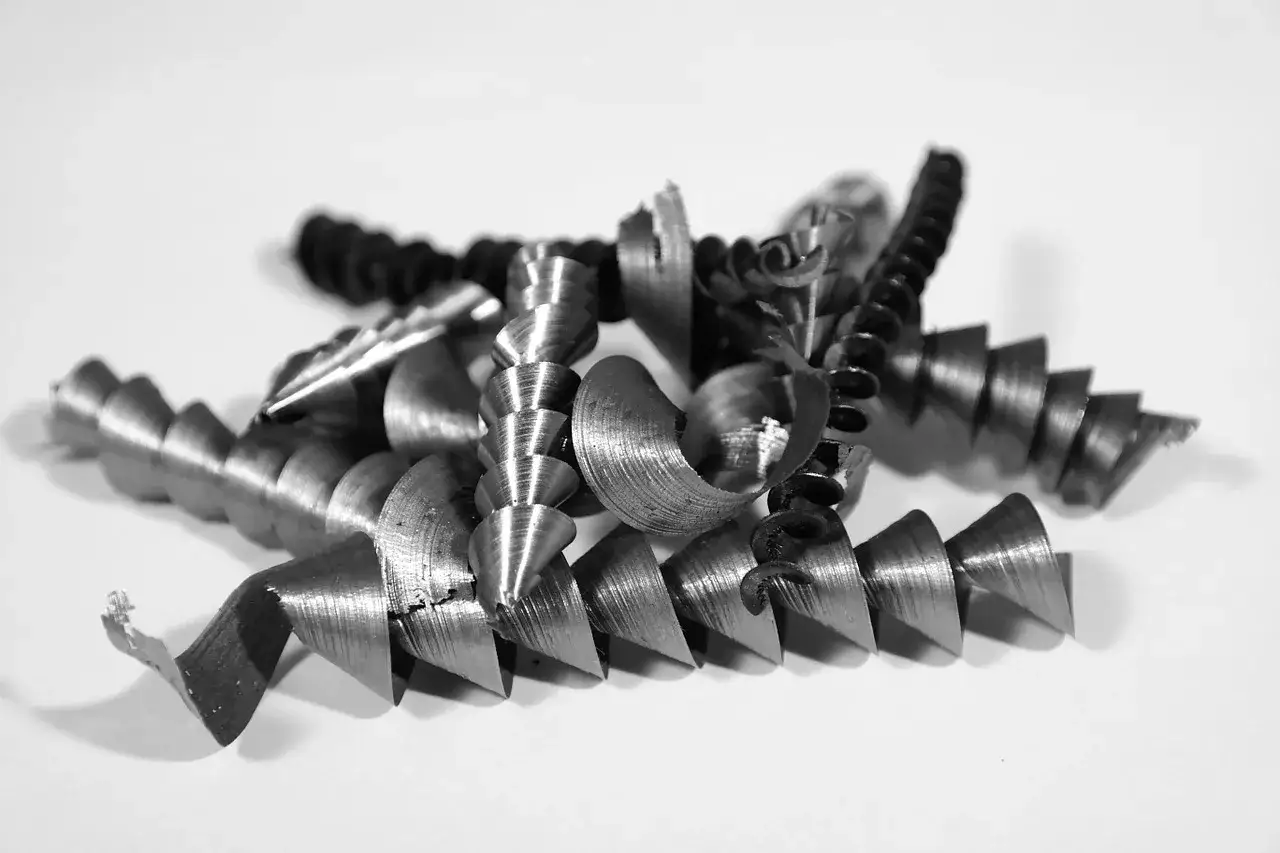

Jeżeli miałbym wskazać jedną rzecz, od której zaczynam każdy rozsądny projekt, to jest nią kontrola wióra. Gdy wiór jest krótki, swobodnie się odprowadza i nie zalega w rowku, aluminium odwdzięcza się czystą powierzchnią, stabilnym wymiarem i mniejszą liczbą poprawek. I właśnie o to chodzi w dobrze ustawionej obróbce, niezależnie od tego, czy pracujesz na prostszej frezarce, czy na maszynie CNC.
