Suwmiarka to jedno z tych narzędzi, które pozornie wyglądają prosto, a w praktyce decydują o tym, czy element pasuje od razu, czy trzeba wracać do poprawki. W tym artykule wyjaśniam, czym jest suwmiarka, jak działa, jakie są jej rodzaje i jak mierzyć nią bez typowych błędów. Dorzucam też praktyczne wskazówki z warsztatu i budowy, bo właśnie tam ten przyrząd pokazuje swoją największą wartość.
Najważniejsze informacje o suwmiarce w skrócie
- Suwmiarka służy do pomiaru wymiarów zewnętrznych, wewnętrznych oraz głębokości, zwykle z dokładnością od 0,1 do 0,02 mm, a w modelach cyfrowych często do 0,01 mm.
- W pracy technicznej pomaga sprawdzać średnice, grubość, szerokość i pasowanie elementów po cięciu, wierceniu lub obróbce.
- Do codziennych zadań najwygodniejsza bywa wersja cyfrowa, ale klasyczna suwmiarka noniuszowa jest trwała i nie wymaga baterii.
- Na wynik wpływają nie tylko szczęki i skala, lecz także docisk, ustawienie narzędzia oraz temperatura mierzonego elementu.
- Najczęściej wybierany zakres to 0-150 mm, a przy większych detalach warto szukać wersji 200 lub 300 mm.
Czym jest suwmiarka i gdzie naprawdę się przydaje
Najkrócej mówiąc, suwmiarka to precyzyjny przyrząd pomiarowy do sprawdzania niewielkich wymiarów z większą dokładnością niż miarka zwijana czy linijka. W praktyce używa się jej do pomiaru średnicy wałka, grubości blachy, szerokości profilu, średnicy otworu albo głębokości otworu i rowka. Ja traktuję ją jako pierwszy filtr jakości: szybciej niż wiele innych narzędzi pokazuje, czy detal jest zgodny z projektem.
To narzędzie nie jest elektronarzędziem, ale w warsztacie i na budowie pracuje obok nich na co dzień. Po cięciu, wierceniu, frezowaniu czy szlifowaniu właśnie suwmiarka pozwala sprawdzić, czy efekt jest wystarczająco dokładny, zanim element trafi do montażu. W ekipach montażowych i serwisowych to często najszybszy sposób, by uniknąć poprawiania całego fragmentu robót.
Największa zaleta tego przyrządu jest prosta: daje odpowiedź bez zgadywania. A kiedy już wiadomo, co mierzy i po co, warto przyjrzeć się temu, z czego suwmiarka się składa i skąd bierze się jej dokładność.

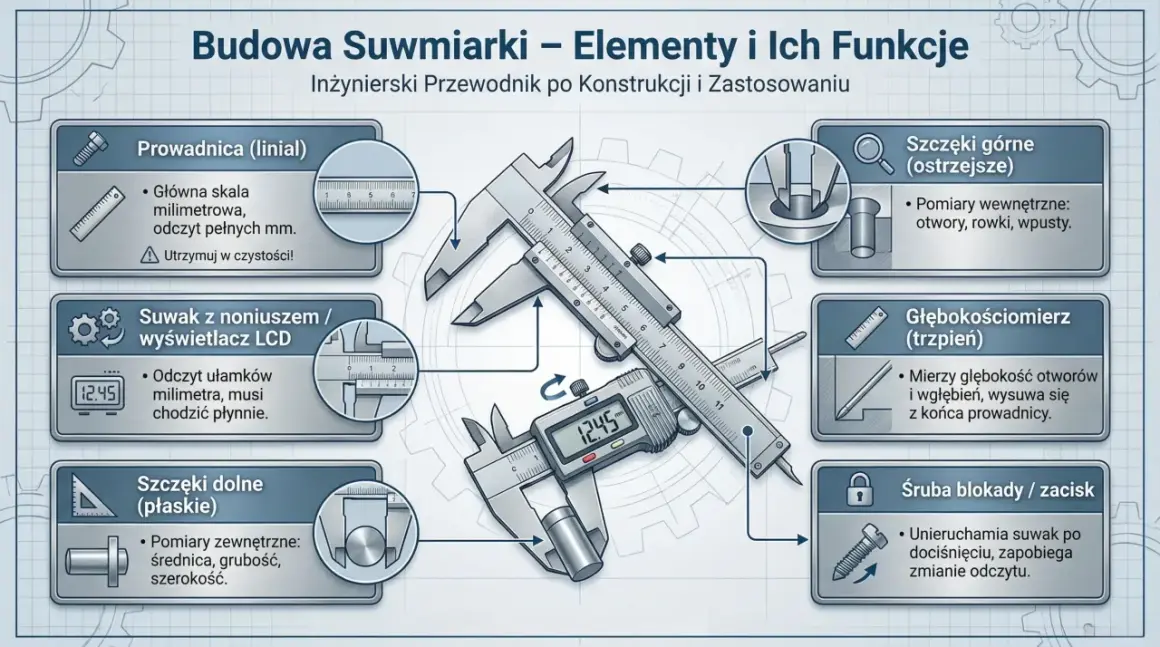

Z czego składa się suwmiarka i jak odczytuje wymiar
Budowa suwmiarki jest dość prosta, ale każdy element ma konkretne zadanie. Właśnie dlatego ten przyrząd jest tak użyteczny: łączy prostą mechanikę z precyzyjnym odczytem. W wersji analogowej dokładność zapewnia noniusz, czyli dodatkowa podziałka pomagająca odczytać ułamki milimetra. W cyfrowej tę pracę wykonuje elektronika i wynik pojawia się na wyświetlaczu.
| Element | Do czego służy |
|---|---|
| Szczęki zewnętrzne | Mierzą wymiary zewnętrzne, na przykład szerokość, grubość lub średnicę wałka. |
| Szczęki wewnętrzne | Pozwalają mierzyć średnice wewnętrzne, na przykład otworów, rur lub tulei. |
| Skala główna | Pokazuje pełne milimetry lub cale, zależnie od wersji narzędzia. |
| Noniusz | Umożliwia dokładniejszy odczyt części milimetra, czyli zwiększa precyzję pomiaru. |
| Głębokościomierz | Służy do pomiaru głębokości otworów, rowków i kieszeni. |
| Śruba blokująca | Utrzymuje ustawiony wymiar, gdy trzeba go zapisać lub porównać. |
W praktyce odczyt jest prosty: w suwmierce analogowej najpierw odczytujesz pełne milimetry ze skali głównej, a potem szukasz kreski na noniuszu, która idealnie pokrywa się ze skalą podstawową. To właśnie ona wskazuje ułamek milimetra. W modelu cyfrowym ten etap odpada, ale zasada pomiaru zostaje ta sama: szczęki muszą obejmować detal bez przekrzywienia i bez nadmiernego nacisku.
Skoro mechanika narzędzia jest już jasna, pozostaje pytanie praktyczne: który typ suwmiarki będzie najlepszy do konkretnej pracy.
Jakie rodzaje suwmiarek warto znać
Na rynku spotkasz kilka podstawowych odmian tego narzędzia. Różnią się sposobem odczytu, odpornością na warunki pracy i wygodą użytkowania. Dla większości fachowców i majsterkowiczów najważniejsze jest to, czy suwmiarka ma być szybka w użyciu, trwała, czy po prostu możliwie uniwersalna.
| Typ | Największa zaleta | Ograniczenie | Kiedy ma sens |
|---|---|---|---|
| Analogowa noniuszowa | Trwała, prosta, nie potrzebuje baterii | Wymaga wprawy przy odczycie | Do warsztatu, na budowę i do pracy w trudniejszych warunkach |
| Cyfrowa | Szybki odczyt i zwykle rozdzielczość do 0,01 mm | Zależna od baterii i elektroniki | Gdy liczy się wygoda, tempo i czytelność wyniku |
| Zegarowa | Czytelna tarcza, wygodny odczyt dla wielu użytkowników | Bardziej wrażliwa mechanicznie niż prosta analogowa | Do pracy warsztatowej, gdy lepiej sprawdza się wskazówka niż LCD |
| Specjalna | Umożliwia nietypowe pomiary, na przykład rowków lub zębów | Ma węższe zastosowanie | Do zadań specjalnych, serwisu i precyzyjnej obróbki |
Zakres pomiarowy najczęściej wynosi 0-150 mm, ale bez problemu kupisz też wersje 200 lub 300 mm. Do domowego warsztatu i większości prac montażowych zwykle wystarcza 150 mm. Jeśli pracujesz z większymi profilami, blachą albo elementami instalacyjnymi, dłuższy model ma więcej sensu niż późniejsze kombinowanie z pomiarem na raty.
Ja najczęściej wybieram tak: do szybkich i powtarzalnych zadań biorę cyfrę, a do pracy w pyle, wilgoci i w terenie chętniej sięgam po solidny model analogowy. I właśnie od sposobu użycia zależy, czy suwmiarka rzeczywiście pokaże prawdę.
Jak mierzyć suwmiarką bez typowych przekłamań
Sama suwmiarka nie gwarantuje dobrego wyniku. Liczy się sposób użycia, bo nawet bardzo dobry przyrząd można łatwo „zepsuć” złym ustawieniem. Najpierw zawsze sprawdzam, czy szczęki są czyste i czy narzędzie pokazuje zero po całkowitym zamknięciu. To prosta czynność, ale bardzo często oszczędza czas i nerwy.
- Wyczyść szczęki i sprawdź, czy narzędzie po zamknięciu pokazuje prawidłowe zero.
- Ustaw detal prostopadle do szczęk, bez przechylania i bez dociskania na siłę.
- Domknij narzędzie lekko, tak aby pomiar był pewny, ale nie zniekształcał materiału.
- Odczytaj wynik od razu i, jeśli to ważny wymiar, powtórz pomiar drugi raz.
Pomiar zewnętrzny
Przy wymiarach zewnętrznych, takich jak grubość płytki, średnica wałka albo szerokość listwy, używa się głównych szczęk zewnętrznych. Tu najczęściej popełnia się błąd zbyt mocnego docisku. W metalach twardych różnica bywa niewielka, ale przy tworzywach lub cienkich elementach można łatwo uzyskać wynik zaniżony.
Pomiar wewnętrzny
Do otworów i średnic wewnętrznych służą mniejsze szczęki z górnej części narzędzia. Trzeba je ustawić osiowo i nie przekrzywiać wewnątrz otworu. W praktyce dobrze jest wykonać dwa pomiary pod lekkim obrotem narzędzia, bo w ten sposób szybciej wychwytuje się błąd wynikający z nierównego prowadzenia.
Przeczytaj również: Jakie wiertło wybrać do gwintu M6? Odpowiednia średnica i zastosowanie
Pomiar głębokości
Głębokościomierz sprawdza się przy otworach, rowkach i kieszeniach. Tu ważne jest, żeby stopka suwmiarki opierała się stabilnie o powierzchnię bazową. Jeśli detal jest zabrudzony albo ma ostre gratu, wynik może odbiegać od rzeczywistości o kilka dziesiątych milimetra, a to już w wielu pracach robi różnicę.
Jeśli po takim pomiarze wciąż coś się nie zgadza, problem nie zawsze leży w narzędziu. Bardzo często winny jest sposób ustawienia albo warunki pracy, które zniekształcają odczyt bardziej, niż wielu użytkowników przypuszcza.
Najczęstsze błędy, przez które wynik przestaje być wiarygodny
W praktyce największy błąd polega na przekonaniu, że suwmiarka „zawsze wie lepiej”. Nie wie. Pokazuje poprawny wynik tylko wtedy, gdy użytkownik nie wprowadza własnych przekłamań. Na budowie i w warsztacie najczęściej widzę kilka powtarzalnych problemów.
- Zabrudzone szczęki - nawet drobny opiłek potrafi zmienić wynik o setne części milimetra.
- Zbyt mocny nacisk - szczególnie groźny przy miękkich materiałach, tworzywach i cienkich ściankach.
- Pomiar pod kątem - przekrzywienie narzędzia fałszuje zarówno wymiar zewnętrzny, jak i wewnętrzny.
- Pomiar gorącego detalu - świeżo cięty metal, nagrzane tworzywo czy element po obróbce może dawać inny wynik po ostygnięciu.
- Zużycie lub uszkodzenie szczęk - narzędzie z luzem albo z widocznym uszczerbkiem nie nadaje się do precyzyjnej pracy.
- Złe oczekiwania wobec przyrządu - suwmiarka nie zastąpi mikrometru, jeśli potrzeba bardzo małej niepewności pomiaru.
Warto też pamiętać o temperaturze otoczenia i materiału. Jeśli narzędzie leży w chłodzie, a mierzony element dopiero co wyszedł spod szlifierki albo z maszyny, ich rozszerzalność cieplna może wprowadzić różnice widoczne już przy setnych częściach milimetra. To nie jest detal wyłącznie dla laboratoriów, tylko realny problem w codziennej pracy.
Kiedy już wiesz, jak mierzyć bez błędów, można przejść do zakupu i dobrać suwmiarkę sensownie, a nie tylko „na oko”.
Jak wybrać suwmiarkę do warsztatu i na budowę
Jeśli kupuję suwmiarkę do regularnego używania, patrzę przede wszystkim na zakres, czytelność, materiał wykonania i to, czy narzędzie dobrze znosi warunki pracy. Do większości zastosowań wystarczy zakres 0-150 mm oraz dokładność na poziomie 0,02 mm. Do prostych prac domowych to naprawdę solidny punkt startowy, a w wielu zadaniach całkowicie wystarczający.
- Zakres 0-150 mm - najlepszy wybór do większości pomiarów warsztatowych i montażowych.
- Dokładność 0,02 mm - rozsądne minimum dla pracy technicznej, która wymaga porządnej kontroli wymiaru.
- Stal nierdzewna lub twardy stop - lepszy wybór, jeśli narzędzie ma pracować w terenie, a nie tylko na czystym stole.
- Duży, czytelny odczyt - pomaga przy pracy w słabszym świetle i przy częstym sprawdzaniu wymiarów.
- Blokada suwaka i etui - mały dodatek, który realnie wydłuża żywotność narzędzia.
Jeśli chodzi o cenę, proste suwmiarki cyfrowe można znaleźć zwykle w okolicach 50-130 zł, solidniejsze modele markowe często mieszczą się mniej więcej w przedziale 170-600 zł, a wersje specjalistyczne lub z certyfikatem wzorcowania kosztują wyraźnie więcej. Do amatorskiego warsztatu nie trzeba od razu sięgać po najdroższy model, ale najtańsze narzędzie bez kontroli jakości też bywa pozorną oszczędnością.
Dobry wybór nie kończy się na samym zakupie. Najwięcej daje to, jak wykorzystasz suwmiarkę w codziennej pracy obok elektronarzędzi i innych przyrządów pomiarowych.
Dlaczego suwmiarka wciąż robi różnicę obok elektronarzędzi
Wiele osób kojarzy suwmiarkę z precyzją, ale nie zawsze z praktyką. A właśnie praktyka jest tu najważniejsza. Po cięciu profilu sprawdzam nią szerokość przed kolejnym wierceniem. Po dobraniu wiertła weryfikuję średnicę otworu. Przy montażu osprzętu elektrycznego porównuję tuleje, trzpienie i elementy mocujące. W stolarce kontroluję grubość i szerokość detalu, zanim trafi do finalnego montażu.
- po cięciu i szlifowaniu pomaga ocenić, czy element trzyma wymiar,
- po wierceniu pozwala sprawdzić średnicę otworu bez zgadywania,
- przy montażu instalacji ułatwia dobór pasujących części,
- przy kontroli jakości szybko pokazuje, czy warto poprawiać detal,
- w warsztacie skraca czas między obróbką a decyzją „zostaje” albo „wraca do poprawki”.
Jeśli potrzebujesz dokładności niższej niż setne części milimetra, suwmiarka przestaje być właściwym narzędziem i trzeba sięgnąć po mikrometr albo bardziej zaawansowany przyrząd. Ale w codziennej pracy fachowca to właśnie ona najczęściej daje najlepszy stosunek prostoty do użyteczności. Ja widzę ją jako małe narzędzie, które bardzo często decyduje o tym, czy cała reszta pracy pójdzie gładko.
W praktyce dobra suwmiarka oszczędza materiał, czas i liczbę poprawek. To niewielki przyrząd, ale w warsztacie i na budowie potrafi zrobić większą różnicę, niż sugeruje jego rozmiar.
