W instalacji wodnej najłatwiej zgubić się wtedy, gdy trzeba szybko ocenić, czy przepływ jest odcięty, czy układ nadal pracuje. Najprościej mówiąc, jak wygląda odkręcony zawór zależy od jego typu, bo inaczej czyta się zawór kulowy, inaczej grzejnikowy, a jeszcze inaczej element z pokrętłem wieloobrotowym. Poniżej pokazuję to po ludzku: co widać na pierwszy rzut oka, gdzie można się pomylić i jak sprawdzić położenie bez zgadywania.
Najszybciej rozpoznasz pozycję zaworu po jego geometrii
- W zaworze kulowym dźwignia równoległa do rury zwykle oznacza otwarcie.
- Ustawienie prostopadłe do rury zwykle oznacza zamknięcie.
- Pozycja pośrednia sugeruje częściowe przymknięcie, a nie pełne otwarcie.
- Przy zaworach grzejnikowych patrzy się także na trzpień i głowicę, nie tylko na pokrętło.
- W zaworach wieloobrotowych otwarcie rozpoznaje się po liczbie obrotów i oporze mechanizmu.
- Jeśli oznaczenia są nieczytelne albo chodzi o gaz, lepiej nie zgadywać.
Najpewniejszy sygnał daje położenie dźwigni

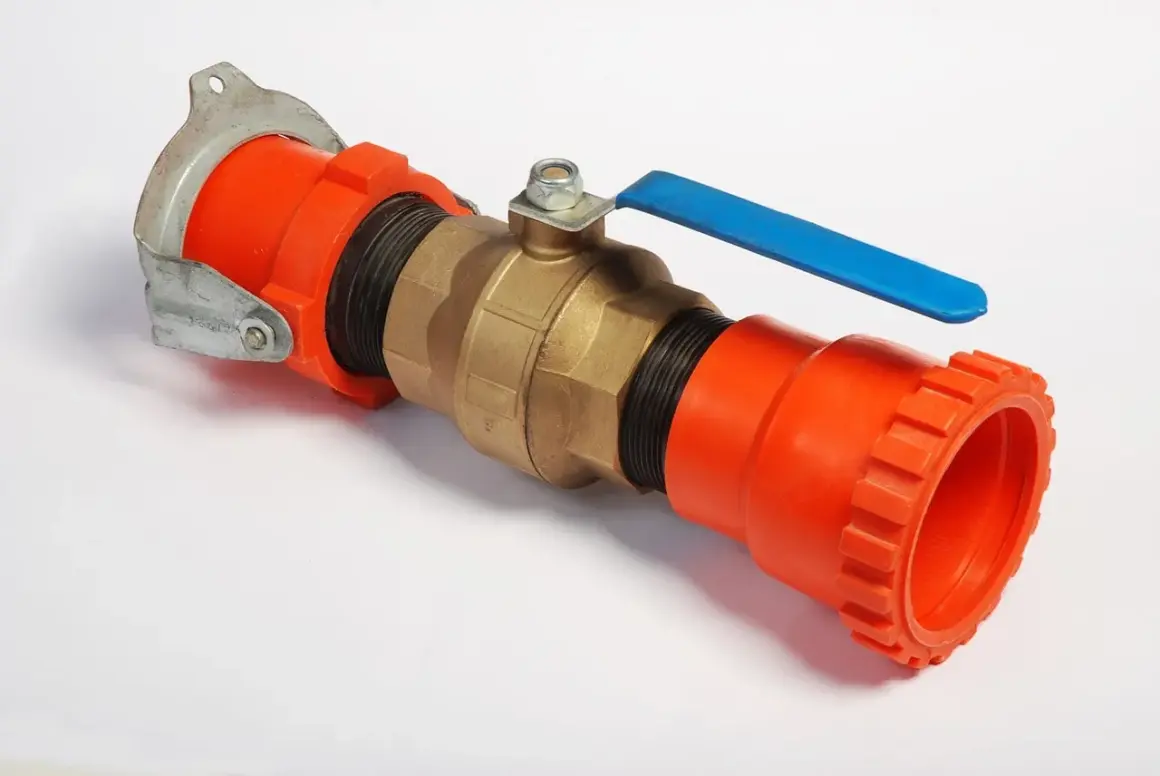

Jeśli mówimy o typowym zaworze kulowym, najważniejsza jest oś rączki względem rury. Ja zawsze zaczynam od tego, bo to najszybszy i najpewniejszy odczyt w instalacji wodnej: dźwignia ustawiona równolegle do przewodu oznacza pozycję otwartą, a ustawiona prostopadle do rury oznacza zamknięcie. Ta zasada działa zarówno przy zaworze pod zlewem, jak i przy odcięciu przy pralce, liczniku czy w kotłowni.
- Rączka w osi rury = zawór otwarty.
- Rączka w poprzek rury = zawór zamknięty.
- Ustawienie pod kątem = przepływ częściowo ograniczony.
- Rura pionowa nie zmienia zasady: patrzę na zgodność z osią przewodu, nie na to, czy dźwignia jest „na bok” czy „do góry”.
W praktyce to działa prosto także wtedy, gdy ktoś mówi o zaworze „odkręconym do końca”. Przy zaworze kulowym pełne otwarcie nie polega na wielokrotnym kręceniu, tylko na jednym ruchu o 90 stopni. To właśnie ten typ armatury najczęściej daje czytelny obraz już na pierwszy rzut oka, więc dobrze od niego zacząć. W instalacjach grzejnikowych sytuacja wygląda jednak inaczej, dlatego tam sam kształt dźwigni nie wystarczy.
W grzejnikowych zaworach patrzę na trzpień, a nie tylko na głowicę
Przy grzejnikach i armaturze z pokrętłem nie można ufać samemu wyglądowi nakładki. Zawór termostatyczny działa inaczej niż kulowy: głowica pokazuje nastawę temperatury, ale nie zawsze mówi wprost, czy przepływ jest właśnie pełny, ograniczony czy chwilowo zamknięty przez temperaturę w pomieszczeniu. Dlatego w takich miejscach patrzę najpierw na mechanikę zaworu, a dopiero potem na skalę na głowicy.
| Typ zaworu | Jak wygląda otwarty | Jak wygląda zamknięty | Na co uważać |
|---|---|---|---|
| Zawór kulowy | Dźwignia jest w osi rury | Dźwignia przecina rurę pod kątem prostym | Pozycja pośrednia to tylko częściowy przepływ |
| Zawór termostatyczny grzejnika | Głowica jest ustawiona wysoko, a trzpień pracuje swobodnie | Trzpień jest wciśnięty i przepływ zostaje ograniczony | Skala na głowicy nie pokazuje bezpośrednio rzeczywistego otwarcia |
| Zawór wieloobrotowy z pokrętłem | Pokrętło jest odkręcone do końca zakresu, a trzpień jest wysunięty | Pokrętło jest dokręcone i nie da się dalej zwiększyć luzu | Do pełnego otwarcia potrzeba kilku obrotów, nie jednego ruchu |
W zaworze termostatycznym ważny jest też trzpień, czyli mały element, który głowica dociska albo zwalnia. Gdy głowica jest zdjęta, trzpień powinien mieć lekki, kilka-milimetrowy zakres ruchu i wracać pod naciskiem sprężyny. Jeśli stoi twardo albo nie rusza się wcale, to sygnał zapieczenia, a niekoniecznie prawidłowego zamknięcia. Tę różnicę warto zapamiętać, bo właśnie ona najczęściej myli osoby próbujące ocenić stan grzejnika na oko.
Na części głowic skala 1-5 albo oznaczenie 0, gwiazdki czy płatka śniegu opisuje raczej nastawę niż bezwzględną pozycję „otwarte-zamknięte”. To znaczy, że ustawienie na maksimum nie daje gwarancji pełnego przepływu w każdej chwili, bo ostatecznie reaguje jeszcze sama instalacja i temperatura w pomieszczeniu. Dlatego w grzejnikach nie patrzę wyłącznie na liczby. Zawsze sprawdzam, jak pracuje mechanizm.
To prowadzi do kolejnej pułapki: czasem zawór wygląda na otwarty, ale jest tylko częściowo przymknięty, a czasem wygląda na zamknięty, choć problem leży gdzie indziej.
Półotwarte położenie wygląda inaczej niż pełne otwarcie
Półotwarte położenie zaworu kulowego najczęściej widać po tym, że dźwignia nie leży ani w osi rury, ani nie przecina jej pod kątem prostym. Najczęściej jest to ustawienie zbliżone do 45 stopni. To nie jest pełne otwarcie, tylko stan pośredni, który ogranicza przepływ. W praktyce takie ustawienie bywa używane doraźnie, ale nie traktuję go jako docelowego rozwiązania, jeśli zawór ma po prostu odcinać albo przepuszczać medium.
- 45 stopni zwykle oznacza częściowe otwarcie.
- Przymknięty zawór może szumieć, dusić przepływ albo powodować nierówne grzanie.
- Zawór kulowy nie jest najlepszym narzędziem do precyzyjnej regulacji.
- Pełne otwarcie daje najmniejszy opór i najczytelniejszy stan instalacji.
To ważne, bo wiele osób widzi dźwignię „prawie w linii” i zakłada, że zawór już jest odkręcony. W instalacjach sanitarnych taki błąd potrafi dać bardzo konkretne skutki: słabszy strumień wody, wolniejsze nagrzewanie grzejnika albo niepotrzebny hałas w przewodzie. Jeśli zawór ma służyć tylko do odcięcia, lepiej trzymać go w położeniu skrajnym niż zostawiać go na pół gwizdka. Wtedy odczyt jest jednoznaczny, a instalacja pracuje przewidywalnie.
Właśnie dlatego przy ocenie położenia zaworu nie wolno patrzeć wyłącznie na samą rączkę. Trzeba jeszcze odróżnić błędy odczytu od rzeczywistych problemów z przepływem.
Najczęstsze pomyłki przy ocenie położenia zaworu
W praktyce najczęściej widzę pięć pomyłek. Pierwsza to ocenianie zaworu po tym, jak wygląda z boku, a nie względem samej rury. Druga to mylenie skali głowicy termostatycznej z realnym otwarciem zaworu. Trzecia to uznanie zapieczonego trzpienia za zamknięcie. Czwarta to mylenie braku przepływu z zapowietrzeniem albo inną usterką instalacji. Piąta to zakładanie, że każdy zawór działa według identycznej logiki.
- Nie patrz na położenie w próżni, tylko zawsze w odniesieniu do kierunku rury.
- Nie oceniaj grzejnika wyłącznie po głowicy, bo nastawa i faktyczny przepływ to dwie różne rzeczy.
- Nie myl oporu mechanicznego z pozycją zamkniętą; stary zawór może się zacinać mimo otwartej pozycji.
- Nie zakładaj, że brak ciepła oznacza zamknięty zawór; czasem winny jest układ, a nie armatura.
- Nie używaj siły, jeśli rączka albo trzpień stawiają nienaturalny opór.
Na budowie i w mieszkaniu to właśnie pomyłki odczytu najczęściej kosztują najwięcej czasu. Zawór może wyglądać poprawnie, a instalacja i tak nie działa, bo problem leży wyżej albo niżej w układzie. Dlatego kiedy wzrok nie wystarcza, przechodzę do prostego sprawdzenia mechanicznego. To daje więcej niż domysły i nie wymaga rozbierania całej instalacji.
Co robię, gdy oznaczenia są nieczytelne
Gdy na zaworze nie widać oznaczeń albo element jest stary, zaczynam od identyfikacji typu armatury. To naprawdę najważniejszy krok, bo inny sposób odczytu ma zawór kulowy, inny wieloobrotowy, a jeszcze inny termostatyczny. Potem sprawdzam, ile ruchu daje dany element: jeden obrót, kilka obrotów czy tylko ćwierć obrotu. Na końcu patrzę na korpus i ewentualne oznaczenia kierunku przepływu, bo strzałka zwykle pokazuje kierunek medium, a nie sam stan otwarcia.
- Najpierw rozpoznaję typ zaworu po dźwigni, pokrętle albo głowicy.
- Potem sprawdzam, czy działa na ćwierć obrotu, czy na kilka pełnych obrotów.
- Następnie porównuję położenie ruchomego elementu z osią rury.
- Jeśli to zawór termostatyczny, oceniam pracę trzpienia po zdjęciu głowicy, o ile jest to bezpieczne i dopuszczalne.
- Jeżeli mechanizm stawia nienaturalny opór, przerywam, zamiast go urwać.
W takich sytuacjach bardzo pomaga latarka i spokojne obejrzenie całego korpusu. Czasem widać nacięcie na dźwigni, czasem skalę, a czasem tylko samą geometrię elementu. Ja traktuję to jak prostą diagnostykę, nie jak zgadywankę. Jeśli po tych krokach nadal nie ma pewności, lepiej przyjąć, że zawór nie jest jednoznacznie otwarty, niż opierać się na przeczuciu. To szczególnie ważne przy starszych instalacjach, gdzie korozja i kamień potrafią mylić obraz bardziej niż sam układ zaworu.
Takie podejście przydaje się zwłaszcza wtedy, gdy chcesz sprawdzić, czy instalacja rzeczywiście odcina przepływ, a nie tylko „wygląda” na odciętą.
Najbezpieczniej czytać zawór po jego pracy, nie po intuicji
Jeśli mam potwierdzić stan zaworu w praktyce, nie opieram się wyłącznie na wyglądzie. Na wodzie efekt zwykle widać po kilku sekundach: pojawia się strumień, spada opór albo zmienia się ciśnienie. W obiegu grzewczym trzeba czasem poczekać dłużej, najczęściej od 10 do 30 minut, zanim temperatura zacznie się wyraźnie zmieniać. To normalne, bo instalacja CO reaguje wolniej niż zwykły kran.
Przy gazie albo innych instalacjach o podwyższonym ryzyku nie robię prób „na oko”. Jeśli coś nie zgadza się z pozycją zaworu, oznaczeniami albo zachowaniem instalacji, zatrzymuję się i wzywam fachowca. To nie jest przesada, tylko rozsądna granica między prostą kontrolą a niepotrzebnym ryzykiem. W hydraulice sam wygląd bywa pomocny, ale dopiero połączenie geometrii, typu armatury i faktycznej reakcji instalacji daje pewność.
Najkrótsza praktyczna reguła brzmi tak: w zaworze kulowym dźwignia w osi rury oznacza otwarcie, w zaworze grzejnikowym patrzę na trzpień i głowicę, a przy pozycjach pośrednich nie zakładam pełnej drożności. Jeśli coś wygląda niejednoznacznie, najpierw rozpoznaję typ armatury, a dopiero potem wyciągam wniosek o stanie instalacji.
