W instalacji auta bezpiecznik nie jest dodatkiem, tylko ostatnią linią obrony przewodów, sterowników i osprzętu. Poniżej rozkładam na czynniki pierwsze rodzaje bezpieczników samochodowych i pokazuję, czym różnią się najpopularniejsze rozwiązania w nowych oraz starszych autach. Zobaczysz też, jak odczytać amperaż, kiedy wybrać wkładkę o niższym profilu, a kiedy sięgnąć po element wysokoprądowy albo rurowy.
Najważniejsze różnice sprowadzają się do formatu, amperażu i miejsca zastosowania
- W autach osobowych dominują dziś bezpieczniki płytkowe: standardowe, mini, niskoprofilowe i micro.
- W obwodach o większym poborze prądu stosuje się MAXI, JCASE, MIDI, MEGA oraz wkładki montowane przy akumulatorze.
- Starsze instalacje i część akcesoriów nadal korzystają ze szklanych lub ceramicznych wkładek rurowych.
- Nowy bezpiecznik musi mieć ten sam format i amperaż; kolor pomaga, ale nie wystarcza do doboru.
- Jeśli wkładka przepala się ponownie, zwykle problem leży w instalacji, a nie w samym bezpieczniku.
Od czego naprawdę zależy wybór bezpiecznika
W praktyce patrzę na trzy rzeczy: format, amperaż i charakter obciążenia. Format decyduje, czy wkładka w ogóle pasuje do oprawy, amperaż mówi, przy jakim prądzie ma zareagować, a charakter obciążenia podpowiada, czy obwód generuje tylko stały pobór, czy też krótki skok przy starcie, na przykład w silniczku, wentylatorze albo grzałce.
To ważne, bo bezpiecznik chroni przede wszystkim wiązkę i złącza, a dopiero potem samo urządzenie. W osobówkach i autach dostawczych najczęściej pracuje się na instalacjach 12 V, w cięższych pojazdach na 24 V, ale logika doboru pozostaje taka sama: wkładka ma odciąć obwód zanim przewód zacznie się przegrzewać.
W samochodach spotkasz głównie bezpieczniki szybkie, czyli takie, które reagują niemal natychmiast, oraz czasowe, które tolerują krótki prąd rozruchowy. Ten drugi typ ma sens tam, gdzie urządzenie przez ułamek sekundy pobiera więcej niż później w normalnej pracy. Dzięki temu nie przepala się przy każdym uruchomieniu silnika wentylatora albo wzmacniacza. Do najpopularniejszych grup płytkowych przechodzę właśnie od tej zasady, bo ona najlepiej tłumaczy, dlaczego w aucie nie ma jednego uniwersalnego rozwiązania.
Najczęściej spotykane bezpieczniki płytkowe w autach osobowych
To właśnie płytkowe wkładki dominują dziś w skrzynkach bezpieczników pod deską rozdzielczą i w komorze silnika. Są małe, czytelne i łatwe do szybkiego sprawdzenia, a przy tym występują w kilku rozmiarach, które różnią się głównie gabarytem, nie samą zasadą działania.
| Typ | Zakres prądu | Gdzie zwykle trafisz | Co daje w praktyce |
|---|---|---|---|
| ATC / ATO | 1-40 A | Starsze auta, proste obwody ogólne | Większy korpus i łatwe oględziny |
| MINI / ATM | 2-30 A | Współczesne osobówki, skrzynki kabinowe | Mniej miejsca przy zachowaniu tej samej funkcji |
| LP MINI | 2-30 A | Miejsca o ograniczonej wysokości | Niższy profil przy podobnej ochronie |
| MICRO2 | 5-30 A | Bardzo zwarte skrzynki bezpieczników | Subminiaturowy format do gęsto upakowanych paneli |
| MICRO3 | 5-15 A | Dwa obwody w jednej obudowie | Trzy blaszki i dwa elementy ochronne w jednej wkładce |
Standardowe ATC i ATO
To rozwiązania, które nadal widuję w starszych autach i w prostszych obwodach. Są większe, więc wygodniejsze do szybkiego sprawdzenia, ale zajmują też więcej miejsca w skrzynce. Dla kierowcy oznacza to jedno: jeśli w samochodzie z lat 90. albo z początku lat 2000. widzisz klasyczną, większą wkładkę płytkową, najpewniej chodzi właśnie o tę rodzinę.
Mini, low-profile i micro
W nowszych konstrukcjach liczy się już oszczędność przestrzeni. Mini i micro pozwalają upchnąć więcej zabezpieczeń w mniejszej skrzynce, a wersje low-profile dają podobną ochronę przy niższej wysokości korpusu. Z kolei MICRO3 bywa używany tam, gdzie producent chce ochronić dwa obwody w jednej obudowie, co dobrze pokazuje, jak mocno projekt instalacji zależy dziś od oszczędności miejsca.
Najprostsza zasada brzmi: jeśli wkładka wygląda podobnie, ale ma inny rozmiar blaszki albo inną wysokość obudowy, nie wolno traktować jej jako zamiennika. Z tego miejsca naturalnie przechodzimy do większych elementów, które odpowiadają za główne zasilanie i mocniejsze odbiorniki.
Wkładki wysokoprądowe do zasilania głównego i dużych odbiorników
Gdy obwód obsługuje wentylator chłodnicy, ogrzewanie, audio o dużym poborze albo główne zasilanie, klasyczna mała wkładka często już nie wystarcza. Tu wchodzą formaty z grubszymi końcówkami i wyższymi wartościami, zwykle projektowane z myślą o prądach rozruchowych, czyli krótkim skoku poboru przy starcie urządzenia.
| Typ | Zakres prądu | Gdzie się pojawia | Po co go stosuje się |
|---|---|---|---|
| MAXI | 20-80 A | Wiązki przy akumulatorze, większe odbiorniki, audio | Do wyższych prądów przy zachowaniu prostego montażu |
| JCASE / LP JCASE | 20-60 A | Wysokonatężeniowe obwody i gęsto upakowane skrzynki | Kompaktowa wkładka cartridge z dobrym znoszeniem skoków prądu |
| MIDI | 30-200 A | Wentylatory, nagrzewnice, akumulator, rozrusznik | Chroni grube przewody i znosi duży pobór chwilowy |
| MEGA | 40-250 A | Główne zasilanie, alternator, instalacje cięższych pojazdów | Do bardzo dużych prądów i przewodów o dużym przekroju |
| Bezpieczniki na klemie akumulatora | 80-250 A, zależnie od wersji | Bezpośrednio przy akumulatorze | Zabezpieczają główny tor zasilania już przy źródle energii |
Kiedy wybrać JCASE i MIDI
JCASE i LP JCASE są sensowne tam, gdzie producent chce połączyć kompaktowy rozmiar z wyższą odpornością na chwilowe przeciążenia. Z kolei MIDI widuję najczęściej przy obwodach, które dostają mocny impuls przy starcie, na przykład przy wentylatorach, ogrzewaniu lub dużych odbiornikach pomocniczych. W takim układzie zwykła płytkowa wkładka byłaby po prostu za delikatna.
Przeczytaj również: Jaka kosa spalinowa Makita? Poznaj najlepsze modele i ich zalety
Gdzie spotyka się MEGA i bezpieczniki przy akumulatorze
MEGA to już sprzęt do dużych prądów, więc widzę go głównie tam, gdzie instalacja pracuje blisko granicy wysokiego obciążenia. W samochodach osobowych trafia się rzadziej niż MAXI czy MIDI, ale w pojazdach dostawczych, hybrydowych i w mocniej doposażonych instalacjach bywa bardzo przydatny. Bezpieczniki montowane bezpośrednio na klemie akumulatora są jeszcze bardziej „pierwotne” w układzie ochrony, bo zabezpieczają główne zasilanie już od źródła.
Jeśli samochód jest starszy albo ma doposażenie audio, można jeszcze spotkać wkładki rurowe. Właśnie tam najłatwiej o pomyłkę przy doborze zamiennika, bo podobne z zewnątrz elementy potrafią różnić się wymiarem i charakterystyką.
Szklane i ceramiczne wkładki w starszych instalacjach
W starszych autach, w akcesoriach audio i w niektórych uniwersalnych instalacjach nadal spotyka się wkładki rurowe. Ich zaleta jest prosta: są tanie, łatwe do wzrokowej identyfikacji i dostępne w wielu długościach, ale trzeba bardzo pilnować wymiaru, bo dwa podobne modele nie zawsze będą zamienne.
| Rodzina | Co ją wyróżnia | Typowe zastosowanie |
|---|---|---|
| Szklane fast-acting | Przezroczysty korpus i szybka reakcja | Starsze instalacje, radio, proste akcesoria |
| Ceramiczne time-delay | Lepsza tolerancja chwilowego skoku prądu | Układy z rozruchem, audio, bardziej wymagające obwody |
| Większe formaty rurowe | Grubszy element i często mocniejsze zastosowanie | Wzmacniacze i aftermarket audio |
W tej grupie często pojawiają się też oznaczenia serii, na przykład AGC, AGU, GBC, SFE, MDL czy MDA. Sama nazwa nie wystarcza jednak do wymiany, bo trzeba jeszcze dopasować długość, średnicę i charakterystykę. W praktyce pamiętam prostą rzecz: jeśli wkładka jest rurowa, nie zastępuję jej przypadkowym płytkowym odpowiednikiem tylko dlatego, że ma podobny amperaż.
W audio aftermarket widuję zwłaszcza format AGU, czasem z pozłacanymi końcówkami. To dobry przykład, bo pokazuje, że nie każdy bezpiecznik służy wyłącznie „fabrycznej” instalacji auta, część jest po prostu dostosowana do dodatkowego osprzętu i większego poboru prądu. Następny krok to już nie typ, ale właściwy dobór zamiennika.
Jak dobrać zamiennik, żeby nie uszkodzić instalacji

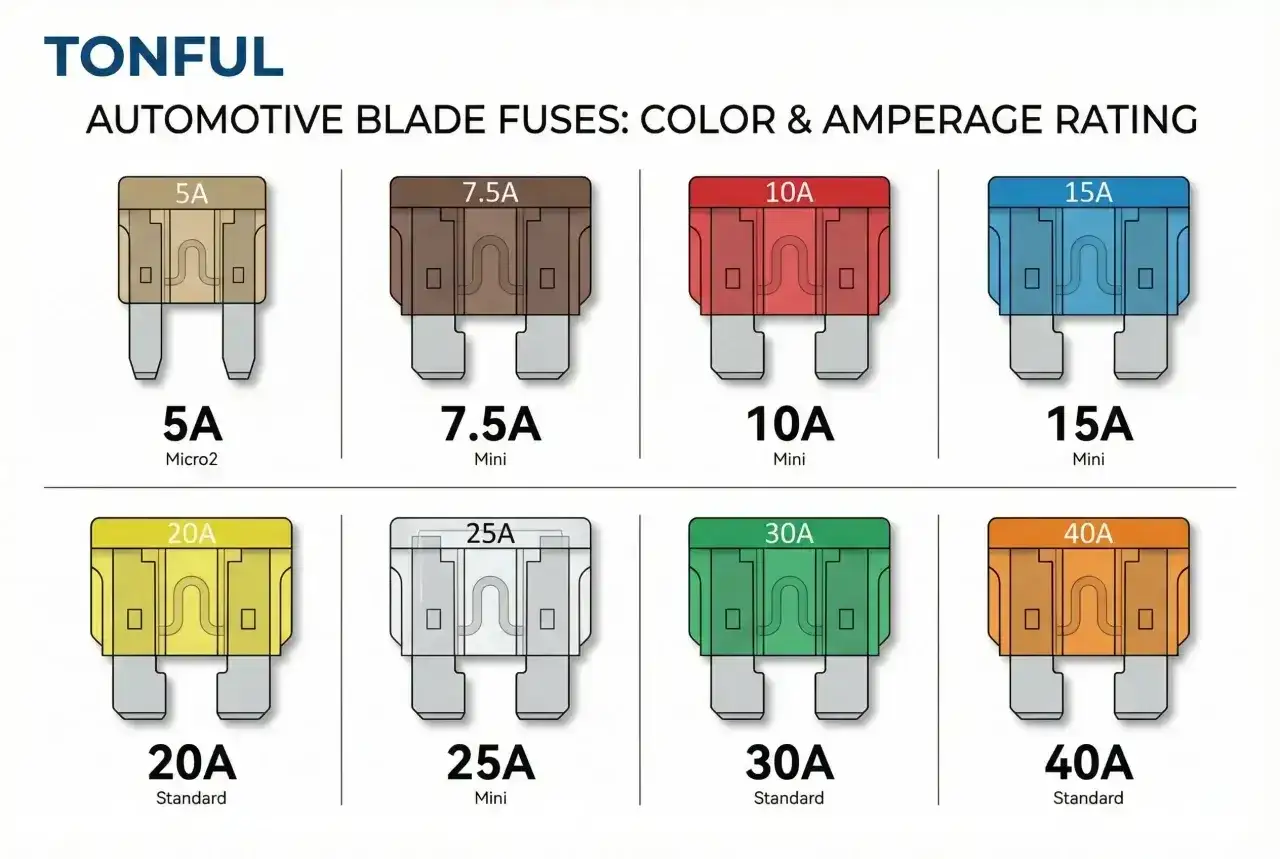

Najbezpieczniej dobierać wkładkę w trzech krokach: najpierw format, potem amperaż, na końcu napięcie znamionowe. Dopiero gdy te trzy rzeczy się zgadzają, ma sens patrzenie na kolor albo numer katalogowy. W standardowych płytkowych wkładkach najczęściej spotkasz następującą paletę: 2 A szary, 3 A fioletowy, 5 A beżowy, 7,5 A brązowy, 10 A czerwony, 15 A niebieski, 20 A żółty, 25 A przezroczysty, 30 A zielony i 40 A pomarańczowy.
| Kolor | Wartość |
|---|---|
| Szary | 2 A |
| Fioletowy | 3 A |
| Beżowy | 5 A |
| Brązowy | 7,5 A |
| Czerwony | 10 A |
| Niebieski | 15 A |
| Żółty | 20 A |
| Przezroczysty | 25 A |
| Zielony | 30 A |
| Pomarańczowy | 40 A |
- Sprawdzam opis na pokrywie skrzynki albo w instrukcji auta, bo to producent podaje właściwy format.
- Porównuję kształt i wysokość wkładki, bo mini nie zastępuje micro i odwrotnie.
- Dobieram dokładnie taki sam amperaż, a nie „trochę większy na zapas”.
- Jeśli element ma nadruk lub kolor, traktuję to jako pomoc, nie jako jedyne kryterium.
- Przy starszych wkładkach rurowych sprawdzam też długość i średnicę, bo sam kolor potrafi mylić.
W instalacji 12 V można użyć bezpiecznika o wyższym napięciu znamionowym, ale nie odwrotnie. To ma znaczenie głównie wtedy, gdy ktoś kupuje wkładki „na sztuki” i nie patrzy na opis na obudowie. Gdy wszystkie parametry się zgadzają, dopiero wtedy można uznać wymianę za poprawną. Jeśli nie, przechodzę od razu do szukania problemu w obwodzie, a nie do dalszego eksperymentowania z kolejnymi wkładkami.
Najczęstsze błędy przy wymianie i co oznacza powtarzające się przepalanie
Najczęściej widzę cztery błędy: ktoś wkłada większy amperaż „żeby nie paliło”, miesza podobne formaty, wymienia wkładkę bez sprawdzenia przyczyny i ignoruje nadtopiony styk w gnieździe. To ostatnie jest ważne, bo problem nie zawsze siedzi w samym bezpieczniku; czasem winna jest skorodowana oprawa, uszkodzona wiązka, zatarte silniczki albo akcesorium dołożone po taniości.
- Zbyt duży amperaż nie naprawia usterki, tylko przesuwa ryzyko na przewody i złącza.
- Inny format może wyglądać podobnie, ale nie będzie siedział stabilnie w oprawie.
- Powtarzające się przepalanie zwykle oznacza zwarcie, przeciążenie albo wadliwy odbiornik.
- Ostatni element instalacji, czyli gniazdo i styki, bywa równie istotny jak sama wkładka.
- Domowe prowizorki z drutu, folii albo przypadkowego mostkowania są po prostu niebezpieczne.
Jeśli bezpiecznik przepala się zaraz po włączeniu konkretnego odbiornika, najpierw sprawdzam ten obwód, a nie biegnę po kolejny komplet wkładek. Gdy przepalenie wraca po chwili lub po kilku dniach, to niemal zawsze znak, że instalacja ma już realną usterkę, którą trzeba znaleźć, zanim uszkodzeniu ulegnie coś droższego. Ostatnia sekcja jest więc praktyczna: co warto mieć pod ręką, żeby nie utknąć na poboczu.
Co warto mieć pod ręką, żeby awaria nie unieruchomiła auta
W samochodzie najbardziej cenię prosty, mały zestaw, który pozwala od razu zareagować. Nie musi być rozbudowany, ale powinien być dobrany do konkretnych wkładek, jakie masz w aucie, a nie kupiony „na oko”.
- Po 1-2 sztuki najczęściej używanych wartości z samochodu, najlepiej w oryginalnych formatach.
- Mały chwytak do bezpieczników albo cienkie szczypce z izolacją.
- Latarkę lub czołówkę, bo skrzynki pod deską bywają fatalnie doświetlone.
- Zdjęcie legendy ze skrzynki bezpieczników zapisane w telefonie.
- Prosty multimetr albo próbnik, jeśli chcesz sprawdzić ciągłość bez zgadywania.
Jeśli auto ma wkładki przy akumulatorze albo wysokoprądowe elementy typu MIDI, JCASE czy MEGA, warto znać dokładny numer części albo mieć fotografię skrzynki jeszcze zanim wydarzy się awaria. Dzięki temu nie kupujesz zamiennika „na oko” i nie ryzykujesz powtórki problemu. W praktyce to właśnie takie przygotowanie oszczędza najwięcej czasu: najpierw rozpoznanie typu, potem poprawny zamiennik, a dopiero na końcu ewentualna diagnostyka instalacji.
